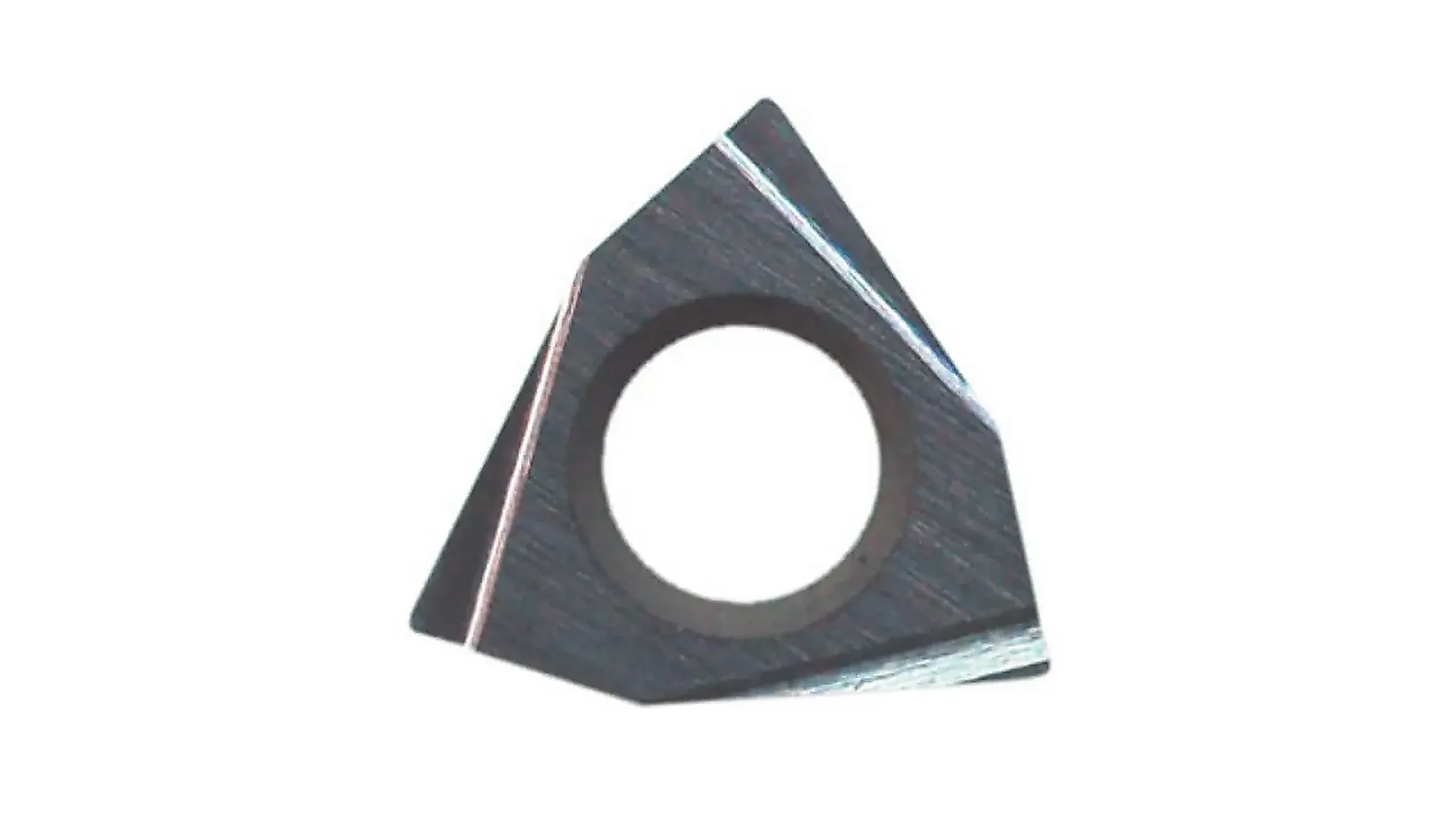

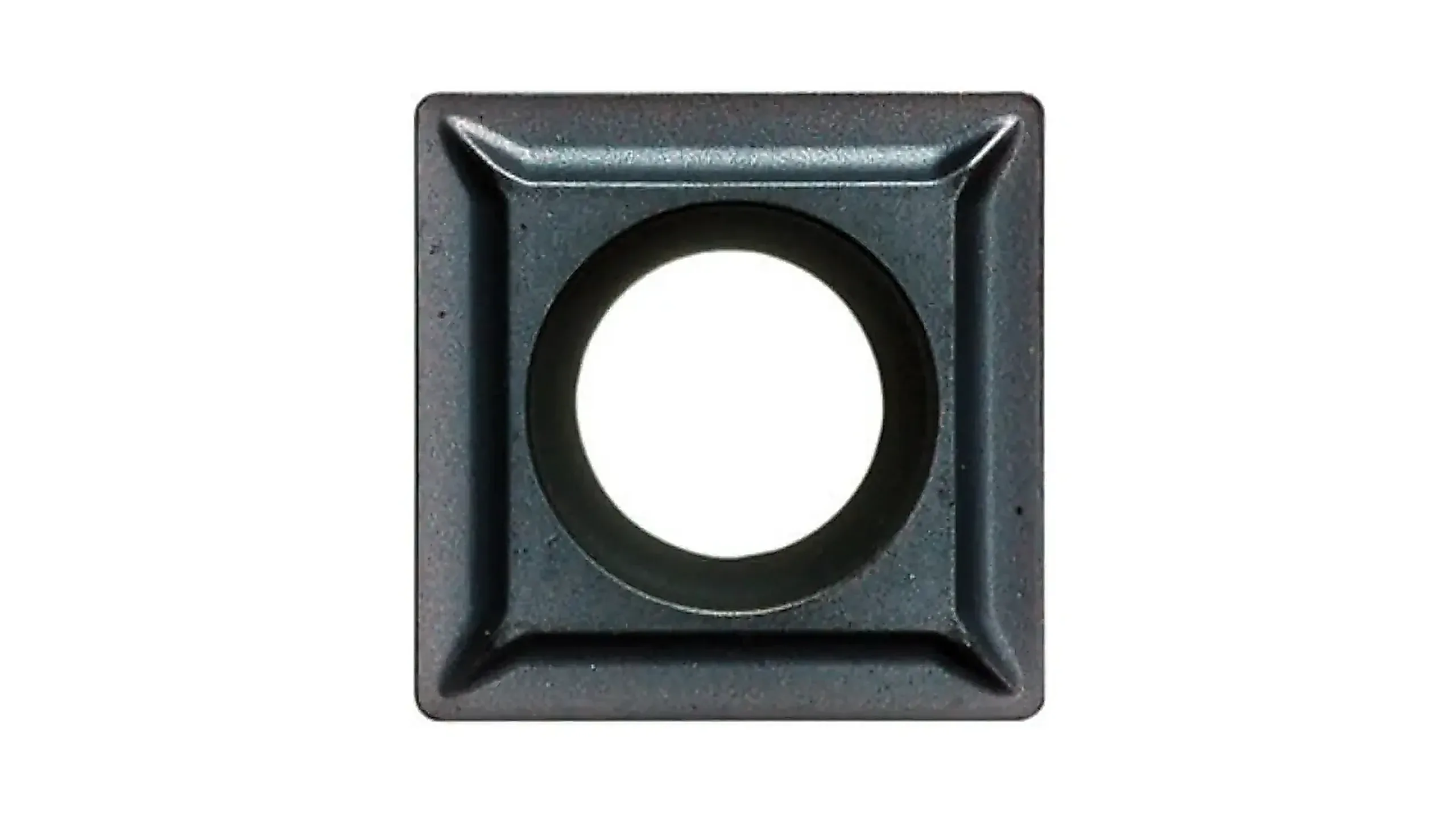

Сменные пластины — Эталон Allied LPI: треугольник, квадрат, ромб 80°, тригон, канавочная

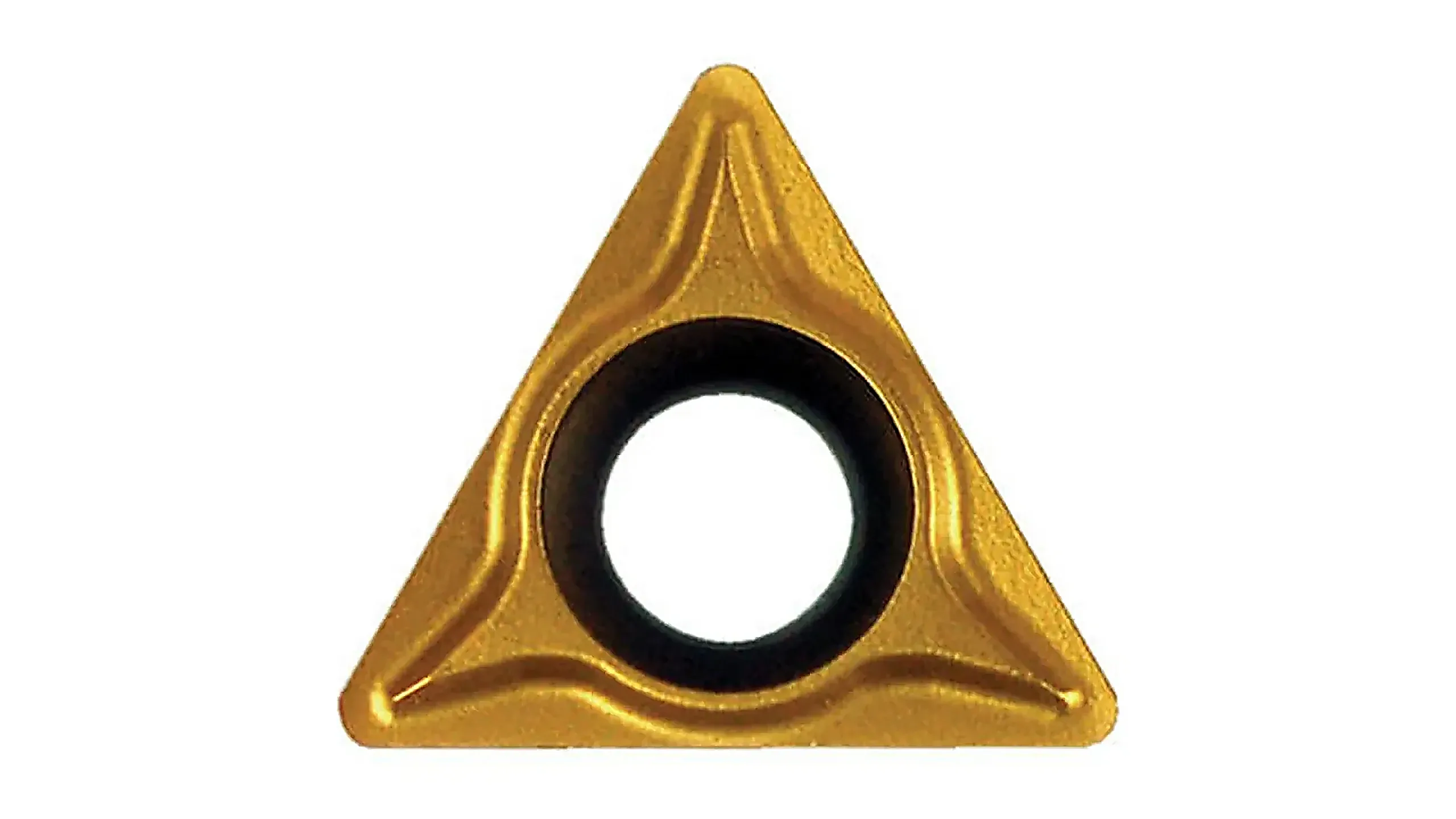

Форма 20: треугольник, одно ISO-отверстие, PCD (F020).

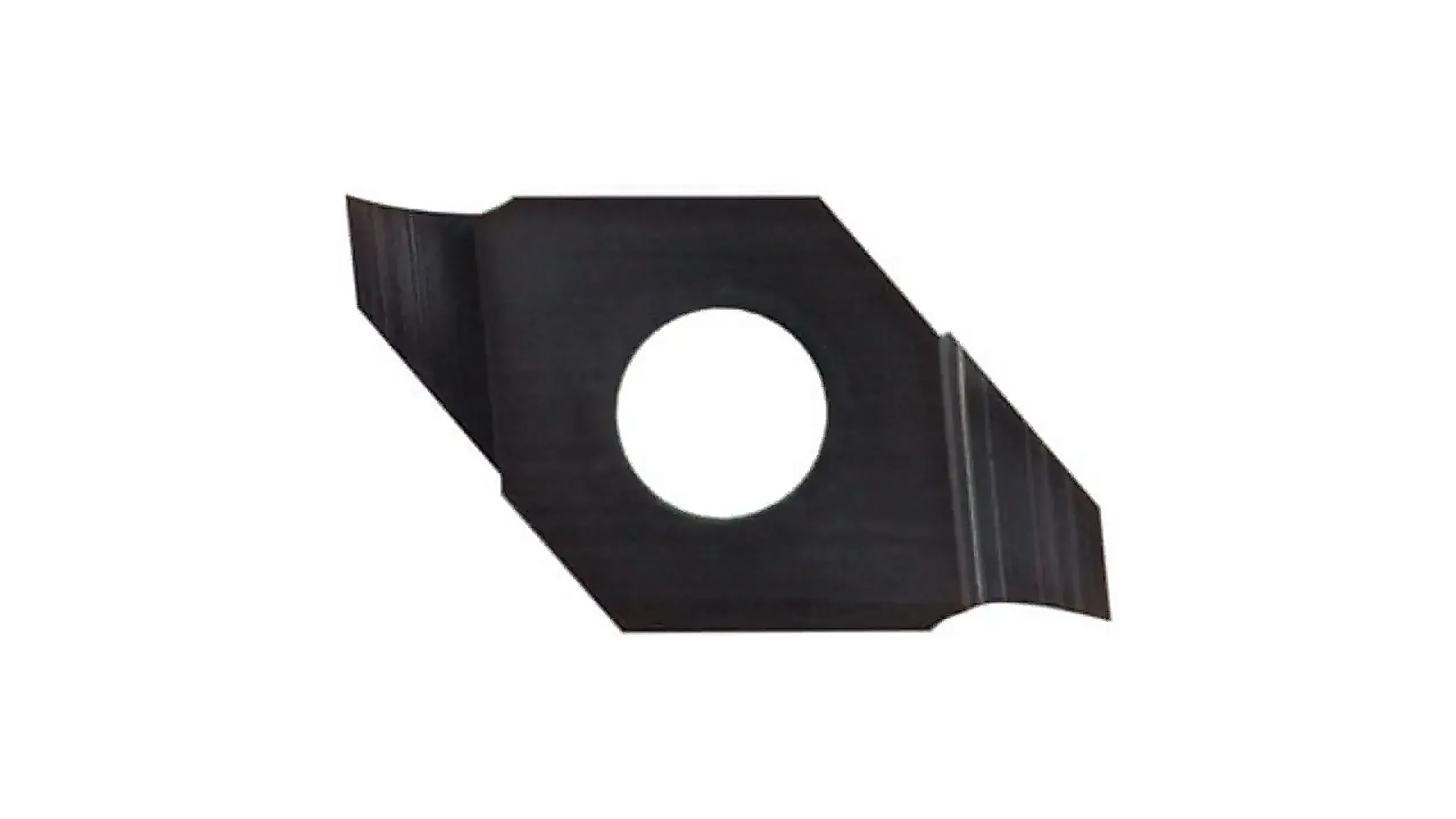

Канавочная пластина: одно ISO-отверстие, боковые кромки.

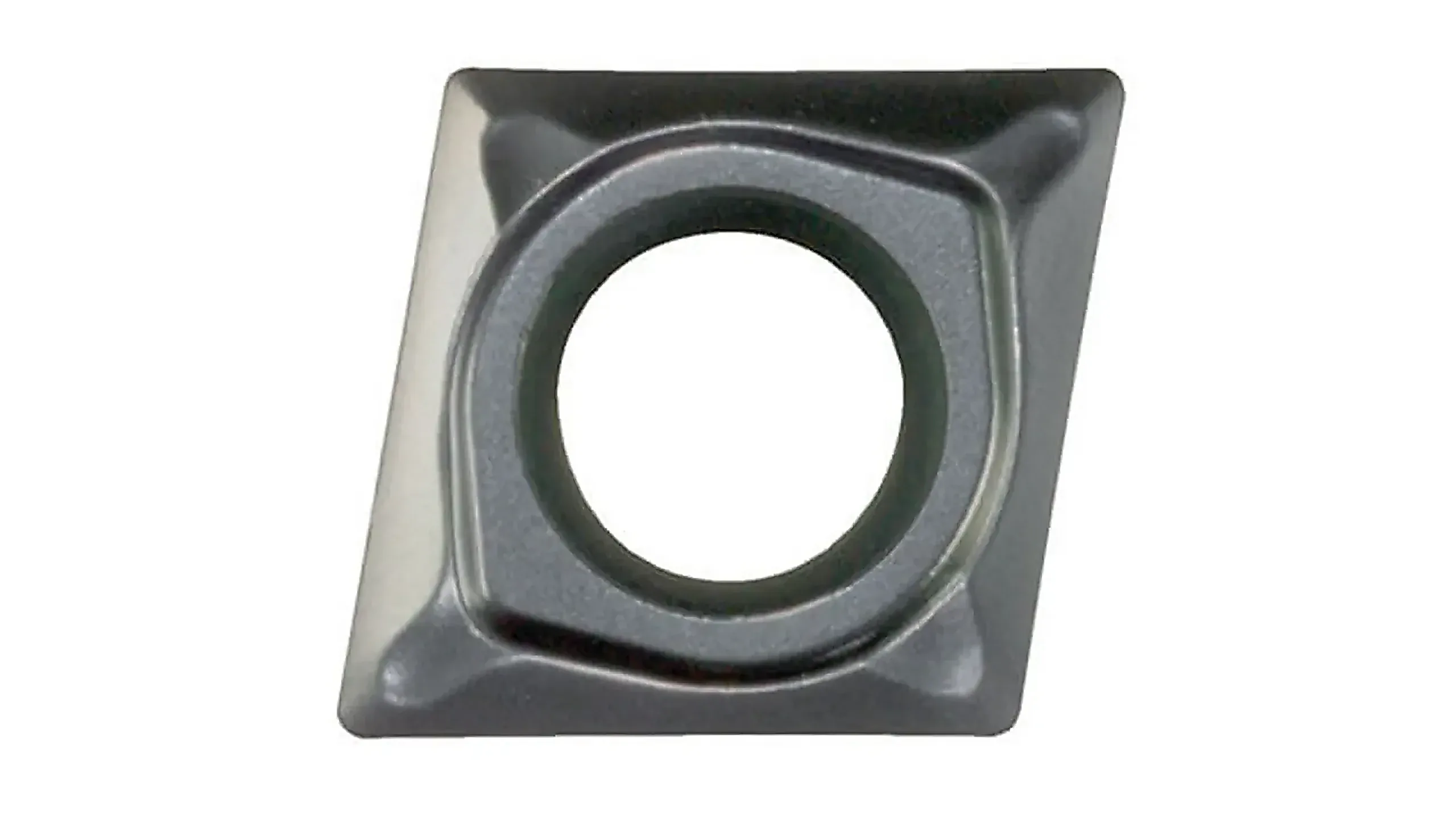

Пластины Wohlhaupter: формы, марки, ISO 1832, дополнительный вид — Дополнительный вид

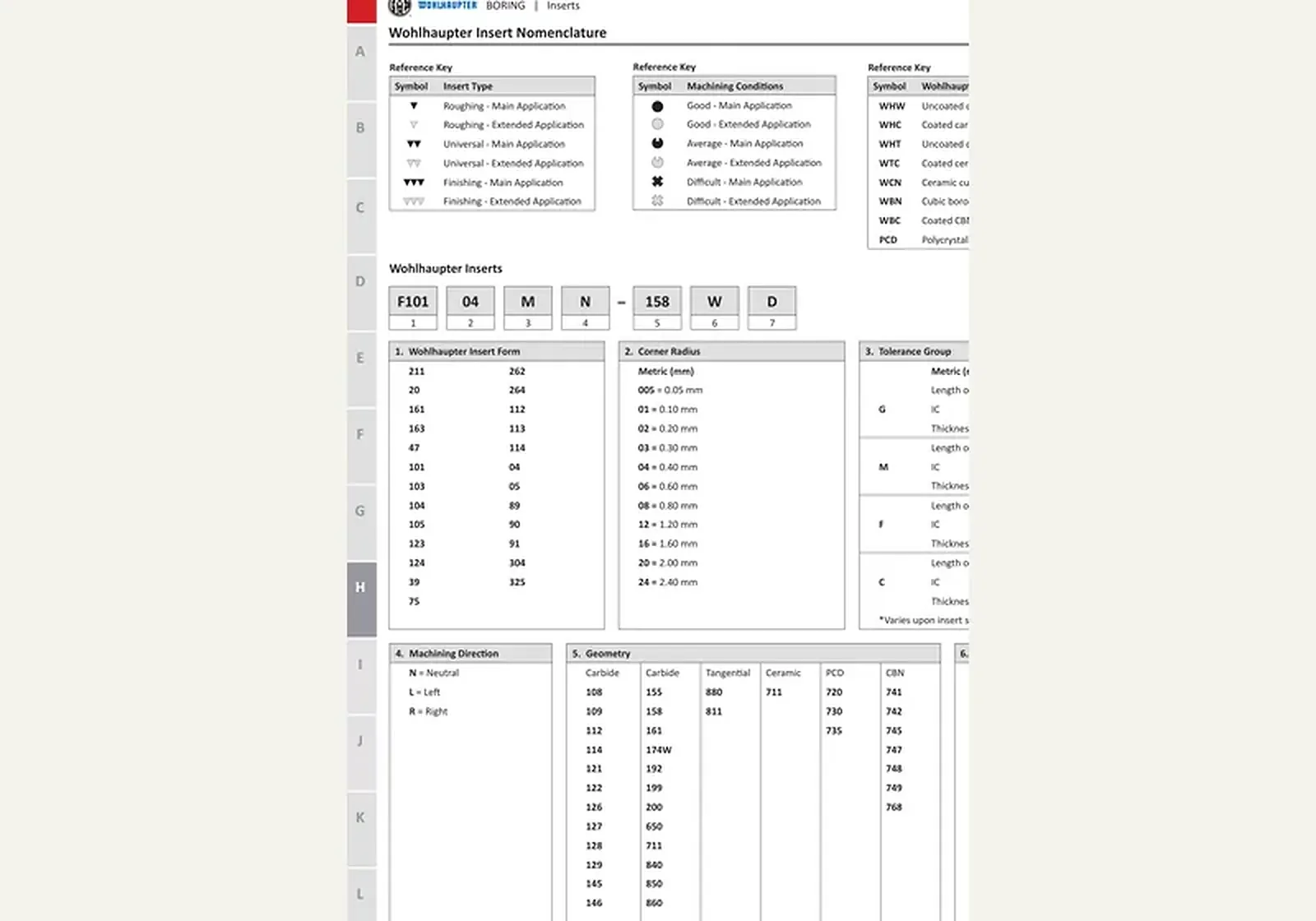

Код Wohlhaupter: форма, радиус, допуск, направление, геометрия. Лист 228.

Обозначение DIN ISO 1832: форма, задний угол, допуск, крепление, размер, толщина, радиус. Лист 229.

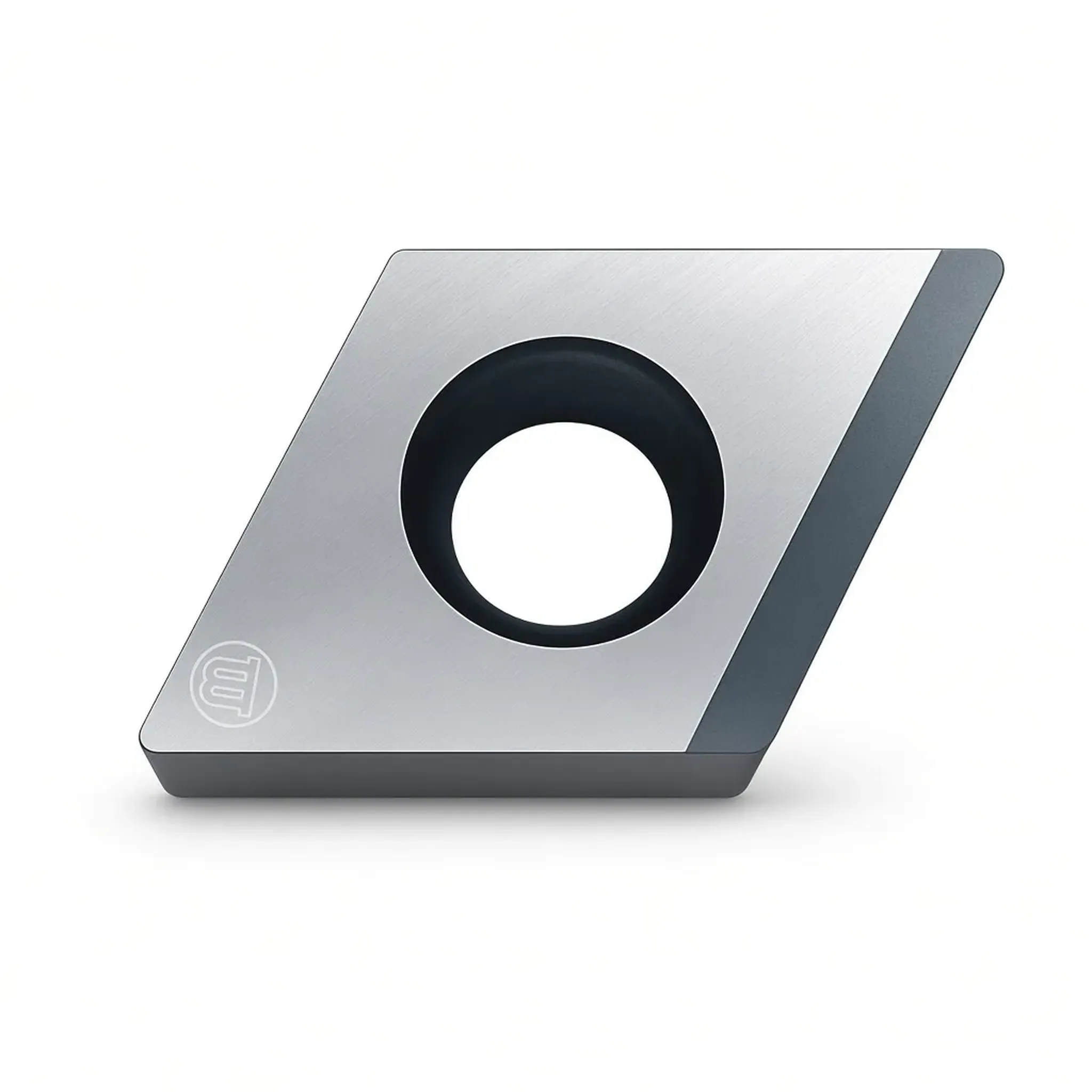

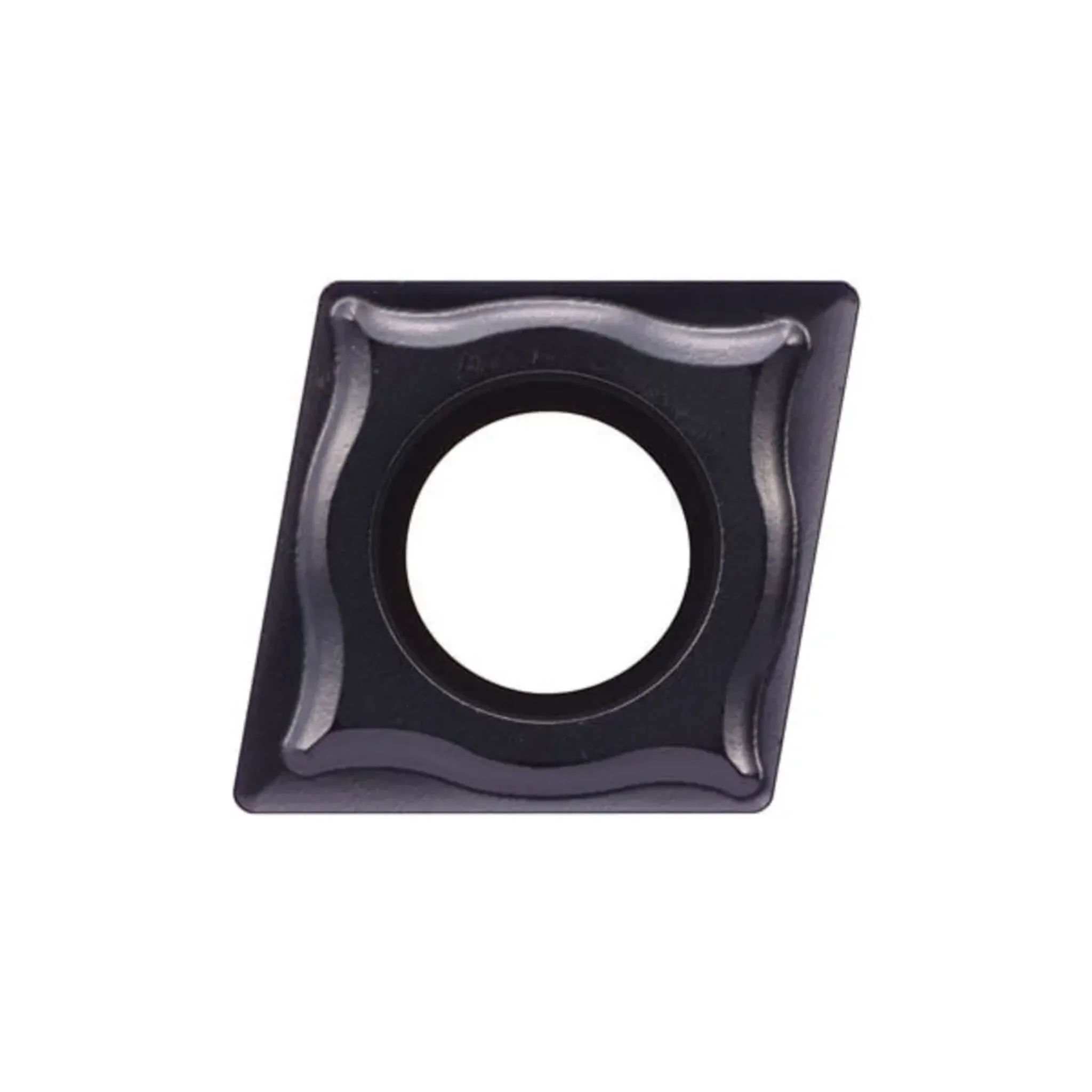

Формы 101–105: сторона 6,3 / 9,5 / 12,7 / 15,8 мм. Лист 246.

Пластины и спецрешения · Пластины

Пластины Wohlhaupter: формы, марки, ISO 1832

Сменные пластины: формы Wohlhaupter, обозначение DIN ISO 1832, марки HW/HC, кермет, CBN и PCD. Подбор — по форме посадки, геометрии и группе обрабатываемого материала.

Сменные пластины

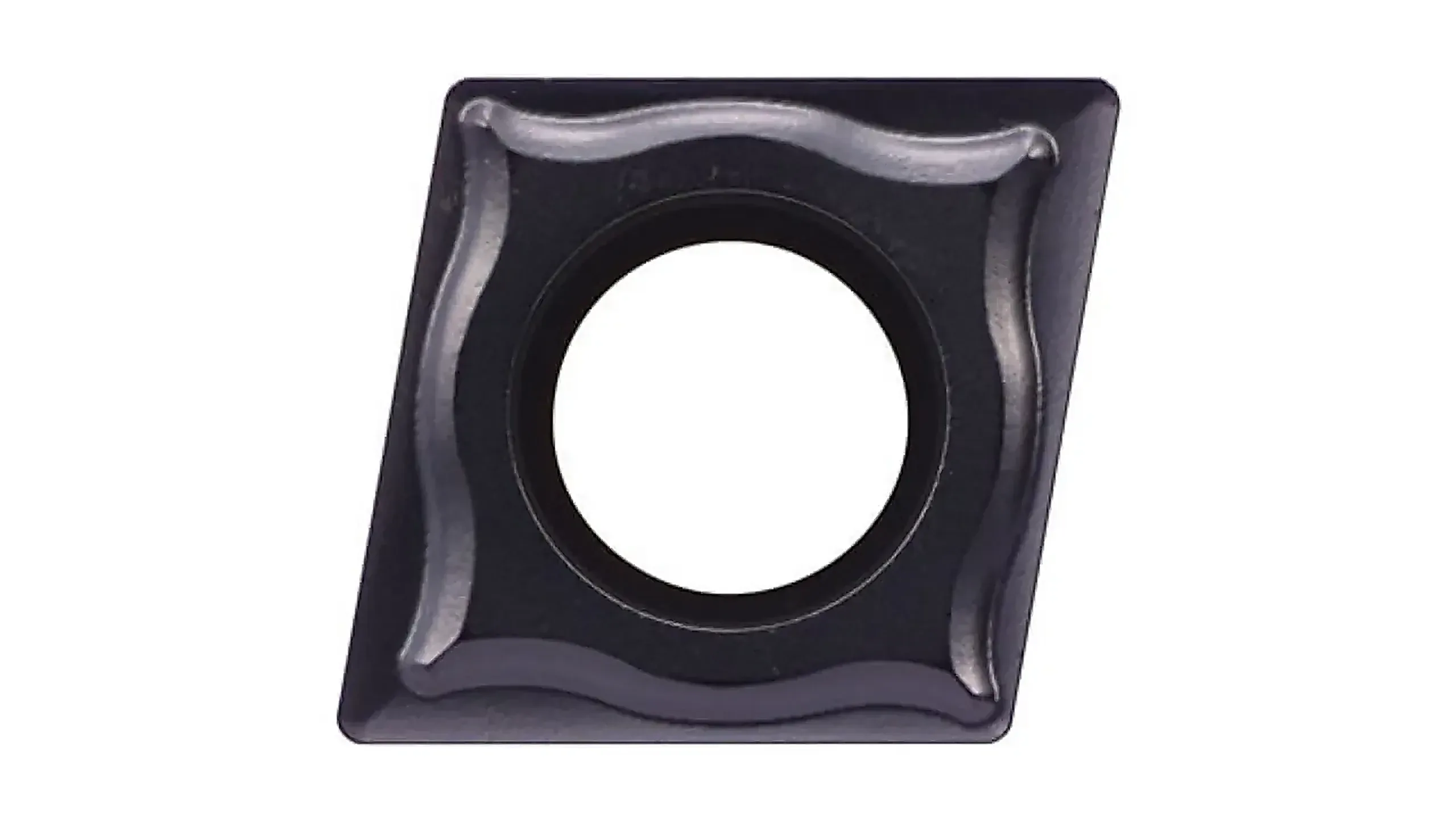

Линейка закрывает режущую кромку расточных систем Wohlhaupter. Форма 20 — треугольная пластина ISO T (TOGX); 91° — угол в плане держателя, не угол пластины. Форма 101 — ромб 80°. Посадка в державке разная, код DIN ISO 1832 это не отменяет. Канавочные формы 89–91 и 304 идут отдельными матрицами.

Назначение

Полосы P, M, K, N, S, H — область применения марки по ГОСТ Р ИСО 513-2019, не буквы формы C/D/S/T и не суффикс артикула. Индекс в таблице — номер строки, заказ ведут по артикулу Wohlhaupter.

Принцип работы и конструкция

Марки обозначают по системе Wohlhaupter (WHC164 и соседние), а не по ГОСТ 3882-74. Геометрия стружколома — отдельный числовой код матрицы; одному ISO-размеру соответствуют несколько геометрий.

Крепёж комплекта — винты и ключи на листах принадлежностей пластин. Момент затяжки берут из таблицы винта, не из обозначения DIN ISO 1832.

Технические параметры

Радиус при вершине, код DIN ISO 1832 и марка — в строке матрицы формы. Режимы резания чернового и чистового прохода приведены на отдельных листах как ориентиры наладки, не как общий режим раздела.

Класс	Префикс
HW / HC	WHW / WHC
Кермет	WHT / WTC

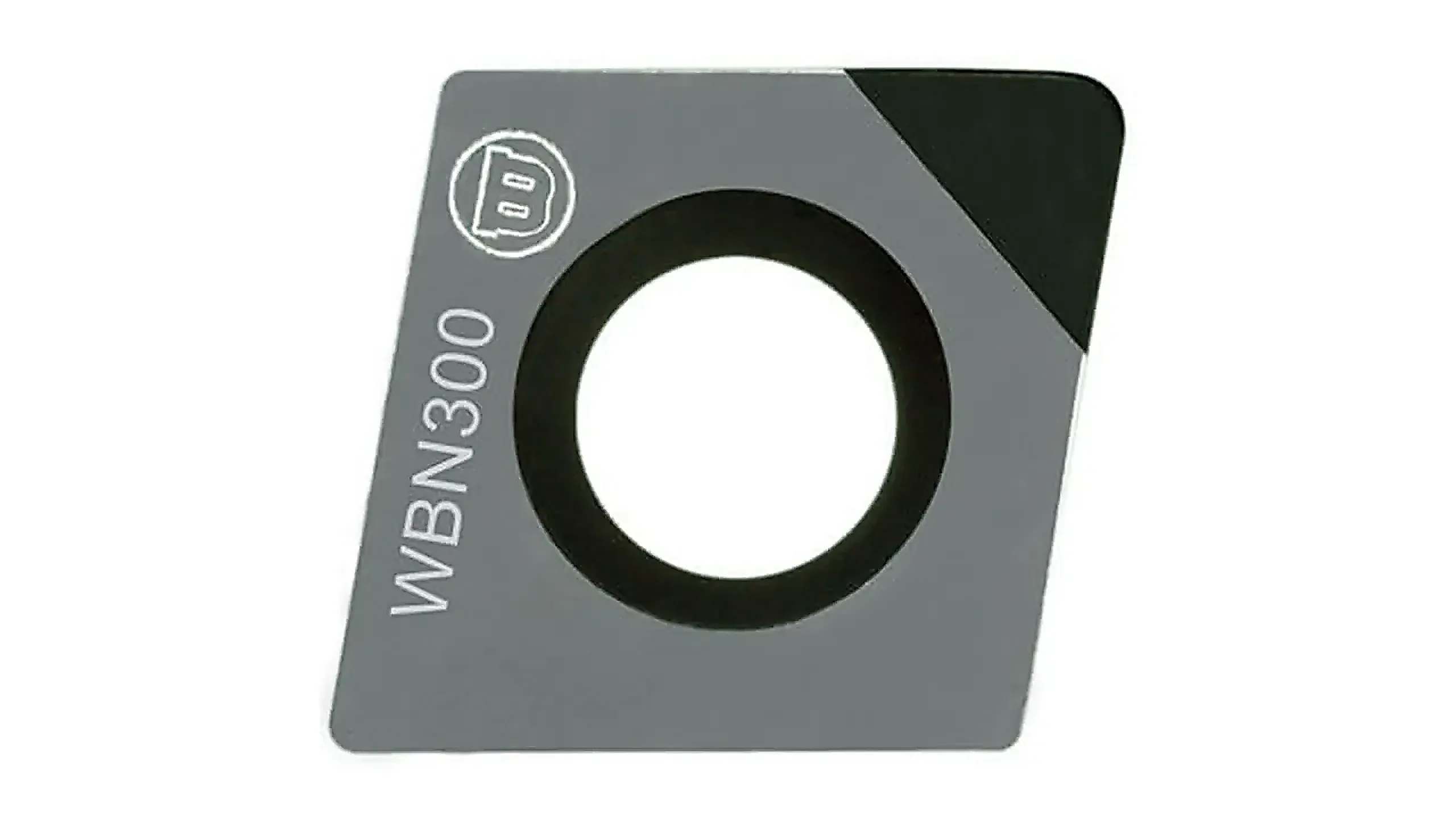

CBN / PCD	WBN, WBC / PCD
Керамика	WCN

Соответствие стандартам

Обозначение пластины — DIN ISO 1832. Группа обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала форма под державку и код DIN ISO 1832, затем марка под группу материала и режим. В запросе: артикул, обозначение DIN ISO 1832, группа обрабатываемого материала.
