Марки — твёрдый сплав с покрытием
Нажмите, чтобы увеличить

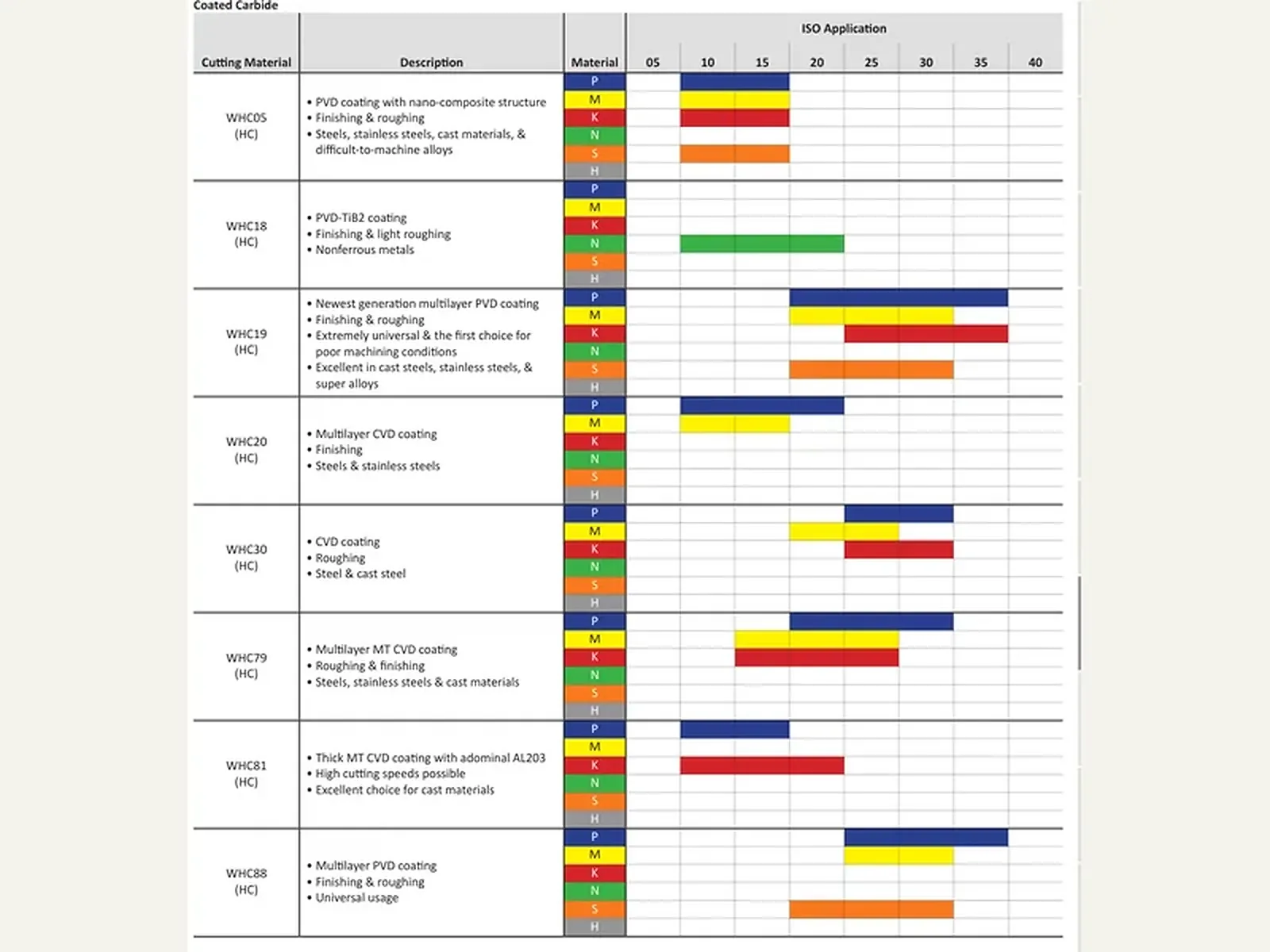

Марки — твёрдый сплав с покрытием каталога Wohlhaupter

Марки — твёрдый сплав с покрытием · стр. 231

Сменные пластины

Пластины · Марки

Марки — твёрдый сплав с покрытием.

Назначение

Справочник марок режущего материала для матриц форм. Марки на листе: WHC05, WHC88, WHC18, WHC19, WHC79, WHC98, WHC111, WHC114, WHC136.

Принцип работы и конструкция

Символы в ячейках матрицы показывают пригодность марки к группе обрабатываемого материала по ГОСТ Р ИСО 513-2019. Марка Wohlhaupter не тождественна ГОСТ 3882-74.

Технические параметры

Перечень марок — в таблицах этого листа. Марки на листе: WHC05, WHC88, WHC18, WHC19, WHC79, WHC98, WHC111, WHC114, WHC136.

Соответствие стандартам

Обозначения пластин — DIN ISO 1832. Группы обрабатываемого материала — ГОСТ Р ИСО 513-2019. Стойкость — ISO 3685, шероховатость — ISO 21920-2.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017.

Применение и подбор

Сначала группа обрабатываемого материала, затем марка по символу в строке выбранного артикула.

Марки · твёрдый сплав с покрытием

8 марок

Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.

P СтальM НержавеющаяK ЧугунN ЦветметS ЖаропрочныеH Закалённые

Марки · твёрдый сплав с покрытием. Шкала ISO 05–40. Цвета P/M/K/N/S/H — очень светлые оттенки оригинала.
Марки · твёрдый сплав с покрытием
Область применения ISO: 05 10 15 20 25 30 35 40
МаркаОписаниеМатериал05–40
WHC05HC
  • PVD нанокомпозит.
  • Чистовая и черновая.
  • Стали, нерж., чугун, труднообрабатываемые
P
M
K
S
WHC18HC
  • PVD-TiB₂.
  • Чистовая и лёгкая черновая.
  • Цветные металлы
N
WHC19HC
  • Многослойный PVD.
  • Первый выбор при тяжёлых условиях.
  • Литейные стали, нерж., суперсплавы
P
M
K
S
WHC20HC
  • Многослойный CVD.
  • Чистовая.
  • Стали и нержавеющие
P
M
WHC30HC
  • CVD.
  • Черновая.
  • Сталь и литейная сталь
P
M
K
WHC79HC
  • Многослойный MT-CVD.
  • Черновая и чистовая.
  • Стали, нерж., чугун
P
M
K
WHC81HC
  • Толстый MT-CVD, доминирует Al₂O₃.
  • Высокая vc.
  • Чугуны
P
K
WHC88HC
  • Многослойный PVD.
  • Чистовая и черновая.
  • Универсальная
P
M
S
