Чистовое растачивание · Универсальное чистовое растачивание
Расточная головка 248 Ø 3,00–30,20 мм

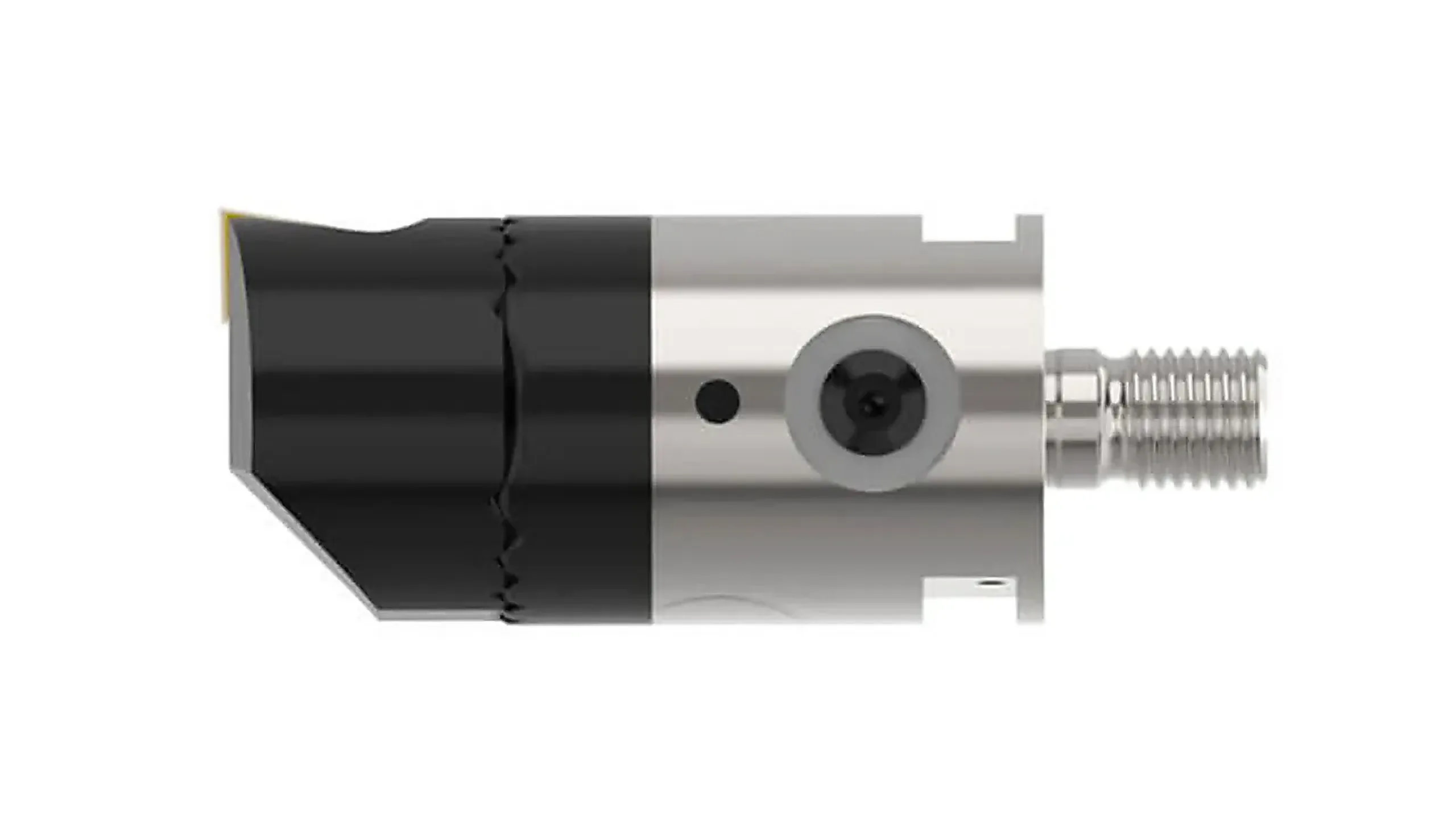

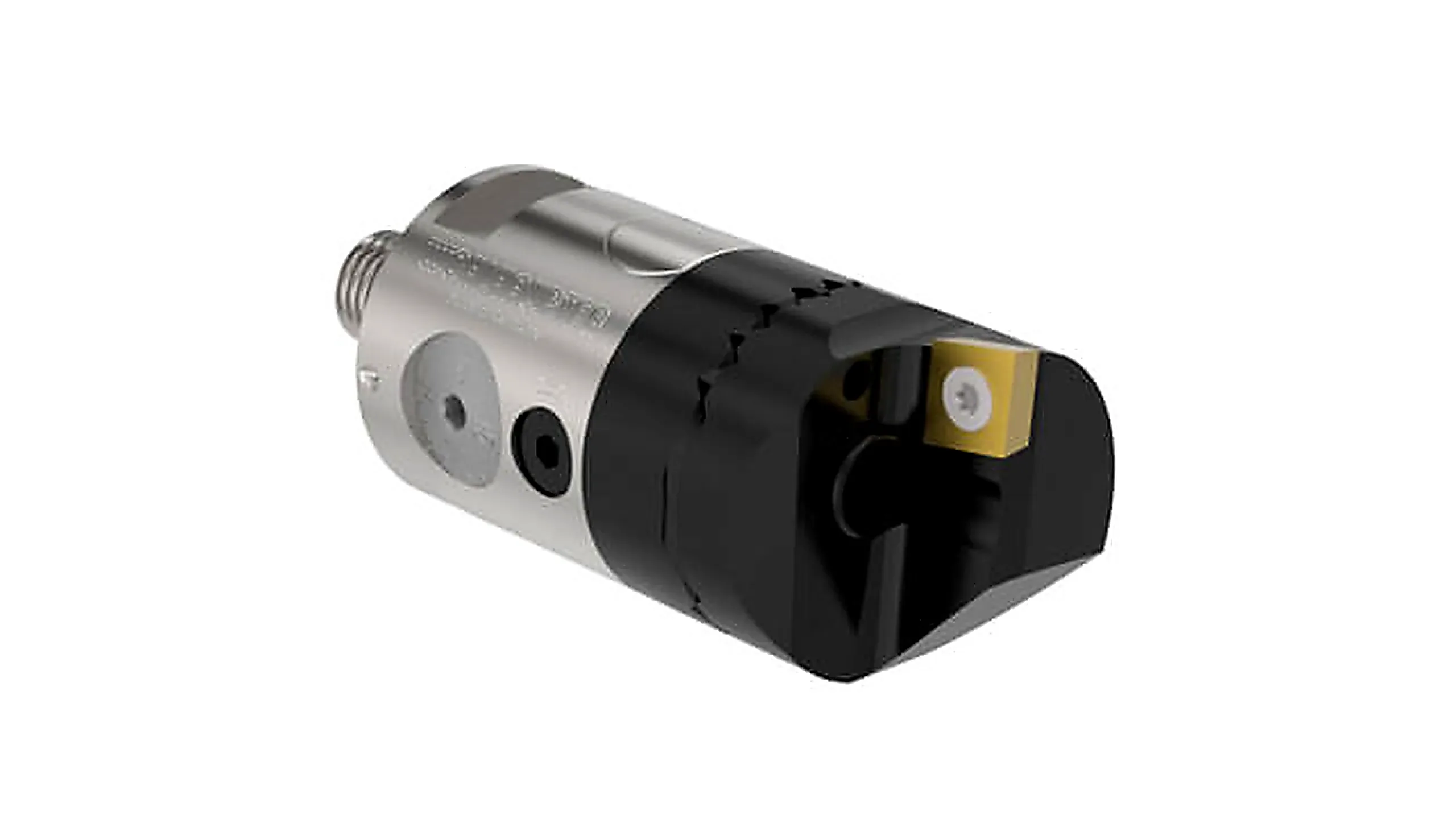

Компактная аналоговая головка 248: Ø 3,00–30,20 мм, цилиндрический хвостовик M8×1, цена деления шкалы 0,01 мм по диаметру.
Чистовое растачивание неглубоких отверстий Ø 3,00–30,20 мм при цилиндрической посадке M8×1 вместо соединения MVS на корпусе. Цена деления шкалы 0,01 мм грубее нониуса 0,002 мм линеек VarioBore и PrimeBore. Цилиндрический хвостовик допускает регулировку длины (вылета) до 10×D по каталогу. Наращивание вылета сборки 10×D относится только к модулю NOVITECH, не к пределу вылета этой головки.
Принцип работы и конструкция
На корпусе 248 соединения MVS нет — цилиндрический хвостовик M8×1. Настройка режущей кромки осуществляется радиальным перемещением салазок с установленным держателем пластины; цена деления шкалы 0,01 мм по диаметру. В цепочку MVS головка входит через переходник 248. Конус шпинделя выполнен на мастер-хвостовике после переходника, не на самой 248.
Технические параметры
Диапазон Ø 3,00–30,20 мм, цена деления шкалы 0,01 мм по диаметру, хвостовик M8×1 — в таблице линейки. Предельная частота вращения — в таблице артикула (ISO 15641).
| Параметр | Значение |
|---|---|
| Диапазон Ø | 3,00–30,20 мм |
| Цена деления шкалы | 0,01 мм по диаметру |
| Хвостовик | цилиндр M8×1 |
| Регулировка длины хвостовика | до 10×D по каталогу; наращивание вылета сборки 10×D — только NOVITECH |
Соответствие стандартам
На корпусе 248 конуса шпинделя нет: цилиндрический хвостовик M8×1, в цепочку MVS головка входит через переходник 248. Предельная частота вращения — ISO 15641.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Неглубокие отверстия 3–30 мм и посадка M8×1. Если нужны соединение MVS и цена деления 0,001 мм по диаметру — VarioBore. В запросе: артикул головки 248, D1 и тип хвостовика.
