Мастер-хвостовики и соединение MVS
Мастер-хвостовики MVS под разные шпиндели: 248 сталь/твёрдый сплав, HSK, PSC, CAT, Dual Contact SK/BT, NMTB, DIN 2080, Морзе и R8.
7 листов
Модульная система MVS
Мастер-хвостовики MVS под шпиндель станка

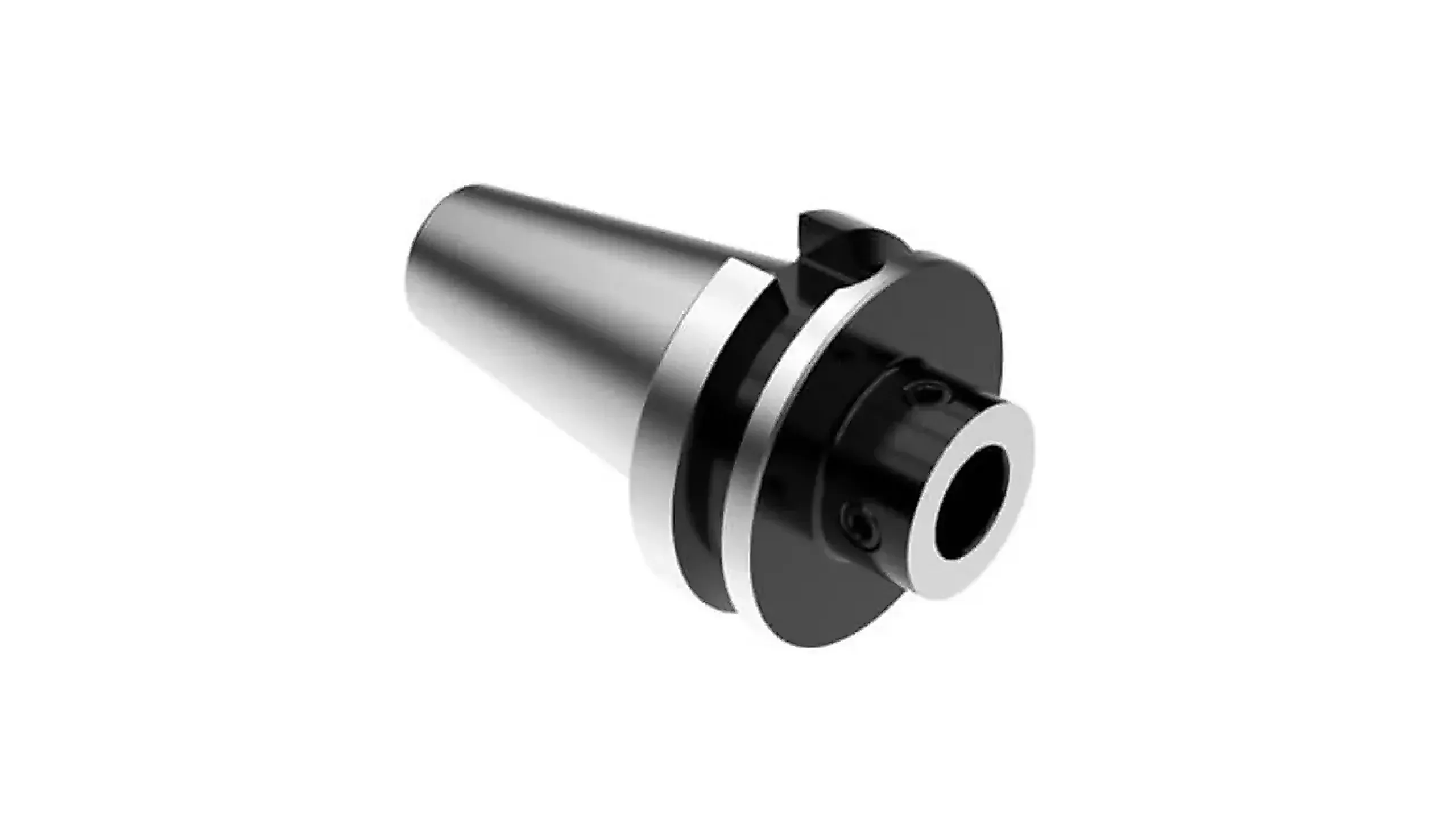

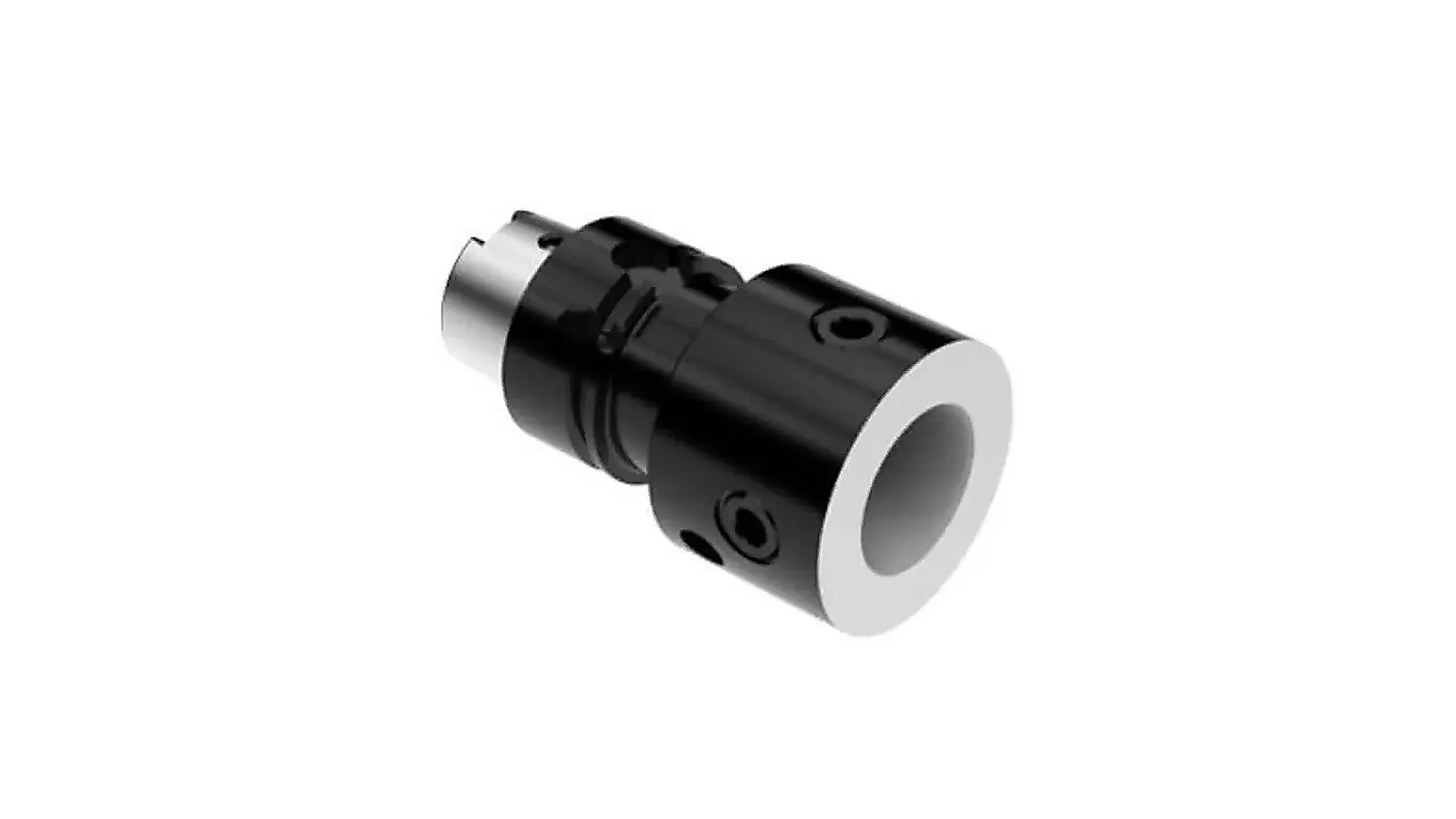

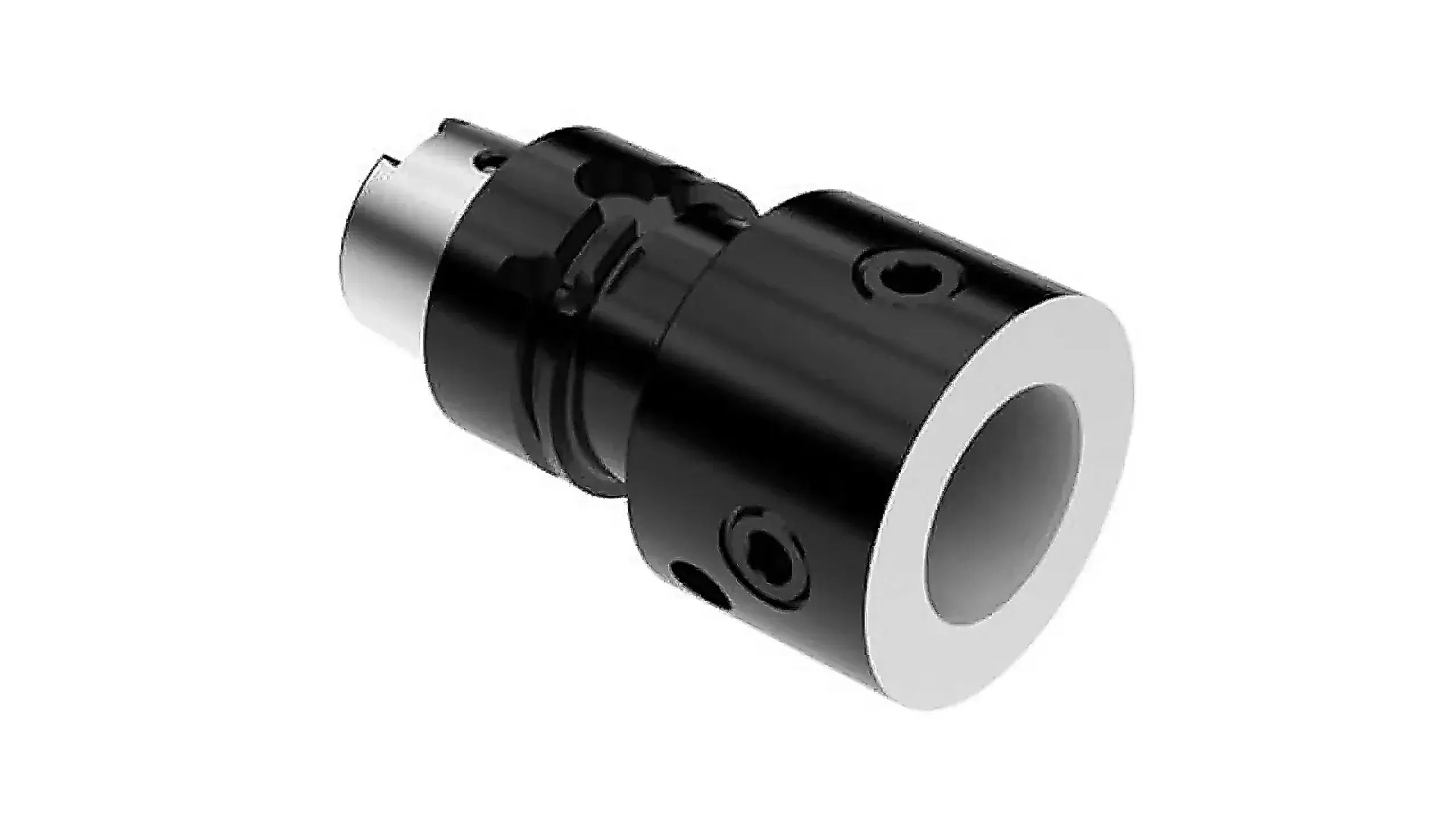

Мастер-хвостовик — единственный узел с конусом шпинделя: с одной стороны конус или цилиндр под шпиндель, с другой — соединение MVS. Исполнения HSK, SK, BT, CAT, PSC, DIN 2080, конус Морзе, R8, NMTB.
Мастер-хвостовик устанавливают в шпиндель. Один парк головок и модулей обслуживает разнотипный станочный парк: при переносе операции меняют хвостовик, а не режущую часть.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Мастер-хвостовики | соединение MVS | HSK (DIN 69893), SK Dual Contact / ISO 7388-1, BT (JIS B 6339 / ISO 7388-2 форма J), CAT (метрическая резьба, без ANSI на листе), PSC (ISO 26623-1, российского стандарта нет), DIN 2080, Морзе, R8, NMTB |
Цифры с листов каталога B10. Допуск конкретной позиции — в таблице артикула.
Назначение
Цилиндрический хвостовик 248 (M8×1) к конусам SK Dual Contact не относится. CAT в этой линейке — с метрической резьбой затяжки.
Принцип работы и конструкция
Конус 7:24 центрируется по конической поверхности. SK — формы A и U по ISO 7388-1:2007 / DIN 69871; BT — форма J по ISO 7388-2:2007 и JIS B 6339-2:2011. Фланец, резьба затяжки и штревель у SK и BT разные: оправки одного номинала не взаимозаменяемы. BT к ISO 7388-1 не относят.
HSK — полый короткий конус 1:10 с Dual Contact (контакт по конусу и торцу), ISO 12164-1 / DIN 69893. PSC передаёт момент формой полигона, ISO 26623-1. DIN 2080 — ручная смена. Конус Морзе — DIN 1806.
Технические параметры
Тип и номинал конуса, типоразмер соединения MVS и Dual Contact указаны в строке таблицы артикула. Обозначения CAT, NMTB и R8 — имена типов конуса шпинделя.
| Параметр | Значение |
|---|---|
| Исполнения конусов | HSK, PSC, конус 7:24 (SK и BT), NMTB, DIN 2080, конус Морзе, R8 |
| Конусность HSK | 1:10, полый короткий конус |
| Конусность крутого конуса | 7:24 |
| Цилиндрические хвостовики | дюймовые и твердосплавные |
| Точность позиционирования соединения MVS | менее 3 мкм при смене инструмента |
| Рекомендованные зажимные элементы для цилиндрического хвостовика | цанговые патроны по ISO 15488 и ISO 10897 |
| Комплектующие для подвода жидкости | наборы адаптеров, зажимные гайки, уплотнительные диски |
Соответствие стандартам
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 = IDT ISO 12164-1:2023. SK — DIN 69871 / ISO 7388-1:2007. BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011. ГОСТ 25827-2014 = MOD (формы A, U и J). PSC — ISO 26623-1, российского эквивалента нет. Конус Морзе — DIN 1806 / ГОСТ 25557-2016 (MOD ISO 296). DIN 2080 — ручная смена.
Применение и подбор
По паспорту станка: тип конуса, номинал, форма фланца, автоматическая или ручная смена. Затем типоразмер соединения MVS (D40/D60 — для крупных кассет) и схему СОЖ.
В запросе: артикул, тип и размер конуса шпинделя, типоразмер соединения MVS.
