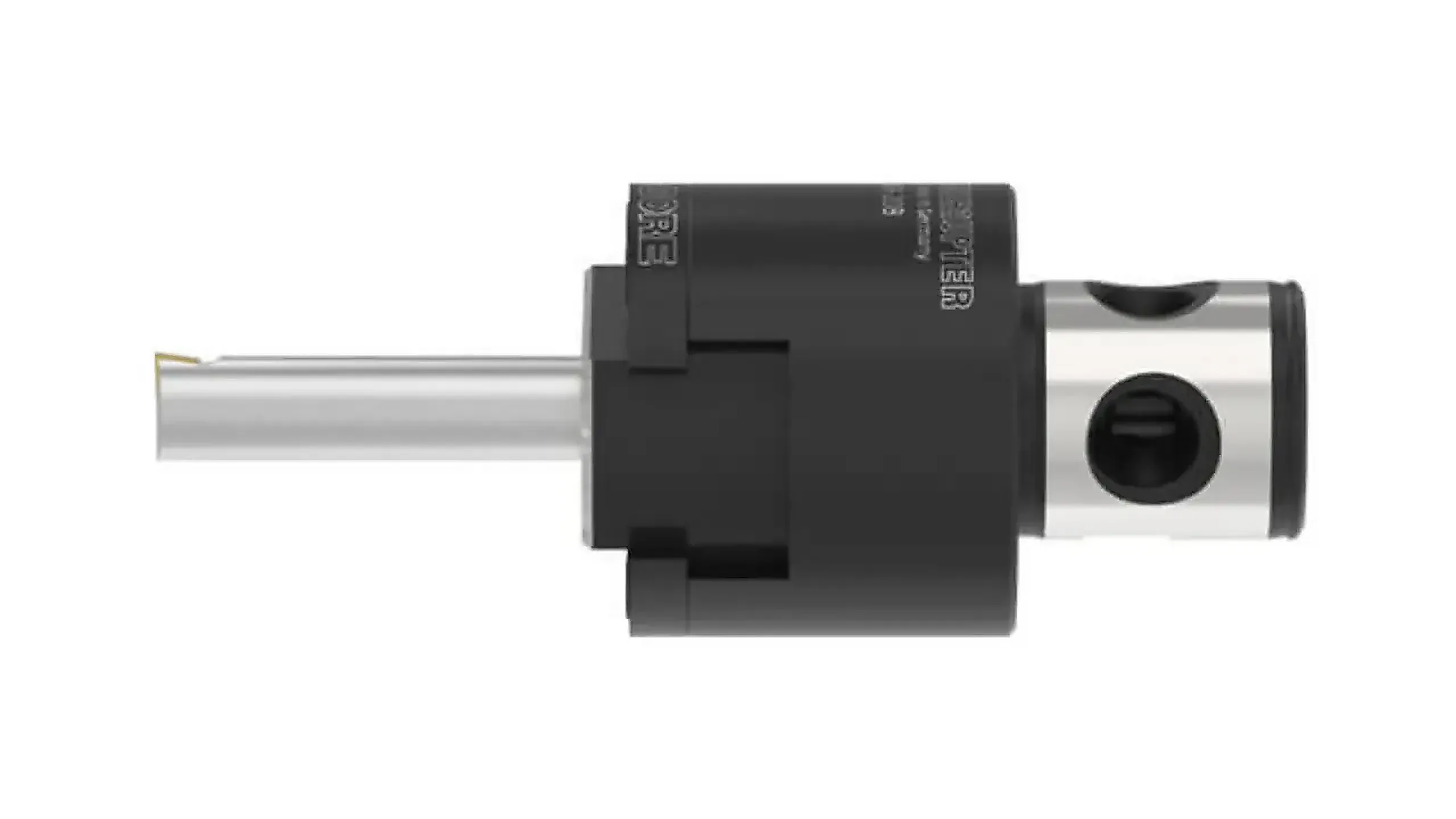

Изображение инструмента — PrimeBore, вид сзади

Чистовое растачивание · Универсальное чистовое растачивание

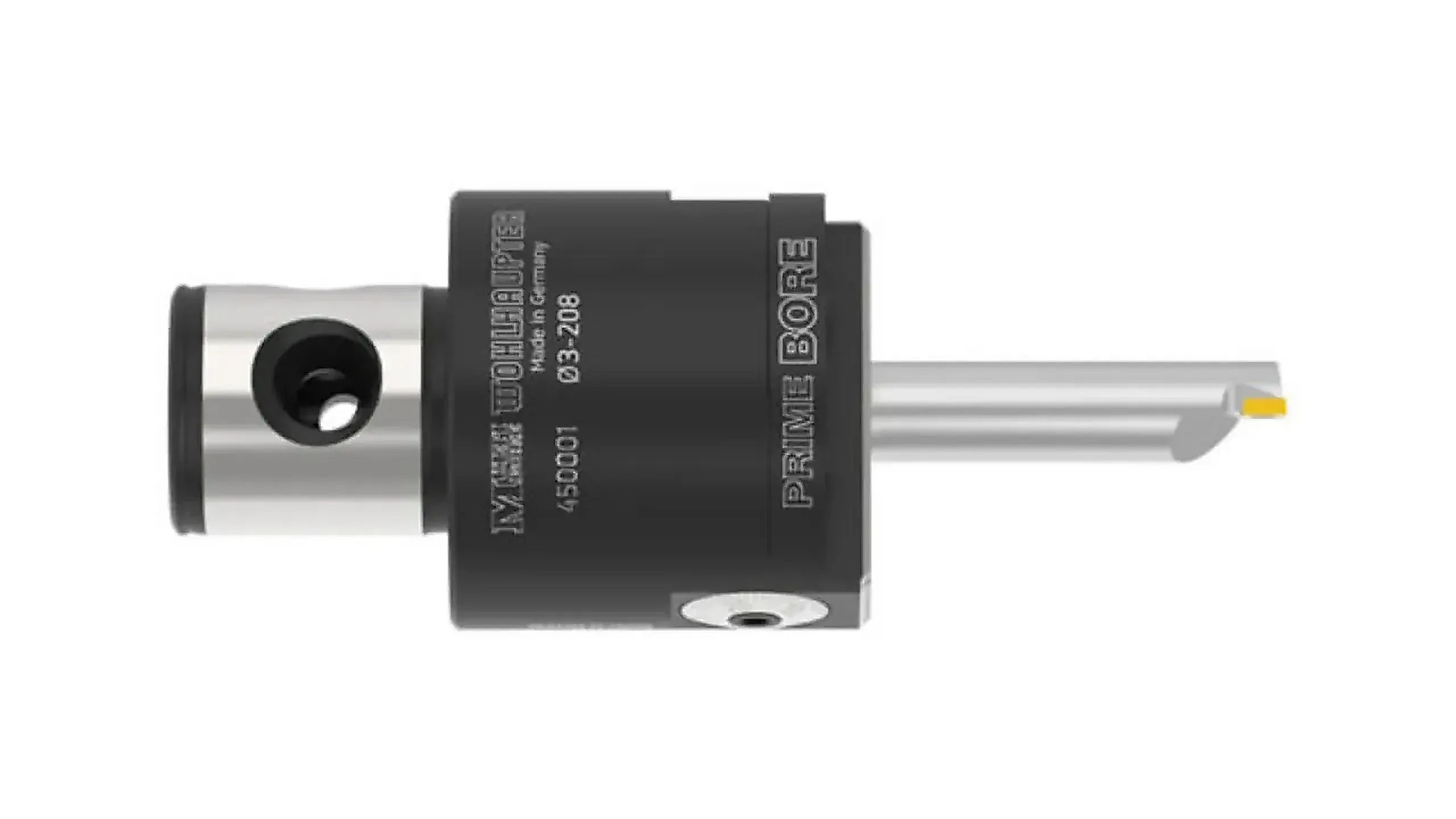

PrimeBore — чистовые головки Ø 3–208 мм

PrimeBore — аналоговая чистовая головка Ø 3,00–208,00 мм, нониусная шкала с ценой деления 0,002 мм по диаметру, оправки и зубчатые корпуса.

Чистовое растачивание в аналоговом исполнении на оправках и зубчатых корпусах, Ø 3,00–208,00 мм. Наружное точение 4,00–66,00 мм. Цифровое исполнение того же диапазона — DigiBore; кассеты 537 — отдельная линейка.

Принцип работы и конструкция

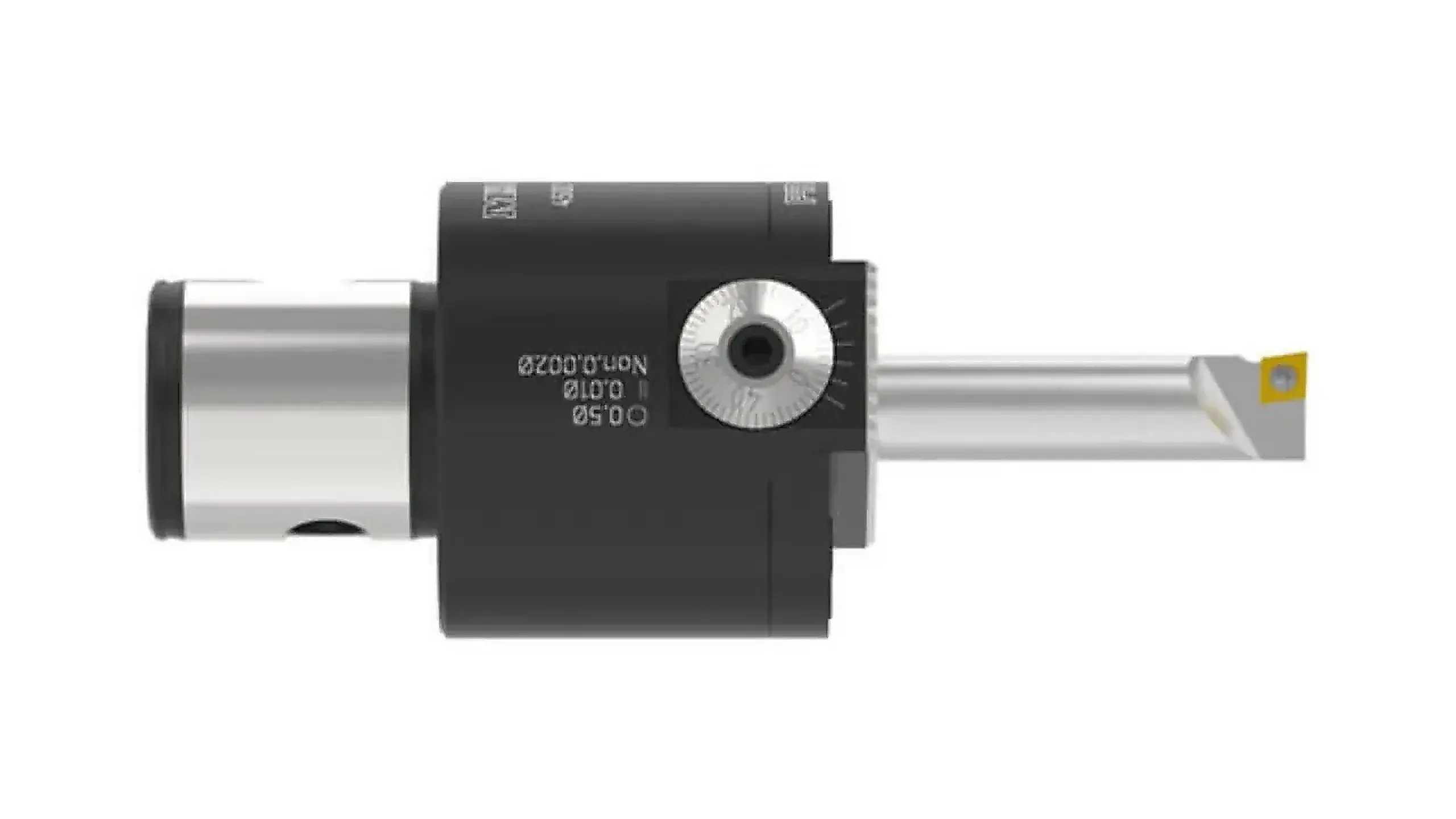

Модули присоединяют через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Настройка режущей кромки осуществляется радиальным перемещением салазок; диаметр читают по нониусной шкале, цена деления 0,002 мм по диаметру.

Технические параметры

Диапазон, нониус 0,002 мм по диаметру и наружное точение — в таблице линейки. Предельная частота вращения артикула — в его таблице (ISO 15641).

Параметр	Значение
Диапазон Ø	3,00–208,00 мм
Настройка	нониус 0,002 мм
Наружное точение	4,00–66,00 мм
Корпус	оправки и зубчатые корпуса

Соответствие стандартам

Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.

Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.

Применение и подбор

Аналоговое исполнение до Ø 208 мм. Цифровое с внутренней балансировкой — DigiBore. Свыше 208 мм без зубчатого корпуса — Alu-Line. В запросе: артикул, D1, типоразмер соединения MVS.
