Чистовые головки PrimeBore · стр. 44
Универсальное чистовое растачивание
- Расточные головки

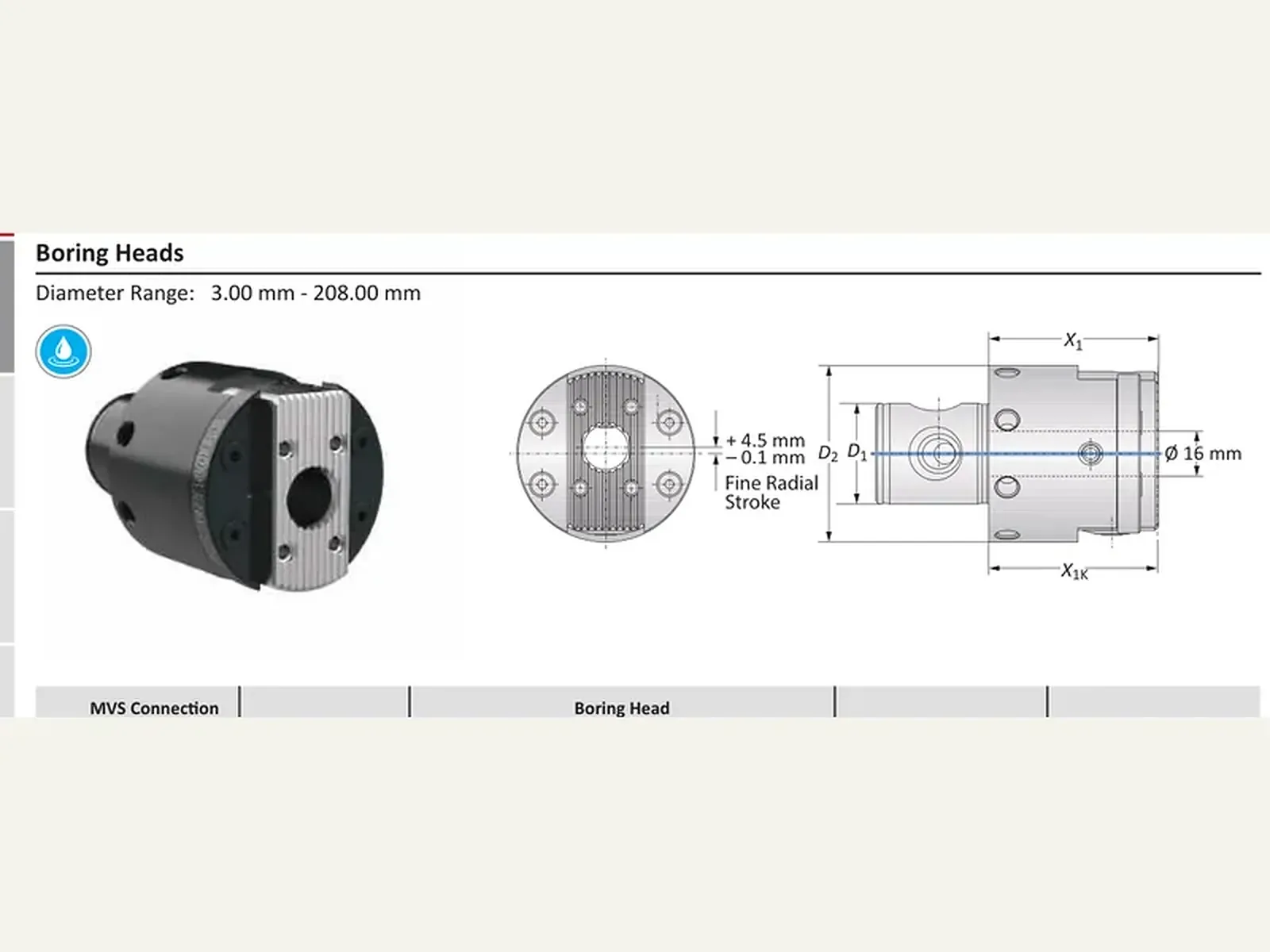

Чистовые головки PrimeBore: Ø 3,00–208,00 мм; соединение MVS 63-36.
Назначение

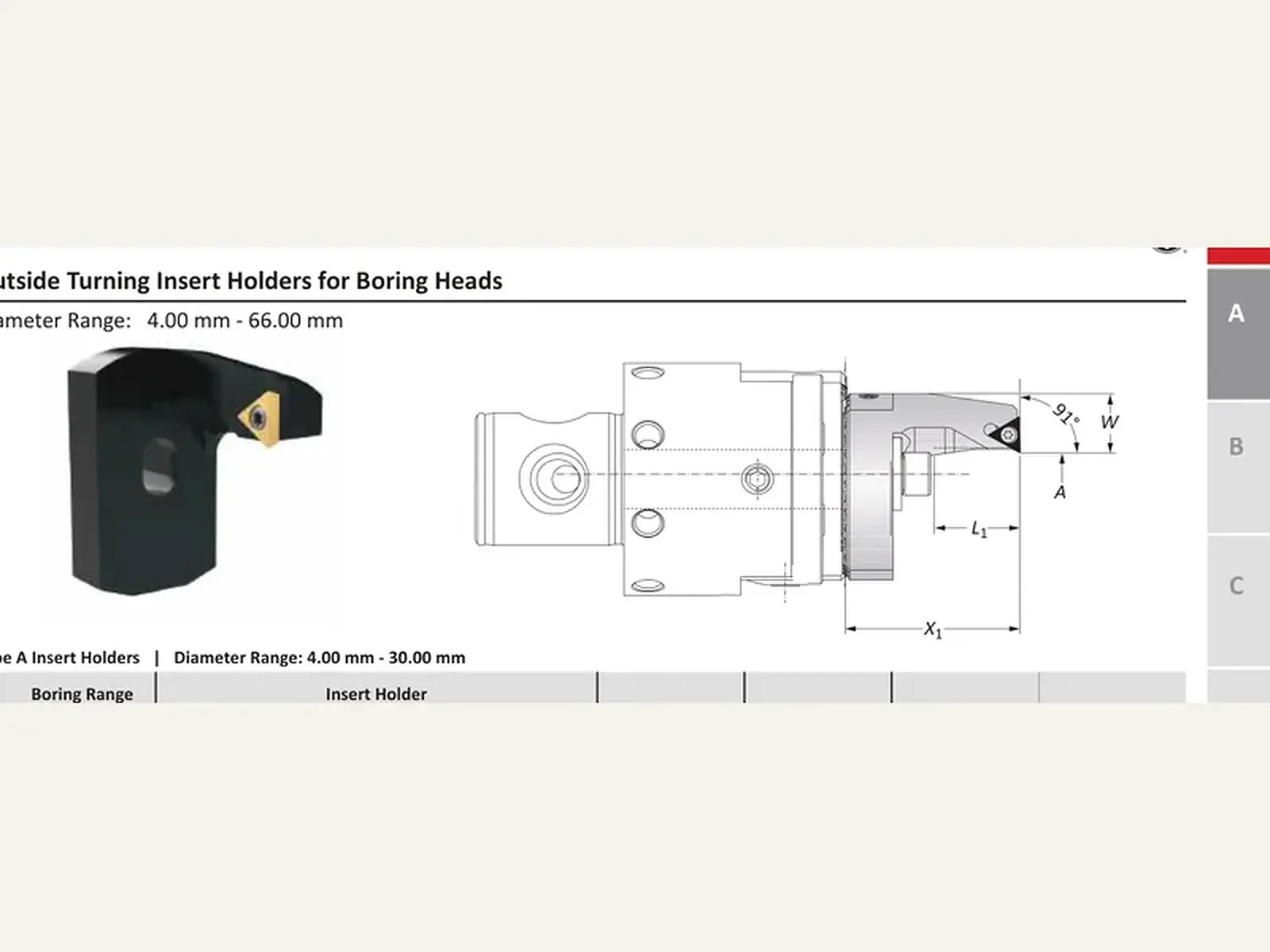

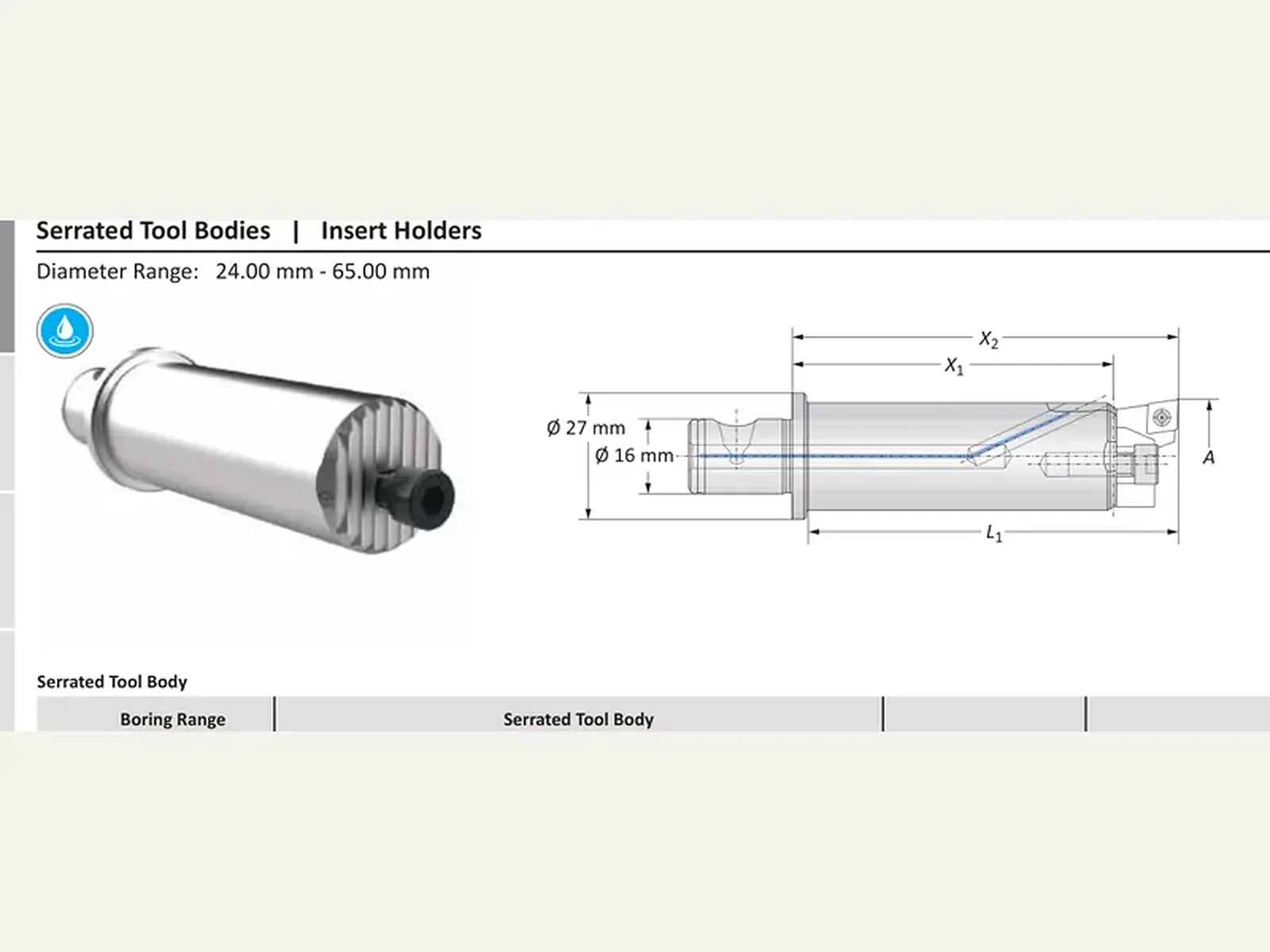

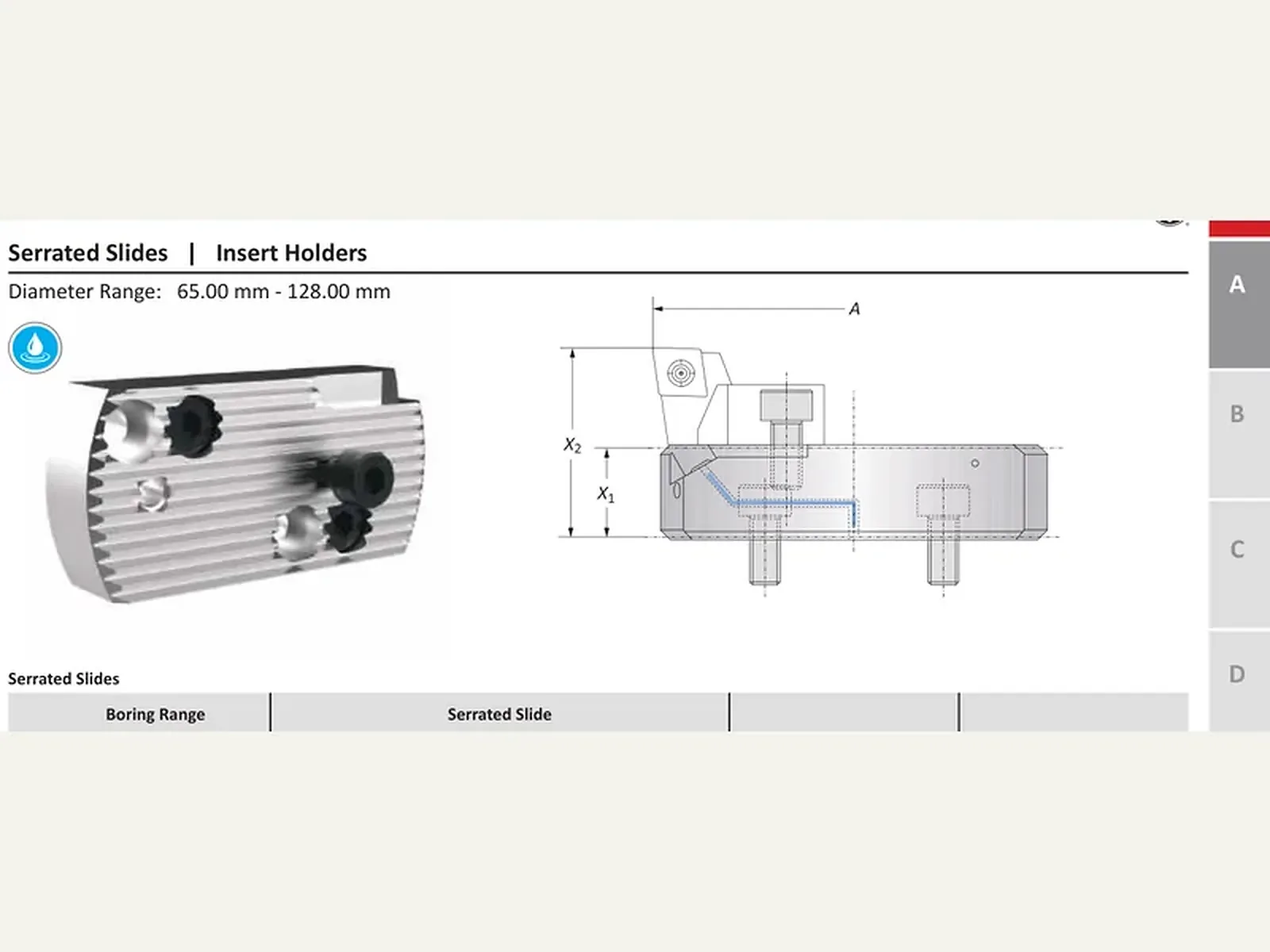

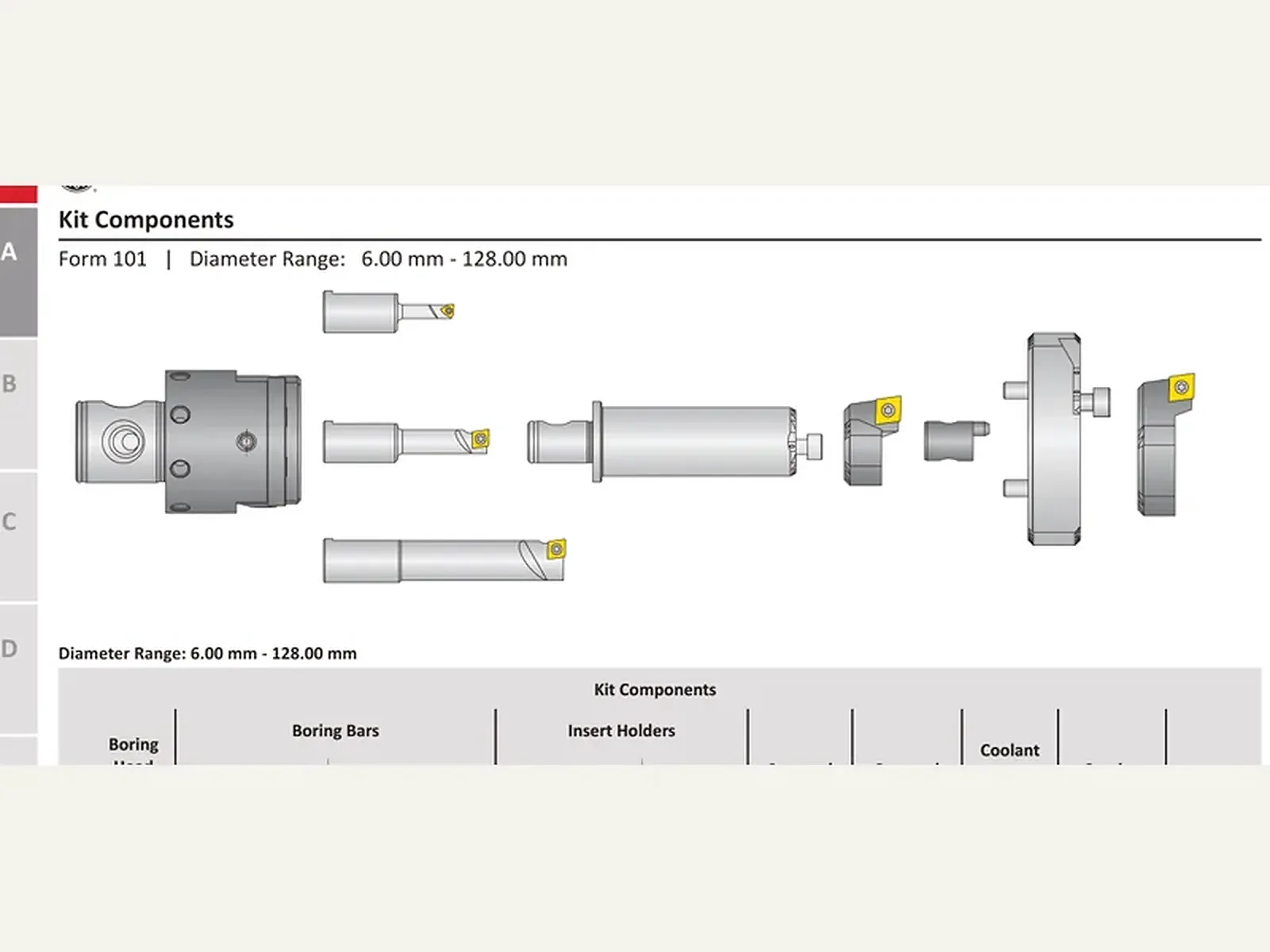

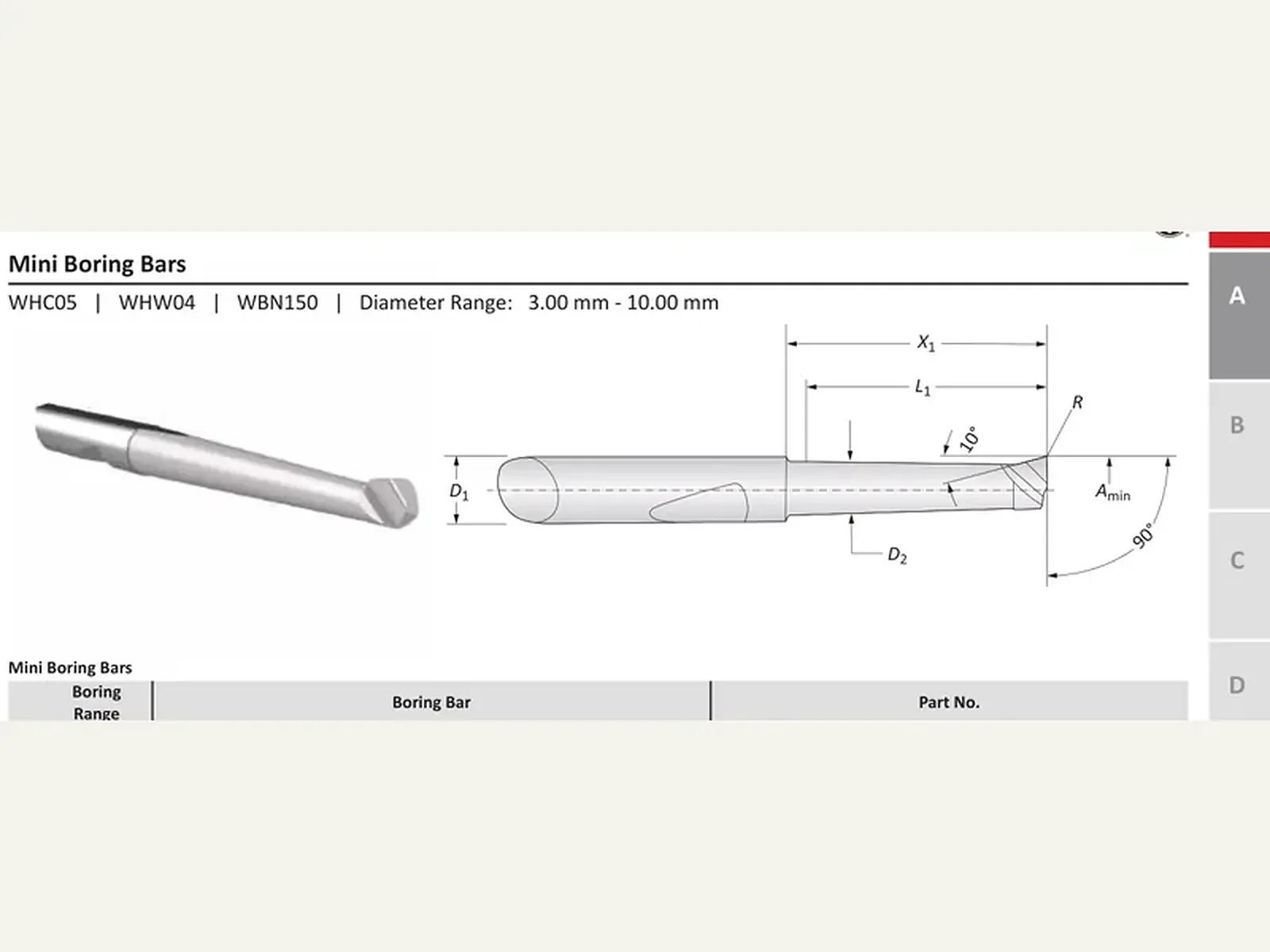

Чистовое растачивание в аналоговом исполнении на оправках и зубчатых корпусах, Ø 3,00–208,00 мм. Наружное точение 4,00–66,00 мм. Цифровое исполнение того же диапазона — DigiBore; кассеты 537 — отдельная линейка.
Принцип работы и конструкция

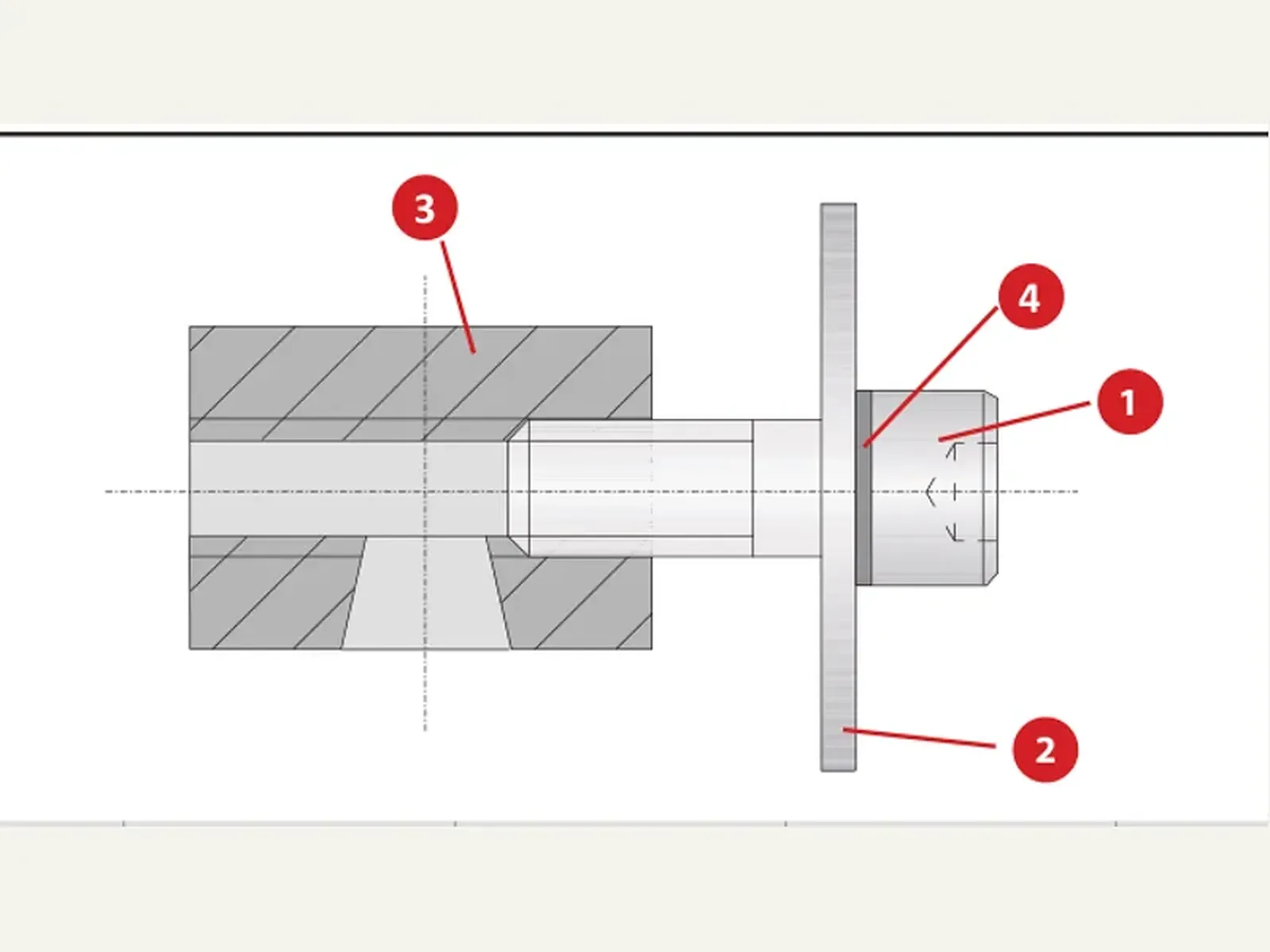

PrimeBore — аналоговое исполнение: нониусная шкала с ценой деления 0,002 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 3,00–208,00 мм; соединение MVS 63-36; вылет X1 60,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру; масса 1,30 кг.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Технические данные
- Параметр
- + 4,5 мм – 0,1 мм D 2 D 1 Тонкая радиальная
