Головка 564 Balance Ø 50–205 мм

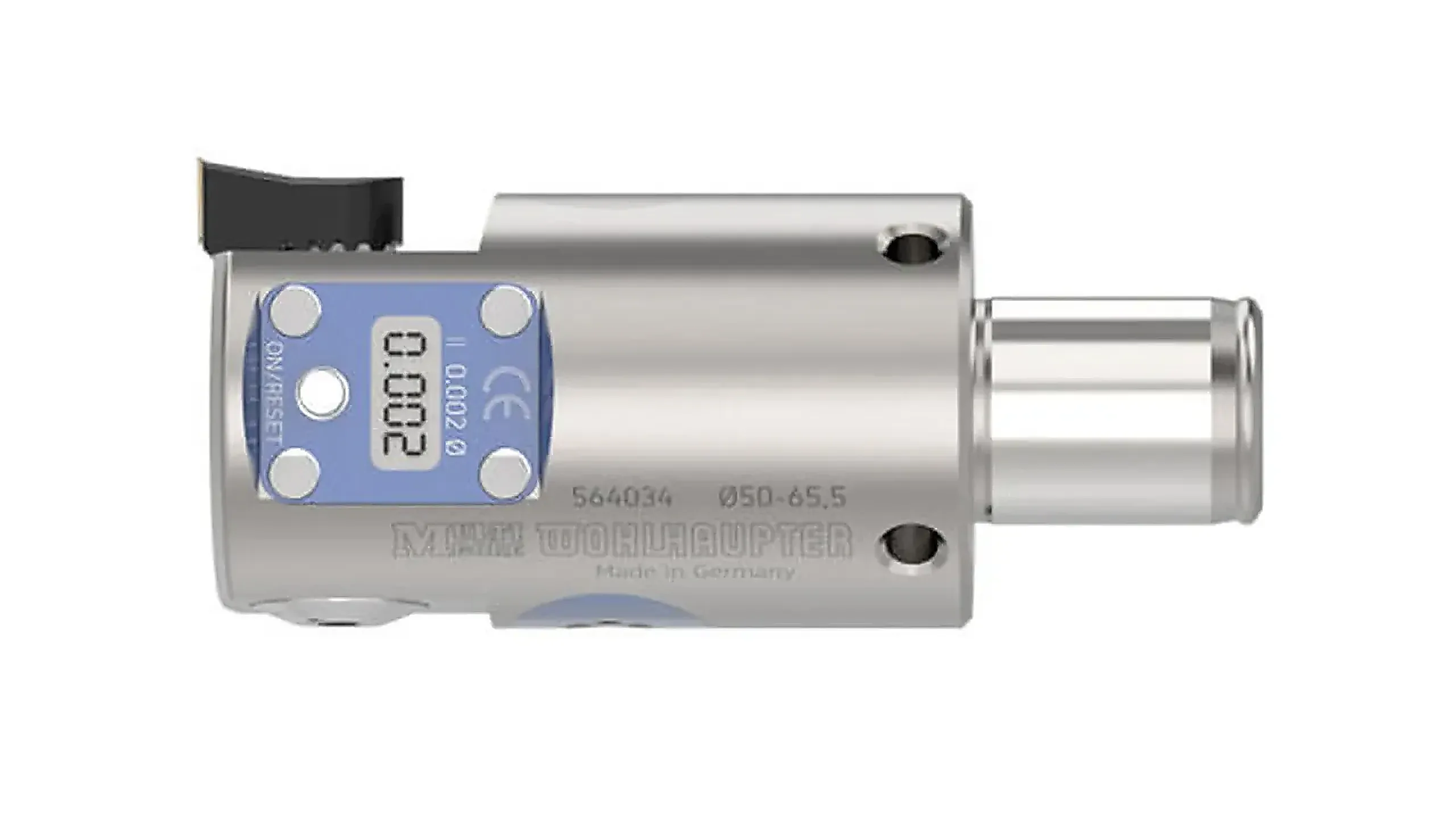

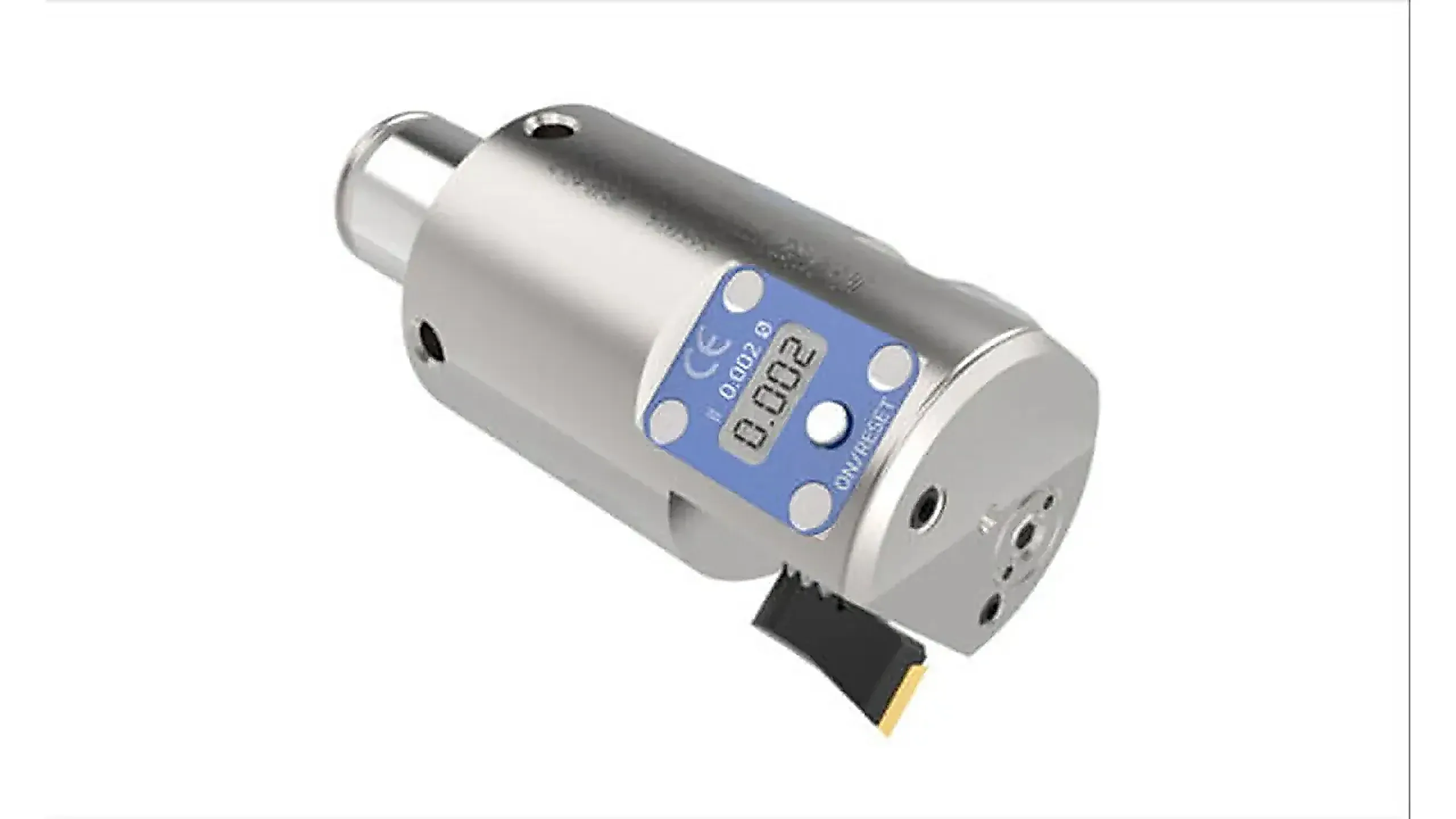

Цифровая головка 564 Balance: автоматическая балансировка, Ø 50–205 мм, встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру, возможно обратное растачивание.
Чистовое растачивание Ø 50–205 мм с внутренней автоматической балансировкой (сталь до 65,5 мм, Alu-Line с 65 мм). Возможно обратное растачивание поворотом держателя пластины; оно не заменяет черновую систему. Серия 310 — нониусное исполнение без 3ETECH+; кассеты 537 — отдельная линейка.
Принцип работы и конструкция
Головка присоединяется через соединение MVS. Зубчатое посадочное поле задаёт грубую установку; точная настройка — радиальное перемещение салазок, отсчёт по встроенному цифровому дисплею с ценой деления 0,002 мм по диаметру. Элементы Balance выставляют под настроенный диаметр. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диапазон Ø 50–205 мм и цена деления дисплея 0,002 мм по диаметру — в таблице линейки. Предельная частота вращения — ISO 15641, остаточный дисбаланс — ISO 21940-11.
| Параметр | Значение |
|---|---|
| Диапазон Ø | 50–205 мм |
| Сталь / Alu-Line | до 65,5 мм / с 65 мм |
| Дисплей | 0,002 мм |
| Реверс | возможно |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Когда нужны автоматическая балансировка и обратное растачивание на Ø 50–205 мм. Только нониус — серия 310. В запросе: артикул, D1, типоразмер соединения MVS.
