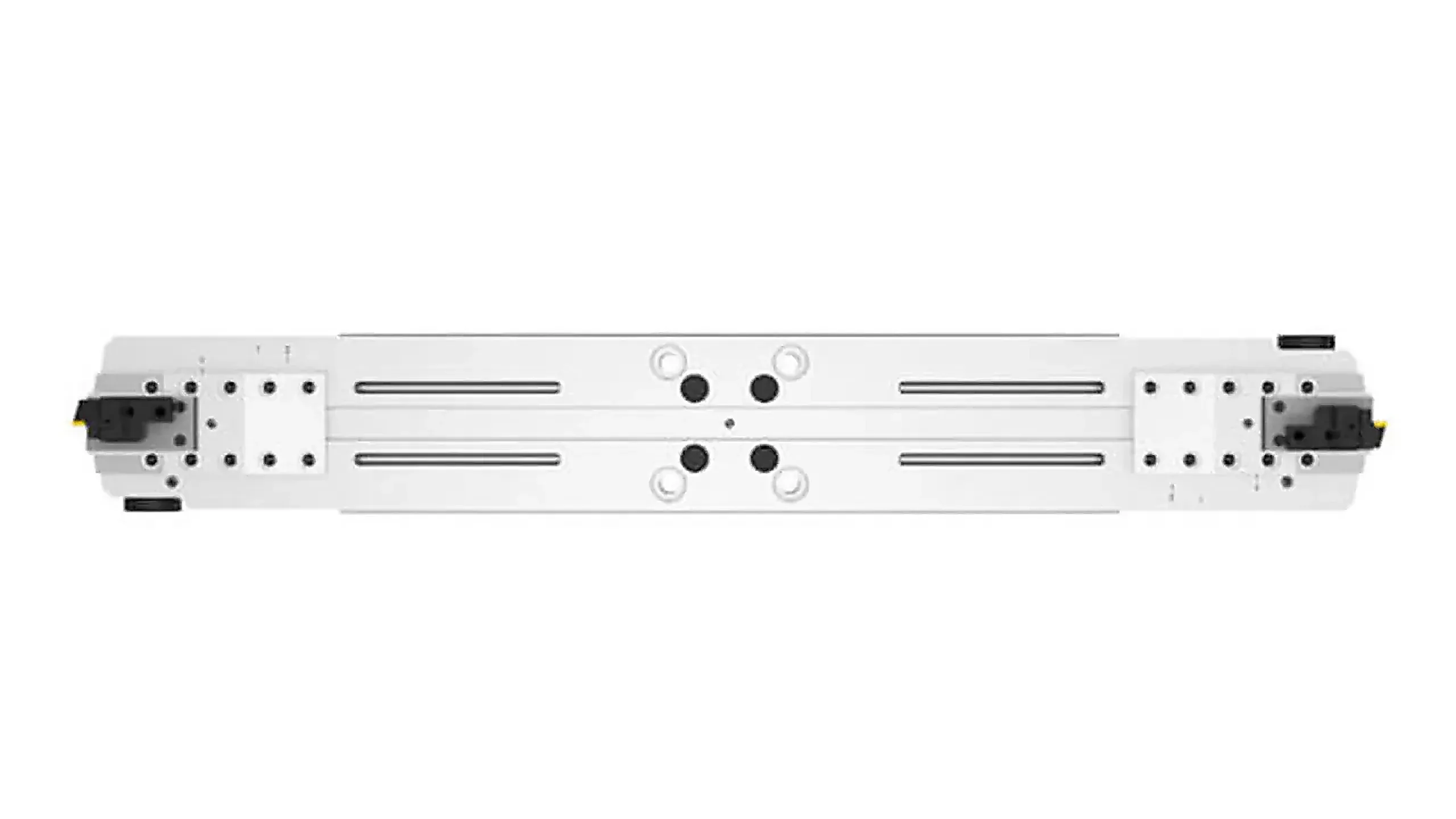

Изображение инструмента — Зубчатые салазки Flex, вид сверху

Черновое и крупные диаметры · Растачивание больших диаметров

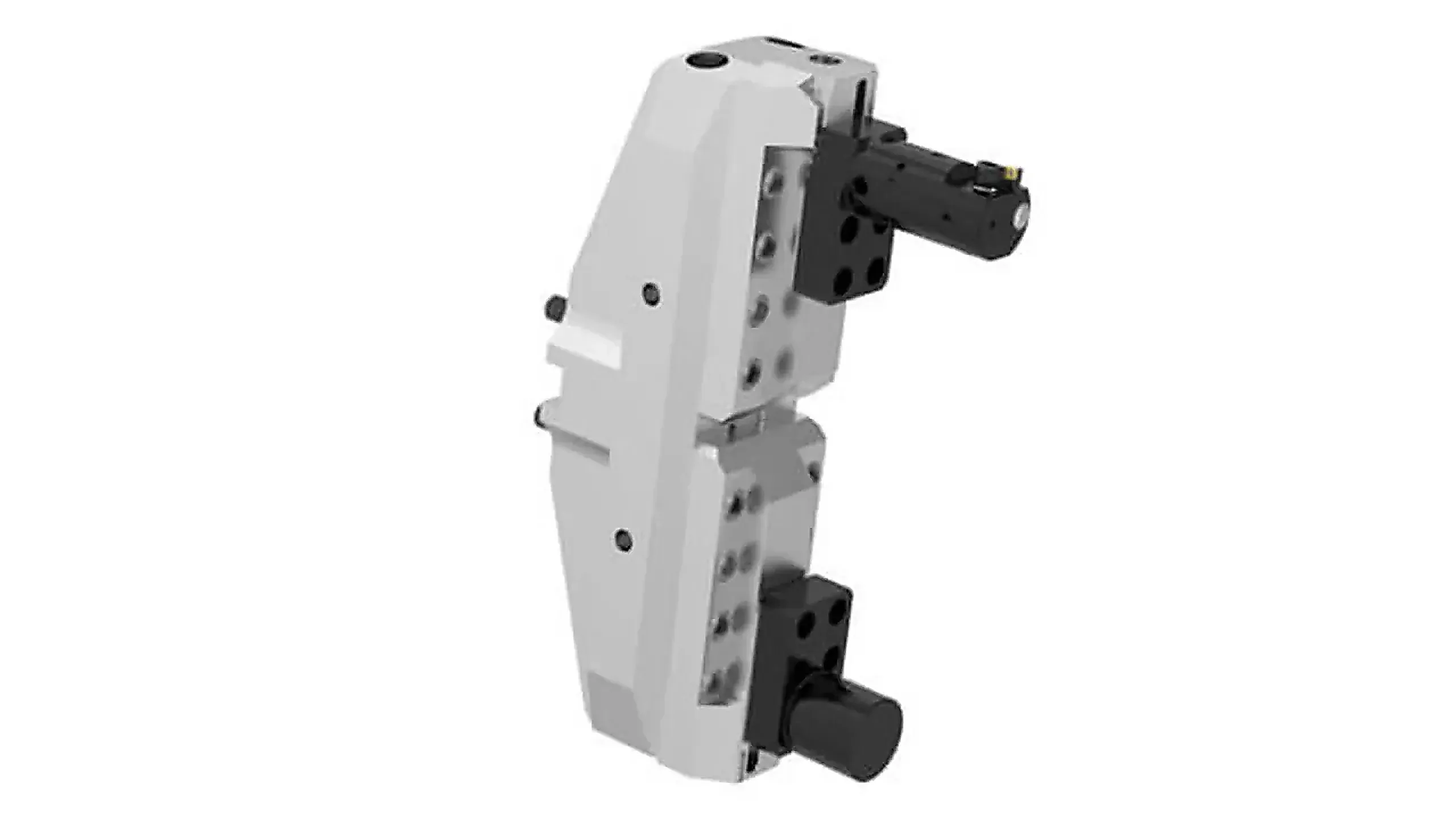

Alu-Line крупные диаметры Ø 200–3255 мм

Alu-Line: отверстия 200,00–3255,00 мм, зубчатые кассеты, салазки Eco, артикул 349015.

Растачивание больших диаметров 200,00–3255,00 мм при меньшей массе алюминиевого корпуса. Возможны черновой, чистовой и совмещённый проходы. Кассеты 537 ставятся на зубчатые корпуса этого диапазона.

Назначение

Салазки Eco — артикул 349015. Не заменяет чистовые головки до Ø 208 мм на стали.

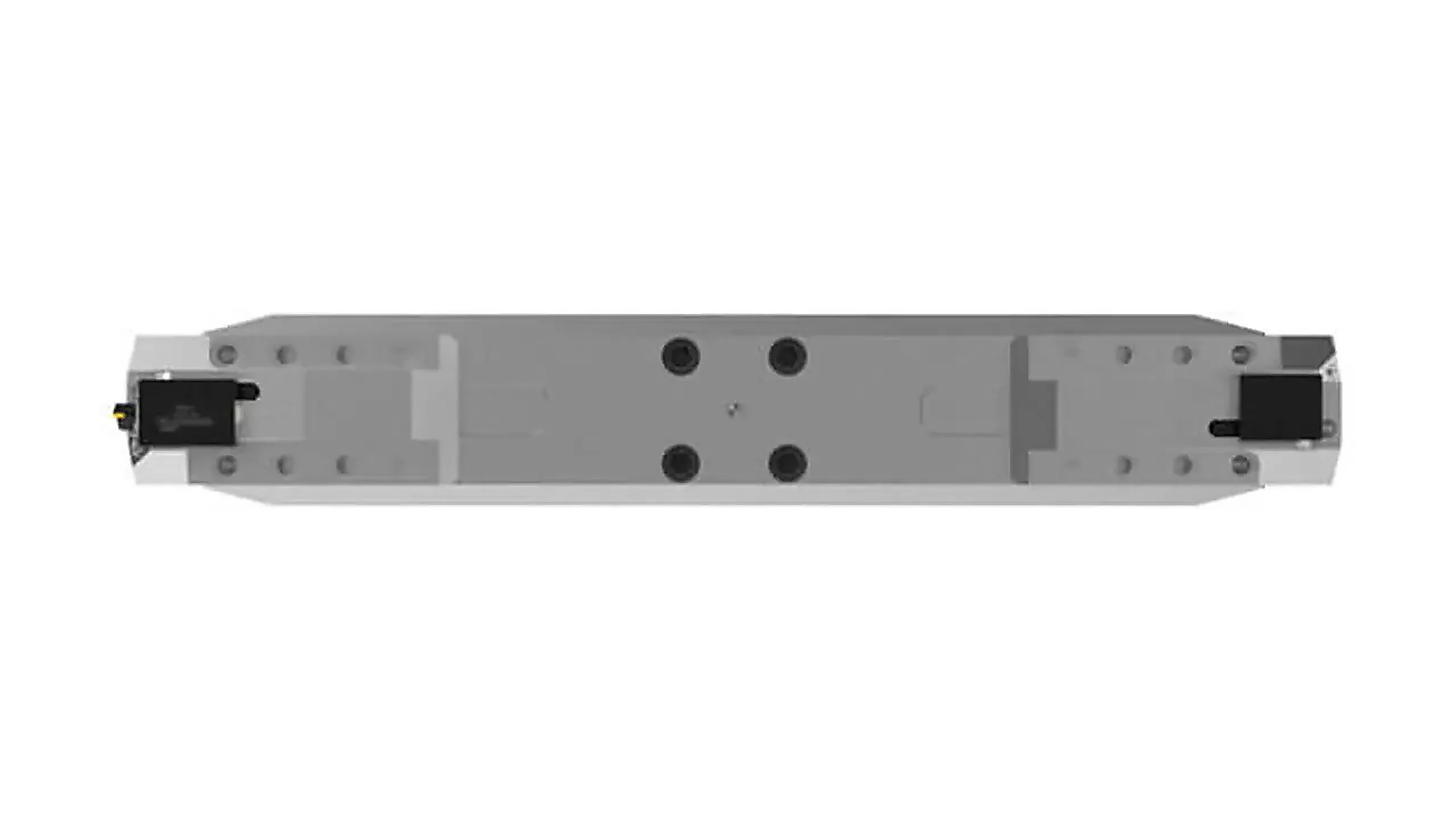

Принцип работы и конструкция

Кассета присоединяется через соединение MVS D40 или D60. Конус шпинделя выполнен на мастер-хвостовике, не на салазках и не на кассете.

Кассета перемещается по зубчатому посадочному полю. Противовес обязателен; балансировку выполняют на настроенном диаметре. Остаточный дисбаланс — по ISO 21940-11.

Технические параметры

Диапазон 200,00–3255,00 мм, соединение MVS D40/D60, салазки Eco 349015 — в таблице линейки. Предельная частота вращения артикула — конструктивный предел, не рекомендуемый режим.

Параметр	Значение
Диапазон Ø	200,00–3255,00 мм
Соединение	MVS D40 / D60
Салазки Eco	арт. 349015

Соответствие стандартам

Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS D40 или D60. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832.

Применение и подбор

Сначала диаметр отверстия и вылет кассеты, затем противовес и предельную частоту по таблице. Мастер-хвостовик — по типу конуса шпинделя и массе сборки.

В запросе указывают артикул, диаметр D1 и типоразмер соединения MVS.

Растачивание крупных отверстий 200,00–3255,00 мм кассетами Alu-Line. Зубчатые салазки Eco — арт. 349015.
