Головки UPA для торцевания и растачивания

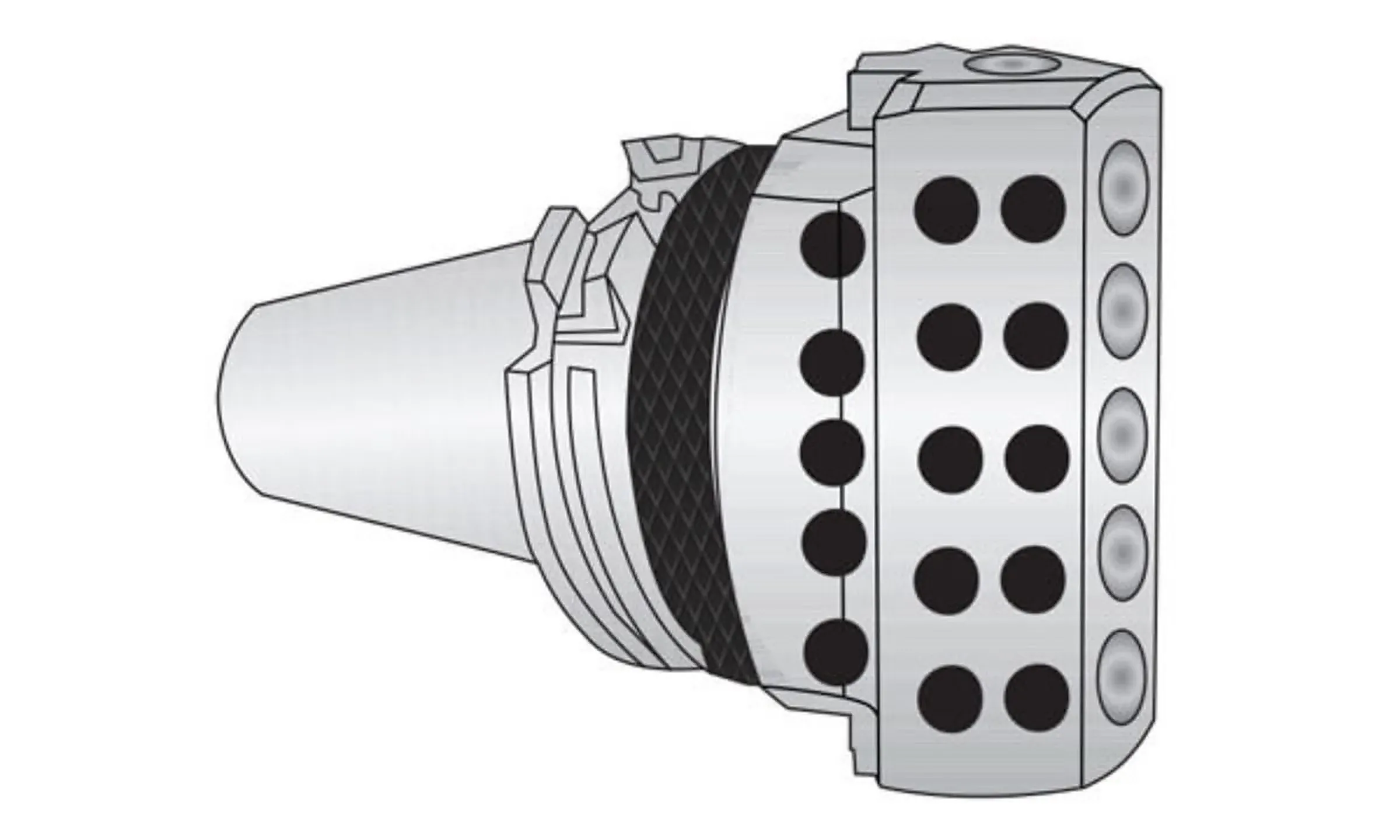

Головки UPA 3, UPA 4 и UPA 5-S 6: торцевание и растачивание неподвижной заготовки, Ø 0–620 мм, ход салазок до 112 мм. Хвостовик «только для UPA 4» на другие корпуса не ставится.
Инструмент работает по неподвижно закреплённой заготовке. UPA 3 не взаимозаменяема с UPA 5-S 6. На вращающейся расточной сборке с соединением MVS применяют чистовые и черновые головки, не UPA.
Принцип работы и конструкция
Салазки несут резец; ход до 112 мм. Конус шпинделя — на хвостовике самой головки: SK по DIN 69871, DIN 2080, CAT, конус Морзе по DIN 1806. Соединение MVS интерфейсом UPA не является.
Принадлежности, переходные втулки и хвостовики привязаны к типоразмеру корпуса. Резцовые державки UPA с кассетами чистовых головок не смешивают.
Технические параметры
Диапазон, ход салазок, D2 и масса — в таблице артикула выбранного типоразмера. Частота вращения в обзоре — предел по ISO 15641, не режим.
| Параметр | Значение |
|---|---|
| Ø | 0–620 мм |
| Ход салазок | до 112 мм |
| Линейки | 3, 4, 5-S 6 |
Соответствие стандартам
SK — DIN 69871. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297. Конус Морзе — DIN 1806 / ГОСТ 25557-2016 (MOD ISO 296).
ГОСТ 25827-2014 и ГОСТ 25557-2016 — MOD, не IDT.
Применение и подбор
Выбирают типоразмер по диаметру и ходу салазок, затем конус шпинделя и оснастку. В запросе: артикул, диапазон растачивания, тип конуса.
Примечания линейки
Листы линейки
Универсальные головки UPA
- Расточная головка UPA 3 и принадлежности
Переходные втулки UPA 3
- Принадлежности UPA 3
Хвостовики UPA 3 · CAT / SK / DIN 2080
Хвостовики UPA 3: CAT с метрической резьбой; SK DIN 69871; DIN 2080 — конус 7:24, ручная смена. ISO 30/40/50 — размер конуса, не документ ISO.
