Хвостовики UPA 3 · NMTB и конус Морзе · стр. 321
Универсальные головки UPA
Хвостовики UPA 3 · NMTB и конус Морзе.
Назначение
Хвостовики универсальных головок UPA под конус шпинделя станка. Конус выполнен на этом хвостовике, не на отдельном мастер-хвостовике MVS.
Принцип работы и конструкция
На строках встречаются CAT, SK по DIN 69871, DIN 2080, NMTB и конус Морзе. Хвостовик с пометкой «только для UPA 4» на UPA 3 и UPA 5-S 6 не ставят.
Технические параметры
Тип конуса и присоединительные размеры — в таблице этого листа.
Соответствие стандартам
SK — DIN 69871, конус — DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016.
DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297. Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
В запросе указывают артикул хвостовика, типоразмер UPA и тип конуса шпинделя.

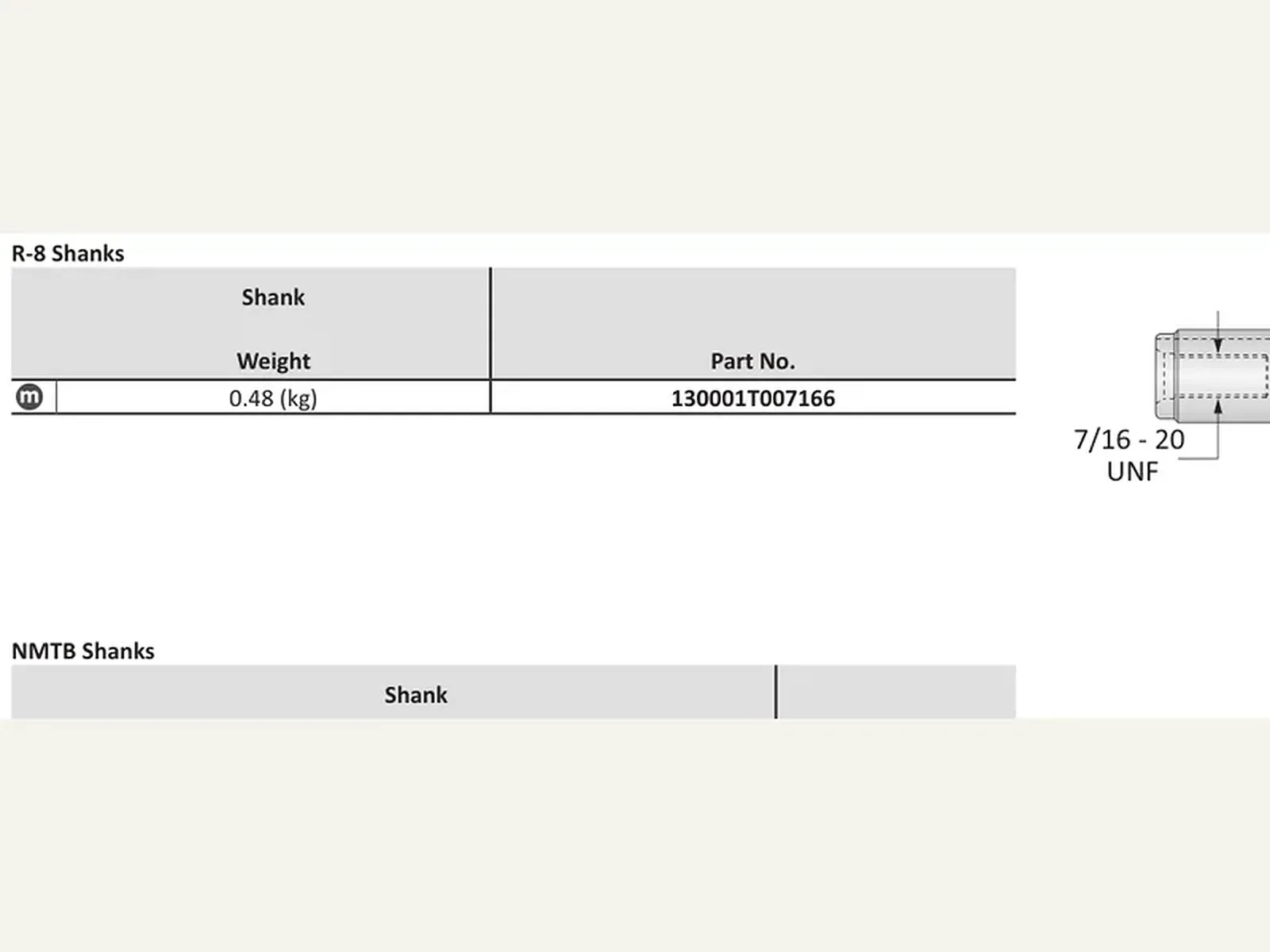

Хвостовики UPA 3
2 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Стиль | D10, мм | Масса, кг | Артикул |
|---|---|---|---|
| NMTB 40 | 5/8- 11 | 0.90 (кг) | 130001T004498 D Заказать |
| NMTB 50 | 1 - 8 | 2.63 (кг) | 130001T004480 10 Заказать |
Хвостовики UPA 3 · 2
3 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Конус Морзе | |||||
|---|---|---|---|---|---|
| Хвостовик | |||||
| Конус Морзе | Стиль | Тип | D, мм | Масса, кг | Артикул |
| — | MT 3 | DIN 1806 | 10 | 0.30 (кг) | 130001T004509 Заказать |
| — | MT 4 | DIN 2207 | - | 0.70 (кг) | 130001T004256 Заказать |
| — | — | — | M16 | — | — |
