Модульная система MVS
Промежуточные модули MVS Wohlhaupter
Промежуточные модули стоят между мастер-хвостовиком и расточной головкой или державкой: удлинители, редукционные переходники, переходник 248 и виброгасящий модуль NOVITECH. 10×D в каталоге относится только к NOVITECH, не ко всем удлинителям.

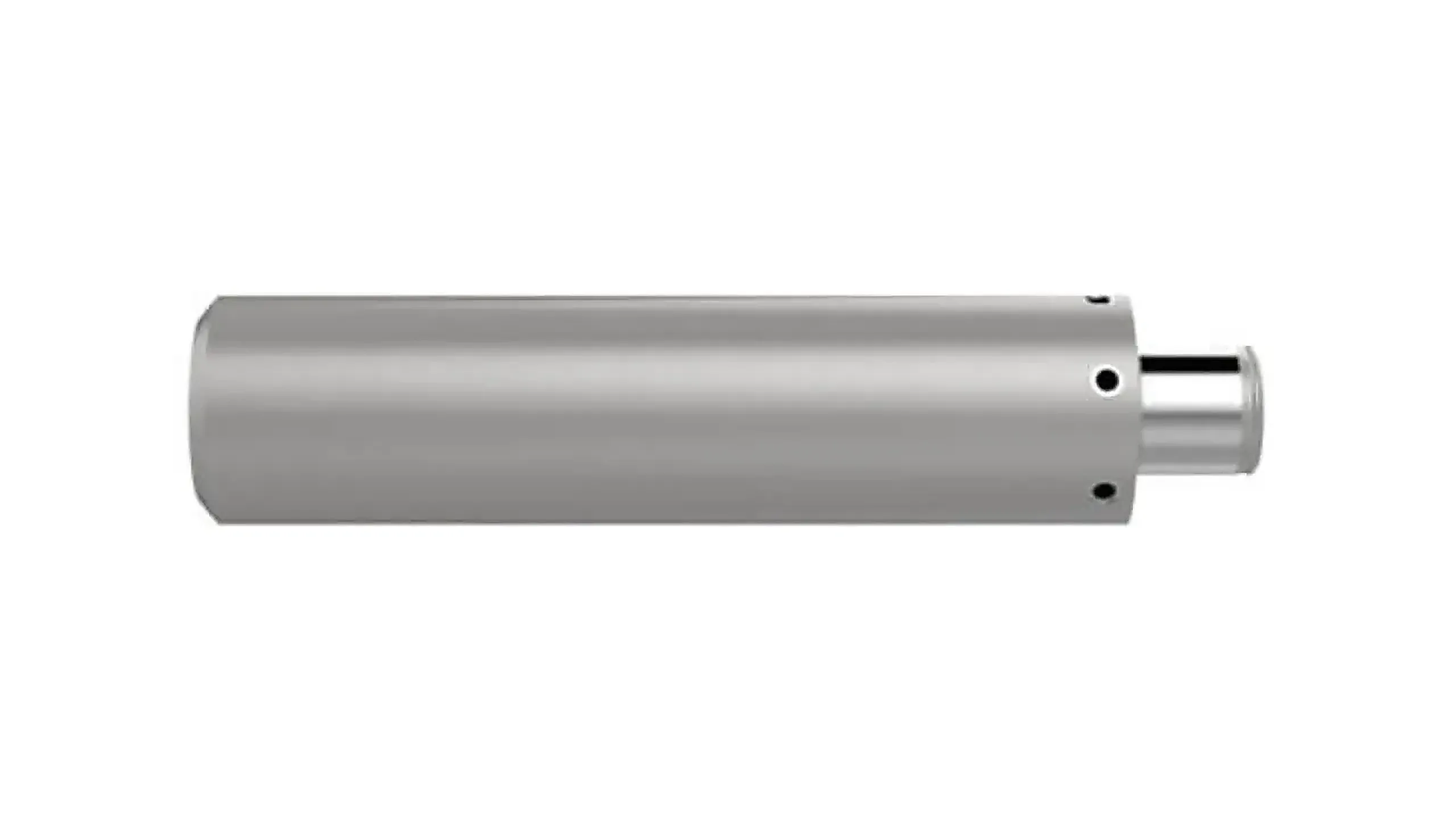

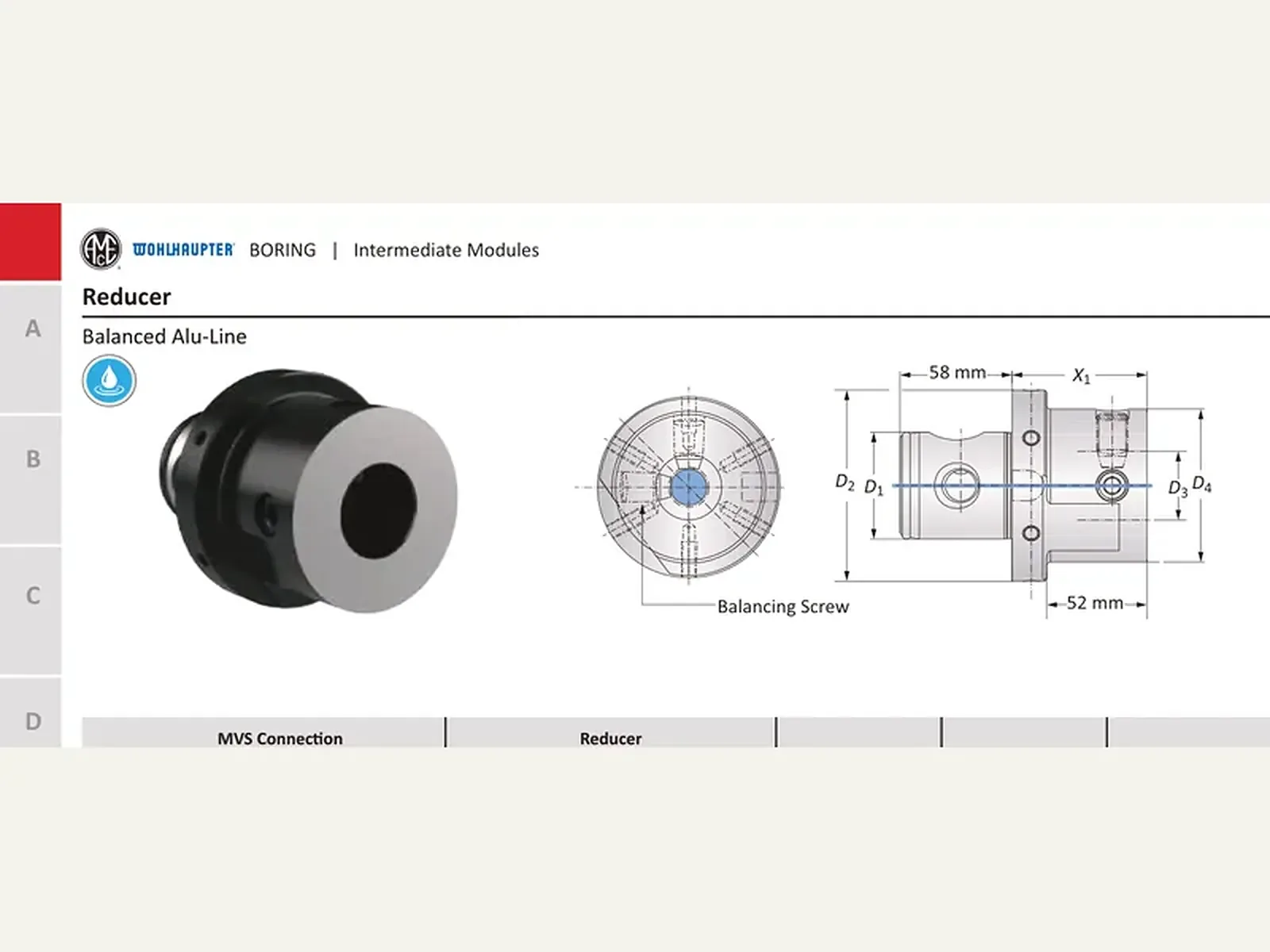

Промежуточный модуль набирает вылет и, если нужно, меняет типоразмер соединения MVS. Удлинитель наращивает вылет; редукционный переходник ставит меньший типоразмер соединения у режущей кромки; переходник 248 вводит головку с цилиндром M8×1 в цепочку MVS.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Промежуточные модули MVS | длина и типоразмер соединения MVS | удлинители, редукционные переходники, переходники 248, виброгасящий модуль NOVITECH; 10×D только у NOVITECH |
Цифры с листов каталога B10. Допуск конкретной позиции — в таблице артикула.
Назначение
Виброгасящий модуль NOVITECH гасит вибрацию при резании на большом L/D; удлинитель из тяжёлого сплава повышает жёсткость, но NOVITECH не заменяет. Конуса шпинделя на модуле нет. Картридж Lay Down модуль не заменяет и в расчёт длины сборки не входит.
Принцип работы и конструкция
Сборка начинается от типа шпинделя: мастер-хвостовик → соединение MVS → промежуточный модуль → головка или державка. Вылет держат максимально крупным типоразмером соединения; редукцию делают одним редукционным переходником ближе к кромке.

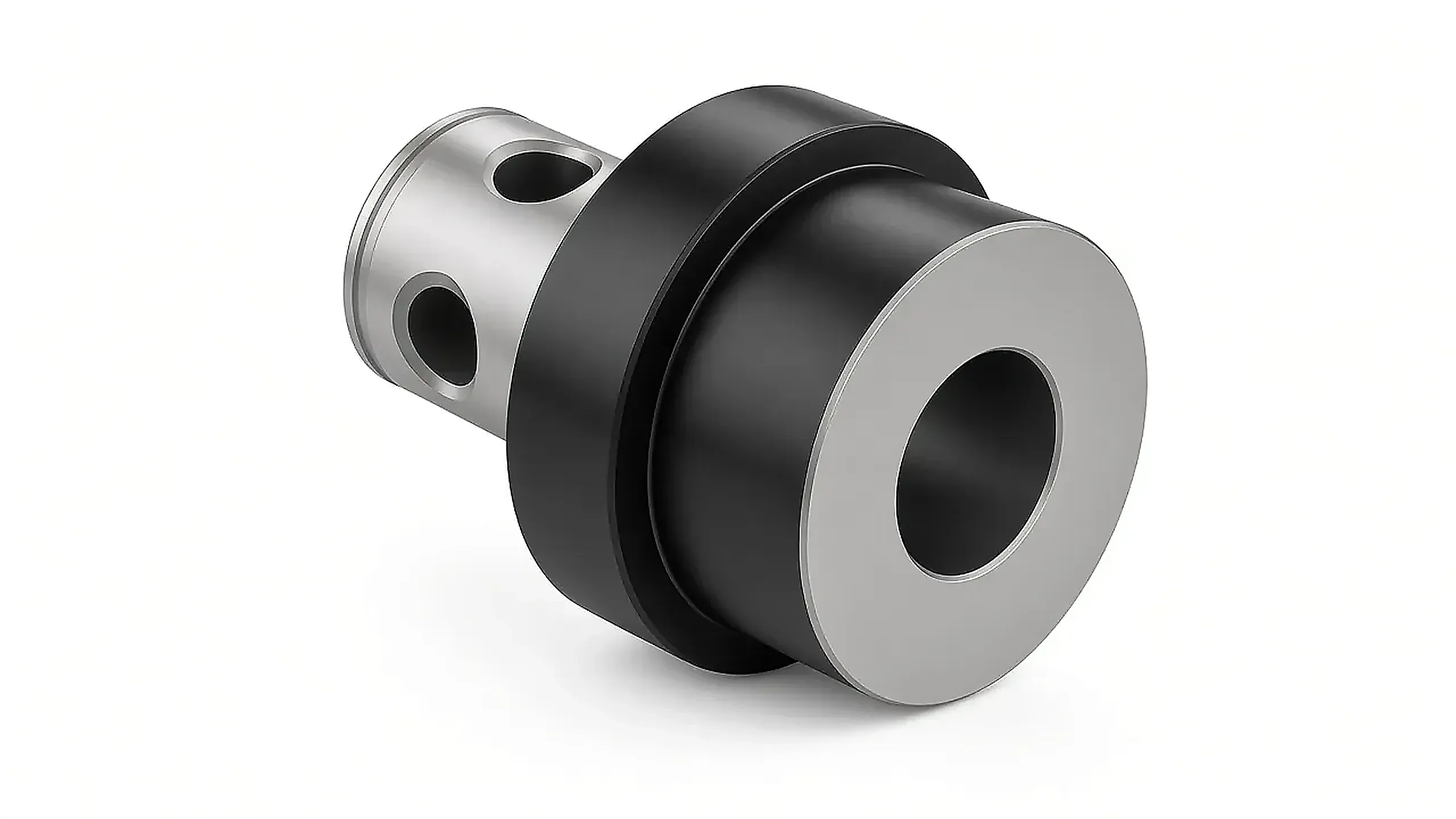

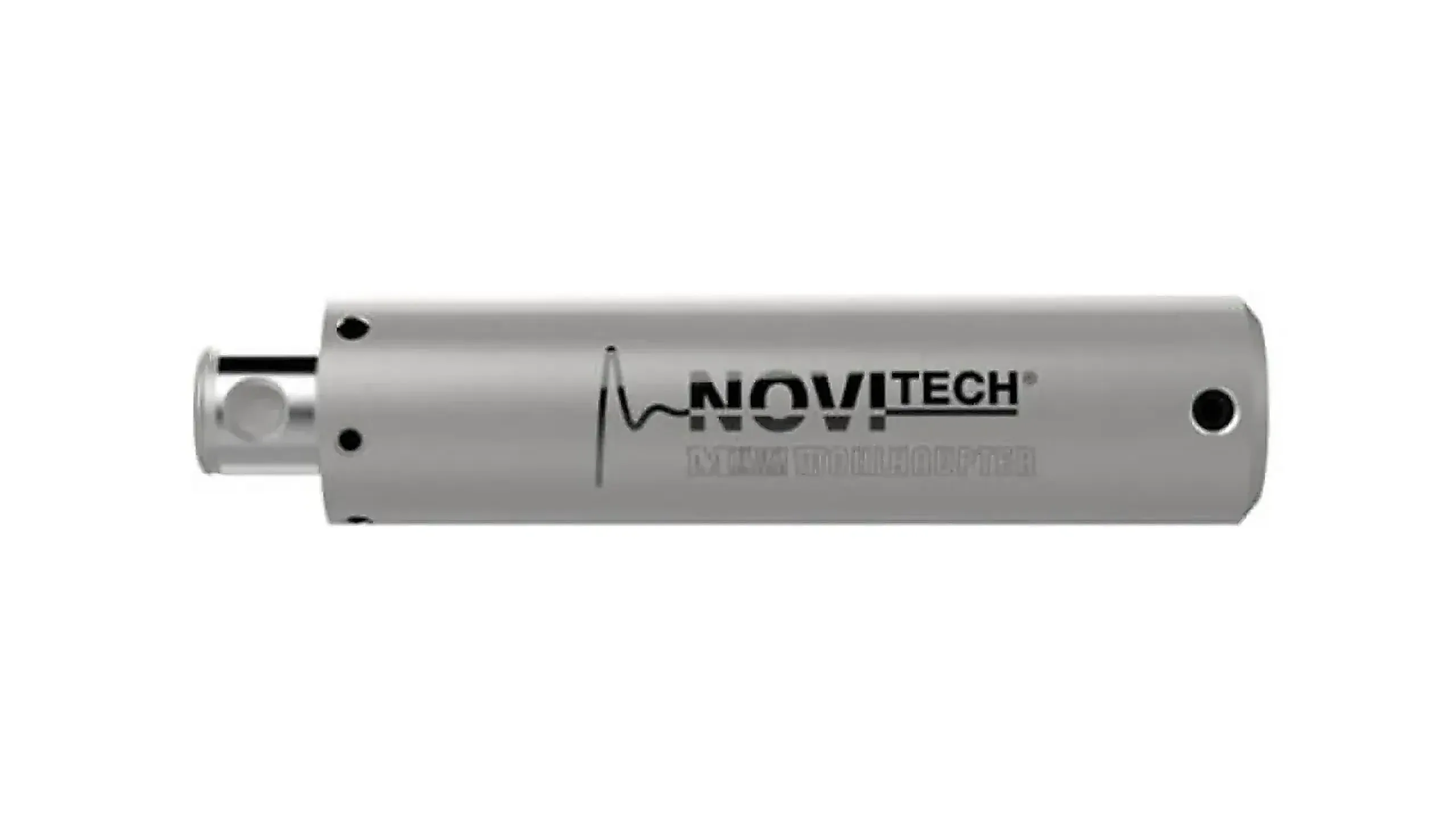

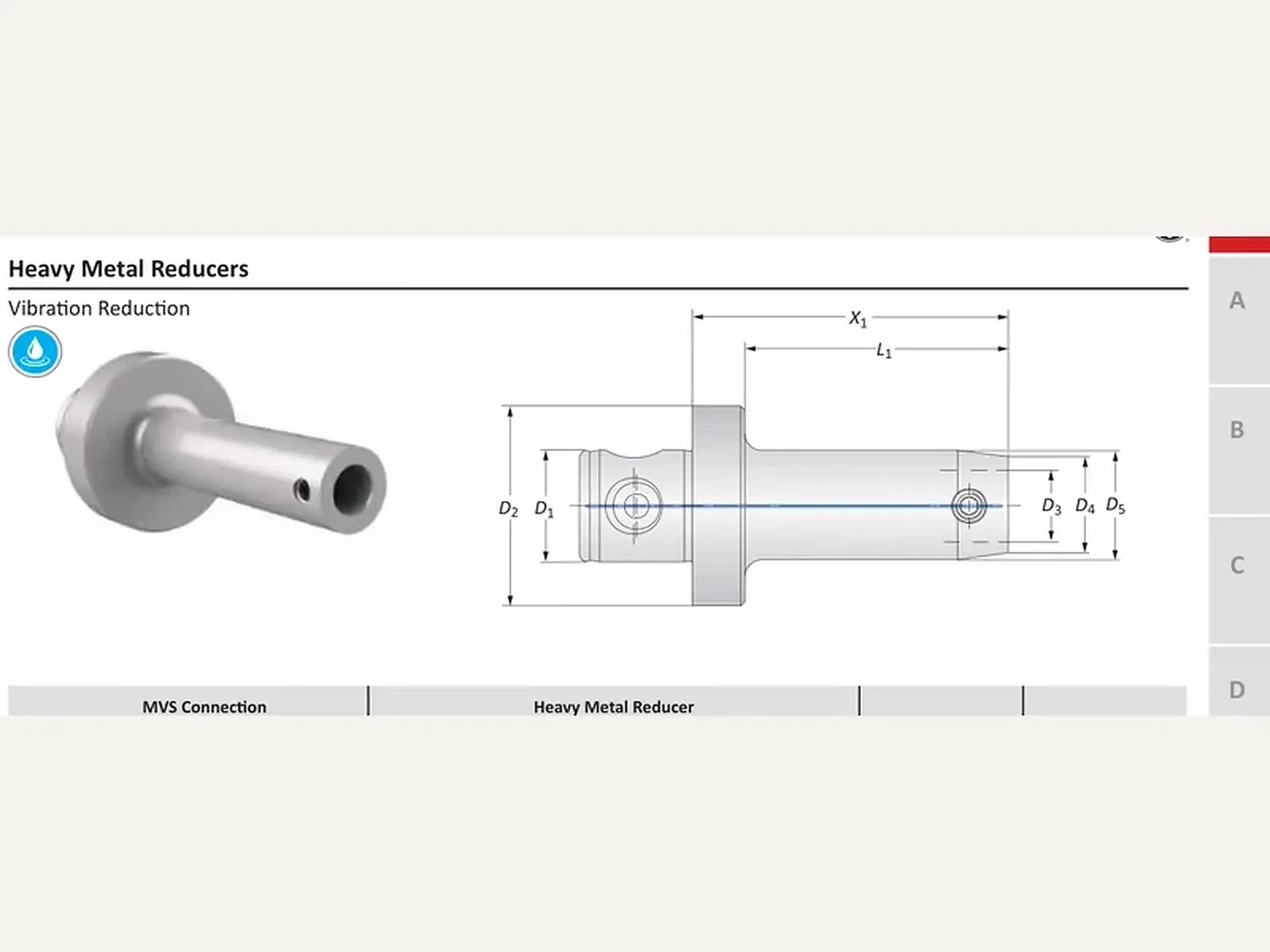

Виброгасящий модуль NOVITECH ставят ближе к режущей кромке: он повышает динамическую жёсткость и не заменяет стальной удлинитель. Удлинитель из тяжёлого сплава берут, когда L/D стальной оправки уже недостаточен. 10×D в каталоге — предел модуля NOVITECH.
Технические параметры
Диаметр обработки с NOVITECH и пределы L/D по материалу — в таблице этой страницы. 10×D не распространяют на алюминиевые и стальные удлинители.
| Параметр | Значение |
|---|---|
| Модуль NOVITECH | до 10×D |
| Диаметр обработки с модулями NOVITECH | 50,00–205,00 мм |
| Материалы промежуточных модулей | сталь, алюминиевый сплав, тяжёлый сплав |
| Порог применения демпфированных сборок | вылет свыше 4 диаметров |
| Балансировка | каждый компонент балансируется отдельно |
| Точность позиционирования соединения MVS | менее 3 мкм при смене инструмента |
Соответствие стандартам
На модуле — соединение MVS; конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента. Остаточный дисбаланс сборки — ISO 16084 (г·мм); классы G из ISO 1940-1 к инструментальным системам не применяют. Российского стандарта на соединение MVS нет.
Применение и подбор
Сначала вылет от торца шпинделя до кромки и отношение L/D, затем типоразмер соединения MVS, который проходит в отверстие. Редукционный переходник — один, ближе к кромке. При большом L/D — виброгасящий модуль NOVITECH или удлинитель из тяжёлого сплава. Для головки 248 нужен переходник 248.
В запросе: артикул модуля, типоразмеры соединения MVS с обеих сторон, вылет в сборе.
