Пластины и спецрешения

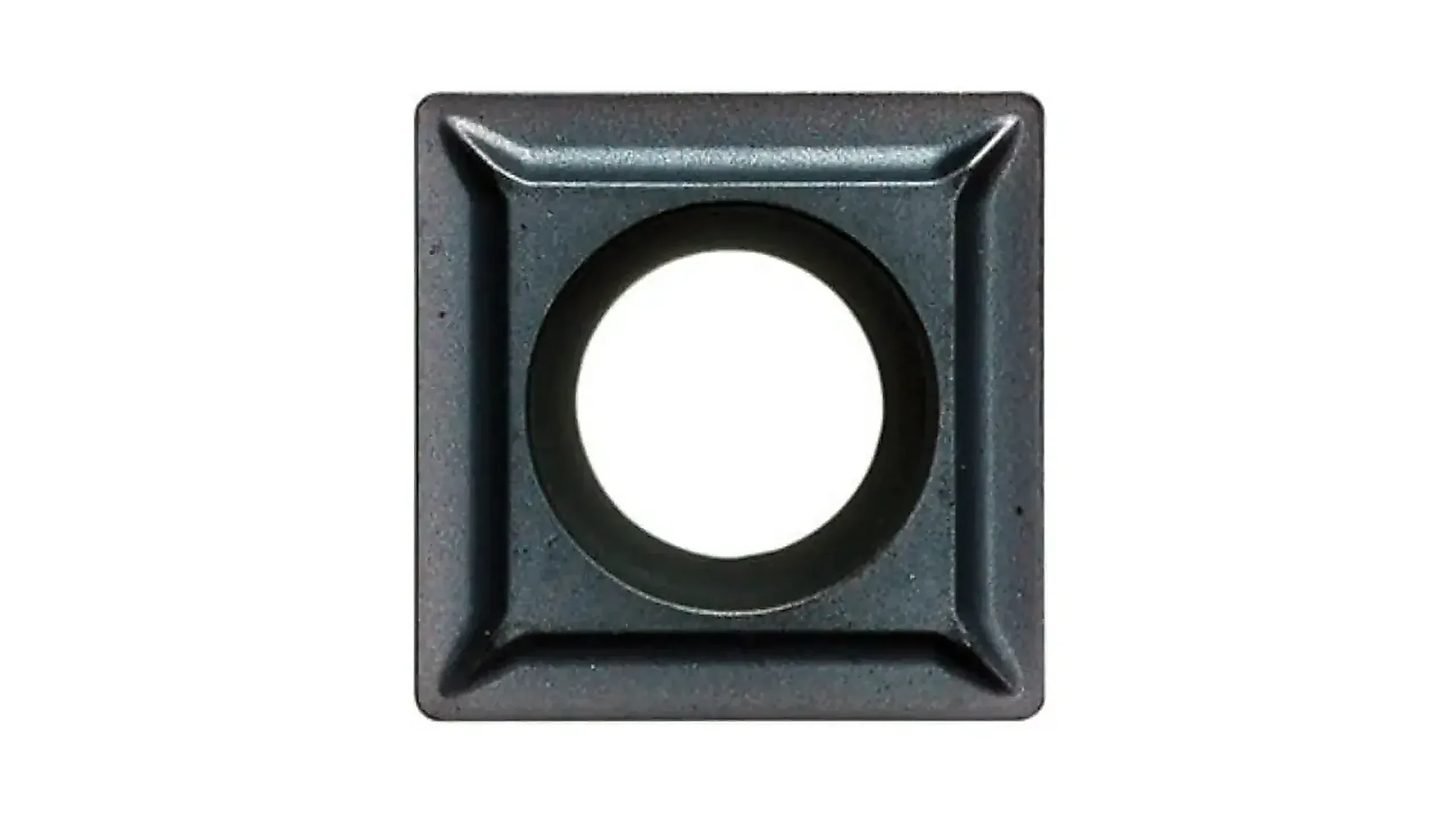

Сменные пластины Wohlhaupter для растачивания
Сменные пластины Wohlhaupter для растачивания и обработки канавок: твёрдый сплав без покрытия и с покрытием, кермет, CBN, PCD и керамика. Обозначение — по DIN ISO 1832, группы обрабатываемого материала — по ГОСТ Р ИСО 513-2019 (P, M, K, N, S, H).
Сменные пластины: обозначения сменных пластин — DIN ISO 1832. Полосы P/M/K/N/S/H — область применения ISO (буквы P–H), не суффикс артикула Wohlhaupter.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 (система обозначений), не идентичен ISO 1832:2017 (карточка Росстандарта).
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| СМП Wohlhaupter | ISO 1832 / лист 229 | WHW без покрытия, WHC с покрытием, кермет, CBN, PCD, керамика; шкалы P–H 05–40 |
| Код завода | заводской F-код | форма / радиус / допуск / L-N-R / геометрия — не ISO 1832 |
| Формы | 20, 39, 47, 101–105… | расточные и канавочные; стружколомы 108–860 |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Назначение
Программа охватывает твёрдый сплав без покрытия (HW) и с покрытием (HC), кермет, кубический нитрид бора, поликристаллический алмаз и керамику. Заводской артикул Wohlhaupter и обозначение по DIN ISO 1832 задают одну пластину с двух сторон: складской артикул и код ISO друг друга не подменяют.
Принцип работы и конструкция

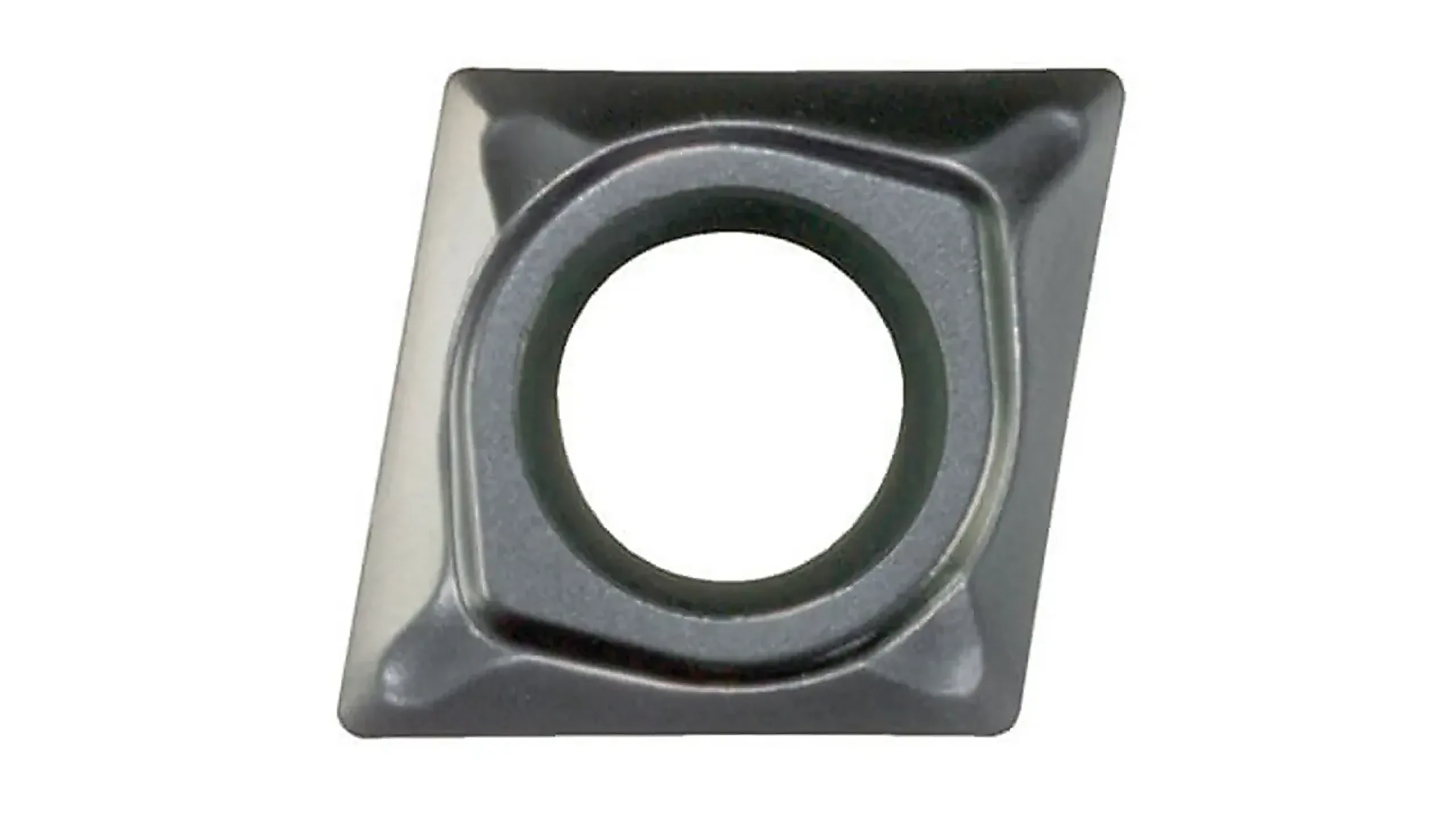

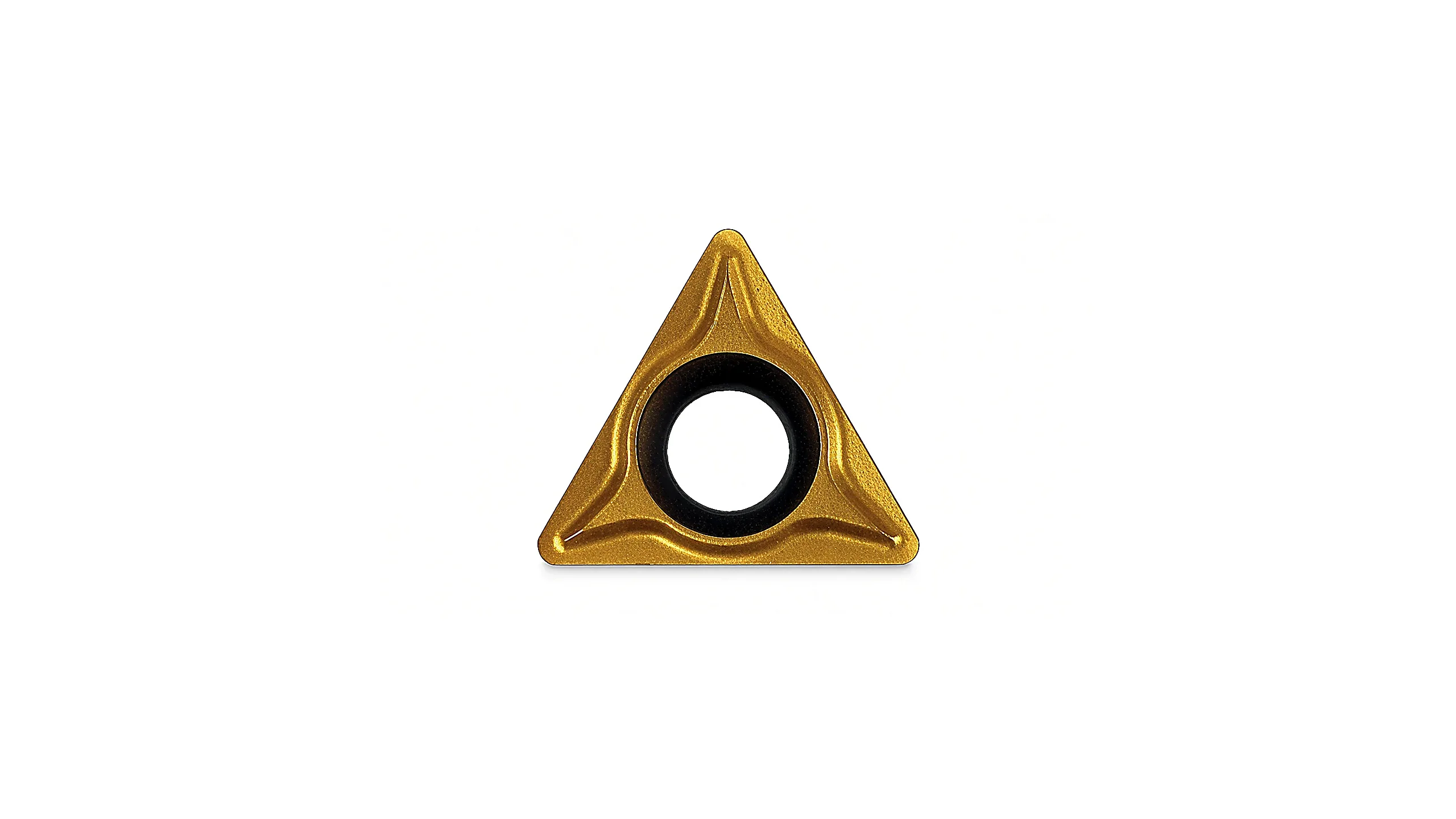

Основа из твёрдого сплава (ГОСТ 25751-83), покрытие и геометрия — форма пластины, задний угол, стружколом и радиус при вершине — определяют стойкость (ISO 3685) и шероховатость (ISO 21920-2). Форма Wohlhaupter 20 — треугольная пластина ISO T (TOGX); 91° — угол в плане держателя, не угол пластины. Форма 101 — ромб 80°. Канавочные формы 89–91 и 304) задаёт посадку в державке и не равна коду DIN ISO 1832: одному обозначению ISO соответствуют несколько геометрий.
Зачищающая кромка (Wiper) выглаживает след подачи и позволяет поднять подачу при той же шероховатости. Марки пишут как WHC164, а не по ГОСТ 3882-74 (Т15К6): покрытие и стружколом в ту систему не входят.
Технические параметры
Свод форм и групп обрабатываемого материала — в таблице раздела. Режимы резания конкретной марки берут из матрицы артикула, не усредняют по разделу.
| Параметр | Значение |
|---|---|
| Режущие материалы | твёрдый сплав без покрытия и с покрытием, кермет и покрытый кермет, CBN и покрытый CBN, поликристаллический алмаз, керамика |
| Формы пластин для растачивания | 211, 20, 161, 163, 47, 101, 103, 104, 105, 37, 39, 112, 113, 114, 04, 05 |

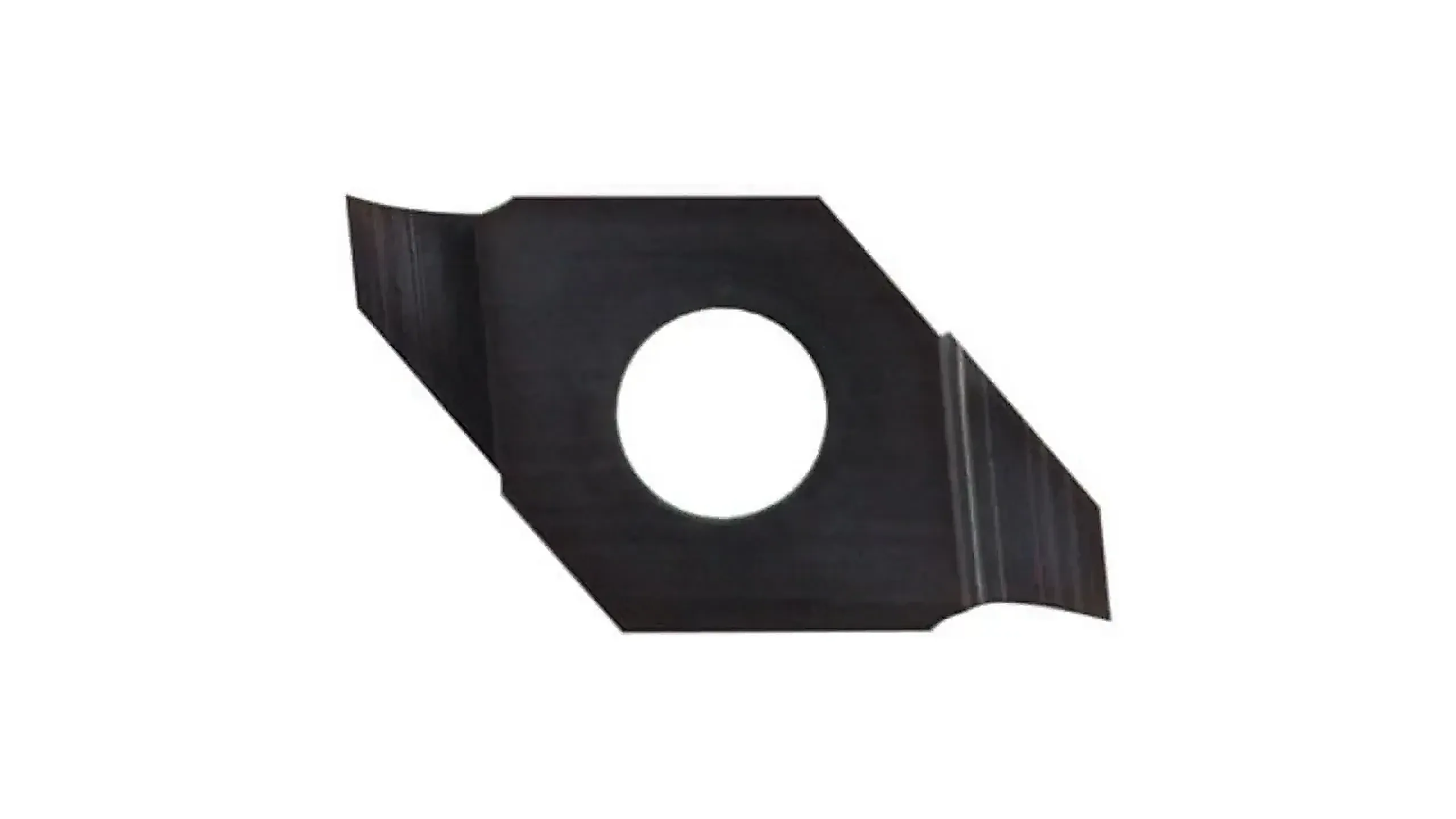

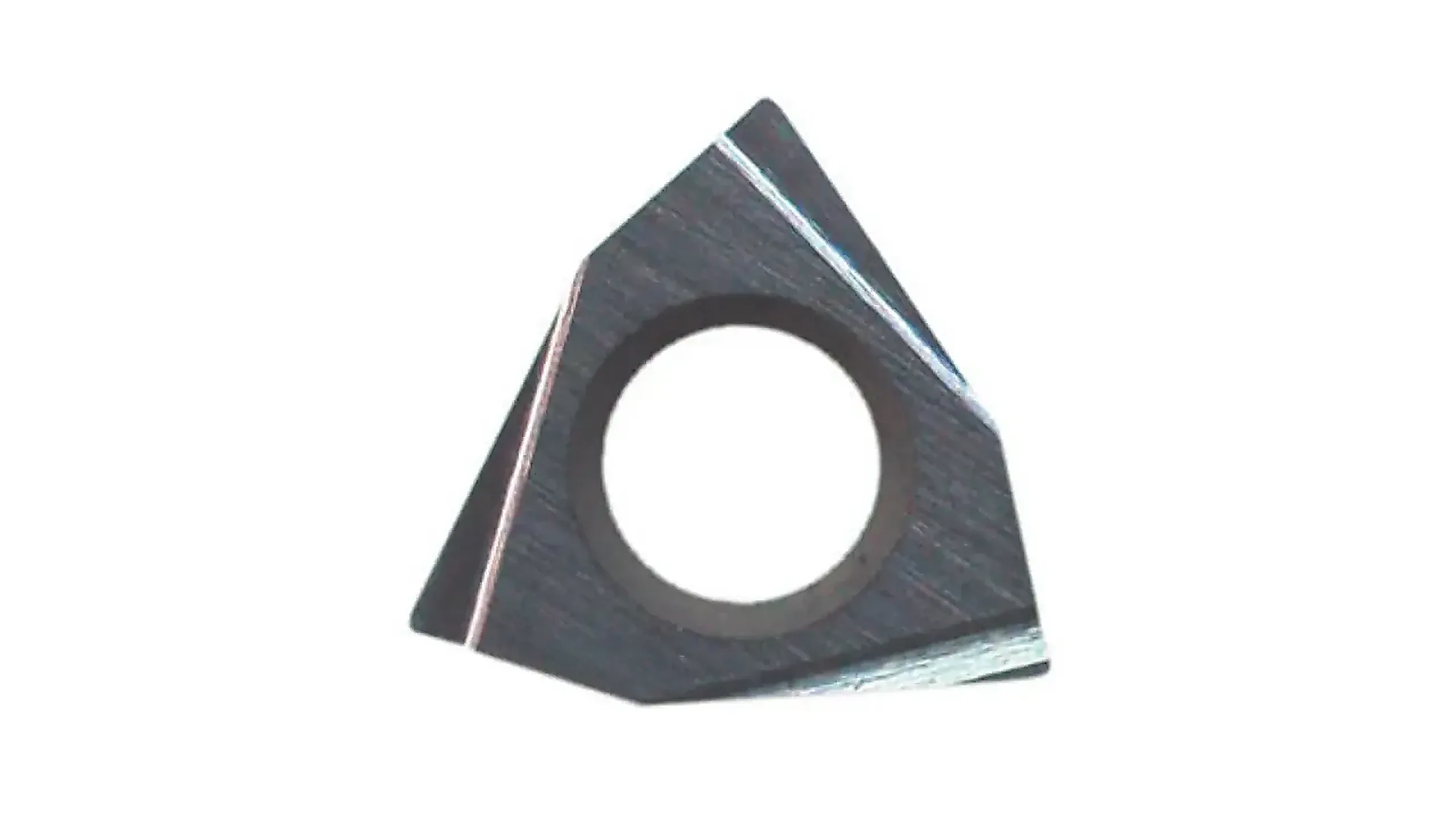

| Формы пластин для обработки канавок | 89, 90, 91, 304, 325 |
| Группы применения по обрабатываемому материалу | P, M, K, N, S, H |
| Числовой индекс группы применения | от 05 до 40 |
Соответствие стандартам
Сменные пластины обозначают по DIN ISO 1832. Группы обрабатываемого материала P, M, K, N, S, H — по ГОСТ Р ИСО 513-2019 (ISO 513). Стойкость — ISO 3685, шероховатость — ISO 21920-2. Основа — твёрдый сплав по ГОСТ 25751-83.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. ГОСТ Р ИСО 513-2019 идентичен ISO 513:2012. Буквы группы материала в артикул Wohlhaupter не входят.
Применение и подбор
Сначала назначают форму посадки под державку, затем геометрию и радиус при вершине, затем марку под группу обрабатываемого материала. В запросе указывают артикул Wohlhaupter, обозначение по DIN ISO 1832 и группу материала (P, M, K, N, S или H).
Линейки раздела
С чего начать в разделе пластин
Листы раздела
Сменные пластины Wohlhaupter
Марки, геометрии, формы, принадлежности и режимы — 44 листа линейки. Таблицы артикулов открываются на страницах тем, а не дублируются на этой странице раздела.
1 продукт · 44 листа
