Combi-Line — черновое и чистовое растачивание Ø 24,50–201 мм
Combi-Line совмещает черновое и чистовое растачивание на одном корпусе: передняя державка снимает основной припуск, чистовая державка меньшего вылета доводит отверстие за тот же осевой проход. Диапазон 24,50–201,00 мм.
Combi-Line убирает из цикла отдельный чистовой инструмент и вторую установку: черновой и чистовой рез идут за один осевой проход на Ø 24,50–201,00 мм.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Combi-Line | Ø 24,50–201,00 мм | головка 401 снимает припуск, державка 402 доводит; формы 101 и 103 |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Назначение
Обе кромки закреплены в одном корпусе на одном соединении MVS, поэтому взаимное положение радиусов не зависит от смены инструмента. Если чистовой проход не нужен, берут отдельную двухрезцовую головку Twin Cutter.
Принцип работы и конструкция

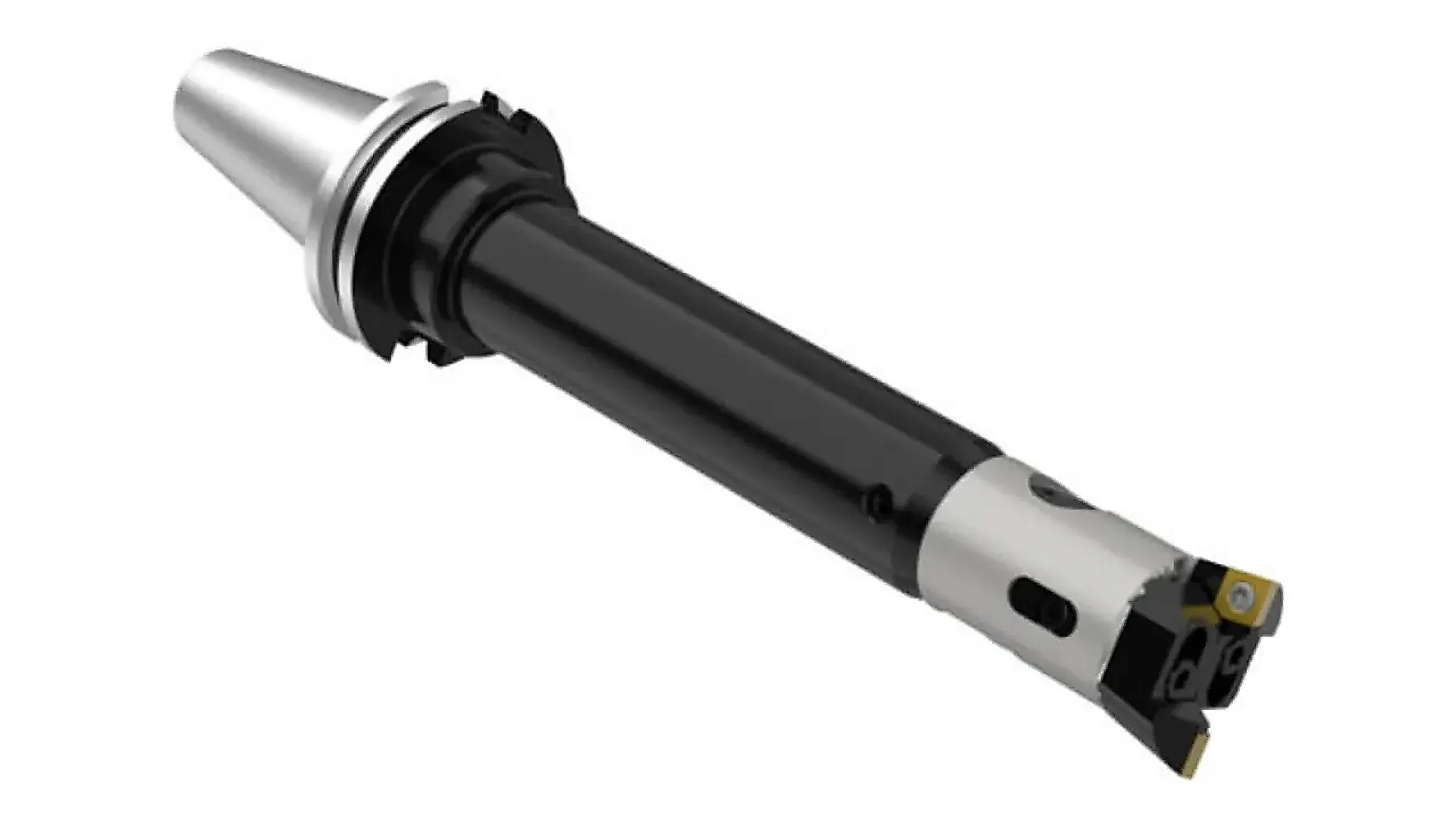

Сборку собирают по схеме «мастер-хвостовик → соединение MVS → зубчатый корпус → две державки сменных пластин». Конус шпинделя выполнен на мастер-хвостовике; на корпусе Combi-Line его нет.
Державки разнесены по оси и по радиусу. Передняя настроена на меньший радиус и снимает припуск; чистовая державка меньшего вылета настроена на конечный диаметр. Настройка режущей кромки чистовой державки выполняется по нониусной шкале; цена деления шкалы — 0,002 мм по диаметру. Подвод СОЖ — через инструмент. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Припуск по диаметру делят между кромками: до 4,00 мм — 50/50; 4,00–7,00 мм — 60/40; 7,00–10,00 мм — 70/30. При L/D больше 4:1 и при сильно прерывистом резании предварительное отверстие делают не более чем на 4,00 мм меньше чистового и оставляют только схему 50/50. Обе кромки идут с одной подачей, поэтому подачу назначают по чистовой поверхности.
Технические параметры
Диапазон 24,50–201,00 мм и цена деления шкалы 0,002 мм по диаметру — в таблице раздела. В таблице указана предельная окружная скорость 1524 м/мин: это конструктивный предел головки (в каталоге Max spindle speed), не рекомендуемый режим резания.
| Параметр | Значение |
|---|---|
| Диапазон обрабатываемых диаметров | 24,50–201,00 мм |
| Цена деления шкалы чистовой державки | 0,002 мм по диаметру |
| Предельная окружная скорость головки | 1524 м/мин |
| Подвод СОЖ через инструмент | есть |
| Состав сборки | зубчатый корпус, две державки пластин, мастер-хвостовик |
| Исполнения державок | со смещением по высоте, пластины в одном уровне, полустандартные |
| Точность позиционирования соединения MVS | менее 3 мкм при смене инструмента |
| Распределение припуска по диаметру | до 4,00 мм — 50/50; 4,00–7,00 мм — 60/40; 7,00–10,00 мм — 70/30 |
| L/D > 4:1 и сильно прерывистое резание | только 50/50; предварительное отверстие не более чем на 4,00 мм меньше чистового |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения артикула — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513 (P, M, K, N, S, H).
Применение и подбор
Combi-Line применяют при постоянной программе и предсказуемом припуске, когда нужно убрать отдельный чистовой инструмент и второе базирование.
По конечному диаметру выбирают типоразмер зубчатого корпуса и пару державок. По припуску — схему 50/50, 60/40 или 70/30 и разнесение по высоте либо кромки на одном уровне. При L/D больше 4:1 и при сильно прерывистом резании оставляют схему 50/50 и проверяют предварительное отверстие. Затем пластину по DIN ISO 1832 и ISO 513, мастер-хвостовик — по типу конуса шпинделя. В запросе указывают артикул, диаметр D1 и типоразмер соединения MVS.
