Combi-Line черновое и чистовое · стр. 129
Combi-Line черновое и чистовое
Combi-Line черновое и чистовое. Конус шпинделя выполнен на мастер-хвостовике.
Назначение

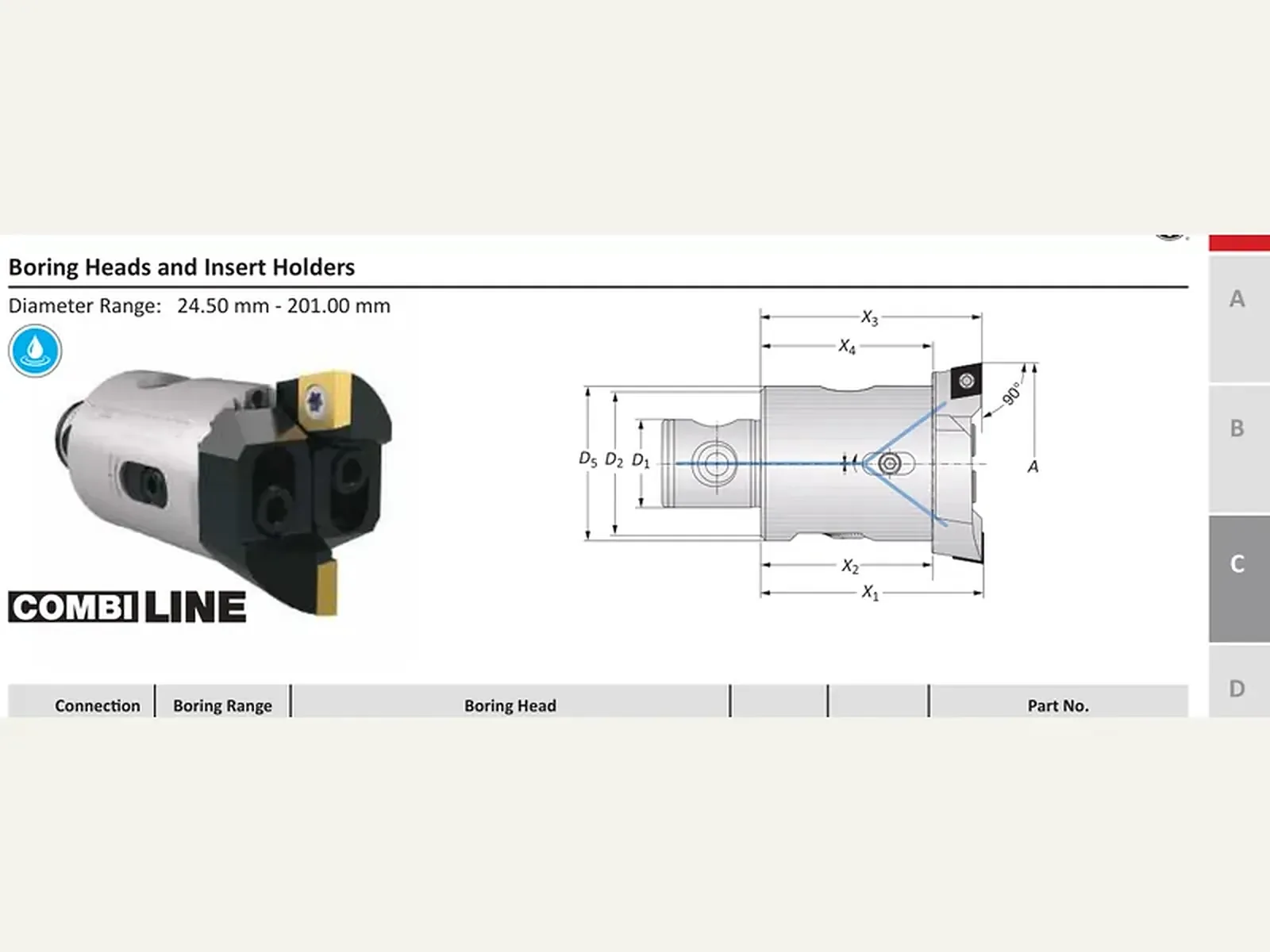

Лист Combi-Line: совмещённое черновое и чистовое растачивание. В таблице — артикулы, диаметры и массы этого исполнения.
Принцип работы и конструкция

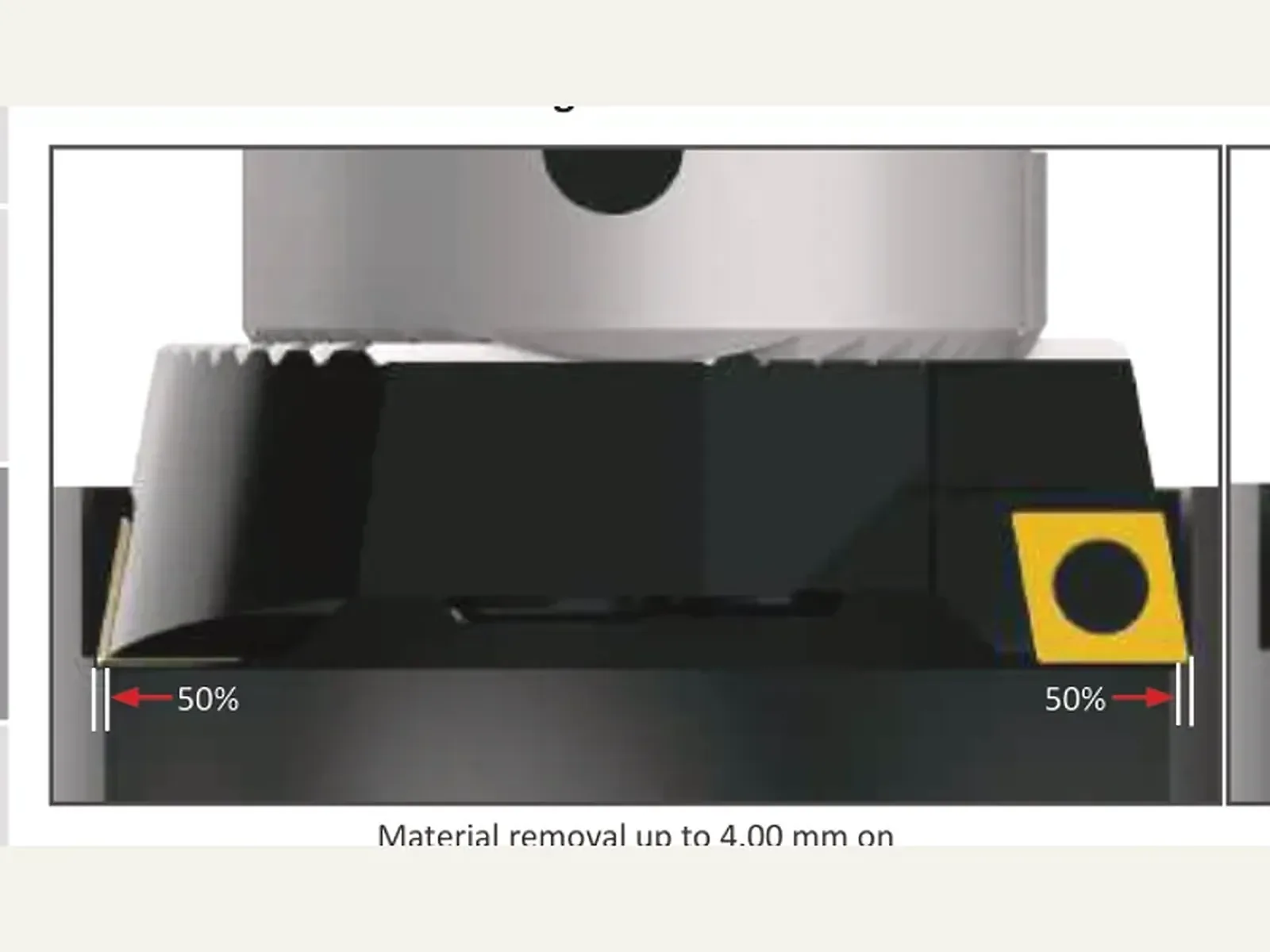

Combi-Line совмещает черновое и чистовое растачивание на одном корпусе: передняя державка снимает основной припуск, чистовая державка меньшего вылета доводит отверстие за тот же осевой проход.

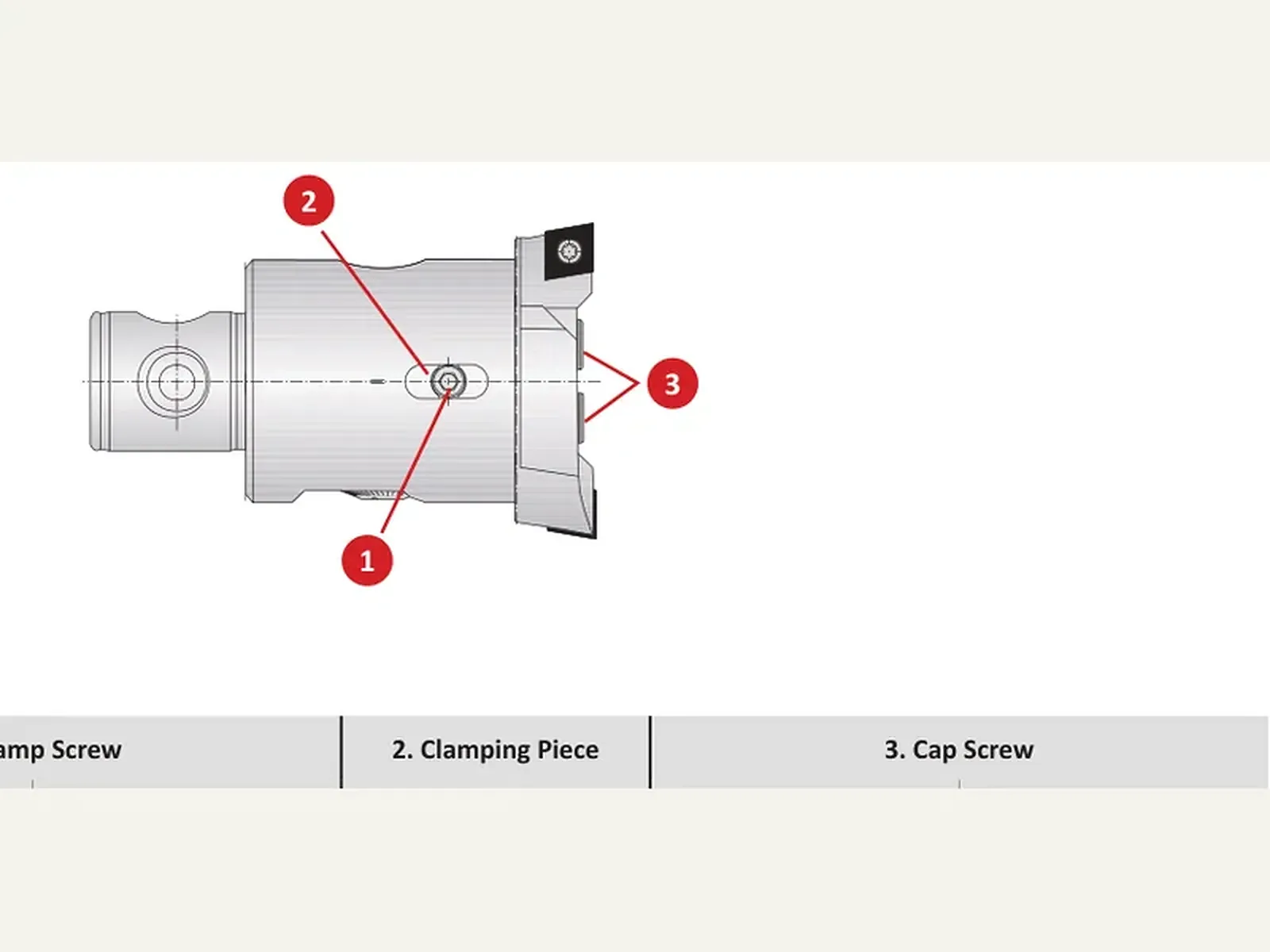

Обе кромки закреплены в одном корпусе. Модули присоединяют через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Максимальная частота вращения в обзоре головки — конструктивный предел инструмента по условиям прочности и балансировки (ISO 15641), а не рекомендуемый режим резания.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832, группа обрабатываемого материала — по ISO 513.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Технические данные
- Чистовой диаметр
- 50 мм (+/- 0,013 мм)
- Диаметр предварительного отверстия
- 45 мм

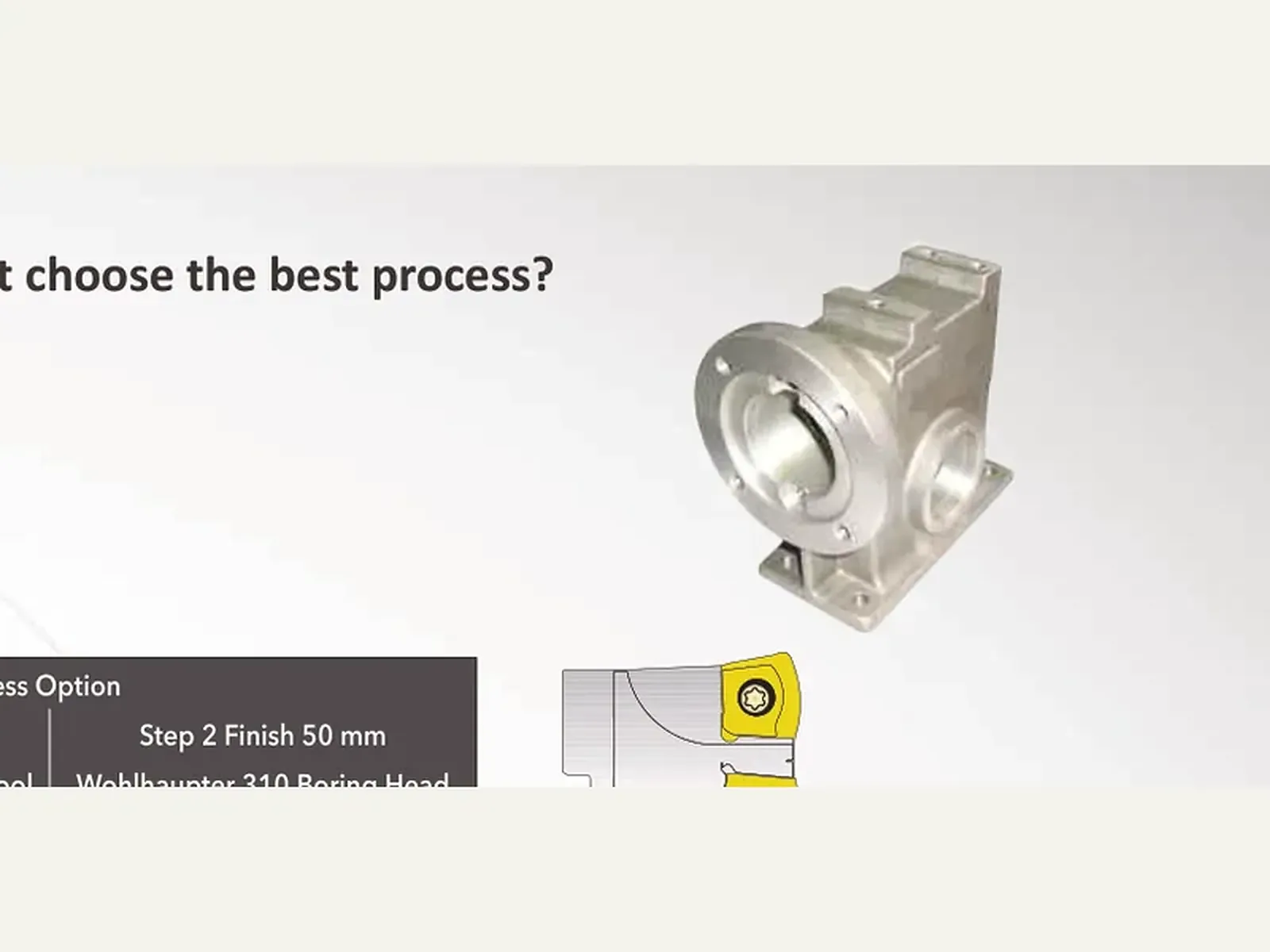

Время цикла имеет решающее значение. Почему бы не выбрать лучший процесс?
4 строкиЕдиницы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
| Скорость / подача | 2500 об/мин 3886.2 мм/мин | 1165 об/мин 11.8 мм/мин |
|---|---|---|
| число проходов | 77 | 1 |
| Время цикла (на отверстие) | 1.93 | 1.77 |
| Время смены инструмента | 15 | — |
| Время цикла (на деталь) | 3 min 54 sec | — |
Combi-Line черновое и чистовое · 2
6 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Показатель | 2-й вариант процесса | |
|---|---|---|
| Шаг 1 Черновой 49 мм | Шаг 2. Готово 50 мм. | |
| Показатель | Wohlhaupter Twin Cutter при Ø 49 мм | Расточная головка 310 |
| Скорость | 990 | 1165 |
| Подача | 301.88 мм/min | 11.8 мм/min |
| число проходов | 1 | 1 |
| Время цикла (на отверстие) | 0.69 | 1.77 |
| Время смены инструмента | 15 | — |
| Время цикла (на деталь) | 2 min 46 sec | — |
Combi-Line черновое и чистовое · 3
7 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Показатель | 3-й вариант обработки, отделка 50 мм |
|---|---|
| — | Combi-Line Wohlhaupter |
| Скорость | 1165 |
| Подача | 11.8 мм/min |
| число проходов | 1 |
| Время цикла (на отверстие) | 1.77 |
| Время смены инструмента | 0 |
| Время цикла (на деталь) | 1 min 46 sec |
