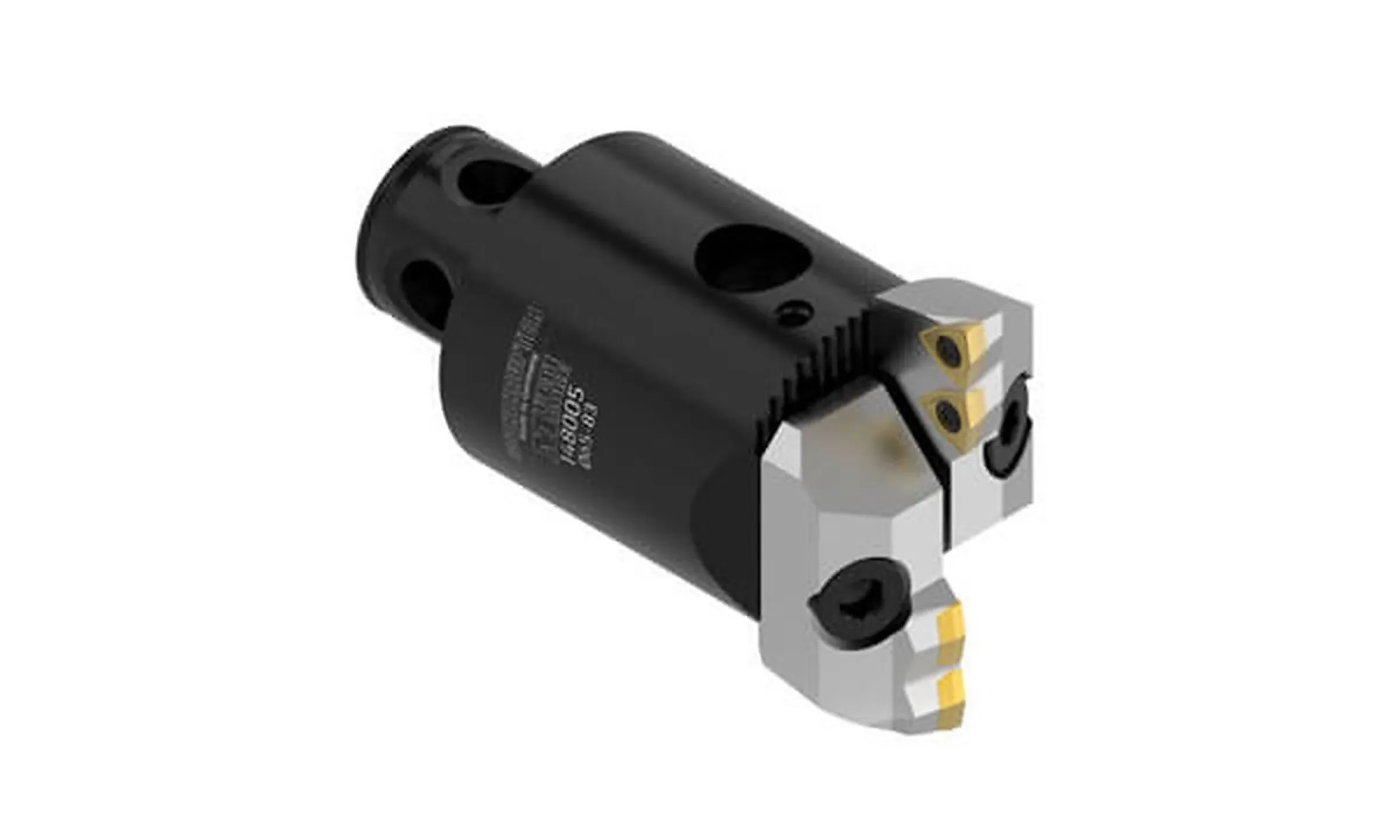

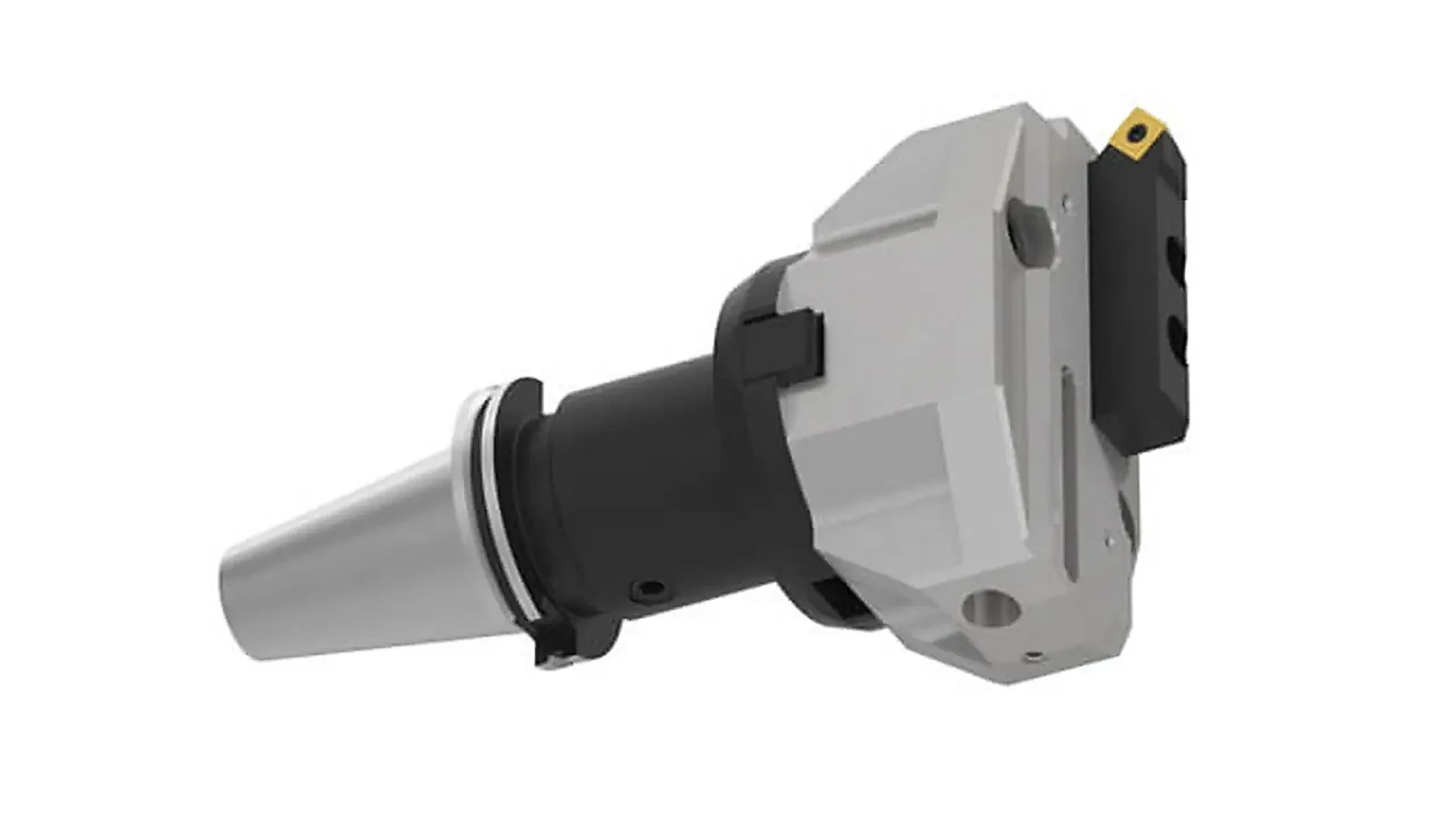

Allied Machine, вид под углом — Черновая головка, вид под углом

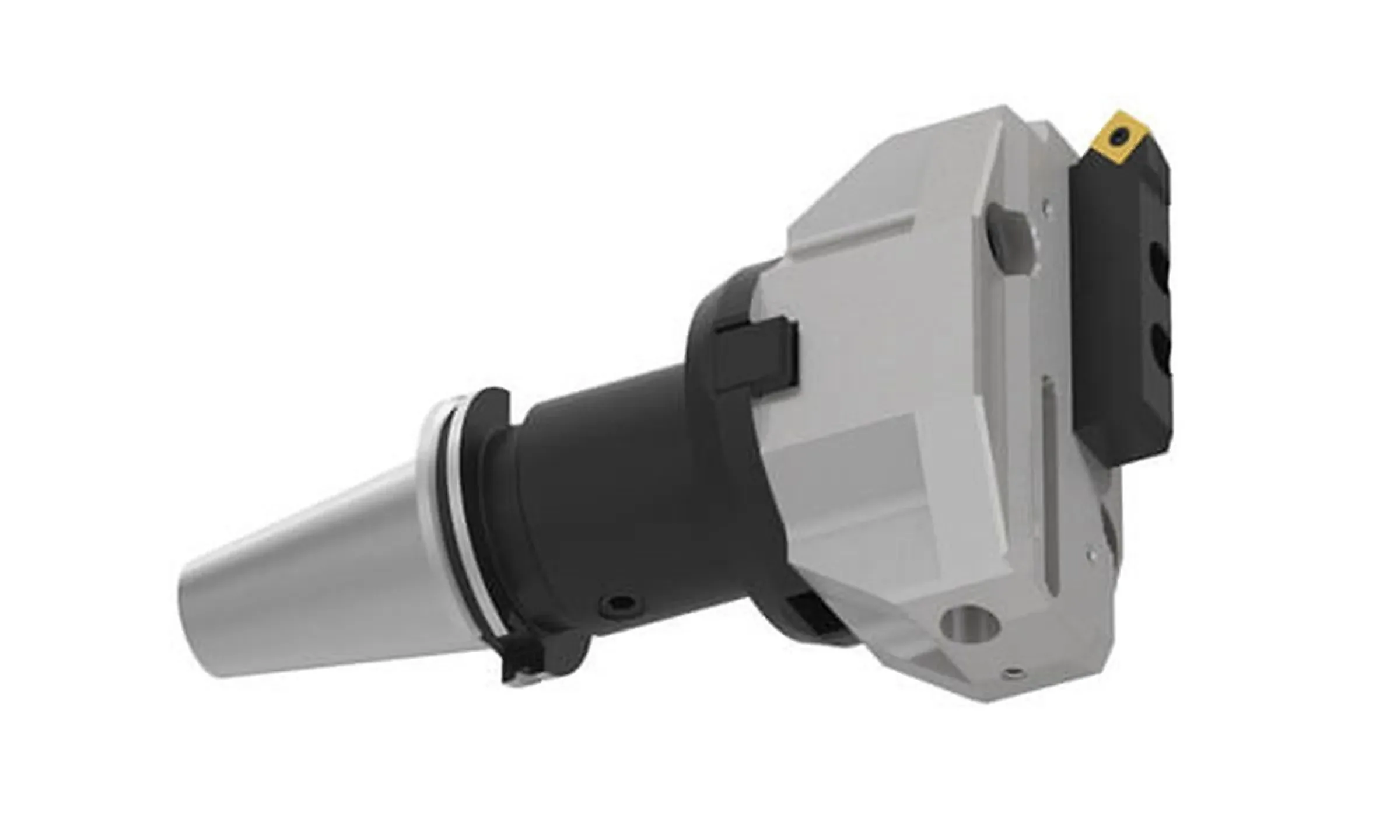

Allied Machine, фаска большой диаметр. Углы фаски 15°, 20°, 30° и 45°.

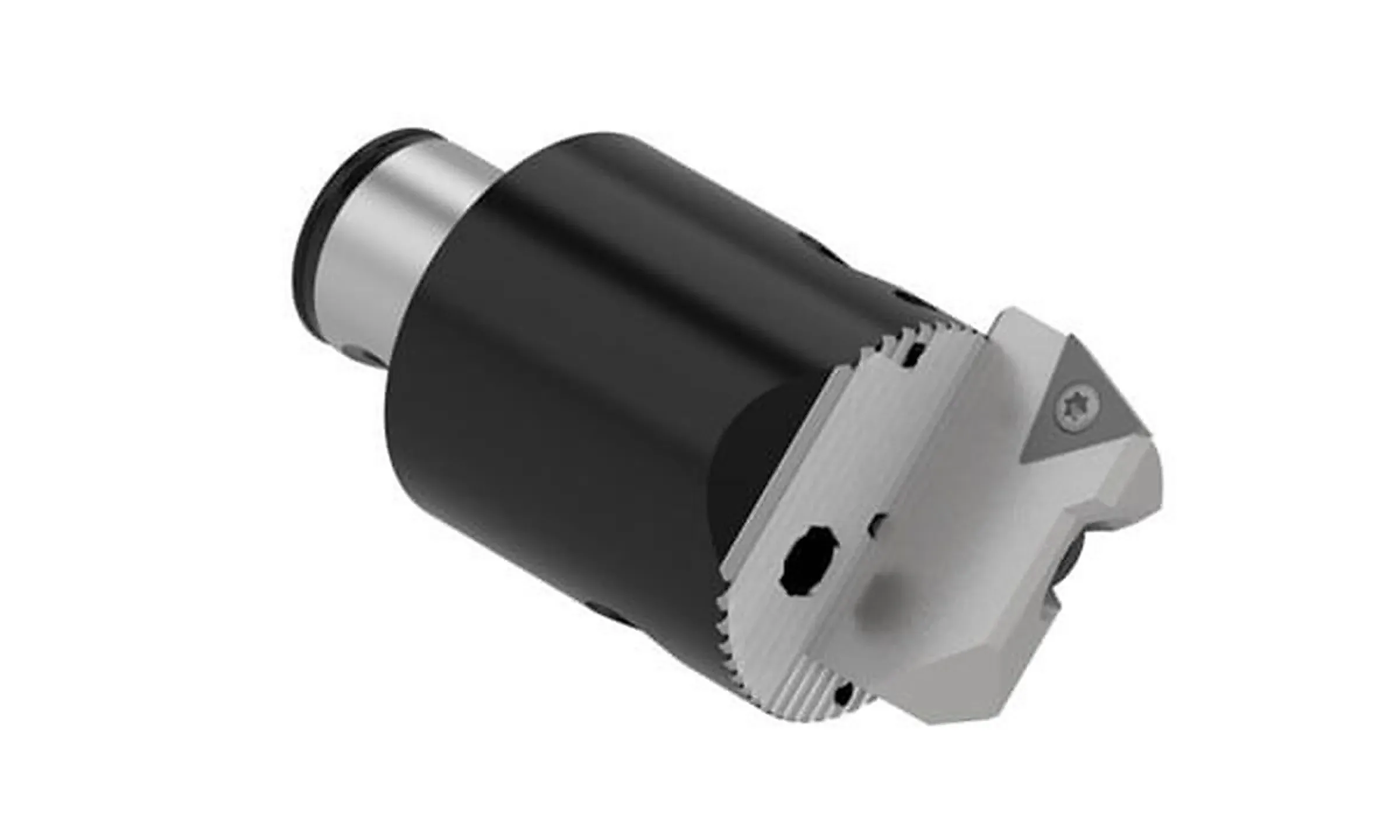

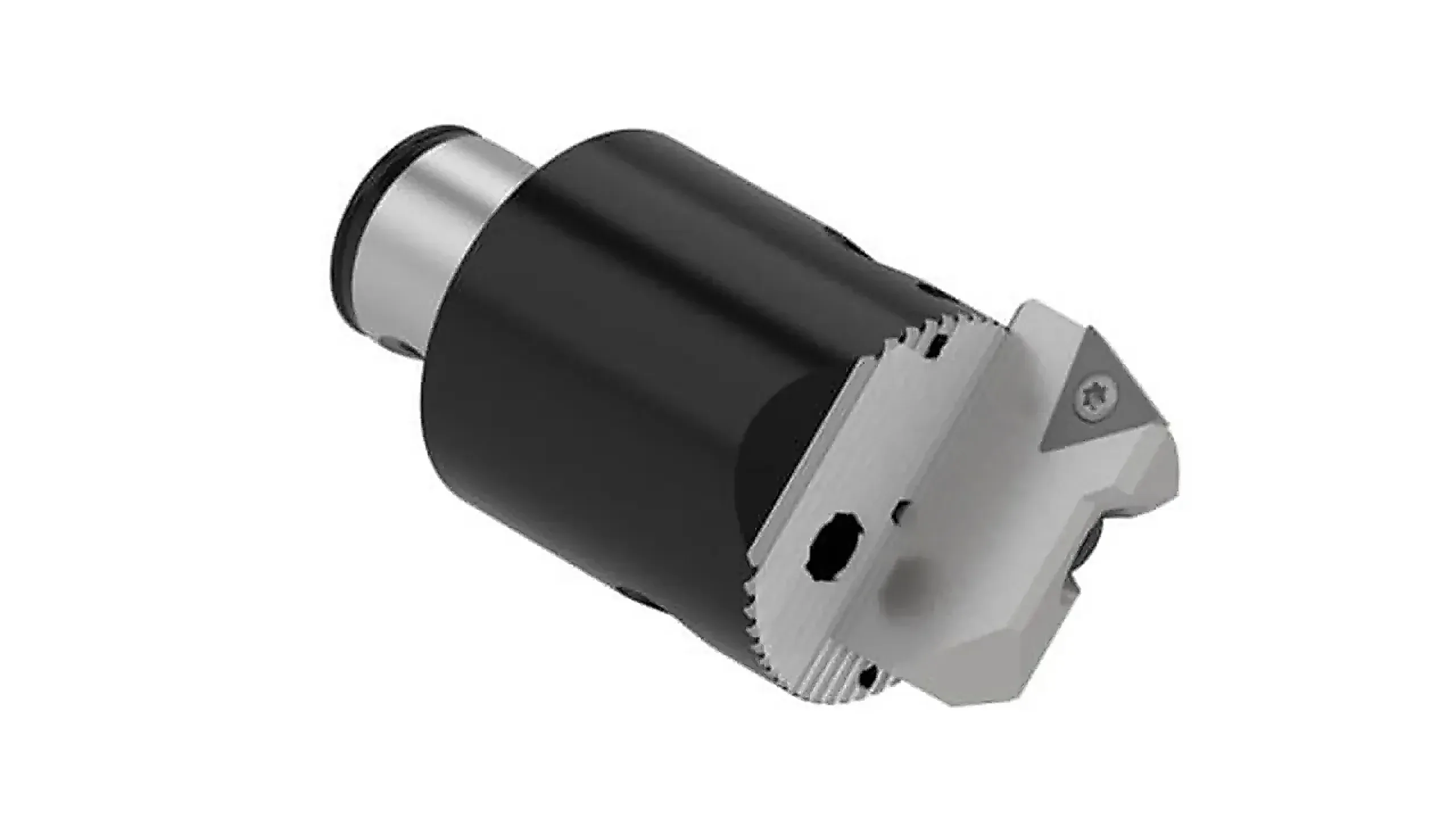

Allied Machine, фаска зубчатый корпус, угол. Углы фаски 15°, 20°, 30° и 45°.

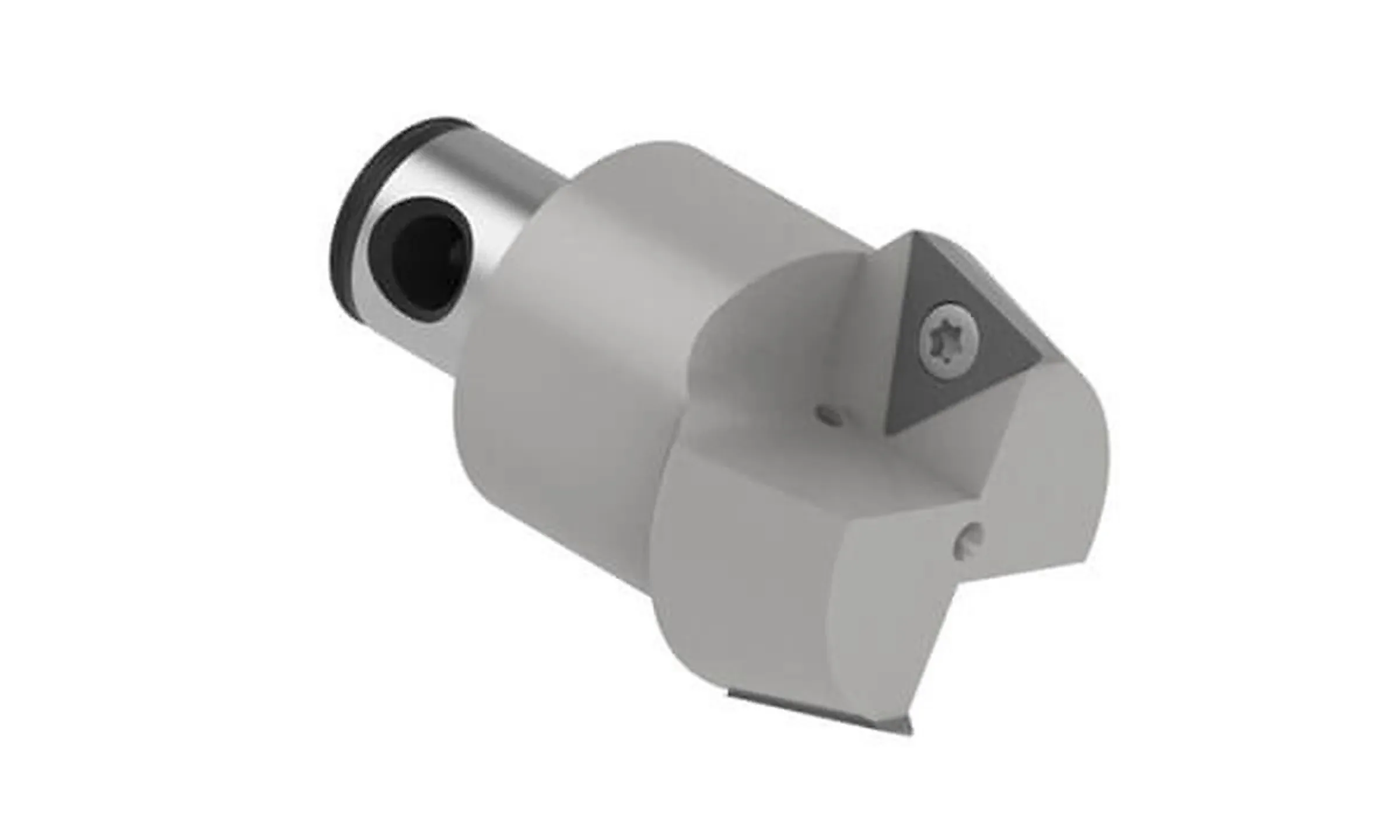

Allied Machine, фаска цельный корпус, угол. Углы фаски 15°, 20°, 30° и 45°.

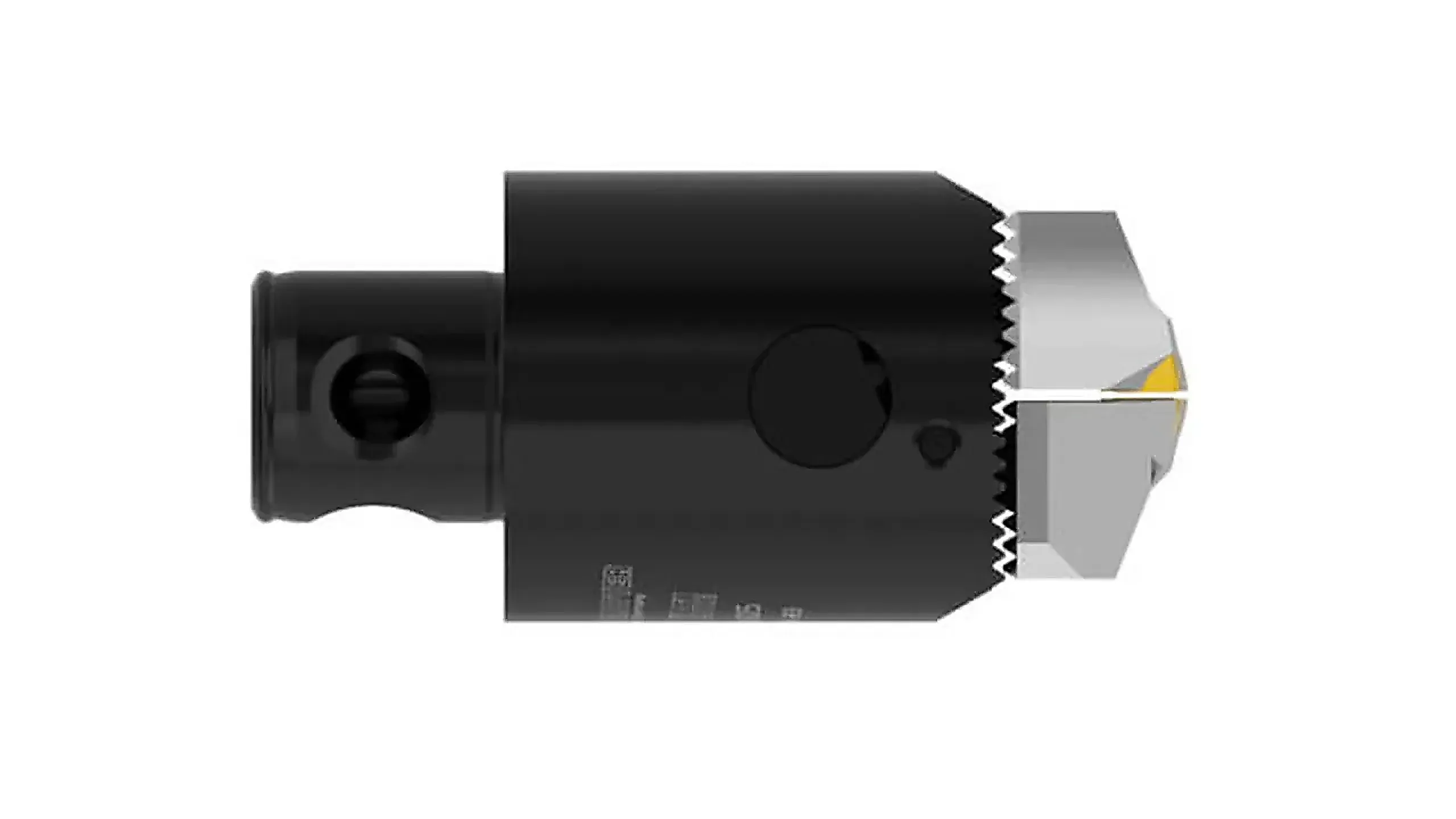

Изображение инструмента — VolCut, вид сбоку

Черновое и крупные диаметры · Черновая обработка

Черновое растачивание Wohlhaupter Ø 19,50–245 мм

Черновое растачивание Twin Cutter Ø 19,50–205,00 мм: пластины в одном уровне и со смещением по высоте, фаски, осевые канавки, обратное растачивание, VolCut. Весь раздел — Ø 19,50–245,00 мм.

Только черновое растачивание, без чистового прохода. Twin Cutter на одном уровне и со смещением по высоте, тангенциальные державки, фаски, осевые канавки шириной 1,00–7,00 мм (с Twin Cutter и смещением диаметра — до 12,00 мм) и глубиной 1,00–6,00 мм, VolCut.

Назначение

Один зубчатый корпус со сменой державки закрывает растачивание, фаску, обратное растачивание и осевую канавку. Круговая интерполяция на том же держателе — отдельная операция.

Принцип работы и конструкция

Модули присоединяют через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. ISO 30/40/50 — типоразмер конуса шпинделя, не номер стандарта и не группа ISO 513.

Twin Cutter на одном уровне делит подачу; со смещением по высоте растёт радиальная глубина резания за проход. Державки VolCut: момент винтов 15–19 Н·м, противоположную смещают внутрь на 4,00–5,00 мм.

Технические параметры

Twin Cutter — Ø 19,50–205,00 мм. Весь раздел — 19,50–245,00 мм, с обратным растачиванием 29–245 мм. Ø 29–66 мм — только линейка 90° 5×D, не весь Twin Cutter. Тангенциальные державки — Ø 53–205 мм. VolCut — момент 15–19 Н·м. Значения — в таблице линейки.

Исполнение	Значение
Twin Cutter, один уровень	в т.ч. Ø 29–66 мм
Twin Cutter, смещение	Ø 29–103 мм
Тангенциальные	Ø 53–205 мм
Канавки	1,00–7,00 × 1,00–6,00 мм
VolCut	15–19 Н·м

Соответствие стандартам

Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Пластины — DIN ISO 1832 и группа материала ISO 513 (P, M, K, N, S, H).

Применение и подбор

Черновое растачивание, фаска, осевая канавка, обратное растачивание. Свыше 200 мм при ограничении массы — Alu-Line. Перед заказом проверяют минимальный диаметр предварительного отверстия.

В запросе указывают артикул, диаметр D1 и типоразмер соединения MVS.
