Combi-Line черновое и чистовое Ø 24,50–201 мм

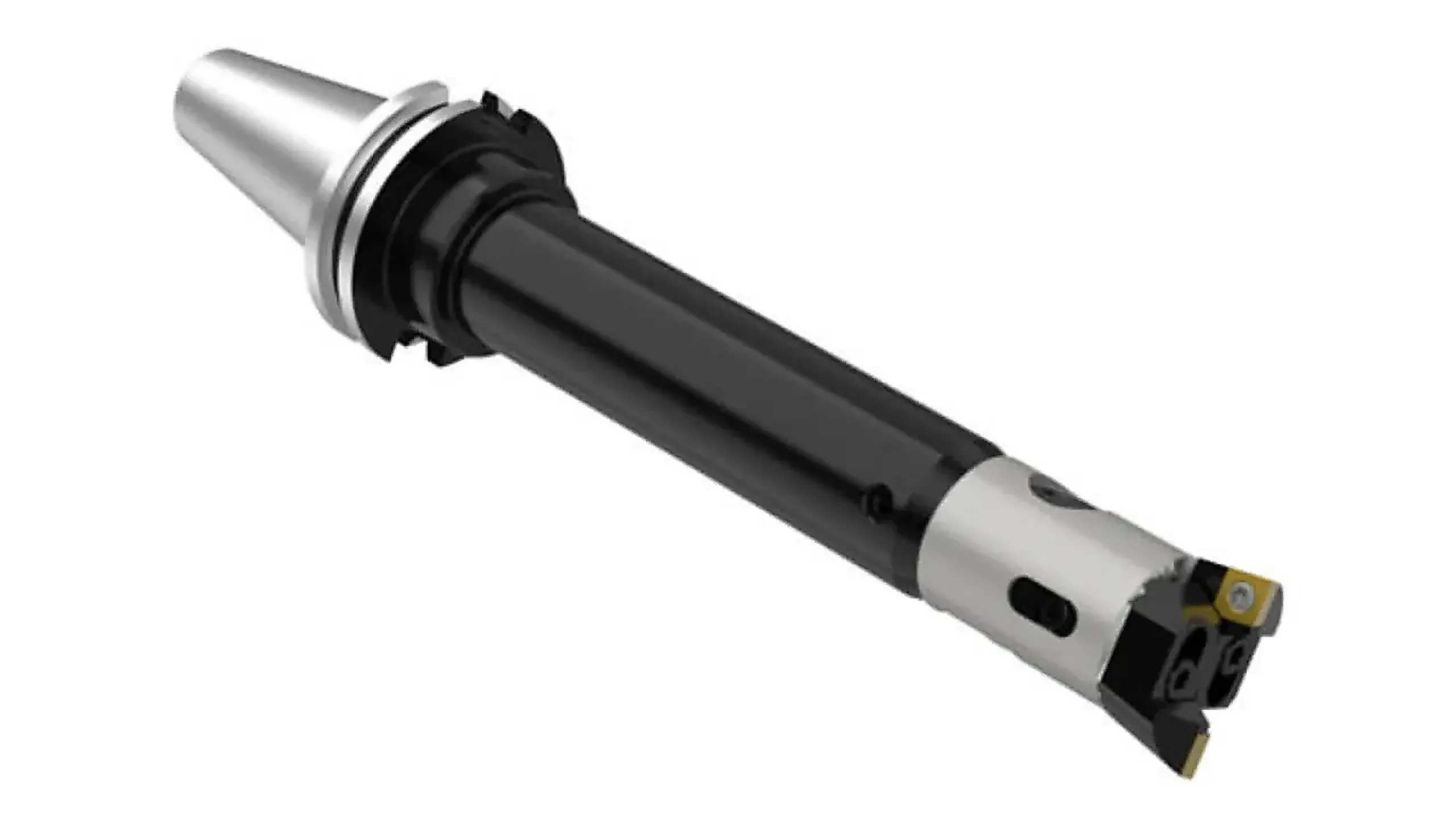

Combi-Line: черновая головка 401 снимает припуск, чистовая державка 402 меньшего вылета доводит отверстие. Ø 24,50–201,00 мм.
Черновой и чистовой проходы за одну установку. Черновая часть — головка 401, чистовая — державка 402 меньшего вылета с нониусом; цена деления шкалы 0,002 мм по диаметру. Формы сменных пластин — 101 и 103.
Назначение
Не заменяет отдельную двухрезцовую головку Twin Cutter, если чистовой проход не нужен. Обе кромки в одном корпусе: взаимное положение радиусов не зависит от смены инструмента.
Принцип работы и конструкция
Модули присоединяют через соединение MVS. Конус шпинделя выполнен на мастер-хвостовике; на корпусе Combi-Line обозначения конуса нет.
На зубчатый корпус ставят две державки, разнесённые по оси и по радиусу. Передняя снимает припуск, чистовая державка меньшего вылета доводит отверстие. Державки поставляют отдельно, нужны обе.
Припуск по диаметру: до 4,00 мм — 50/50; 4,00–7,00 мм — 60/40; 7,00–10,00 мм — 70/30. При L/D больше 4:1 и при сильно прерывистом резании — только схема 50/50, предварительное отверстие не более чем на 4,00 мм меньше чистового.
Технические параметры
Диапазон 24,50–201,00 мм, пара 401/402, цена деления шкалы 0,002 мм по диаметру, формы 101 и 103 — в таблице линейки. Предельная окружная скорость 1524 м/мин в таблице — конструктивный предел головки, не рекомендуемый режим резания.
| Параметр | Значение |
|---|---|
| Диапазон Ø | 24,50–201,00 мм |
| Черновая / чистовая | 401 / 402 |
| Настройка чистовой | нониус 0,002 мм |
| Формы | 101 и 103 |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; здесь — соединение MVS. Предельная частота вращения артикула — по ISO 15641, остаточный дисбаланс — по ISO 21940-11. Сменные пластины обозначаются по DIN ISO 1832.
Применение и подбор
Один осевой проход, когда нужен и черновой, и чистовой размер. Только черновое растачивание — головки Twin Cutter. У Combi-Line цена деления шкалы 0,002 мм по диаметру.
В запросе указывают артикул, диаметр D1 и типоразмер соединения MVS.
