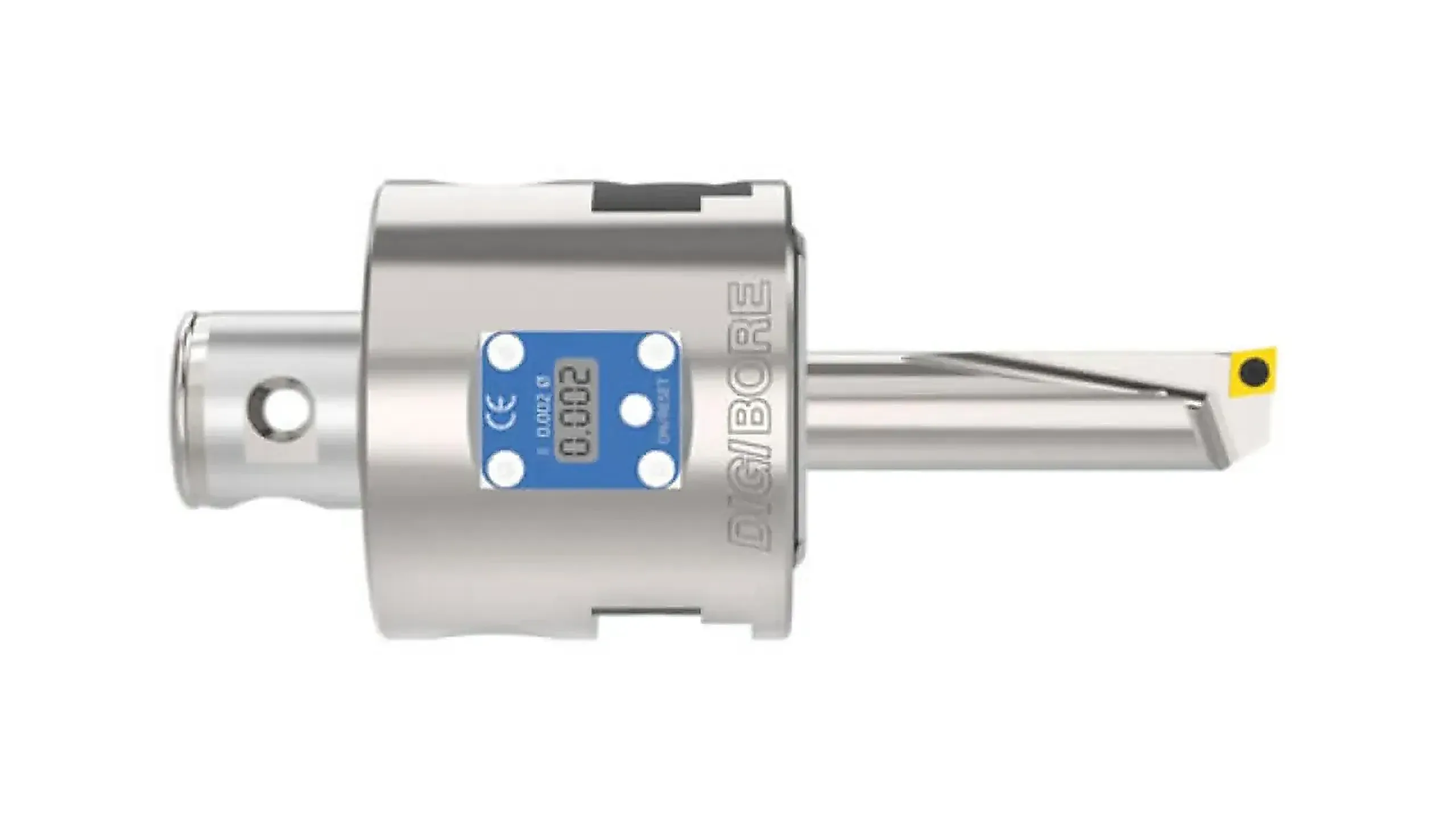

Изображение инструмента — DigiBore, вид сзади

Чистовое растачивание · Универсальное чистовое растачивание

DigiBore — цифровые головки Ø 3–208 мм

DigiBore — цифровая чистовая головка с внутренней балансировкой, Ø 3,00–208,00 мм.

Чистовое растачивание в цифровом исполнении с внутренней балансировкой. Наружное точение 4,00–114,00 мм; коррекция на станке 0,002 мм по диаметру — из таблицы линейки. Аналоговое исполнение того же диапазона — PrimeBore; Digital 510 — отдельная малая головка.

Принцип работы и конструкция

Головка присоединяется к мастер-хвостовику через соединение MVS. Настройка режущей кромки осуществляется радиальным перемещением салазок с установленным держателем пластины. Конус шпинделя выполнен на мастер-хвостовике, не на корпусе головки. Если в строке артикула указан тип хвостовика, стандарт конуса берут с выбранного хвостовика.

Технические параметры

Диапазон Ø 3,00–208,00 мм, наружное точение и внутренняя балансировка — в таблице линейки. Предельная частота вращения — в таблице артикула (ISO 15641); остаточный дисбаланс — ISO 21940-11.

Параметр	Значение
Диапазон Ø	3,00–208,00 мм
Наружное точение	4,00–114,00 мм
Коррекция	0,002 мм по диаметру
Балансировка	внутренняя

Соответствие стандартам

Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.

Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.

Применение и подбор

Цифровое исполнение с внутренней балансировкой до Ø 208 мм. Аналоговое исполнение — PrimeBore. Черновой проход — черновые системы или Combi-Line. В запросе: артикул, D1, типоразмер соединения MVS.
