Форма 20 · стр. 80

Универсальное чистовое растачивание

Форма 20. Ø 10,00–19,00 мм: сменные пластины, обозначение DIN ISO 1832.

Назначение

Сменные пластины формы 20: треугольная геометрия ISO T (TOGX). 91° — угол в плане держателя, не угол пластины; не ромб 80° формы 101.

Пластину подбирают по форме Wohlhaupter и обозначению DIN ISO 1832. Конус шпинделя к пластине не относится.

Диаметр 10,00–32,00 мм. Обозначение — DIN ISO 1832; группа материала — ISO 513.

Сменная пластина обозначается по DIN ISO 1832. Конус шпинделя и соединение MVS к пластине не относятся.

ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа обрабатываемого материала — ISO 513 (P, M, K, N, S, H).

В запросе указывают артикул из таблицы, обозначение DIN ISO 1832 и группу материала ISO 513.

Принадлежности

1 строка

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Принадлежности.

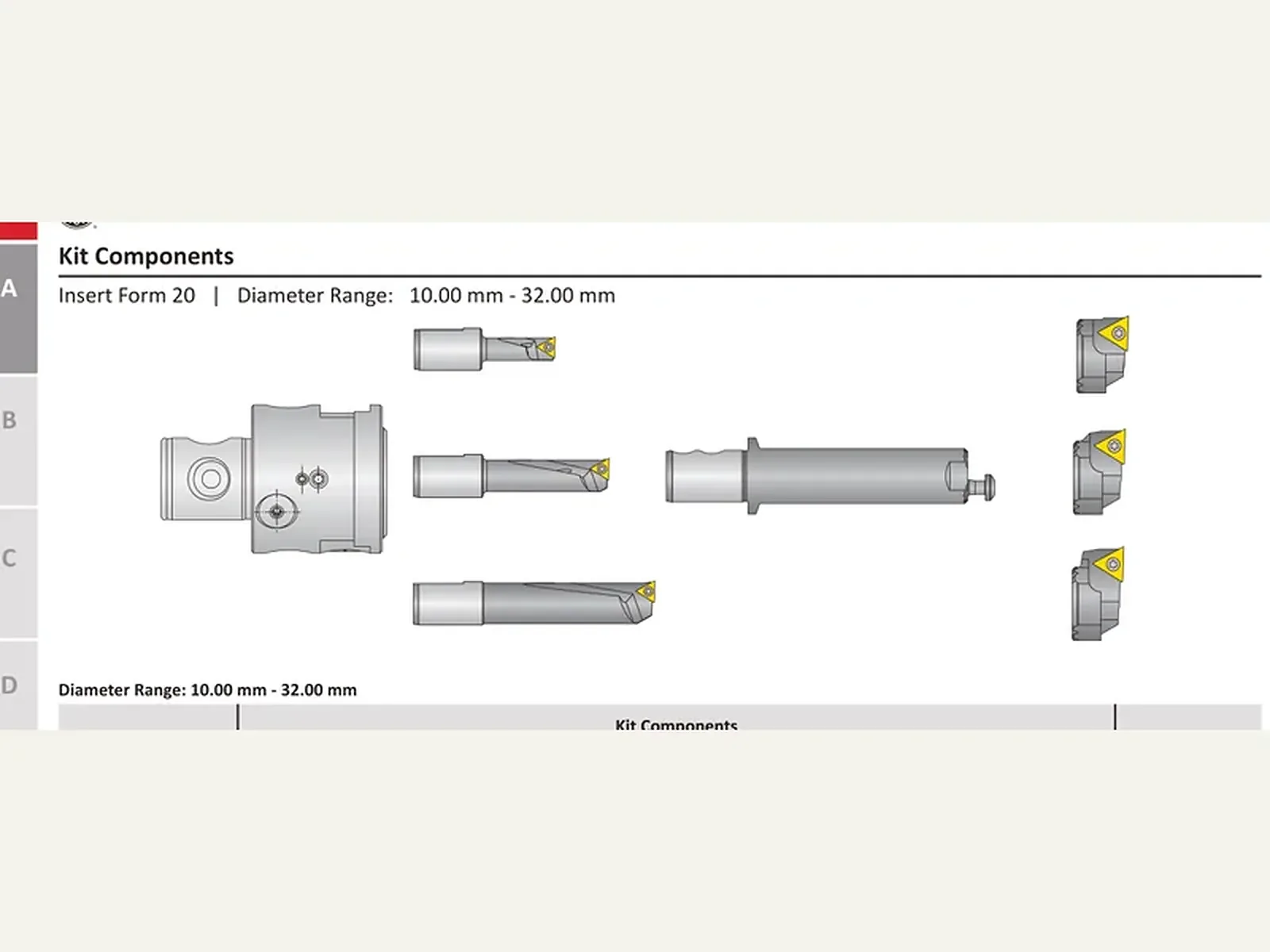

				Комплектующие набора
Расточная головка	Диапазон растачивания, мм	Расточные оправки	Диапазон растачивания, мм	Корпус с зубчатой кассетой	Державки пластин	Сервисный ключ	Номер набора
501001	10.00 - 11.00 14.00 - 15.00 18.00 - 19.00	502001 502003 502005	20.00 - 32.00	502045	502046 502048 502050	115576 (s4) 415121 (T25) 115591 (T7)	103062 Заказать
