Модульные державки
Модульные зажимные державки MVS: Weldon с лыской по DIN 1835-B, патроны, цанги, оправки, гидрозажим.
22 листа в каталоге
Модульная система MVS
Зажимные державки MVS: цанги, патроны, оправки

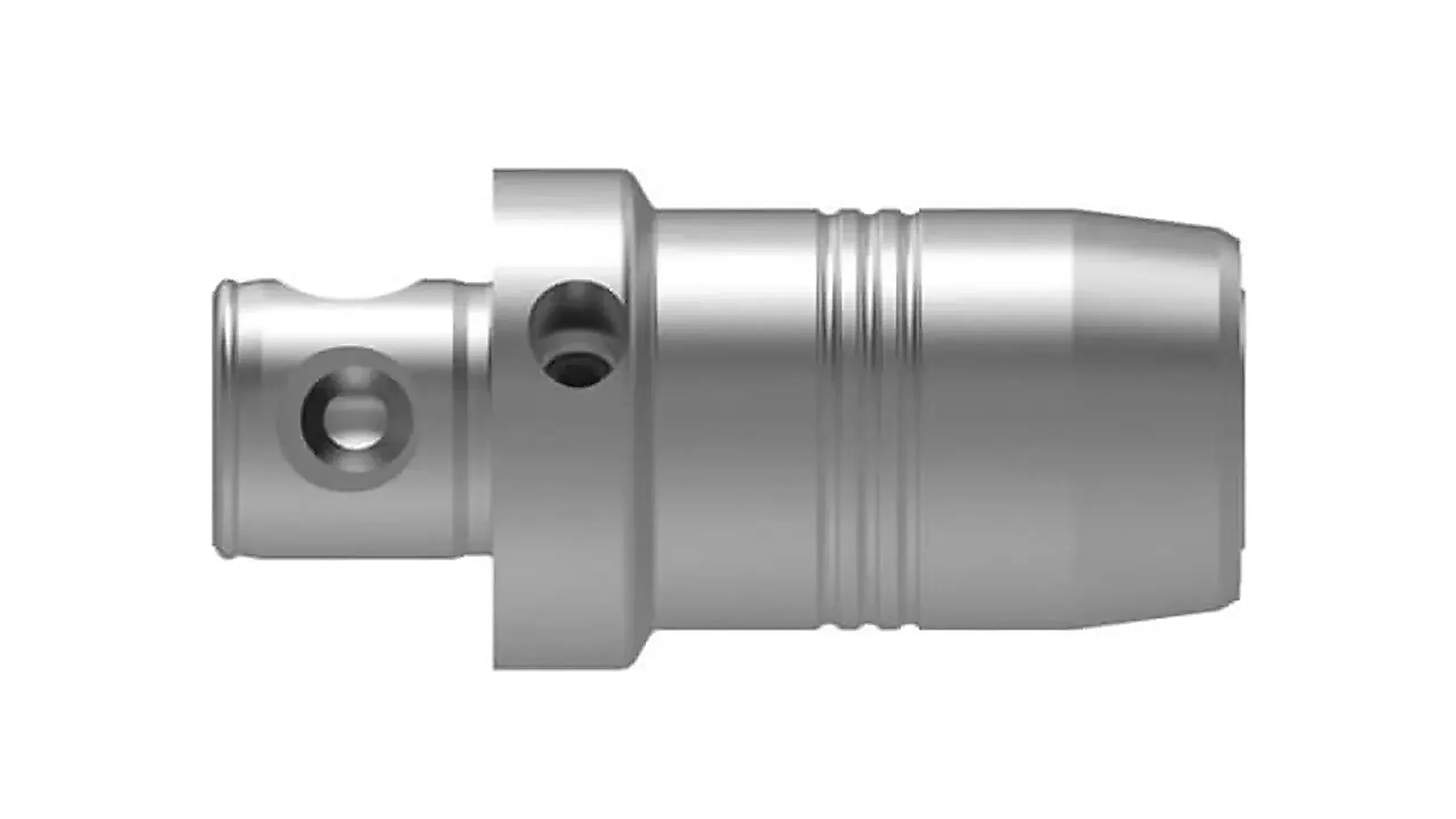

Модульные державки с соединением MVS: переходные втулки, сверлильные и цанговые патроны ER и OZ, оправки, гидравлические патроны, патроны для нарезания резьбы. Стандартный инструмент в той же цепочке, что и расточная головка.
Модульные державки: цанги — DIN 6388 (ISO 10897) и DIN 6499 (ISO 15488); ER — торговое имя по DIN 6499.
На соединение MVS ставят не расточную головку, а сверло, метчик, концевую или насадную фрезу, развёртку. Сборка «мастер-хвостовик + державка» заменяет отдельные оправки под каждый конус шпинделя.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Державки MVS | цанги ER / OZ | ISO 15488 / DIN 6499 (ER); ISO 10897 / DIN 6388 (OZ); Weldon DIN 1835-B; часто канал СОЖ |
Цифры с листов каталога B10. Допуск конкретной позиции — в таблице артикула.
Назначение
Это не расточная головка и не промежуточный модуль. Конуса шпинделя на державке нет.
Принцип работы и конструкция
Цанги ER по ISO 15488 (DIN 6499) — угол 8°, широкий диапазон зажима. Цанги OZ по ISO 10897 (DIN 6388) — конусность 1:10, больше длина и усилие зажима. Гайки 8° и гайки 1:10, как и сами цанги, не взаимозаменяемы.
Weldon — лыска по DIN 1835-B. Гидравлический патрон обжимает хвостовик тонкой стенкой: выше соосность, выше требования к допуску хвостовика. Сверлильный патрон — быстрая смена ценой соосности.
Технические параметры
Диапазон патрона задаёт набор цанг, поэтому цангу подбирают отдельно от державки. Числа диапазонов — в таблице этой страницы.
| Параметр | Значение |
|---|---|
| Переходные втулки | 6,00–40,00 мм |
| Сверлильные патроны, диапазон зажима | 0,50–16,00 мм |
| Цанговые патроны по ISO 10897 и ISO 15488, диапазон зажима | 2,00–32,00 мм |
| Фрезерные оправки | 13,00–40,00 мм |
| Оправки для крепления фрез с центральной подачей жидкости | 16,00–40,00 мм |
| Гидравлические и резьбонарезные патроны | 20,00 мм |
| Направление вращения сверлильных патронов | правое и левое |
| Подвод смазочно-охлаждающей жидкости | через инструмент |
Соответствие стандартам
Стандарт пишут у своего узла: ER — ISO 15488 (DIN 6499); OZ — ISO 10897 (DIN 6388); Weldon — DIN 1835-B. ГОСТ Р 52965-2008 — аналог цилиндров с лыской, не тождество DIN 1835-B. Отдельного ГОСТ на цанги ER нет. Уплотнительный диск и сервисный ключ этих стандартов не несут. Конус шпинделя на державке не выполняется.
Применение и подбор
По форме хвостовика инструмента: лыска — Weldon; широкий диапазон — ER; высокая нагрузка — OZ; соосность — гидравлический патрон; метчик — патрон с компенсацией. Затем типоразмер соединения MVS и канал СОЖ.
В запросе: артикул, вид зажима, типоразмер соединения MVS. Для диска и ключа достаточно артикула.
