Принадлежности и данные
Принадлежности MVS и технические данные
Принадлежности соединения MVS и техническая справка Wohlhaupter: штифты, прижимы, балансировочные винты, динамометрические ключи, пределы L/D и масса сборки. Режимы резания нормативом раздела не являются.

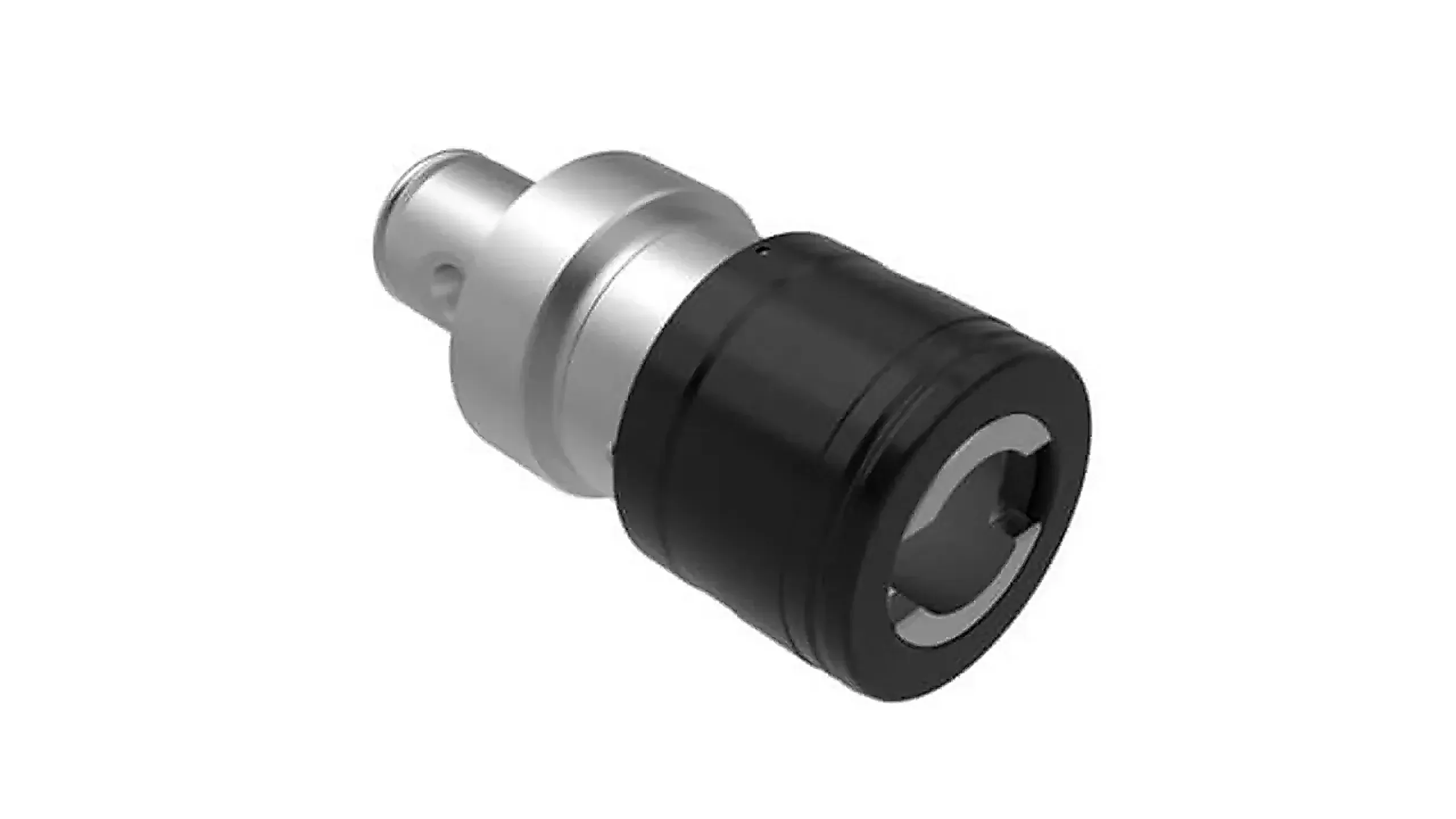

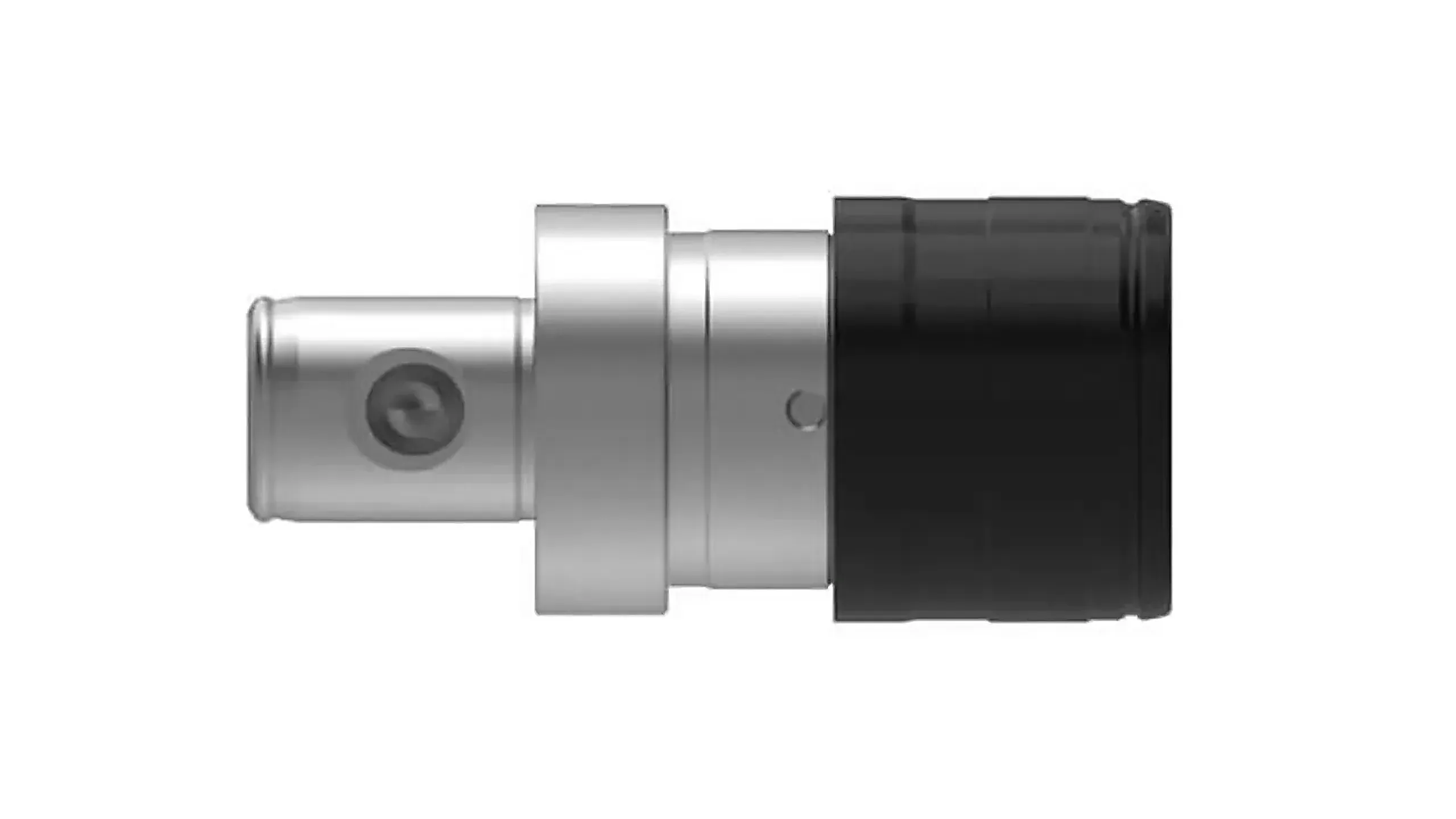

Штифты и прижимы фиксируют узлы сборки и сменную пластину в державке. Сервисные ключи выдерживают предписанный момент затяжки. Балансировочные винты компенсируют смещение центра масс при перенастройке диаметра. Цанги ER и OZ приведены в разделе модульных державок.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Принадлежности MVS | штифты, прижимы, ключи | балансировочные винты; пределы L/D, масса сборки, метрические режимы резания |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Назначение
Расчётные листы L/D и массы сборки помогают назначить материал оправки и проверить, войдёт ли инструмент в предварительное отверстие. Таблицы режимов на отдельных листах — ориентиры для наладки, не норматив всего раздела.
Принцип работы и конструкция
Конический и резьбовой штифт даёт формозамкнутое положение узла. Прижим задаёт опорные поверхности пластины. Момент затяжки и размер ключа берут из таблицы этой позиции.
Балансировочный винт поставляют отдельно от головки: коррекция зависит от фактически настроенного диаметра. ISO 16084 задаёт допустимый остаточный дисбаланс модульной сборки; классы G из ISO 1940-1 к этой системе не применяют. Предельная частота — ISO 15641.
Технические параметры
Моменты затяжки, размеры ключей, штифтов и массы — в таблицах листов раздела. Ориентиры L/D по материалу оправки приведены на расчётных листах и служат для выбора стали, тяжёлого сплава или демпфированной сборки, а не как единый предел для всех головок.
| Параметр | Значение |
|---|---|
| Пределы L/D | 5×D алюминий (Alu-Line), 6×D сталь, 8×D тяжёлый сплав, 9×D твёрдый сплав, 10×D NOVITECH |
| Состав сборки | не более четырёх компонентов, включая хвостовик |
| Момент затяжки | в строке артикула принадлежности |
| Точность позиционирования соединения MVS | менее 3 мкм при смене инструмента |
| Остаточный дисбаланс | ISO 16084, г·мм |
| Предельная частота вращения | ISO 15641, не режим резания |
| Идентификация типоразмеров соединения | цветовая маркировка компонентов и упаковки |
Соответствие стандартам
Остаточный дисбаланс инструментальной сборки — ISO 16084 и ISO 21940-11. Предельная частота вращения — ISO 15641. Момент затяжки и размер ключа — по таблице принадлежности. DIN 1830 на прижимах относится к креплению фрезерных головок, не заменяет момент конкретной позиции.
ГОСТ ИСО 1940-1-2007 соответствует ISO 1940-1 для жёстких роторов и к модульной сборке шпиндель — оправка — инструмент не применяется. ISO 9001:2015 — система менеджмента качества изготовителя, не геометрия соединения.
Применение и подбор
После выбора головки или державки сверяют штифт, прижим, ключ и момент затяжки с посадочным местом. В запросе указывают артикул принадлежности, типоразмер соединения MVS или посадочного гнезда и требуемый момент. Перед повышенной частотой сборку проверяют по остаточному дисбалансу для фактически настроенного диаметра.
