Универсальное чистовое растачивание
Модульные чистовые головки для чистовой обработки отверстий Ø 0,40–208,00 мм: цифровой модуль 3ETECH+ 0,001 мм или встроенный дисплей и нониус 0,002 мм.
· 5 продуктов
Каталог расточного инструмента Wohlhaupter
Чистовые головки от Ø 0,40 мм, черновые системы и Alu-Line до 3255 мм, цепочка MVS, сменные пластины, UPA и заказной инструмент.
Расточной инструмент Wohlhaupter для чистового и чернового растачивания: модульные сборки с соединением MVS, сменные пластины по DIN ISO 1832 и универсальные расточные головки UPA. Подбор по диаметру растачивания, типоразмеру соединения MVS и виду обработки.
Назначение
Каталог объединяет модульные расточные системы Wohlhaupter для обработки отверстий на обрабатывающих центрах и расточных станках: чистовое растачивание от Ø 0,40 мм, черновое растачивание, совмещённая черновая и чистовая обработка Combi-Line, растачивание больших диаметров Alu-Line до Ø 3255 мм. Инструмент собирают по схеме «мастер-хвостовик → промежуточный модуль → расточная головка или державка»; отдельные разделы отведены сменным пластинам и универсальным головкам UPA для обработки неподвижно закреплённой заготовки.
Принцип работы и конструкция
Сборка начинается от типа шпинделя: мастер-хвостовик выбирают по конусу или цилиндрическому хвостовику и по типоразмеру соединения MVS. Промежуточные модули задают вылет и типоразмер соединения, расточная головка или державка закрепляет сменную пластину. Картриджи устанавливаются в посадочные гнёзда расточной головки и не применяются в расчёте общей длины инструмента. Диаметр в чистовых линейках настраивают цифровым модулем 3ETECH+ с ценой деления 0,001 мм по диаметру либо нониусной шкалой с ценой деления 0,002 мм по диаметру, либо встроенным цифровым дисплеем PrimeBore, DigiBore или Digital 510 с ценой деления 0,002 мм по диаметру.
Сменные пластины подбирают по форме Wohlhaupter и обозначению по DIN ISO 1832, марке твёрдого сплава и группе обрабатываемого материала по ISO 513 (P, M, K, N, S, H). Режимы резания подбираются из таблицы для конкретного артикула, а не как общие (усреднённые) параметры всего раздела.
Технические параметры
Сводные диапазоны разделов приведены по технической документации Wohlhaupter. Цена деления шкалы указана по диаметру. Максимальная частота вращения в обзорах головок — предельно допустимое значение по условиям прочности и балансировки (ISO 15641, остаточный дисбаланс по ISO 21940-11), а не рекомендуемый режим резания.
| Направление | Диапазон / суть |
|---|---|
| Чистовое растачивание | Ø 0,40–208 мм на модульных головках; головки ≈ 20–205 мм; кассеты 537 от 100 мм, на зубчатых корпусах до 3255 мм |
| Черновое и крупные Ø | Combi-Line 24,50–201,00 мм; черновые системы 19,50–245,00 мм; Alu-Line 200,00–3255,00 мм |
| Модульная система MVS | конусы SK, BT, HSK, CAT, PSC, Морзе, R8, NMTB; NOVITECH до 10×D; Lay Down Ø ≥ 28 мм |
| Пластины и UPA | HW/HC, кермет, CBN, PCD; UPA Ø 0–620 мм, ход салазок до 112 мм |
Соответствие стандартам
Параметры стандартов DIN, ISO и JIS приведены по технической документации изготовителя для каждого элемента конструкции: конус шпинделя указан на базовом мастер-хвостовике, сменные пластины обозначаются по DIN ISO 1832, цанги — по ISO 15488 (DIN 6499) и ISO 10897 (DIN 6388).
ГОСТ Р ИСО 12164-1-2025 идентичен ISO 12164-1:2023 (типы A, AB, C, CB, EB) для полых конусов HSK. ГОСТ 25827-2014 — MOD к ISO 297:1988, ISO 7388-1:2007 и ISO 7388-2:2007 и охватывает форму J конуса BT. ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Для полигонального соединения PSC (ISO 26623-1) прямого российского эквивалента нет.
Применение и подбор
Сначала выбирают вид обработки: чистовое растачивание, черновое растачивание, совмещённая черновая и чистовая обработка Combi-Line либо растачивание больших диаметров. Затем определяют диаметр обрабатываемого отверстия и требуемый вылет инструмента в сборе. При большом отношении L/D ставят виброгасящий модуль NOVITECH или удлинитель из тяжёлого сплава. В разделе мастер-хвостовиков выбирают базовый хвостовик по типу конуса шпинделя станка. Тип сменной пластины определяют по геометрии, обозначению по DIN ISO 1832 и группе обрабатываемого материала по ISO 513.
Чистовое растачивание2 раздела · 10 продуктовЧерновое и крупные диаметры3 раздела · 3 продуктаМодульная система MVS4 раздела · 4 продуктаПластины и спецрешения3 раздела · 3 продуктаПринадлежности и данные1 раздел · 1 продукт

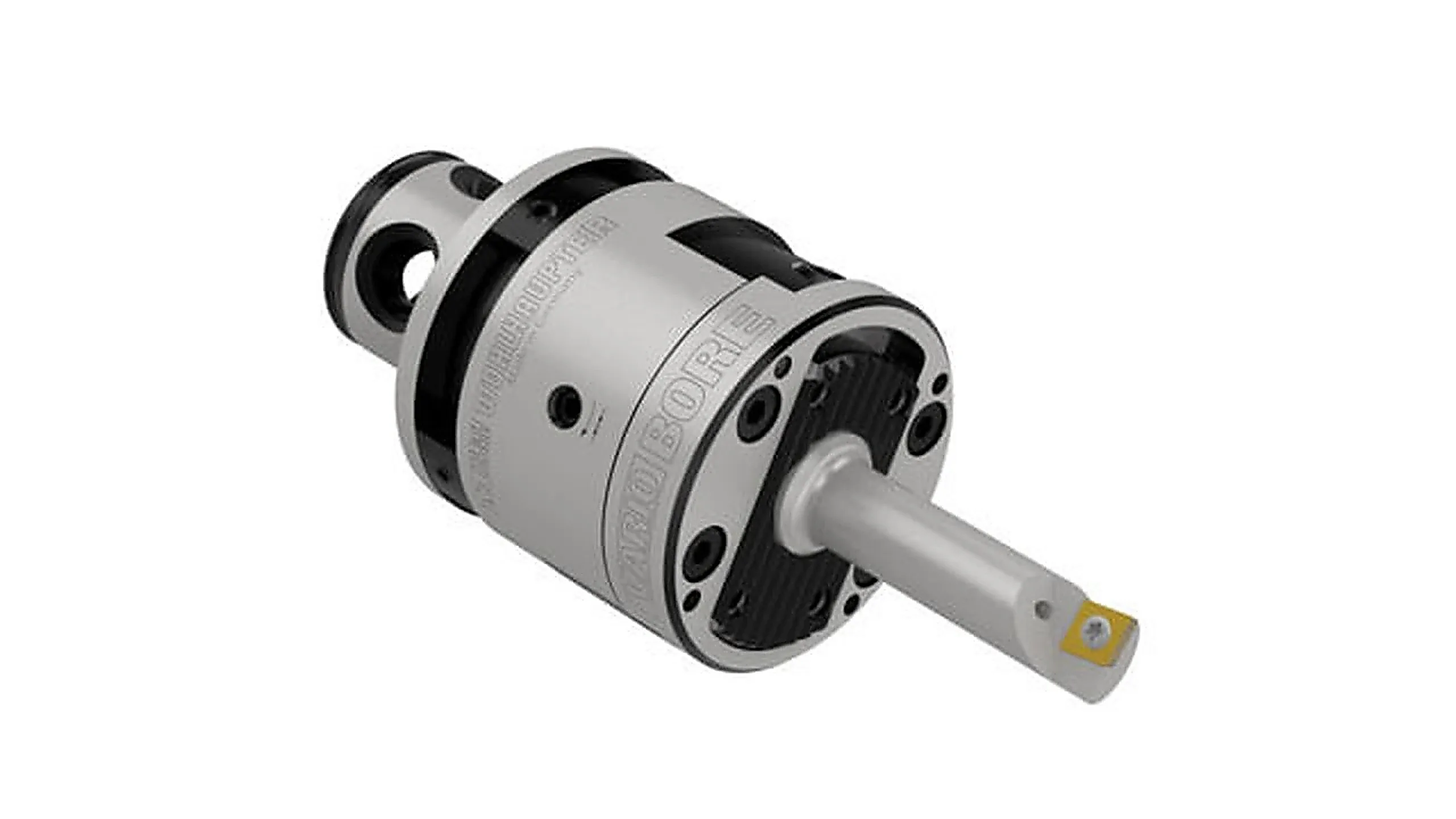

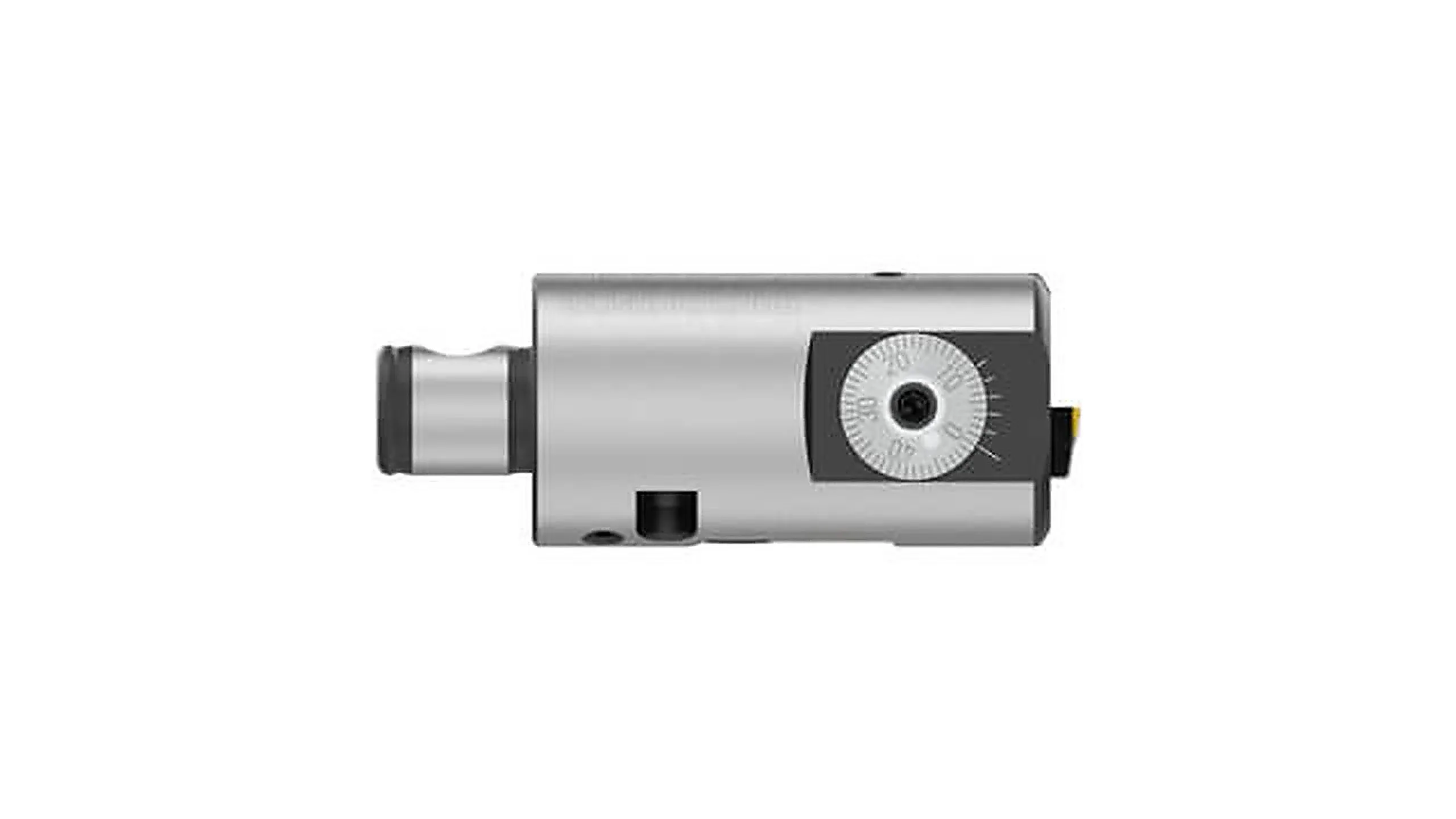

Чистовое растачивание
Чистовое растачивание цифровыми (3ETECH+ или встроенный дисплей) и аналоговыми головками: модульный ряд Ø 0,40–208 мм. Головки чистового растачивания — примерно Ø 20–205 мм, кассеты 537 от 100 мм и на крупных корпусах до 3255 мм.
Черновое и крупные диаметры
Черновое растачивание, совмещённый черновой и чистовой проход одним инструментом и отверстия крупного диаметра. Диапазоны: от 19,50 мм на черновых системах до 3255,00 мм на Alu-Line.

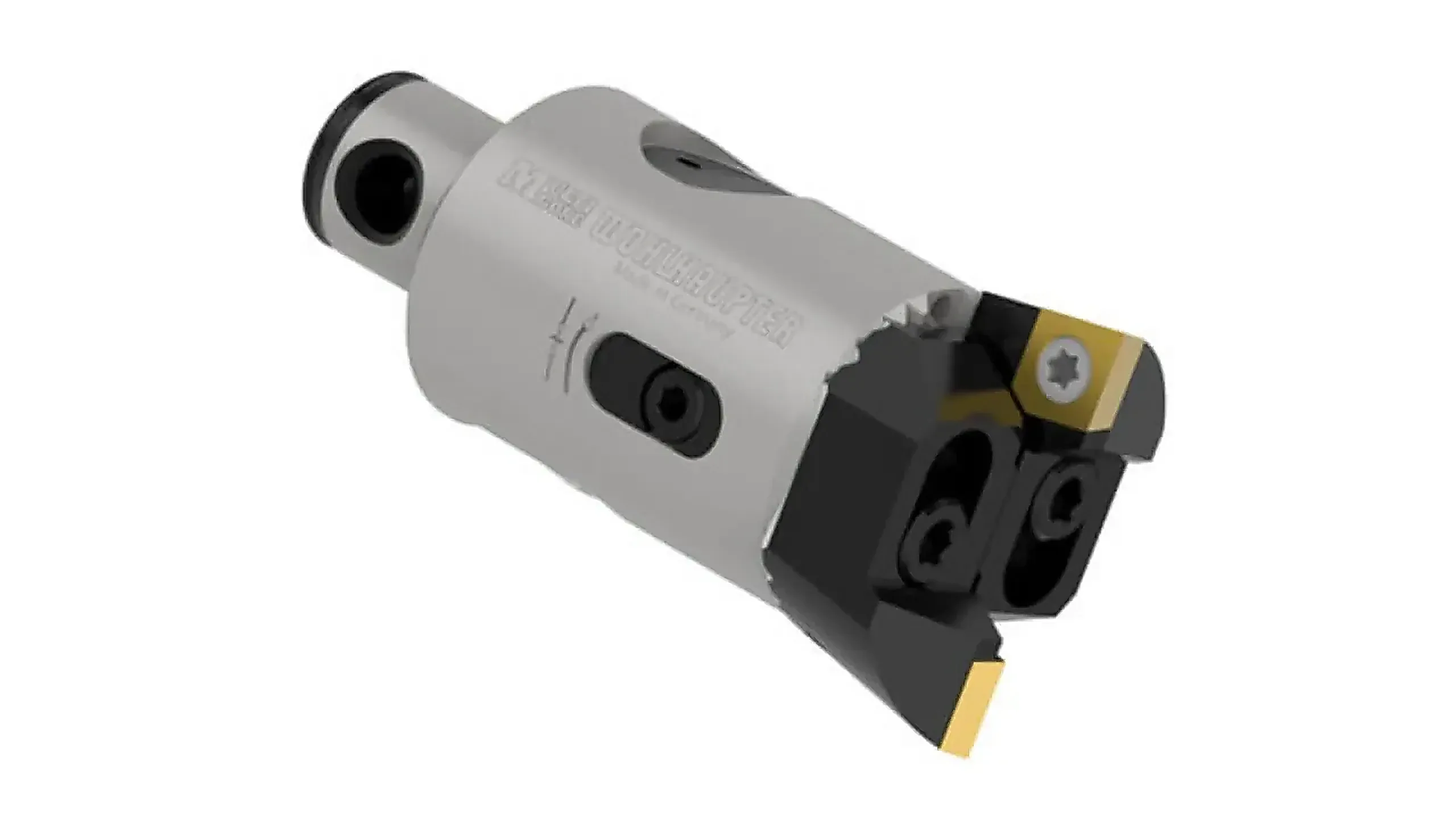

Combi-Line черновое и чистовое
Combi-Line совмещает черновое и чистовое растачивание в одном инструменте: передняя державка снимает припуск, более короткая чистовая доводит отверстие. Диапазон 24,50–201,00 мм — когда нужно сократить цикл и смену инструмента.
· 1 продукт

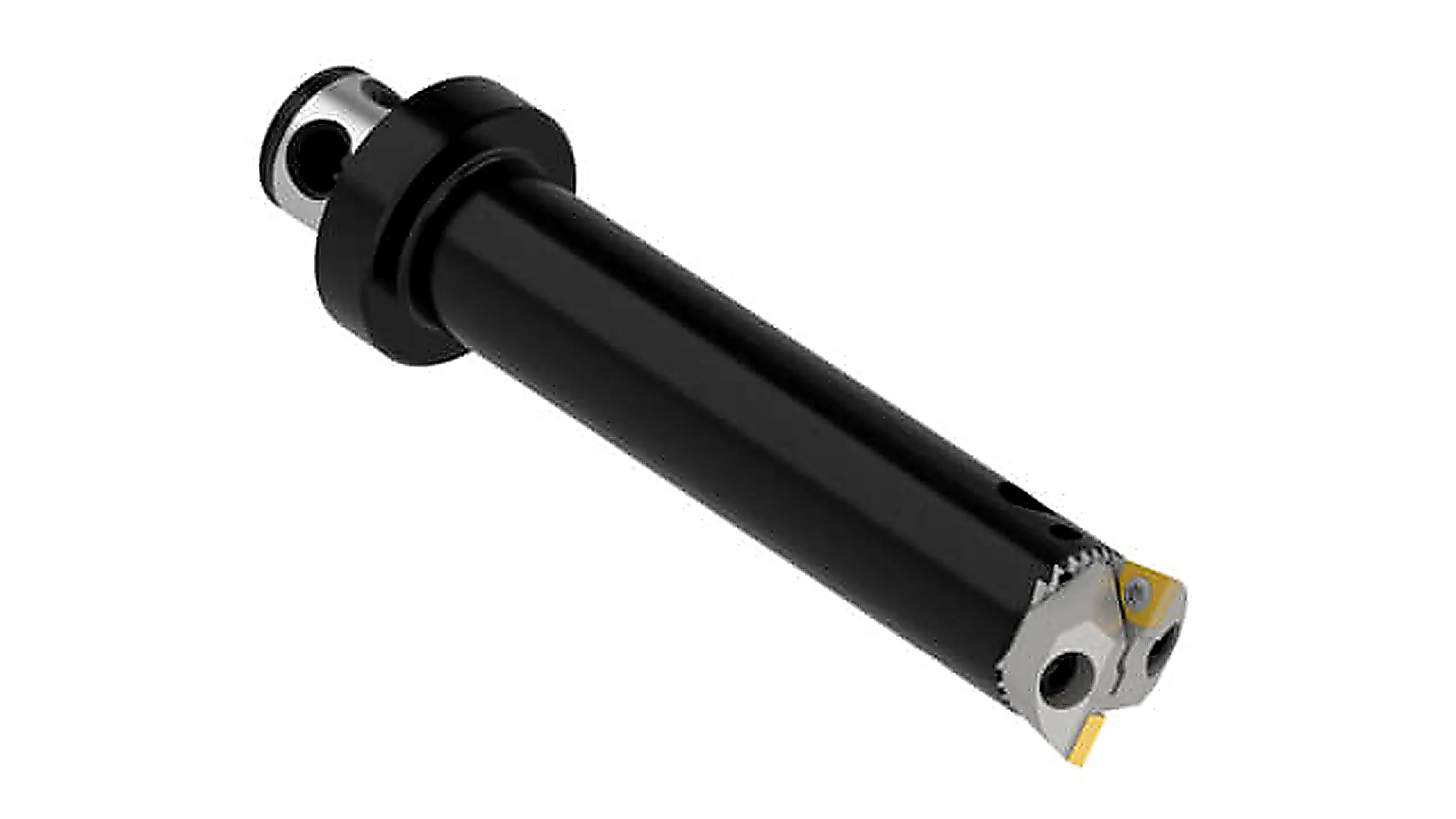

Черновая обработка
Черновые системы для растачивания, фасок, обратного растачивания, кругового фрезерования канавок и осевых канавок. Диапазон 19,50–245,00 мм; державки быстро настраиваются, в том числе со смещением по высоте.
· 1 продукт

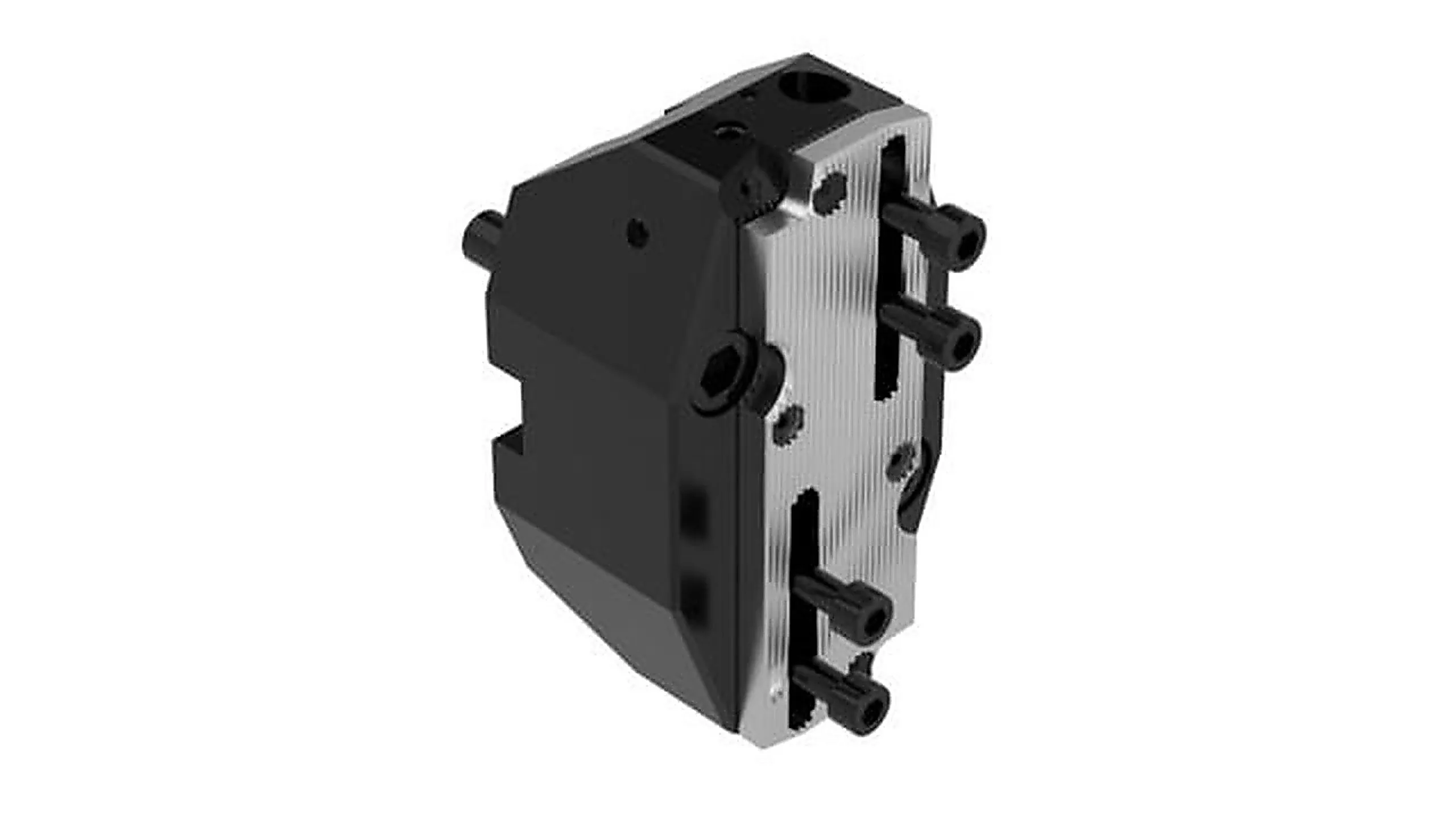

Растачивание больших диаметров
Alu-Line: зубчатые кассеты и корпуса из алюминиевого сплава для отверстий 200,00–3255,00 мм при меньшей массе сборки. Черновое, чистовое или совмещённый проход; цифровые кассеты — для быстрой настройки.
· 1 продукт
Модульная система MVS
Сборка начинается от шпинделя: мастер-хвостовик устанавливают в шпиндель, модули присоединяют через соединение MVS. Промежуточные модули задают вылет и типоразмер соединения; картриджи Lay Down устанавливаются в посадочные гнёзда расточной головки и в расчёт общей длины инструмента не входят.

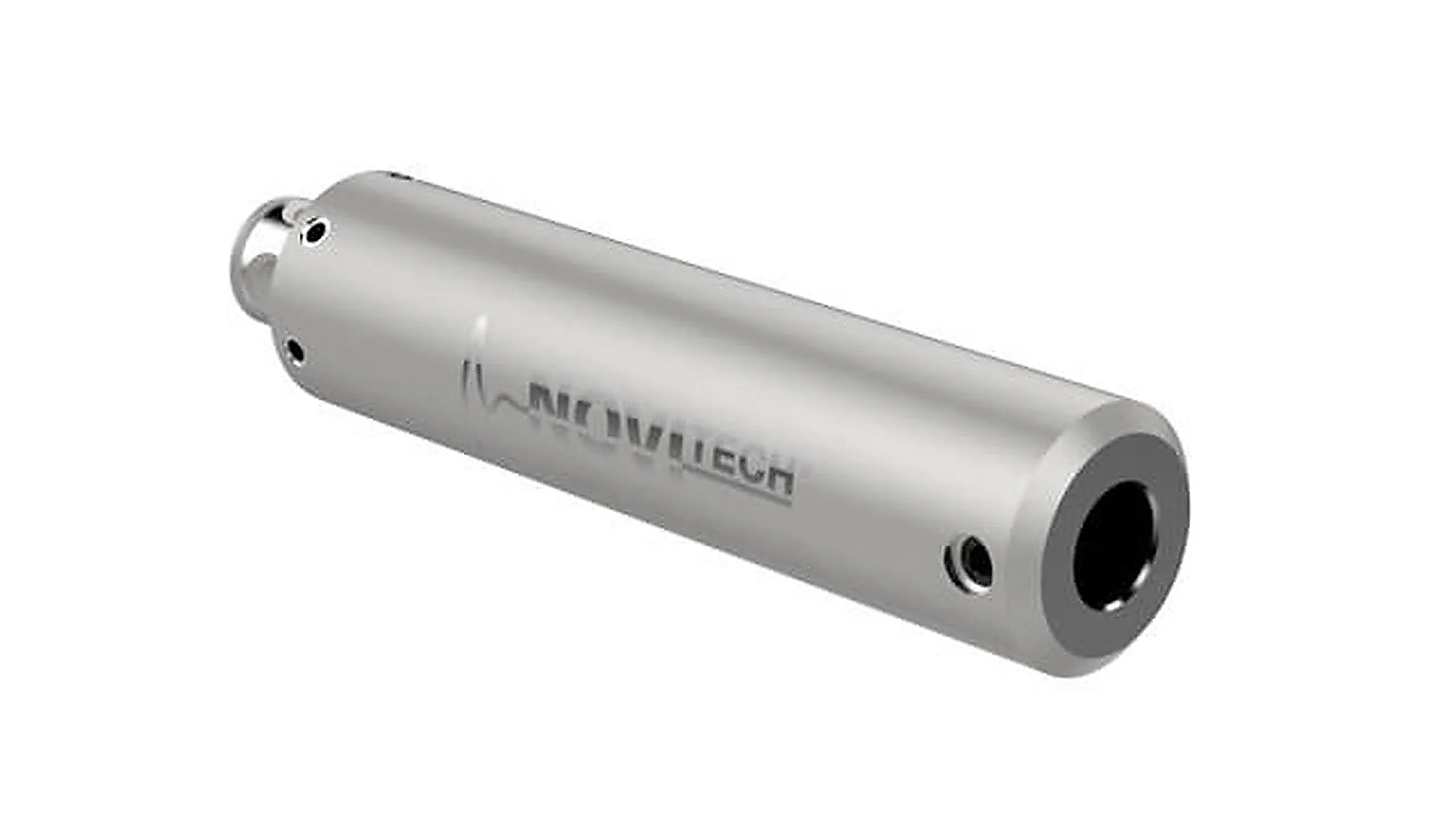

Промежуточные модули
Промежуточные модули MVS между хвостовиком и головкой: удлинители, редукционные переходники на меньший типоразмер соединения MVS, переходники 248 и NOVITECH. 10×D относится только к модулю NOVITECH, не ко всем удлинителям.
· 1 продукт

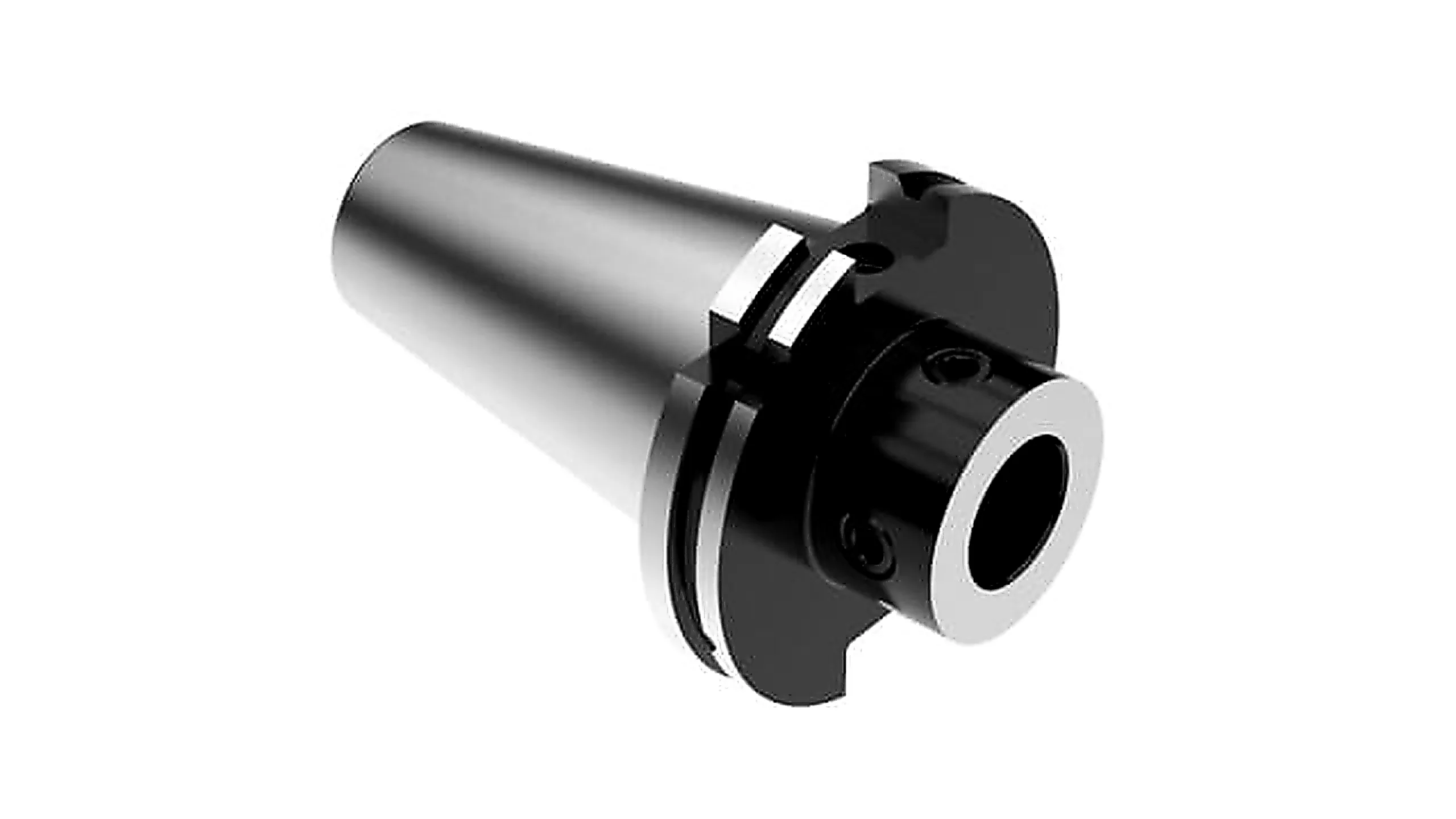

Мастер-хвостовики и соединение MVS
Мастер-хвостовик устанавливают в шпиндель; присоединительная поверхность — соединение MVS. Под конусы SK, BT, HSK, CAT, PSC и другие: точная сборка и замена модулей.
· 1 продукт

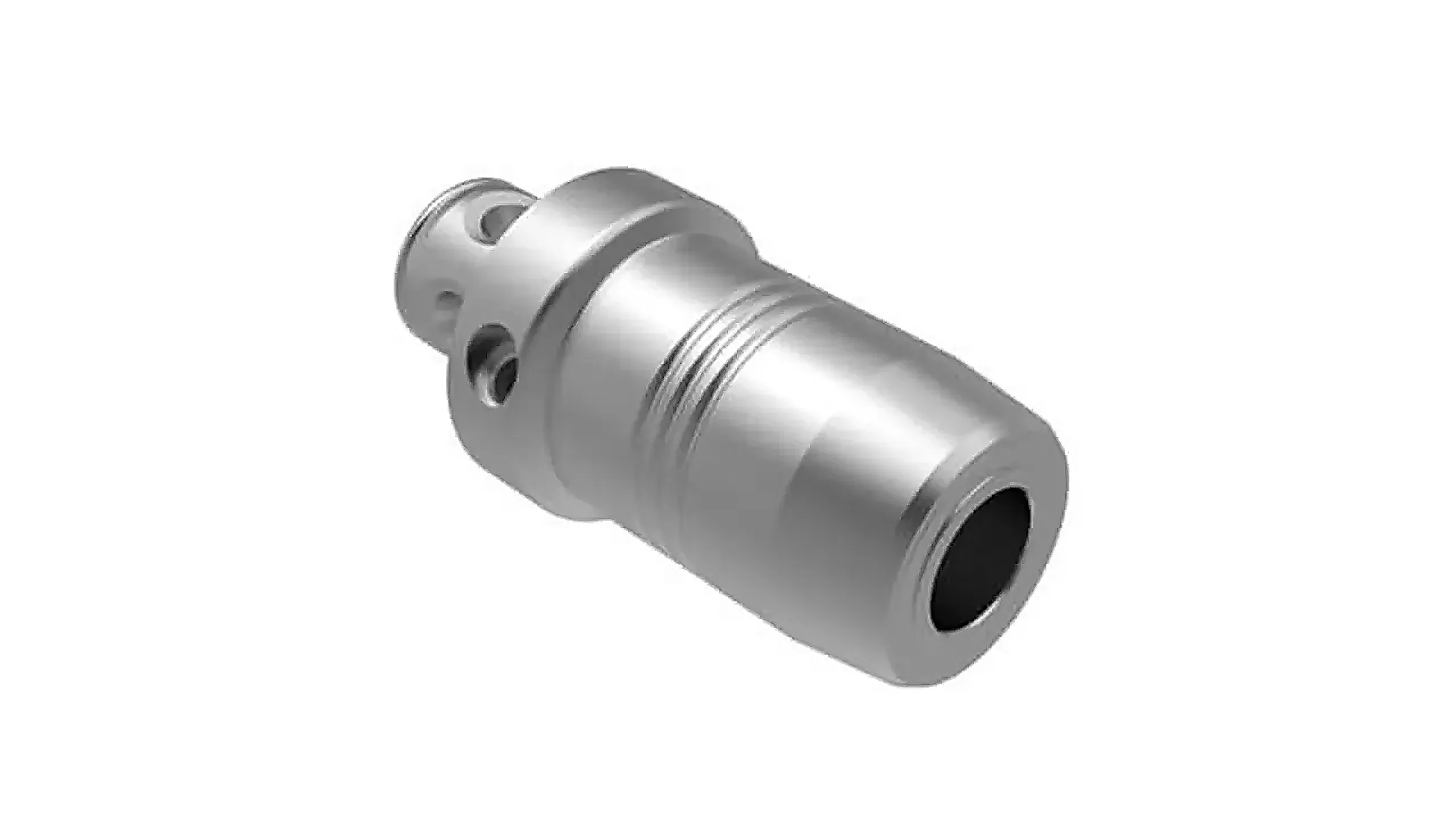

Модульные державки
Зажимные державки с MVS: втулки, сверлильные и цанговые патроны, фрезерные оправки, гидрозажим, метчиковые патроны. Стандартный инструмент в цепочке MVS вместо спецдержавки; у многих — канал СОЖ.
· 1 продукт

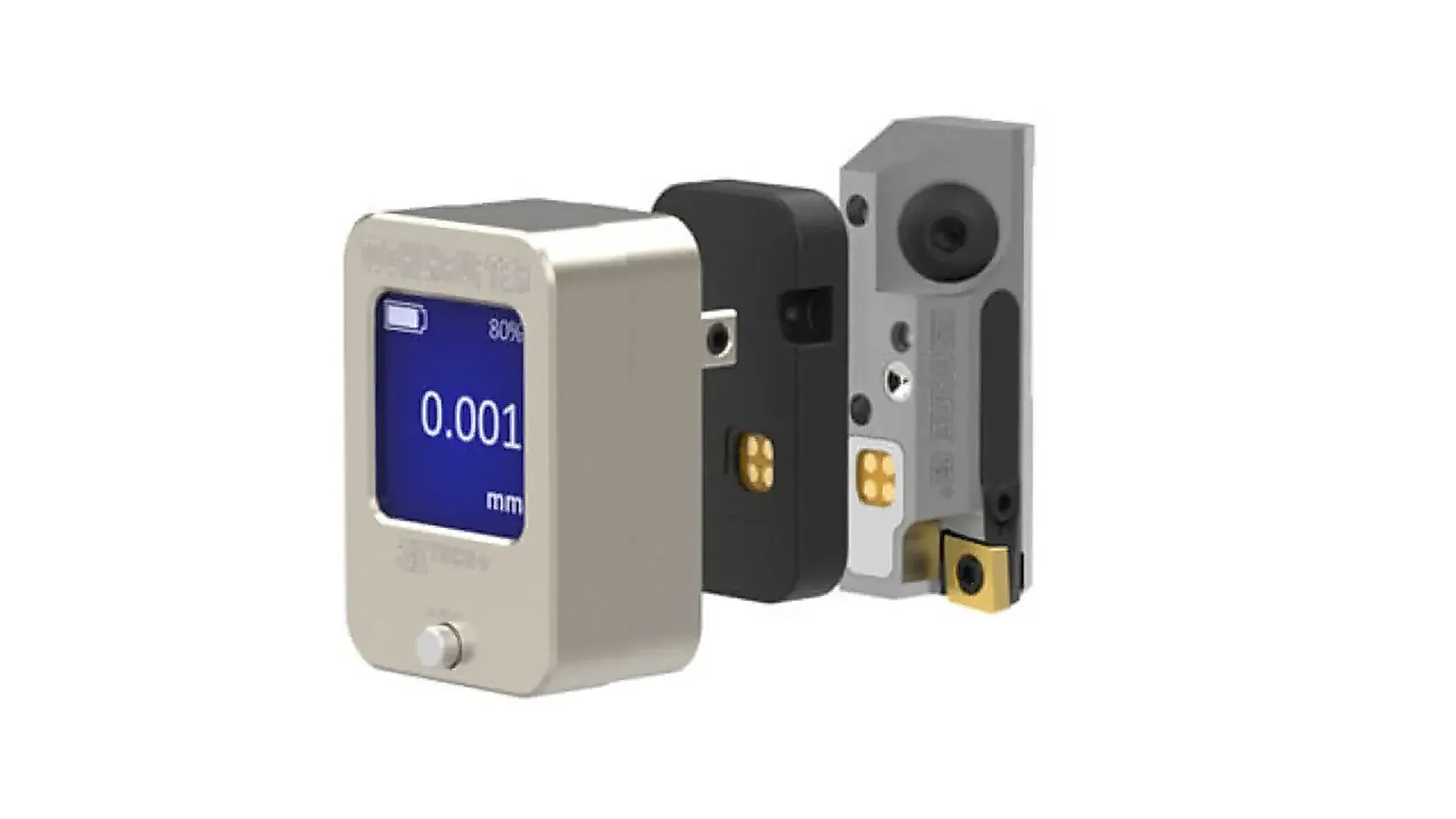

Картриджи Lay Down
Картриджи Lay Down с пластиной: предварительная обработка, компактные оправки, короткий зажим и чистовое растачивание. Картридж устанавливают в посадочное гнездо головки или оправки; в расчёт общей длины инструмента он не входит и удлинителем MVS не является.
· 1 продукт
Пластины и спецрешения
Пластины под расточные системы Wohlhaupter, универсальные головки UPA для торцевания и растачивания неподвижной детали и заказной инструмент под станок, процесс и материал.

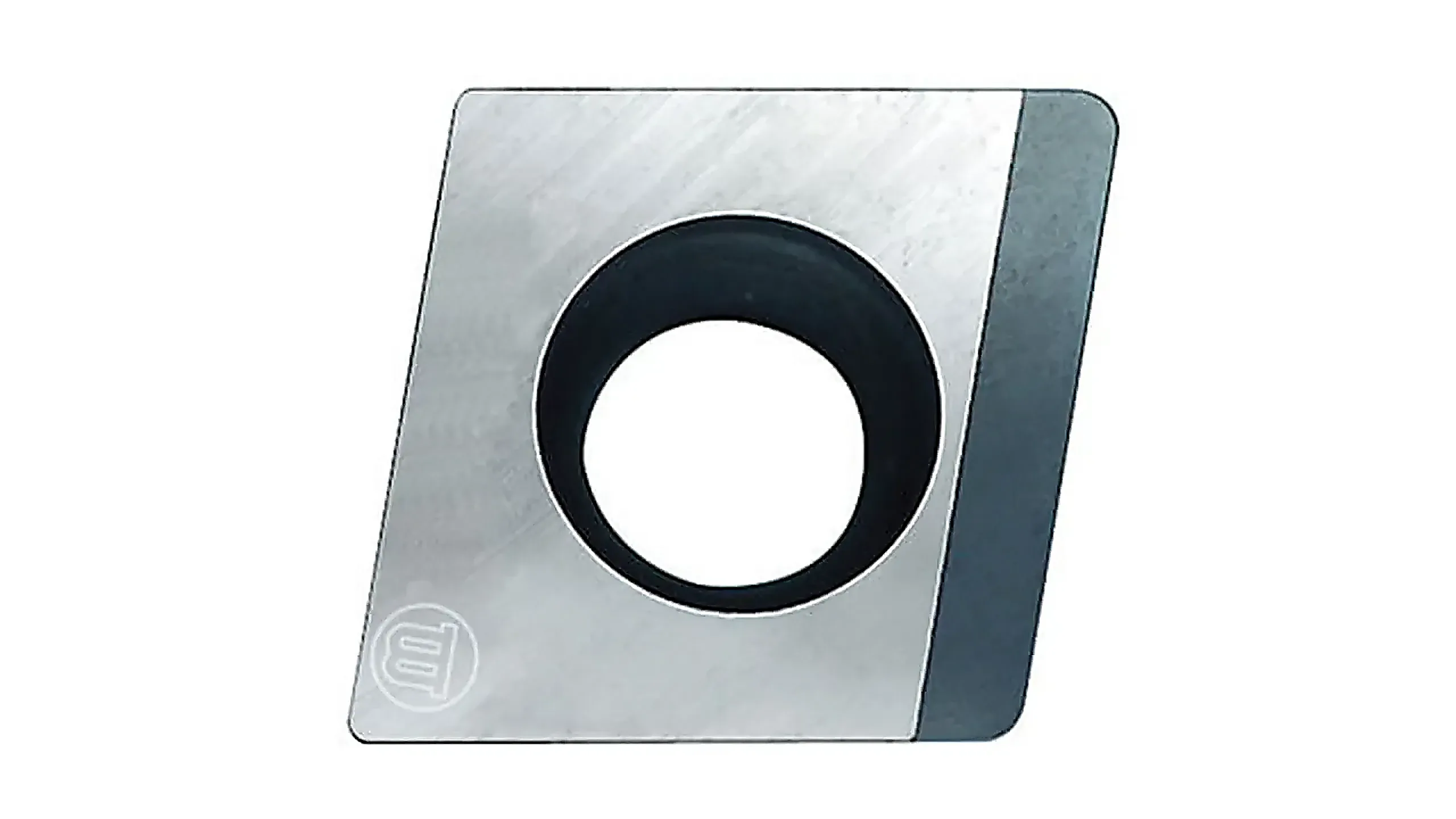

Пластины Сменные пластины
Сменные пластины Wohlhaupter с разными геометриями, покрытиями и радиусами при вершине — твёрдый сплав без покрытия и с покрытием, кермет, CBN и PCD.
сменные пластины

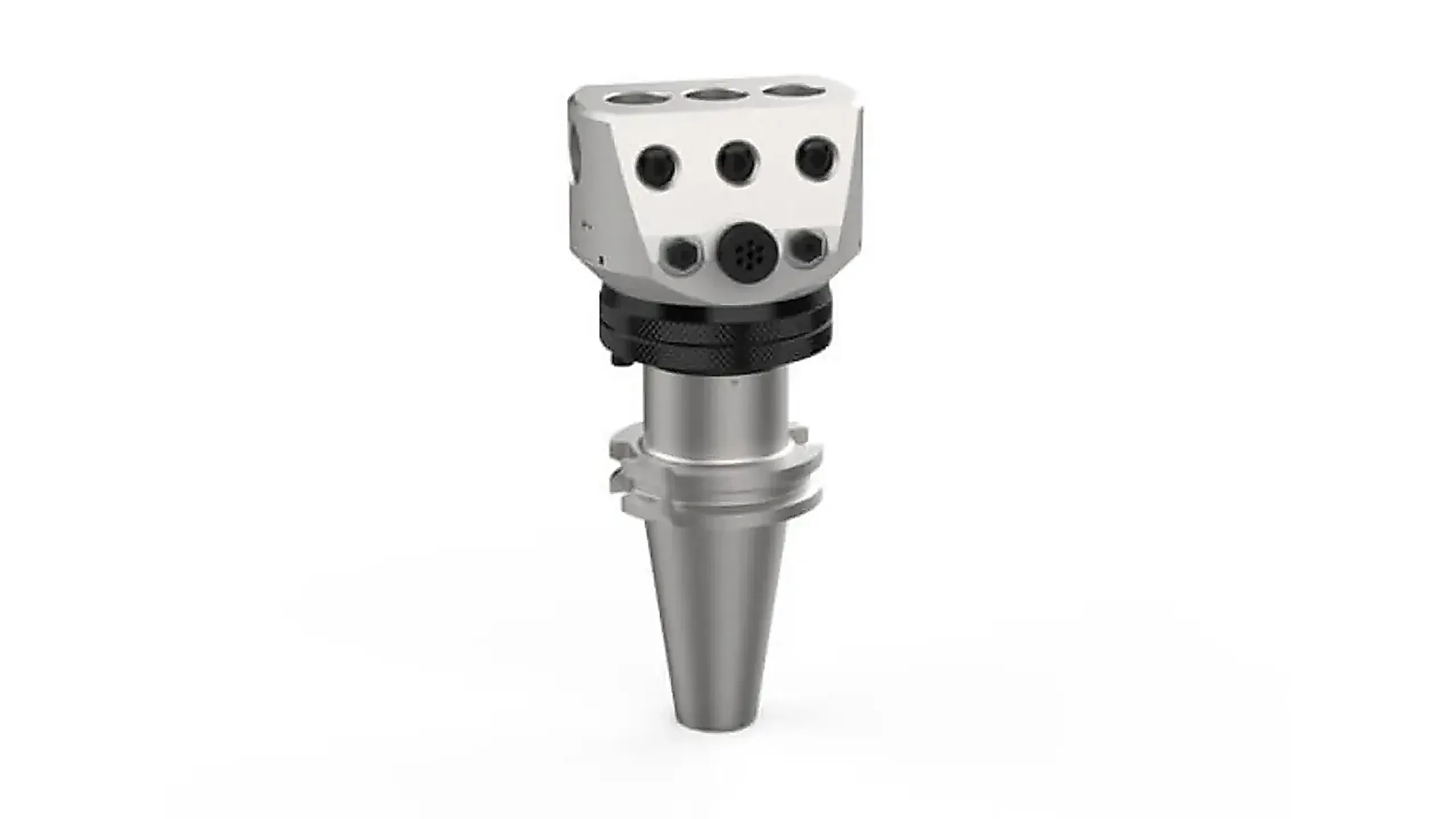

Универсальные головки UPA
Универсальные головки UPA для торцевания и растачивания неподвижной заготовки на фрезерных, расточных и координатно-расточных станках.
· 1 продукт

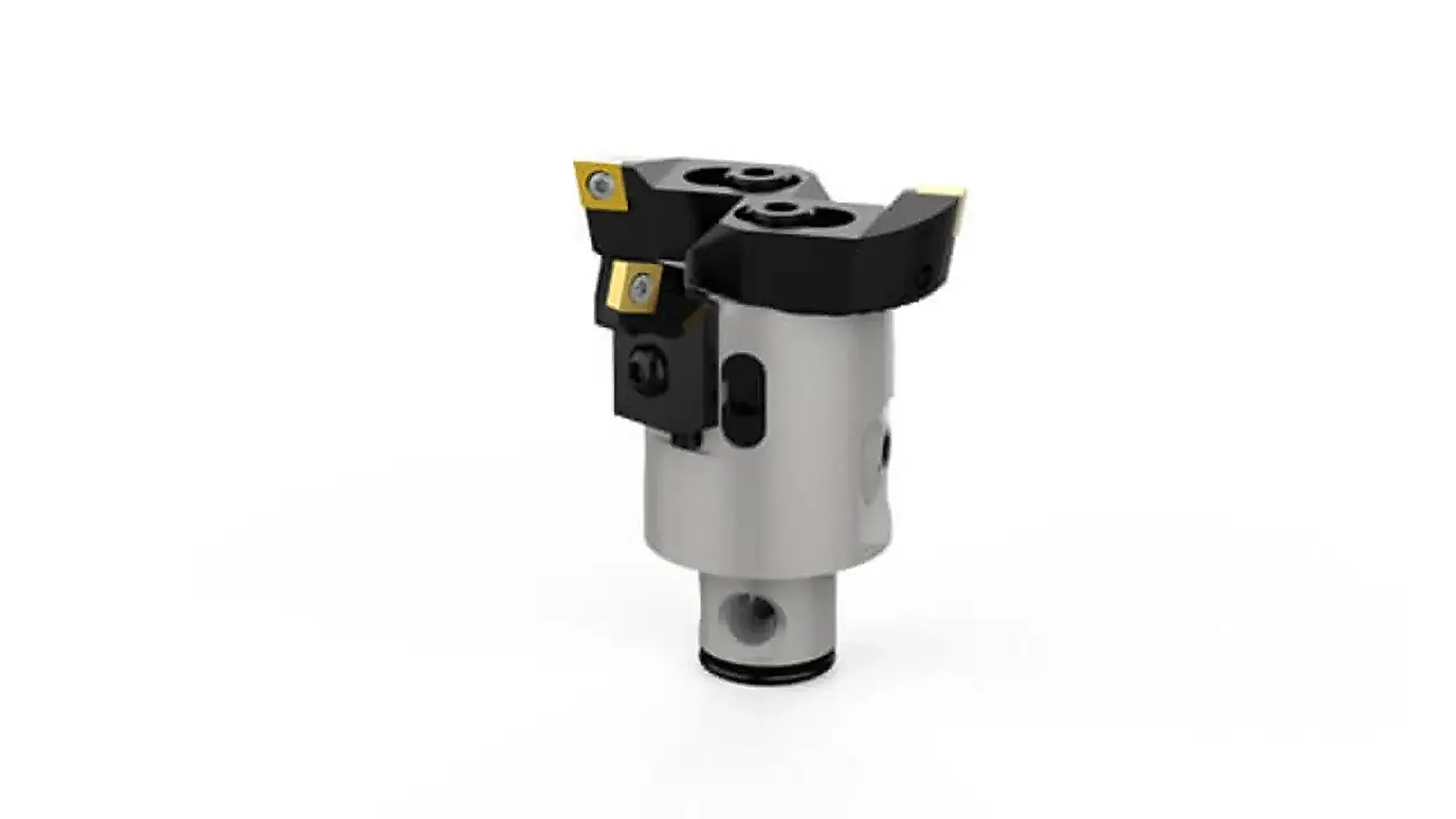

Специальные расточные решения
Заказные расточные инструменты Wohlhaupter под конкретный станок, процесс и материал — когда стандартной линейки недостаточно.
· 1 продукт

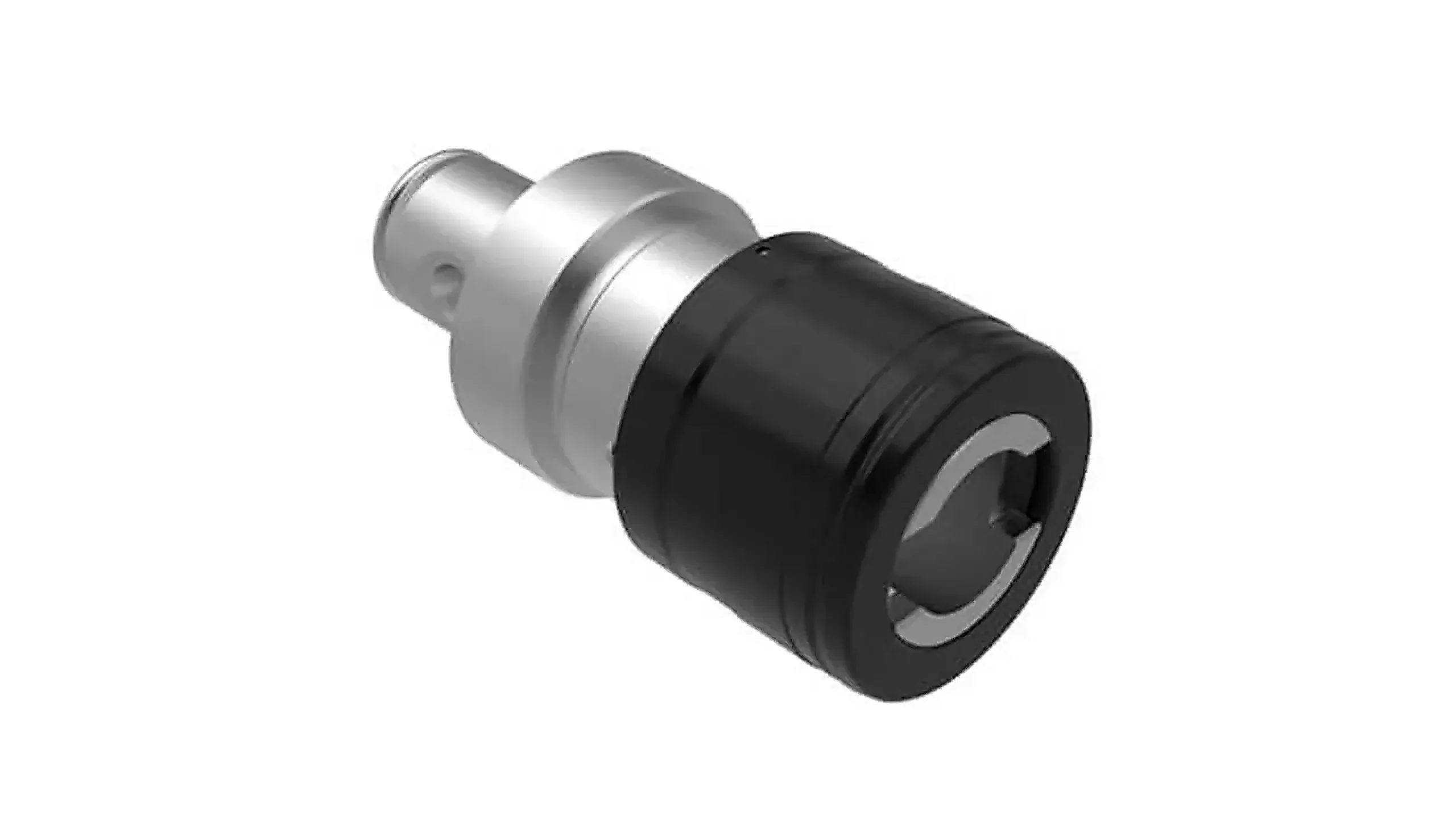

Принадлежности и данные
Штифты, прижимы, балансировочные винты и динамометрические ключи MVS плюс пределы L/D, масса сборки и режимы резания.
