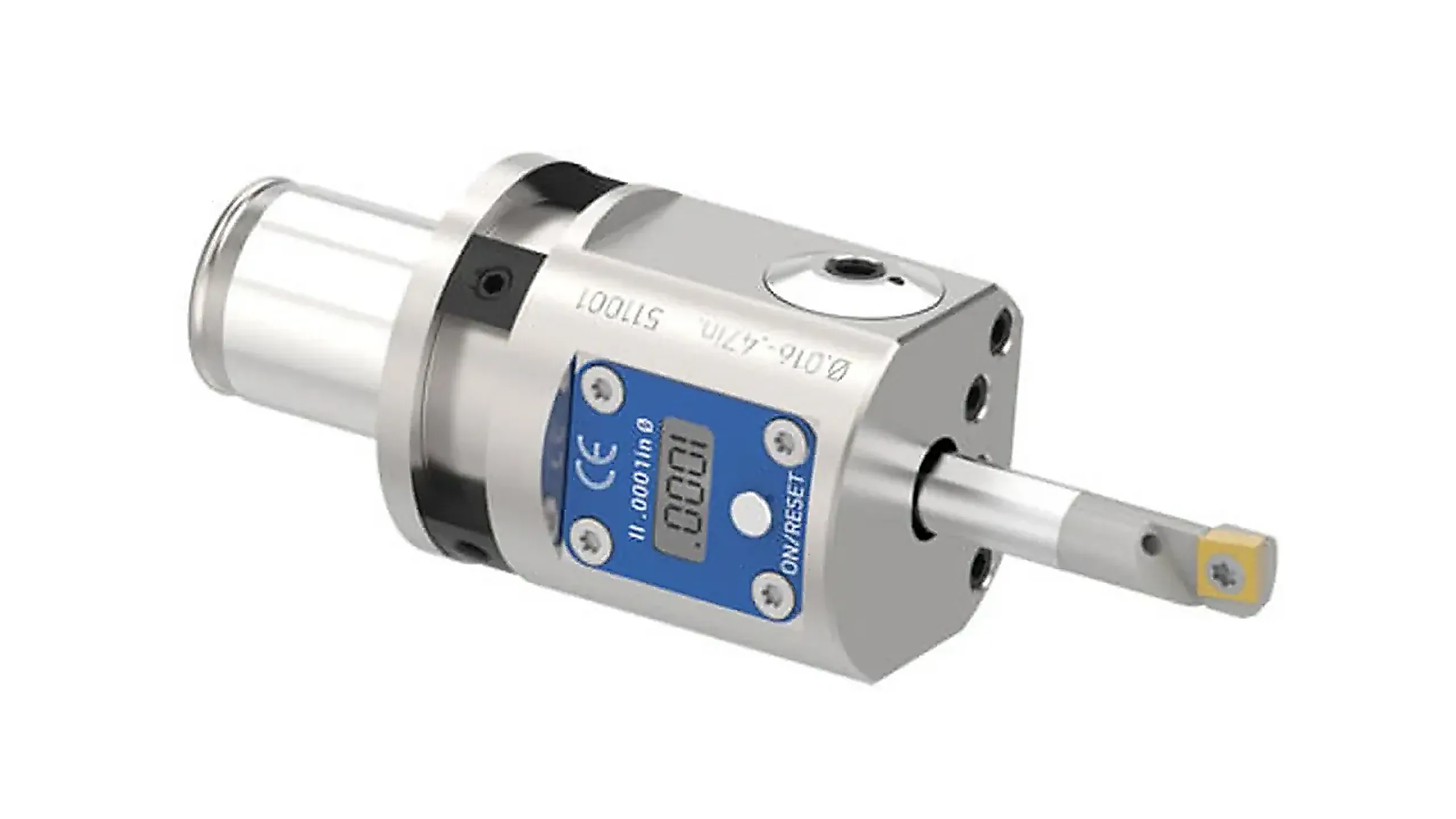

Allied Machine, вид под углом — Digital 510, вид под углом

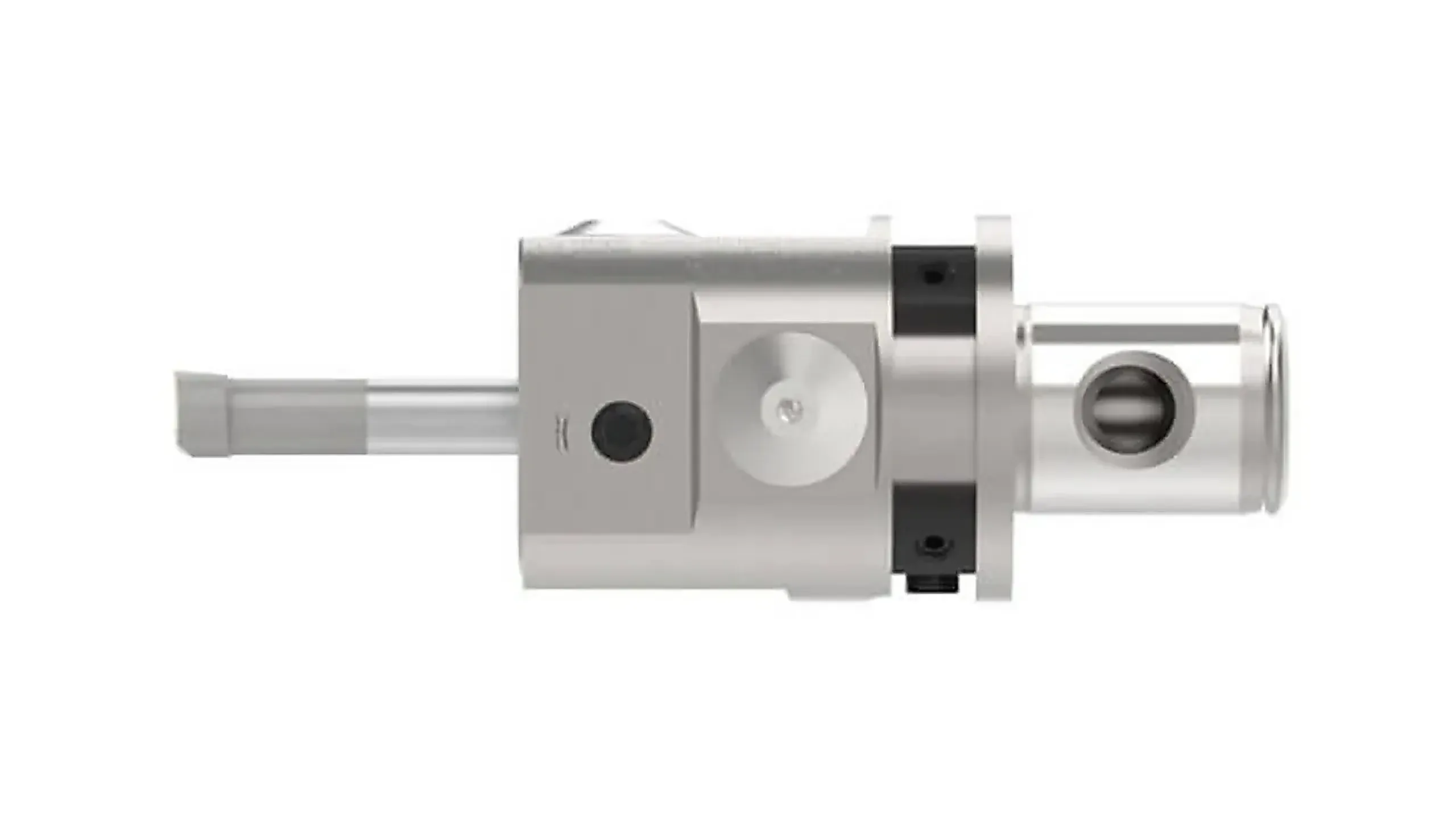

Изображение инструмента — Digital 510, вид сзади

Чистовое растачивание · Универсальное чистовое растачивание

Digital 510 — малая цифровая головка Ø 0,40–12 мм

Digital 510 — малая цифровая чистовая головка Wohlhaupter, Ø 0,40–12,00 мм, встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру.

Чистовое растачивание малых отверстий Ø 0,40–12,00 мм со встроенным цифровым дисплеем. Степень защиты IP65 — от СОЖ и пыли; подвод СОЖ через инструмент и внешний противовес — по документации изготовителя. До 35 000 об/мин — конструктивный предел головки, не режим резания. Свыше 12 мм — VarioBore, PrimeBore или DigiBore.

Принцип работы и конструкция

Головка присоединяется через соединение MVS 40-22, артикул 510001. Конус шпинделя выполнен на мастер-хвостовике, не на корпусе 510. Отсчёт — встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру; это не цифровой модуль 3ETECH+ с ценой деления 0,001 мм по диаметру.

Технические параметры

Диапазон, цена деления встроенного дисплея, IP65 и предельная частота вращения — в таблице линейки. 35 000 об/мин — предел по ISO 15641.

Параметр	Значение
Диапазон Ø	0,40–12,00 мм
Настройка	дисплей 0,002 мм
Оболочка	IP65 (IEC 60529)
Головка	MVS 40-22, арт. 510001
Предельная частота вращения	до 35 000 об/мин

Соответствие стандартам

Головка с соединением MVS 40-22. Конус шпинделя выполнен на мастер-хвостовике. Степень защиты оболочки — IP65 по IEC 60529 (от СОЖ и пыли). Предельная частота вращения — ISO 15641.

ГОСТ 14254-2015 соответствует IEC 60529:2013 в степени MOD, не IDT. ГОСТ 19042-80 к корпусу Digital 510 не относится — только к сменной пластине.
