Чистовое растачивание · Чистовое растачивание
Аналоговые головки 310 Ø 20–205 мм

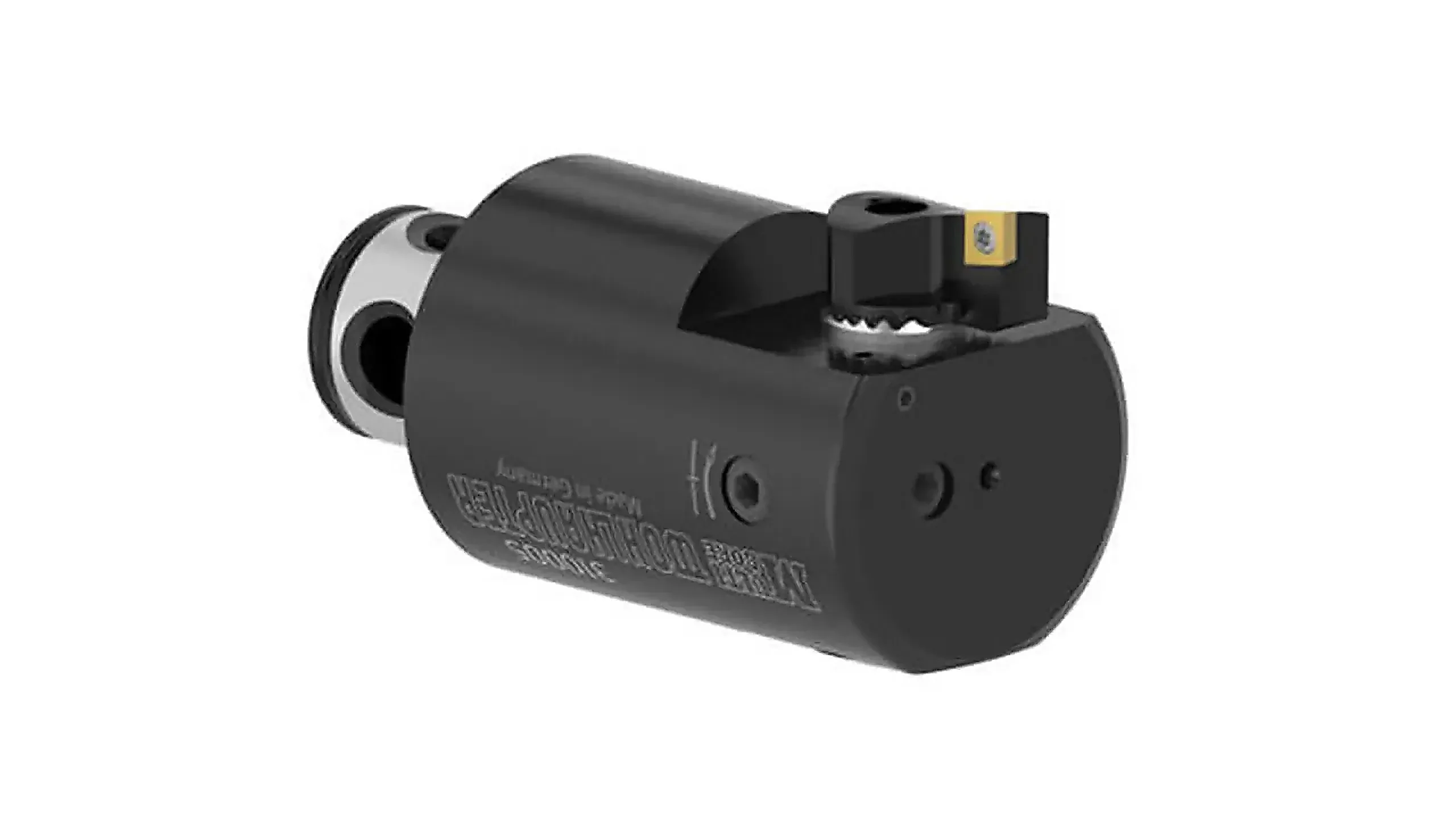

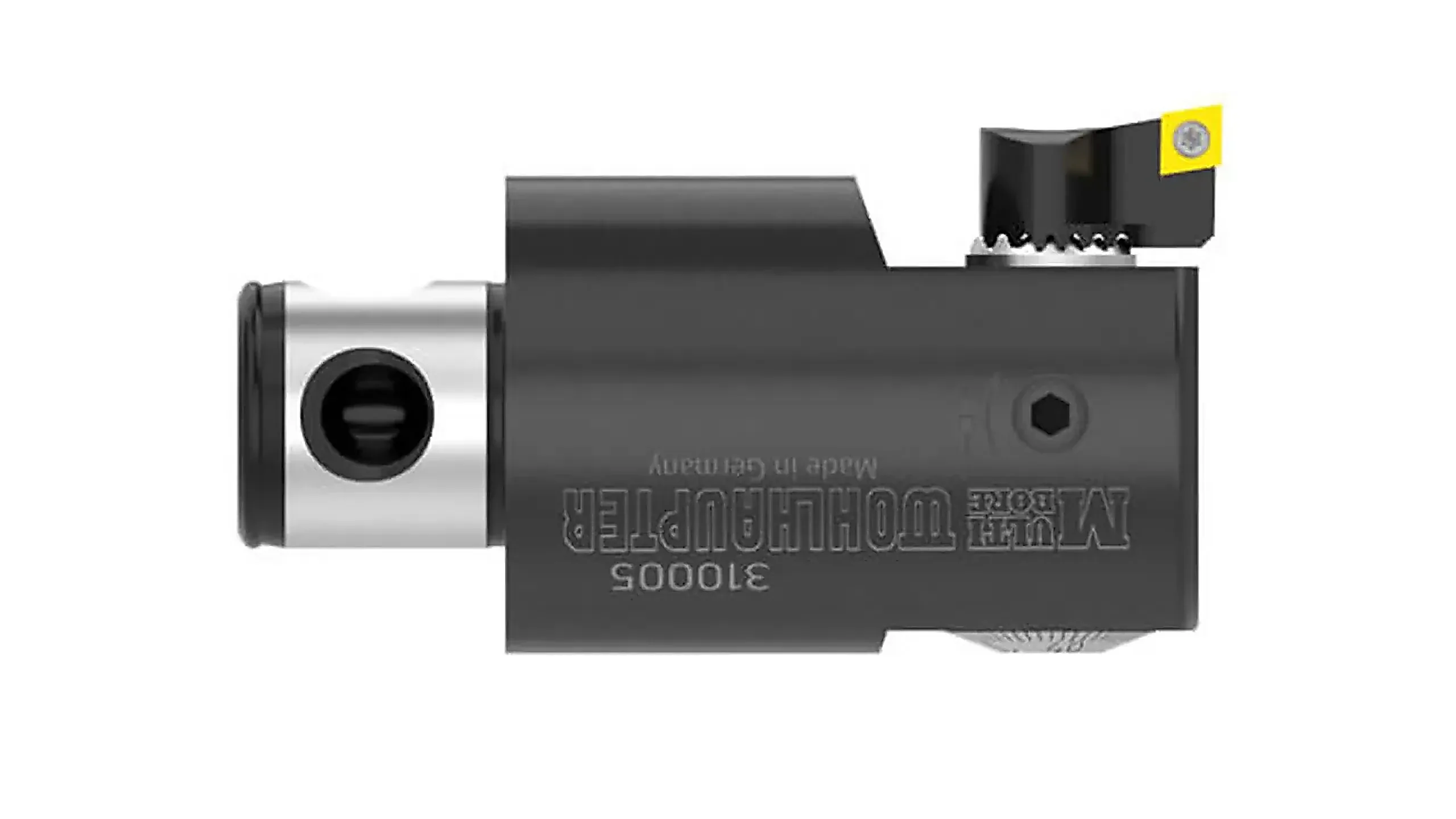

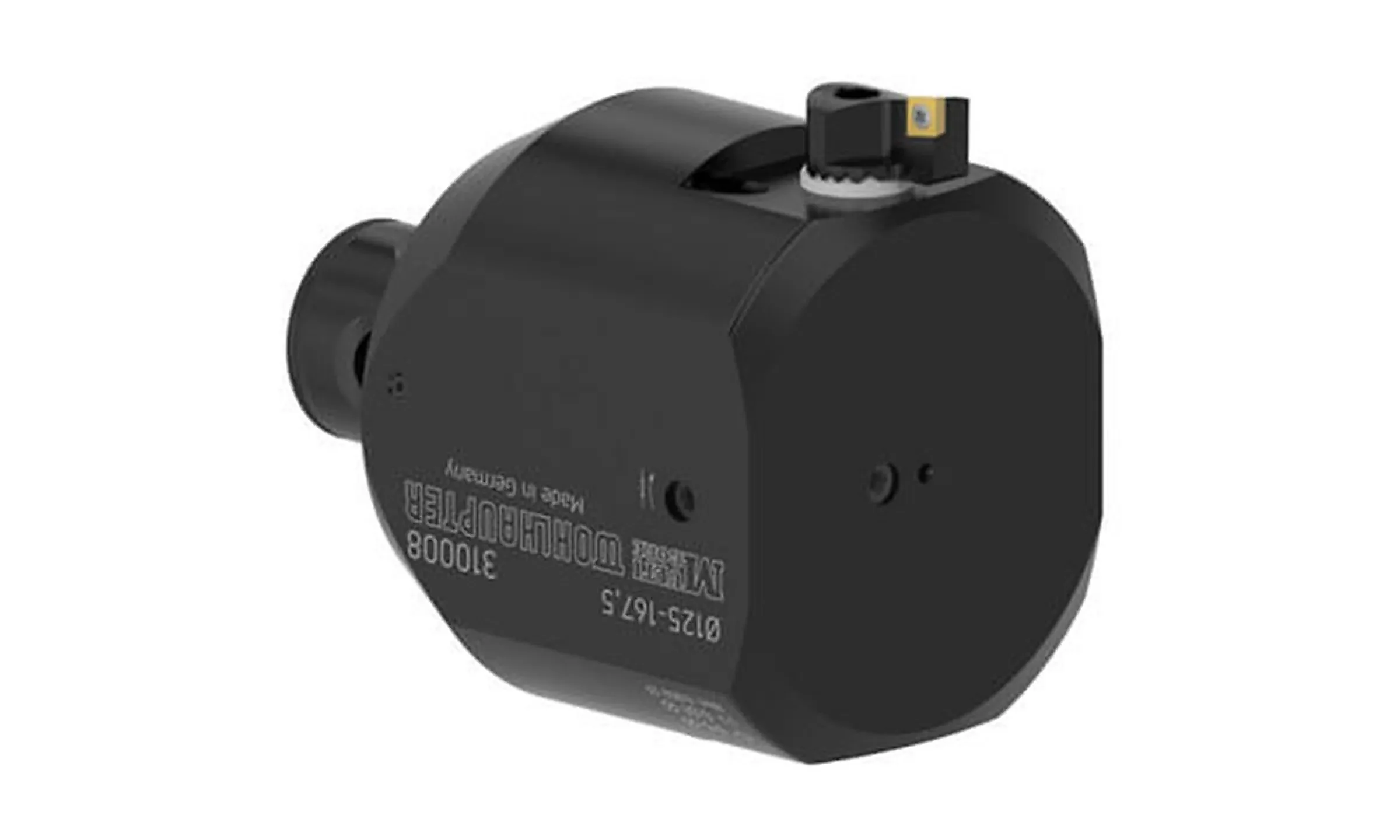

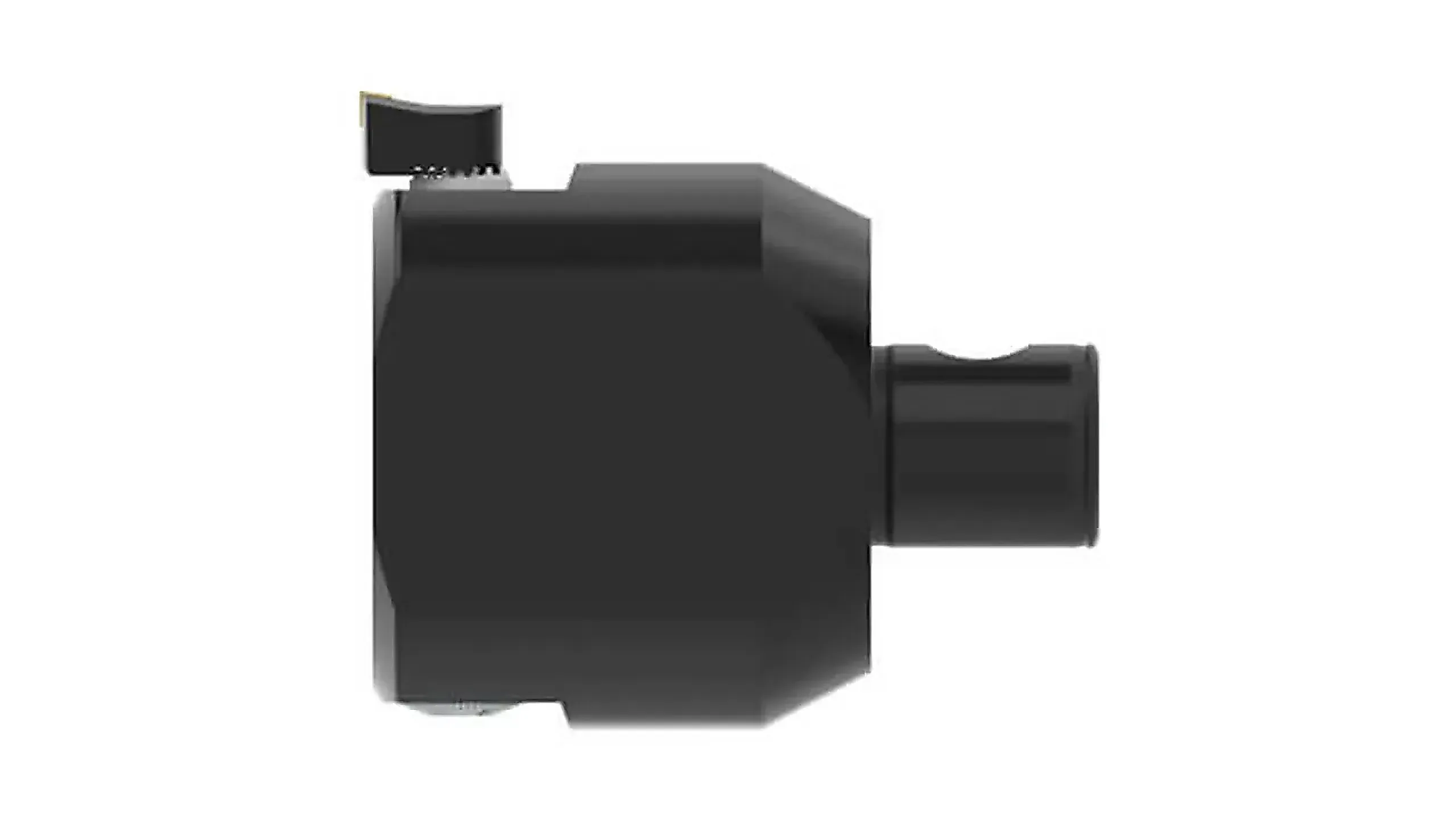

Аналоговые чистовые головки 310: Ø 20–205 мм, нониус с ценой деления 0,002 мм по диаметру, без цифрового модуля 3ETECH+ и без автоматической балансировки.
Чистовое растачивание нониусной шкалой без автоматической балансировки: по стали Ø 20–103 мм, в исполнении Alu-Line Ø 100–205 мм. Обозначение 310 — серия изготовителя, не номер DIN. Цифровое исполнение с автоматической балансировкой — 564; кассеты — 537.
Принцип работы и конструкция
Зубчатое посадочное поле, нониус с ценой деления 0,002 мм по диаметру. Настройка режущей кромки — радиальное перемещение салазок. Головка присоединяется через соединение MVS; конус шпинделя выполнен на мастер-хвостовике. Элементов Balance у серии 310 нет.
Технические параметры
Диапазоны сталь / Alu-Line и цена деления нониуса — в таблице линейки. Предельная частота вращения — в таблице артикула (ISO 15641).
| Параметр | Значение |
|---|---|
| Диапазон Ø | 20–205 мм |
| Сталь | 20–103 мм |
| Alu-Line | 100–205 мм |
| Настройка | нониус 0,002 мм |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Нониус на Ø 20–205 мм без цифрового модуля 3ETECH+. Автоматическая балансировка и обратное растачивание — 564. В запросе: артикул, D1, типоразмер соединения MVS.
