Пример применения: растачивание корпусов насосов из серого чугуна · стр. 113
Чистовое растачивание

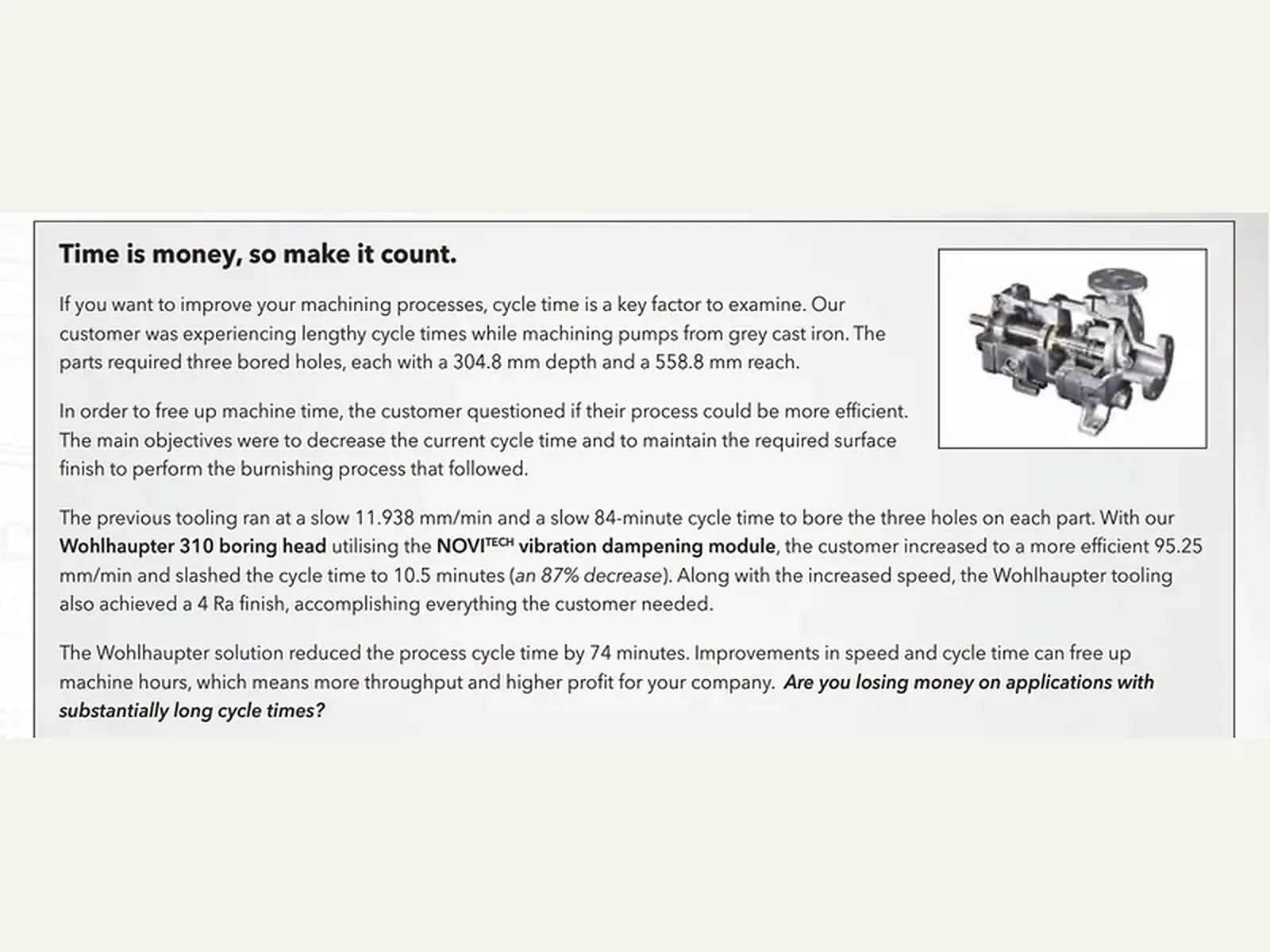

Пример чистового растачивания корпусов насосов из серого чугуна головкой 310 с NOVITECH.
Назначение
Пример чистового растачивания линейки головки 310. Режимы и диаметры — только из таблицы этого примера, не как общий режим раздела.
Принцип работы и конструкция

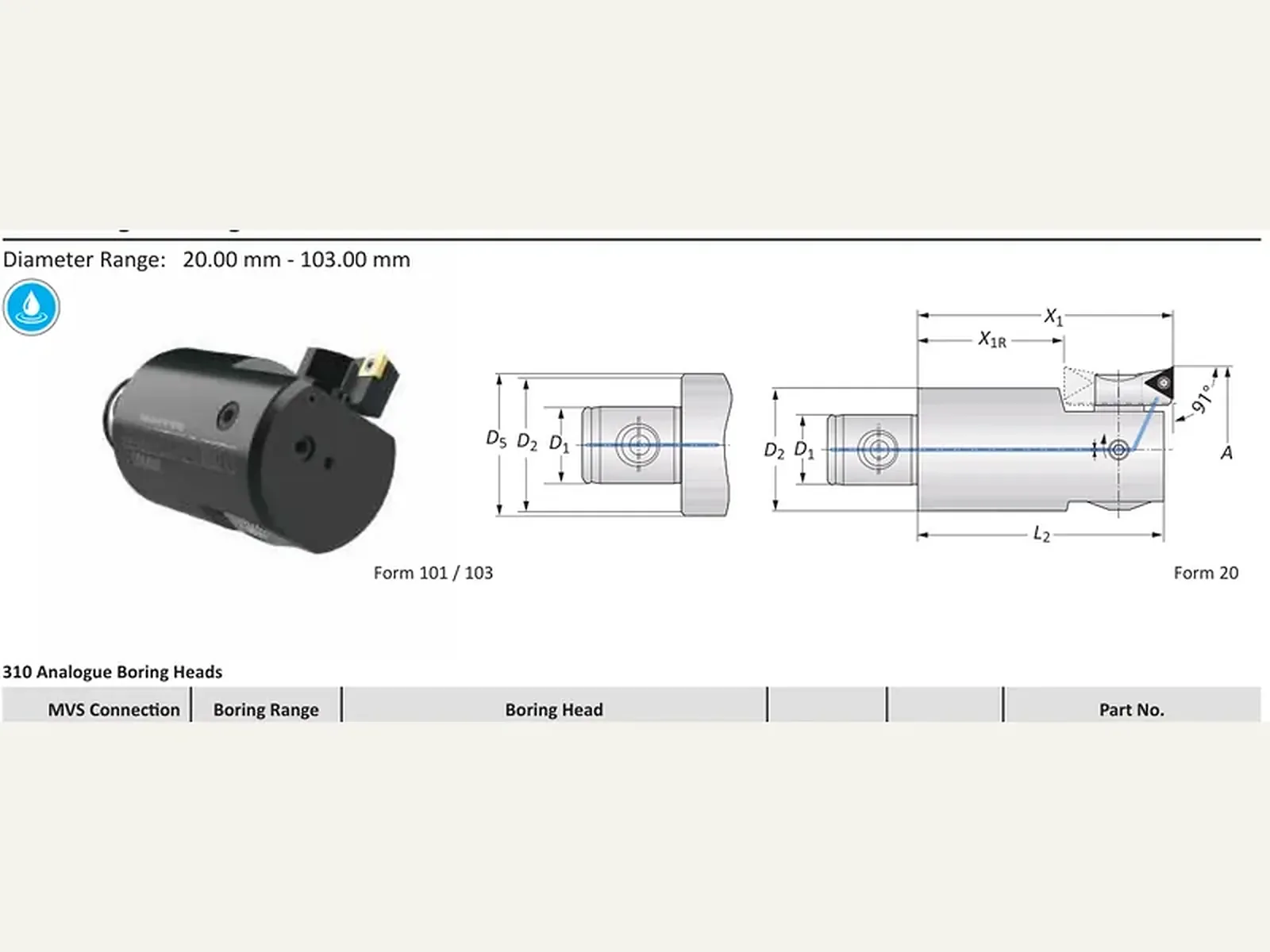

Серия 310: зубчатое посадочное поле, нониус с ценой деления 0,002 мм по диаметру, соединение MVS, без цифрового модуля 3ETECH+ и без Balance. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Головка 310 с NOVITECH: 469 мин⁻¹, скорость резания 205,74 м/мин, подача 0,203 мм/об, скорость врезания 92,25 мм/мин, цикл 3 мин 32 с. Конкурирующая головка: 39 мин⁻¹, 17,069 м/мин, подача 0,305 мм/об, цикл 27 мин 54 с.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
Пример применения: растачивание корпусов насосов из серого чугуна
5 строкЕдиницы: скорость — м/мин · подача — мм/зуб · твёрдость — HB. Если в ячейке указано иное — оно главнее.
| Показатель | Конкурирующая расточная головка | Расточная головка 310 с NOVITECH |
|---|---|---|
| Об/мин | 39 | 469 |
| Скорость резания | 17.069 M/min | 205.74 M/min |
| Подача | 0.305 мм/rev | 0.203 мм/rev |
| Скорость врезания | 11.938 мм/min | 92.25 мм/min |
| Время цикла (на отверстие) | 27 min 54 sec | 3 min 32 sec |
