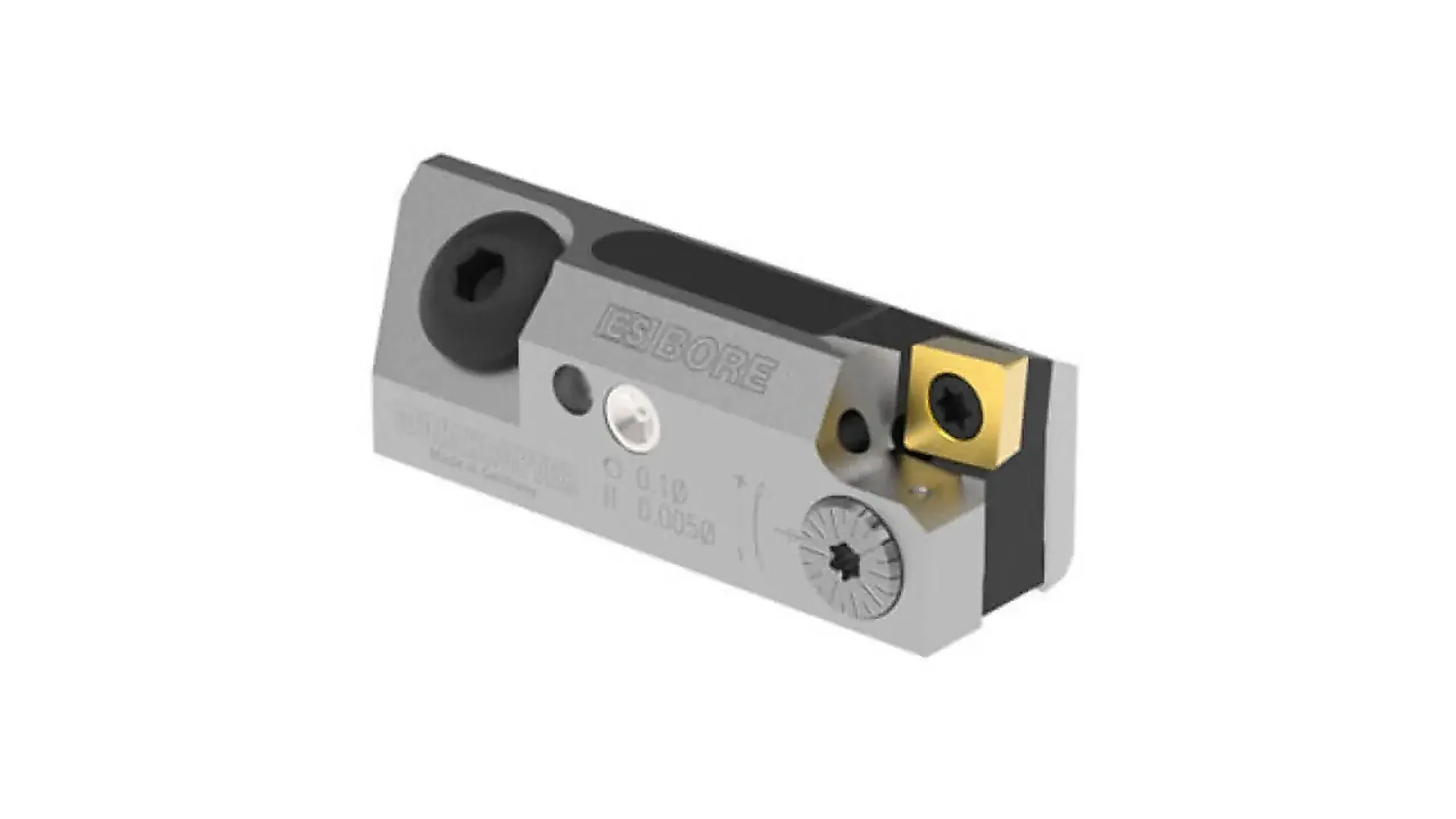

Картридж ES-Bore analog, вид под углом
Изображение инструмента

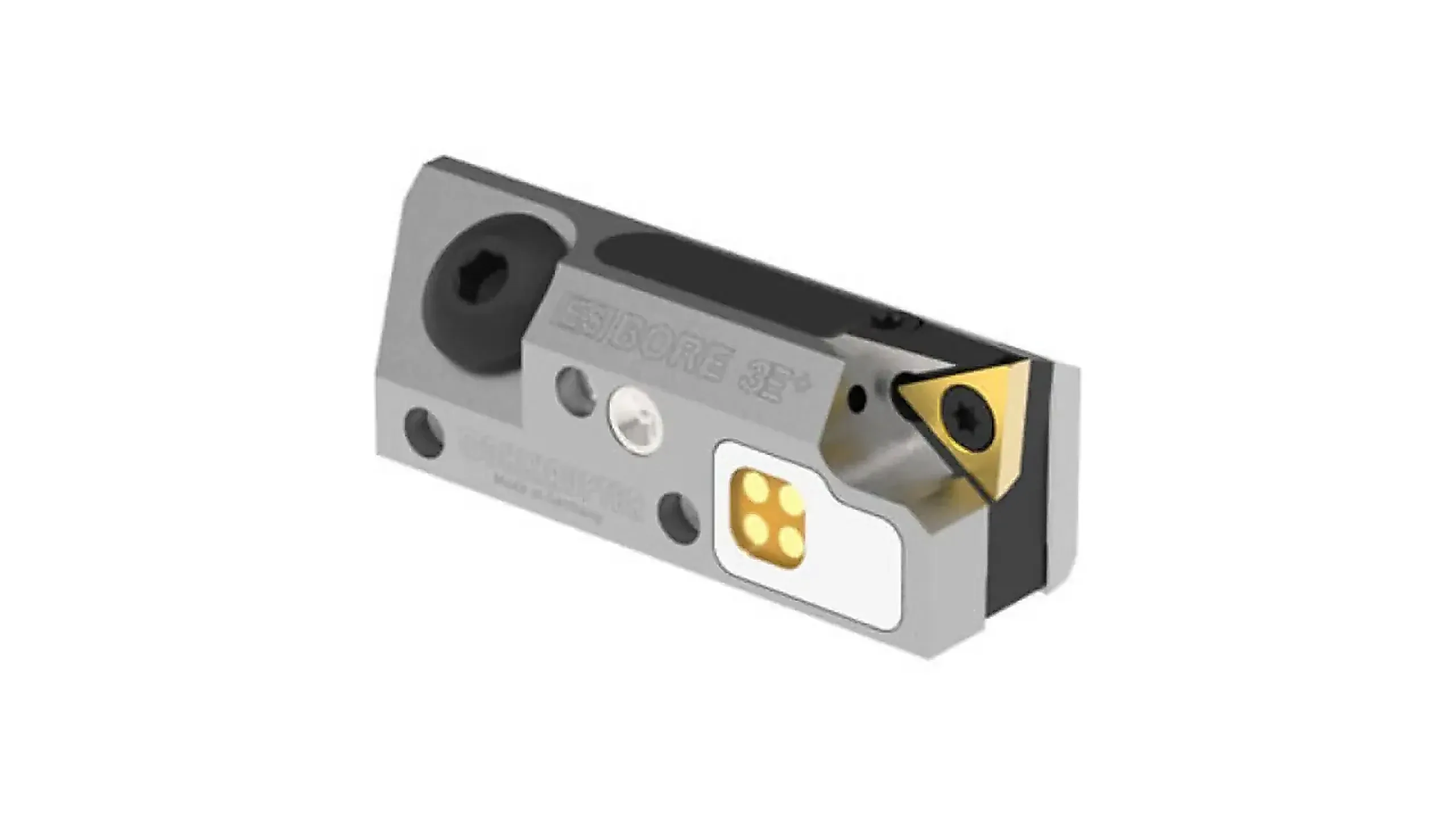

Картридж ES-Bore digital, вид под углом
Изображение инструмента

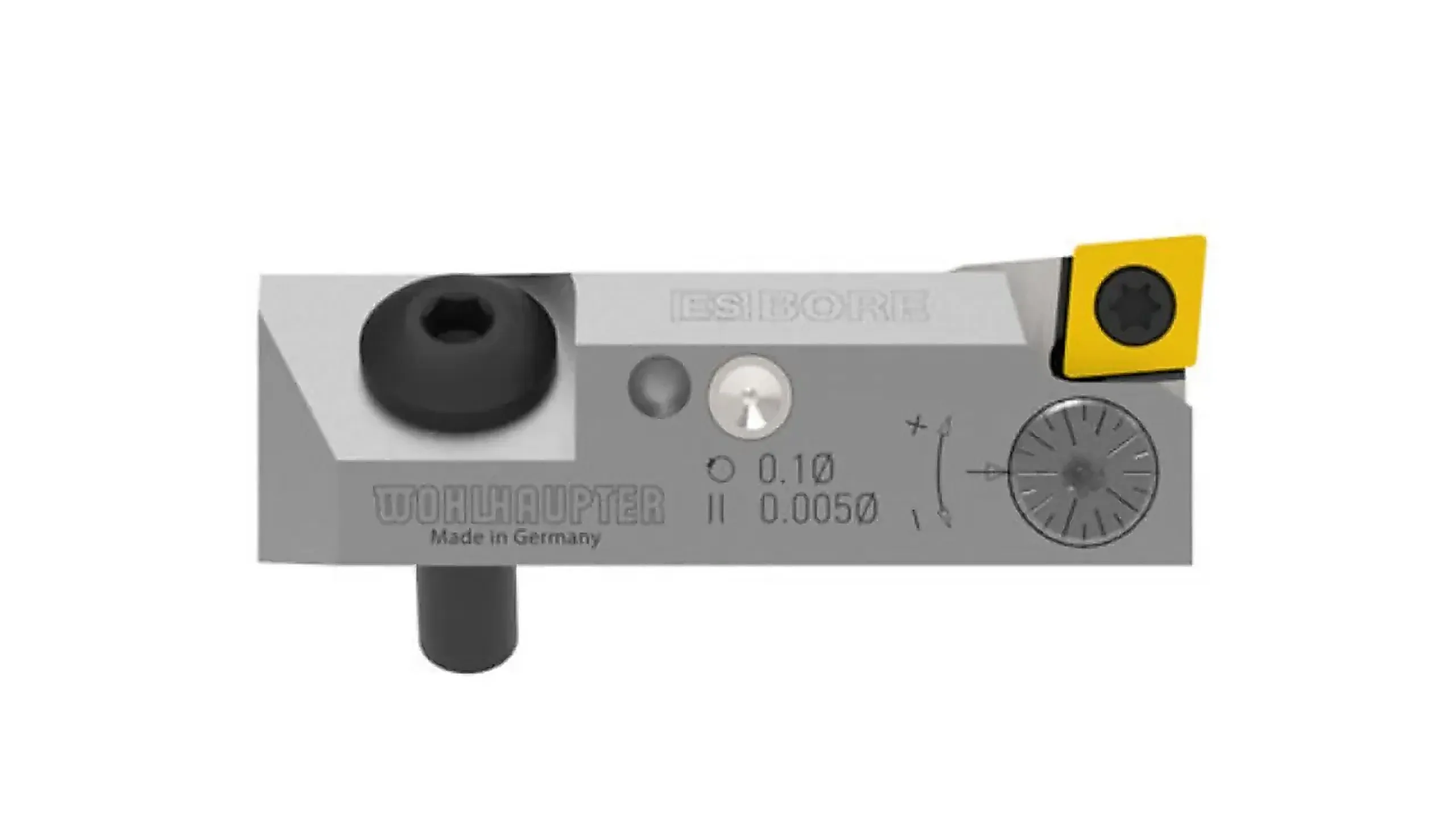

Картридж ES-Bore analog, вид сбоку

Модульная система MVS · Картриджи Lay Down

Картриджи Lay Down и ES-Bore Ø от 28 мм

Картриджи Lay Down: ES-Bore Ø ≥ 28 мм (формы 101 и 20) и компактные / тангенциальные картриджи, в том числе державка короткого зажима.

Картридж устанавливают в посадочное гнездо головки или салазок; удлинителем MVS он не является и в расчёт длины сборки не входит. Цифровое ES-Bore работает только с модулем 3ETECH+.

Принцип работы и конструкция

Крепление — посадочное гнездо или зубчатое посадочное поле. Настройка: нониус с ценой деления шкалы 0,002 мм по диаметру или цифровой модуль 3ETECH+ с шагом 0,001 мм по диаметру. Тип державки K указан по ISO, не как раздел каталога.

Технические параметры

ES-Bore — Ø ≥ 28 мм, формы 101 и 20. Компакт / тангенс — державка короткого зажима.

ИсполнениеОсобенность
ES-BoreØ ≥ 28 мм; формы 101 и 20
Компакт / тангенскороткий зажим

Соответствие стандартам

Сменные пластины — DIN ISO 1832. ГОСТ 19042-80 гармонизирован с ISO 1832-85, не идентичен ISO 1832:2017. Конуса шпинделя и соединения MVS на картридже нет.

Применение и подбор

Есть посадочное гнездо — картридж Lay Down. Нужен вылет — промежуточные модули. В запросе: артикул, форма пластины, тип гнезда.

Два исполнения: ES-Bore (цифровой 3ETECH+ и аналог, формы 101 и 20, Ø ≥ 28 мм) и компактные/тангенциальные картриджи. Исполнение ES-Bore с цифровым отсчётом работает только с модулем 3ETECH+ и переходной пластиной; с прежним модулем 3ETECH оно несовместимо.
