Монтажные размеры компактного картриджа · стр. 355
Картриджи Lay Down
Монтажные размеры компактного картриджа. Конус шпинделя выполнен на мастер-хвостовике.
Назначение
Таблица «Монтажные размеры компактного картриджа»: посадочные размеры картриджа в гнезде головки, не удлинители MVS.
Принцип работы и конструкция
Крепёж картриджа в посадочном гнезде. В цепочку удлинения MVS не входит.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
Крепёж посадочного гнезда. Соединения MVS и конуса шпинделя на детали нет.
Применение и подбор
В запросе: артикул из таблицы «Монтажные размеры компактного картриджа», форма пластины, тип посадочного гнезда.

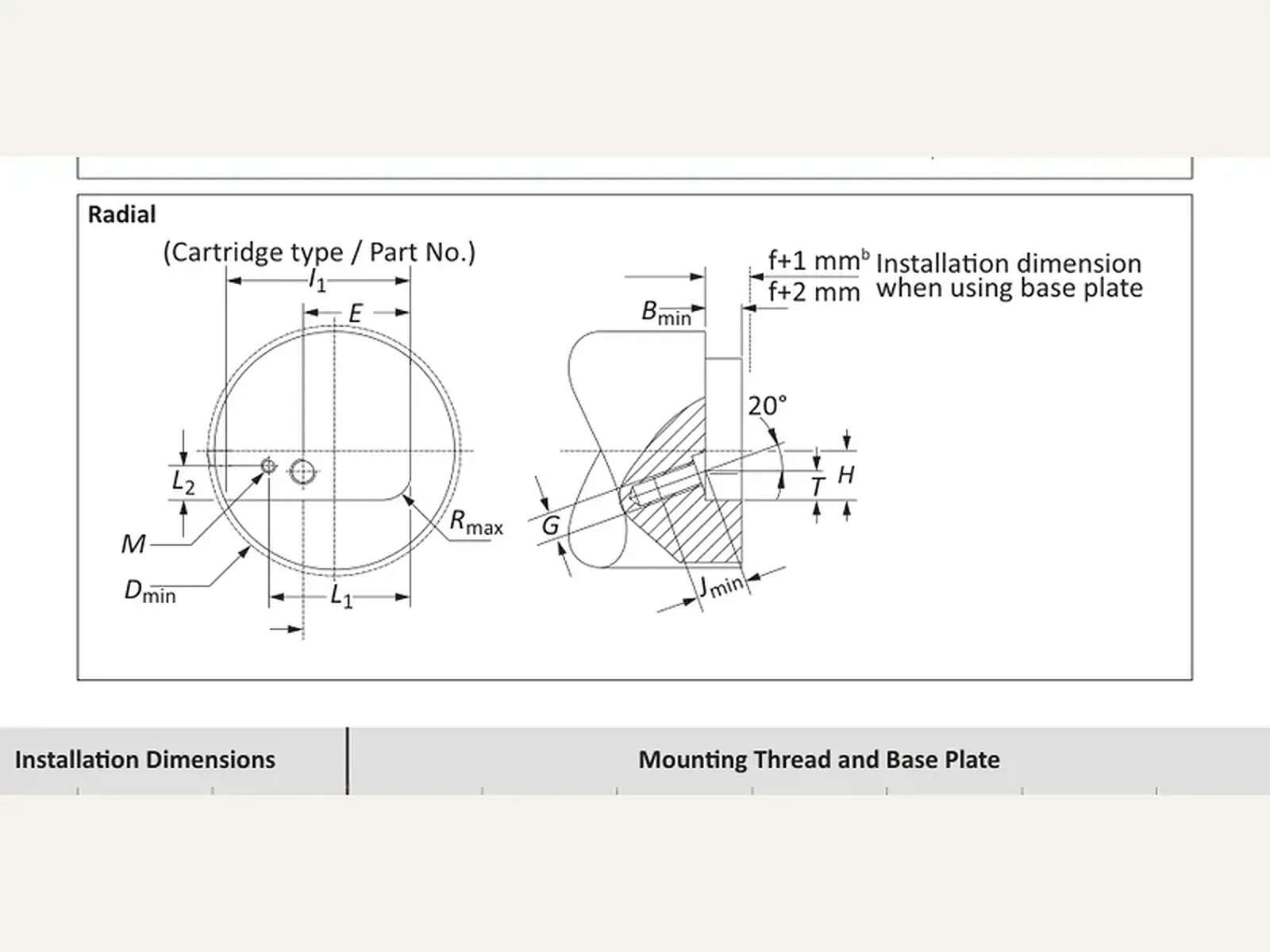

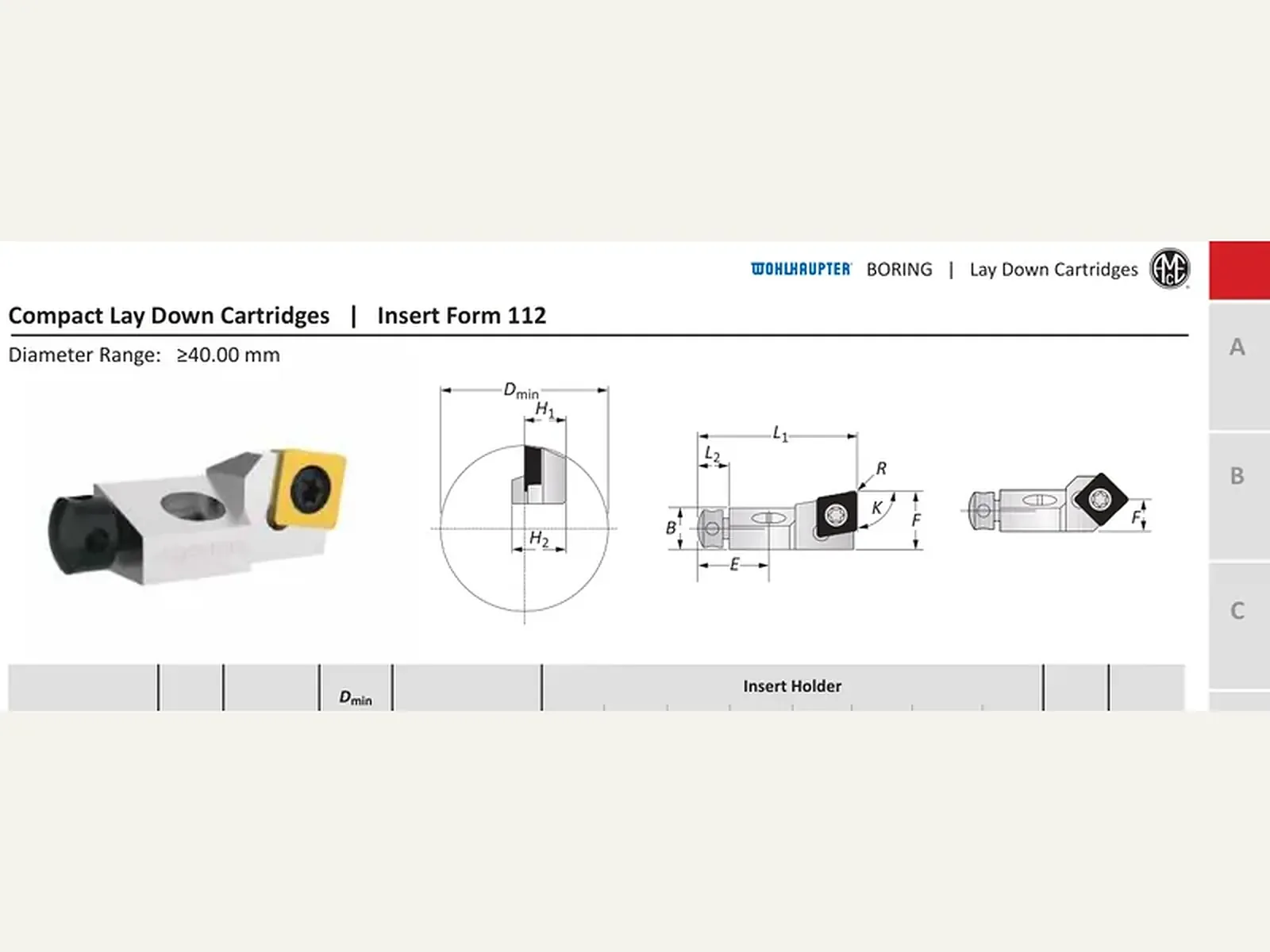

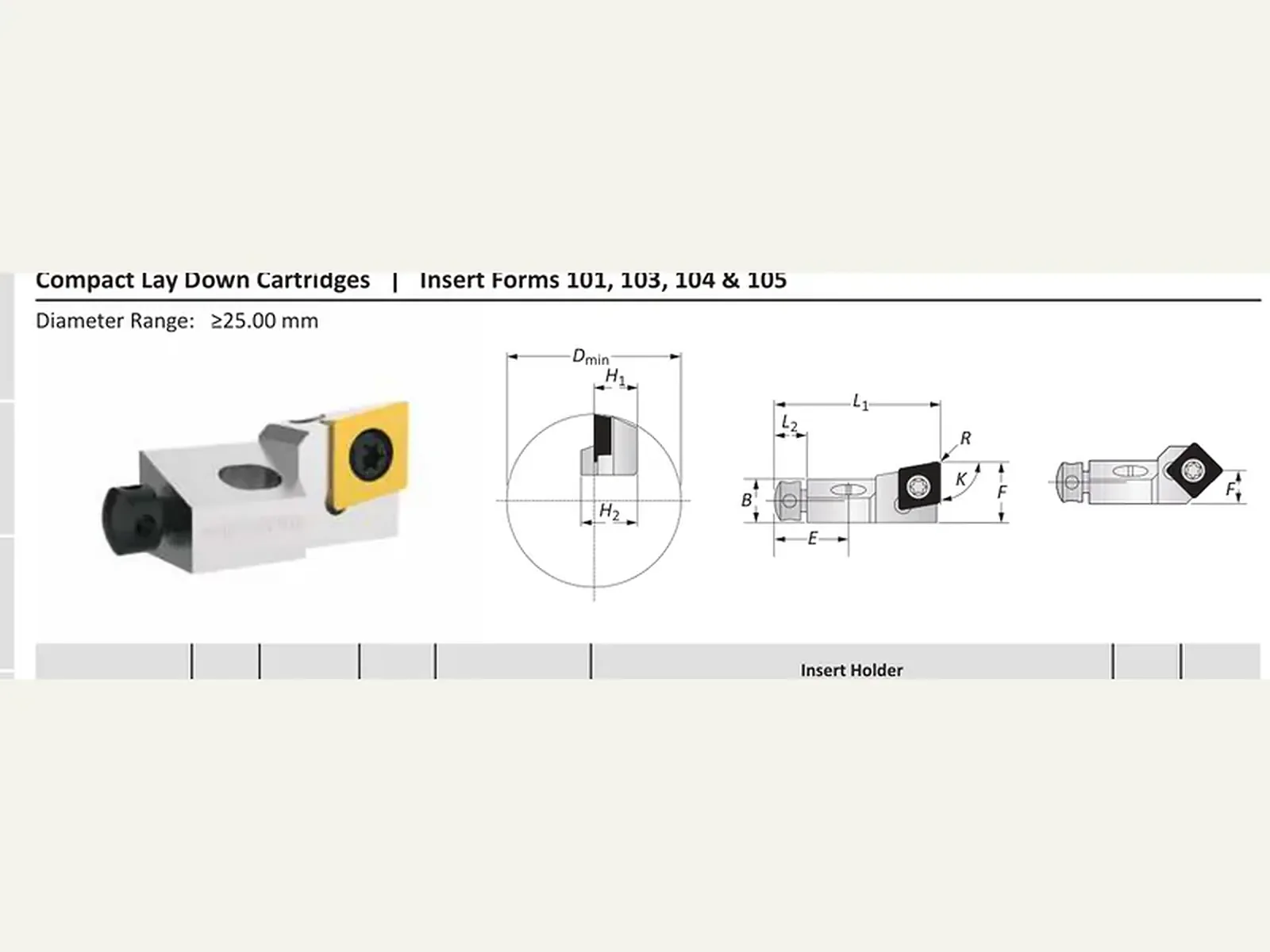

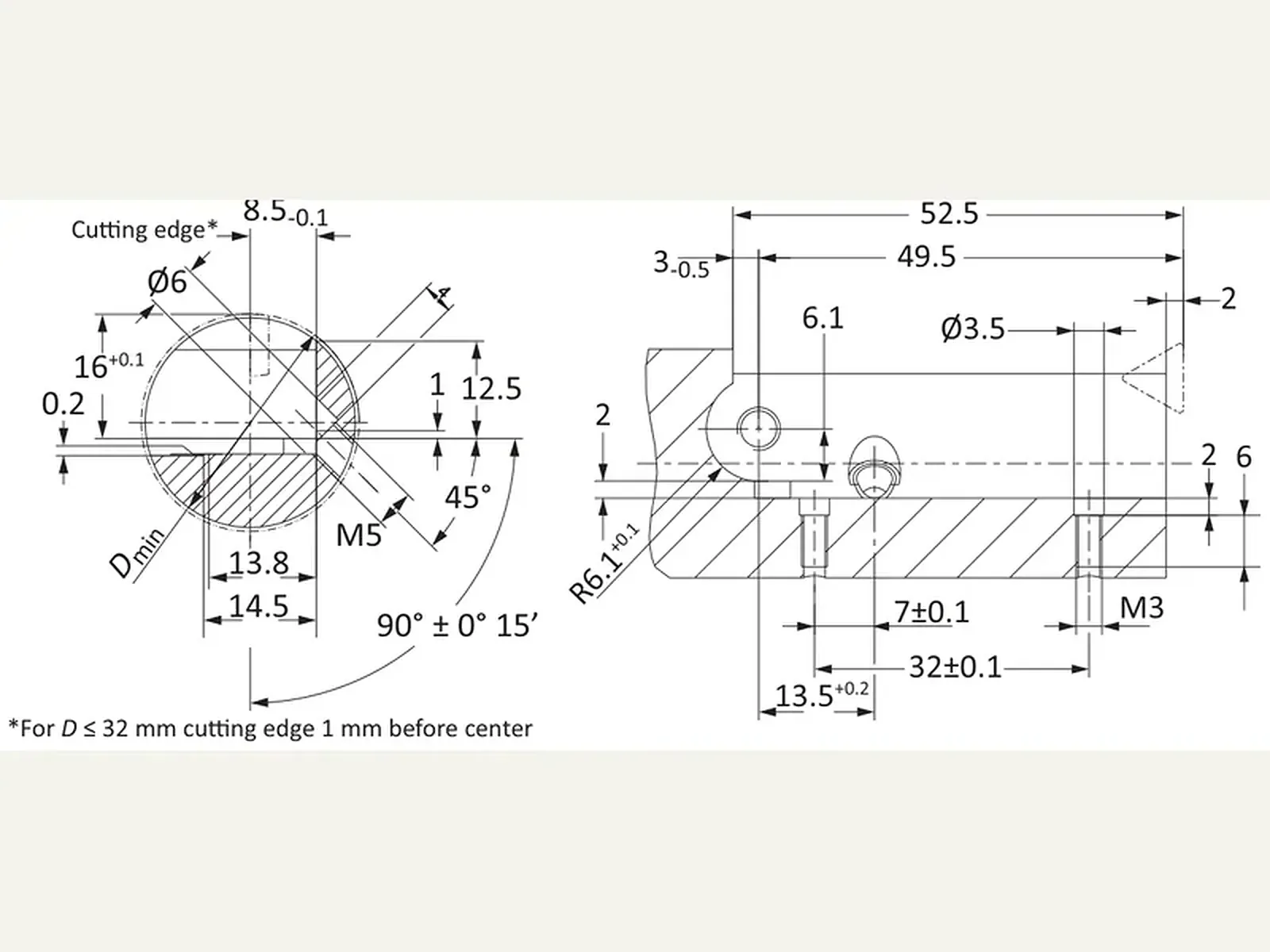

Монтажные размеры компактного картриджа
10 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

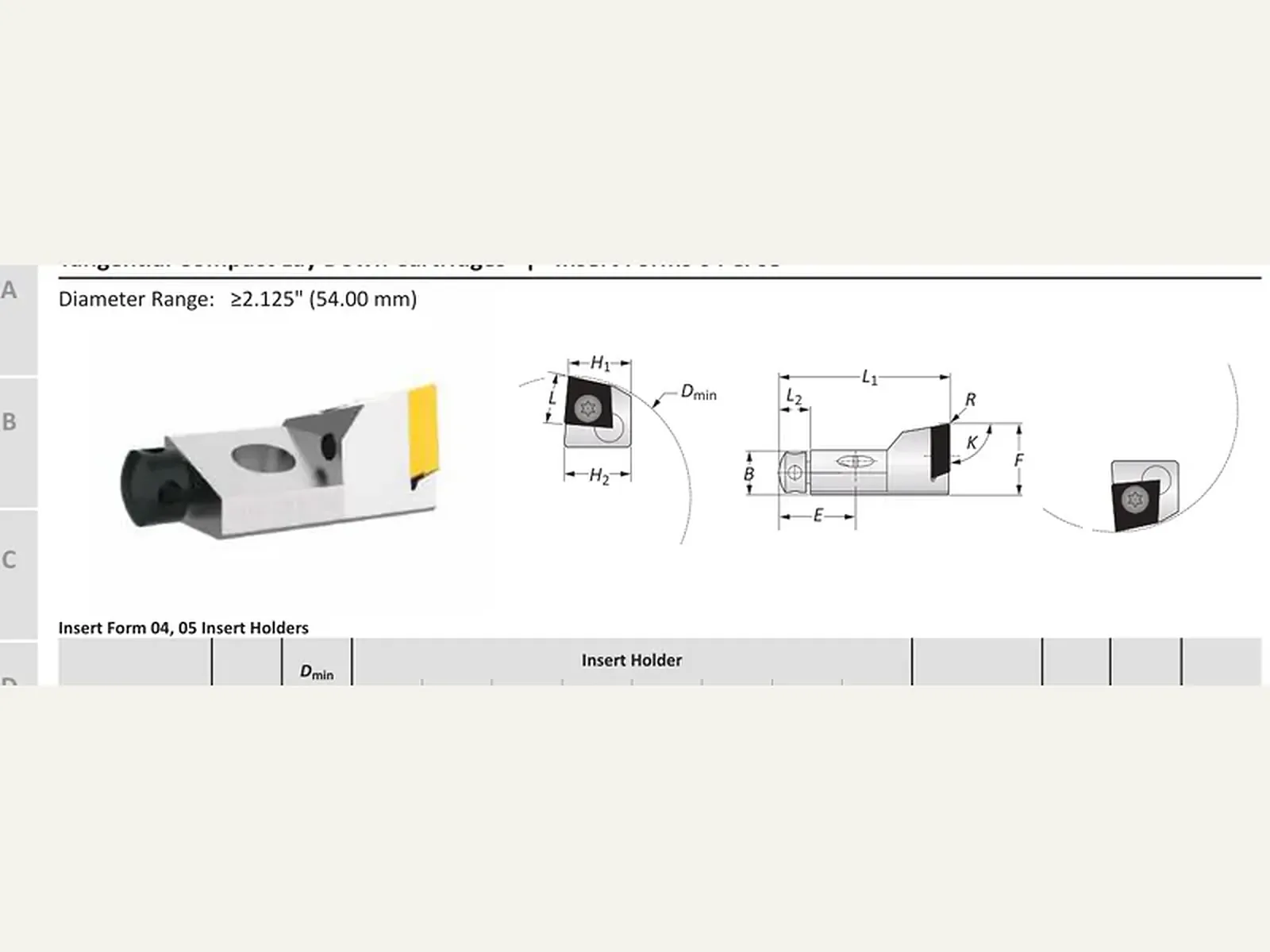

| D мин, мм | H, мм | Рмакс | B мин | E | L1, мм | T | L2, мм | Монтажная резьба и опорная пластина (G) | Монтажная резьба и опорная пластина (M) | Чмин | Тип картриджа |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 25.00 | 8.00 | 2.00 | 6.50 | 13.00 | 18.50 | 4.50 | 4.20 | M4 | M2 | 8.00 | XXXXX 08CK1,2 |
| 40.00 | 10.00 | 2.50 | 10.00 | 17.00 | 24.50 | 5.00 | 4.70 | M6 | M3 | 11.00 | XXXXX 10CK |
| 50.00 | 12.00 | 5.50 | 14.00 | 20.00 | 28.00 | 6.00 | 5.70 | M6 | M3 | 12.00 | XXXXX 12CK |
| 55.00 | 14.00 | 5.50 | 16.00 | 23.50 | 33.00 | 6.00 | 7.20 | M8 | M3 | 13.00 | XXXXX 14CK |
| 70.00 | 20.00 | 6.50 | 14.00 | 20.00 | 27.50 | 6.00 | 11.20 | M8 | M3 | 15.00 | 345020 Заказать |
| 70.00 | 22.00 | 6.50 | 14.00 | 20.00 | 28.00 | 6.00 | 11.20 | M8 | M3 | 15.00 | 345021 Заказать* |
| 70.00 | 20.00 | 6.50 | 14.00 | 20.00 | 27.50 | 6.00 | 11.20 | M8 | M3 | 15.00 | 345022 Заказать |
| 54.00 | 15.00 | 3.00 | 10.00 | 17.00 | 23.50 | 5.00 | 9.70 | M6 | M3 | 11.00 | 345023 Заказать |
| 54.00 | 18.00 | 3.00 | 10.00 | 17.00 | 24.00 | 5.00 | 9.20 | M6 | M3 | 11.00 | 345024 Заказать* |
| 54.00 | 15.00 | 3.00 | 10.00 | 17.00 | 23.50 | 5.00 | 9.70 | M6 | M3 | 11.00 | 345025 Заказать |
