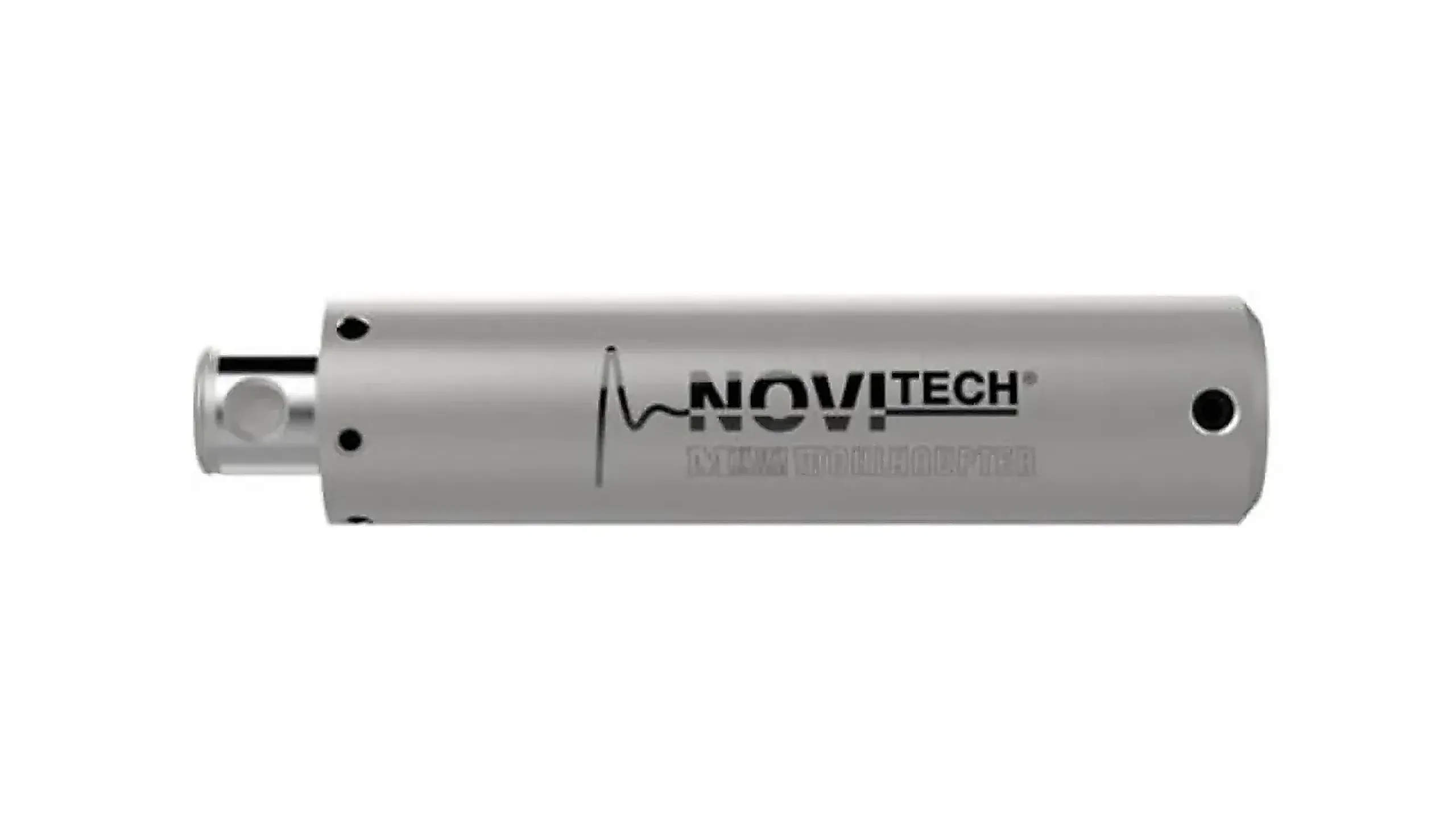

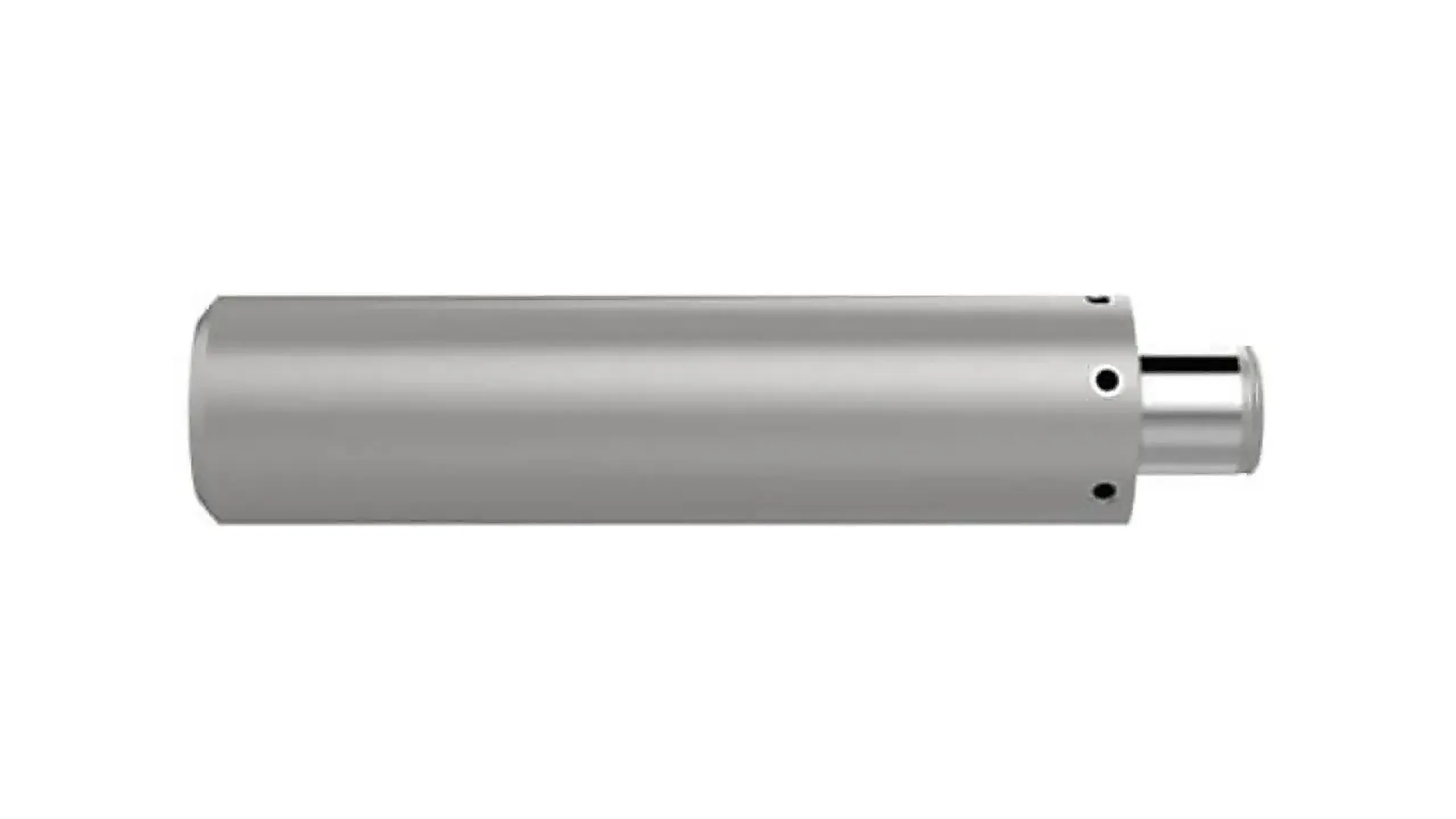

Изображение инструмента — Виброгасящий модуль NOVITECH, вид сзади

Модульная система MVS · Промежуточные модули

Промежуточные модули MVS и NOVITECH

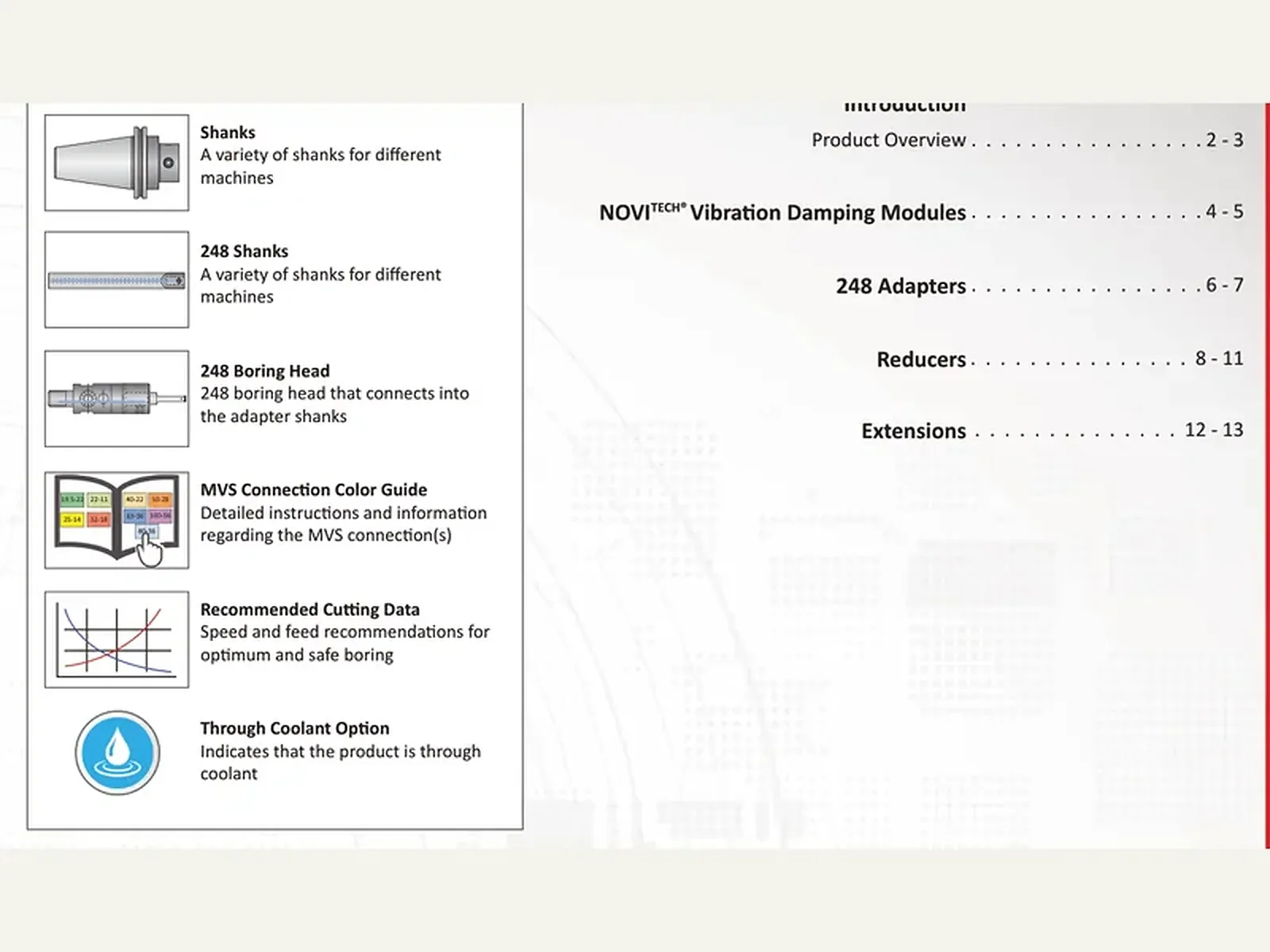

Промежуточные модули MVS: удлинители, редукционные переходники, переходники 248, виброгасящий модуль NOVITECH до 10×D.

Модули задают вылет и типоразмер соединения MVS. 10×D сборки — только NOVITECH. L/D считают по диаметру тела модуля. В сборке не больше четырёх компонентов, включая мастер-хвостовик.

Назначение

Удлинитель без виброгасителя модуль NOVITECH не заменяет. Конуса шпинделя на модуле нет.

Принцип работы и конструкция

Редукцию ставят ближе к режущей кромке, вылет держат крупным типоразмером соединения. Удлинитель из тяжёлого сплава — при большом L/D; 10×D только у NOVITECH.

Технические параметры

Пределы L/D по материалу — в таблице линейки. 10×D не относят к алюминиевым и стальным удлинителям.

Модуль	Предел / роль
Алюминий / сталь	5×D / 6×D
Тяжёлый / твёрдый сплав	8×D / 9×D
NOVITECH	10×D, гашение вибрации
248	цилиндр M8×1 в цепочке MVS

Соответствие стандартам

На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента. ISO 16084 — дисбаланс в г·мм, без классов G из ISO 1940-1. Российского стандарта на соединение MVS нет.

Применение и подбор

Сначала мастер-хвостовик, затем длина и редукционный переходник, затем головка. Для головки 248 нужен переходник 248. В запросе: артикул, типоразмеры соединения MVS, вылет.
