Промежуточные модули: соединение MVS 63-36, 19,5-11, 22-11, 25-14.
Назначение
Таблица «Промежуточные модули». Удлинители, редукционные переходники и переходники 248 задают вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
Артикулы и размеры — в таблице листа. L/D и материал удлинителя — в строке артикула. 10×D только у NOVITECH.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул из таблицы «Промежуточные модули», типоразмеры соединения MVS, вылет.

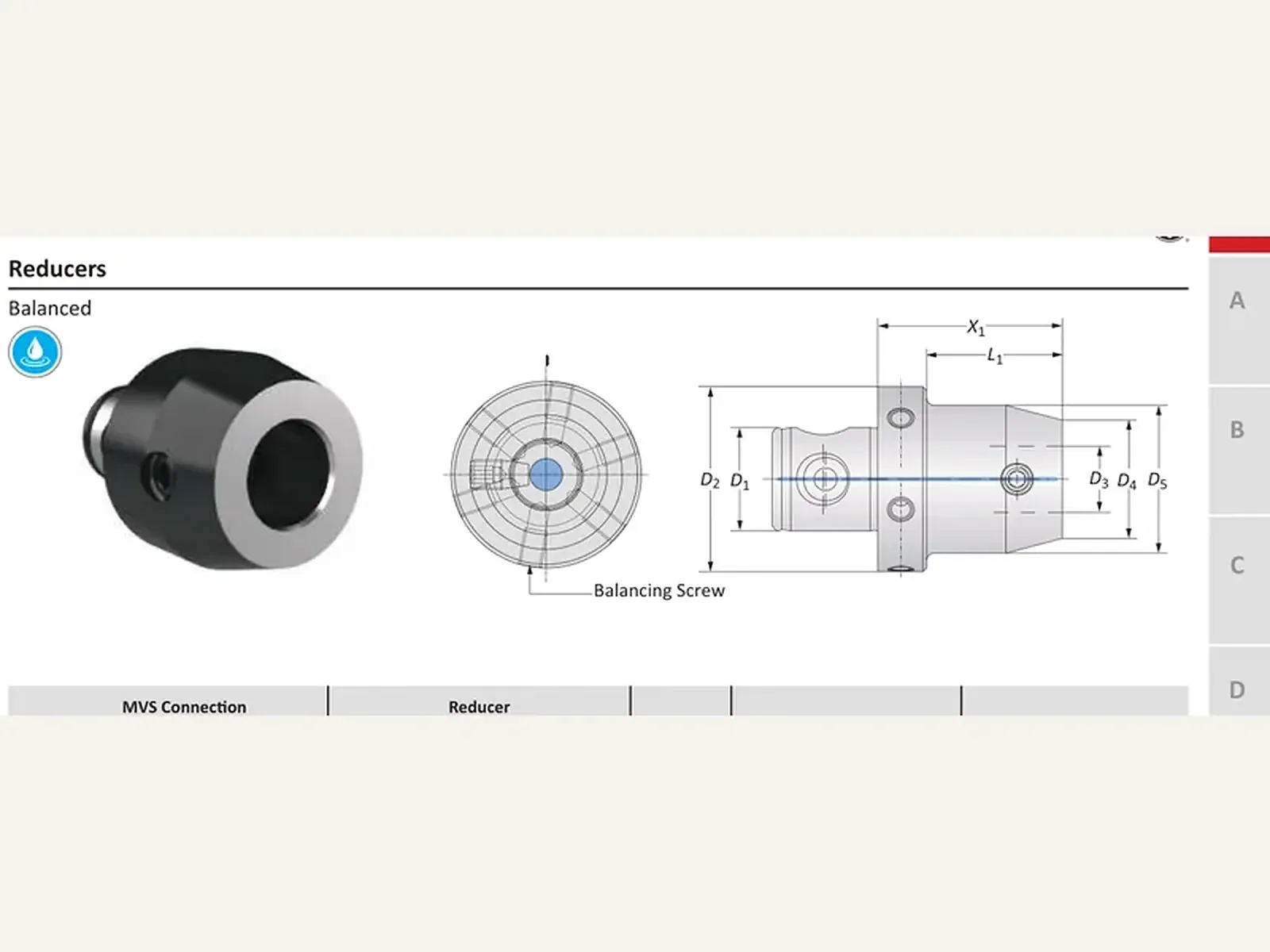

Промежуточные модули
21 строкаРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| D2 / D1, мм | D4 / D3, мм | X1, мм | L1, мм | D5, мм | Масса, кг | Балансировочный винт | Артикул |
|---|---|---|---|---|---|---|---|
| 63 - 36 | 19.5 - 11 | 54.00 | 41.00 | - | 0.60 (кг) | M6 x 1 x 10 | 219053 Заказать |
| 63 - 36 | 22 - 11 | 14.00 | 0.50 | - | 0.60 (кг) | M6 x 1 x 10 | 219042 Заказать |
| 63 - 36 | 22 - 11 | 54.00 | 41.00 | - | 0.70 (кг) | M6 x 1 x 10 | 219054 Заказать |
| 63 - 36 | 25 - 14 | 14.00 | 0.50 | - | 0.60 (кг) | M6 x 1 x 10 | 119095 Заказать |
| 63 - 36 | 25 - 14 | 59.00 | 46.00 | - | 0.70 (кг) | M6 x 1 x 10 | 119060 Заказать |
| 63 - 36 | 25 - 14 | 59.00 | 46.00 | 32.00 | 0.80 (кг) | M6 x 1 x 10 | 119061 Заказать |
| 63 - 36 | 25 - 14 | 119.00 | 106.00 | 32.00 | 1.10 (кг) | M6 x 1 x 15 | 119019 Заказать |
| 63 - 36 | 25 - 14 | 119.00 | 106.00 | 36.00 | 1.30 (кг) | M6 x 1 x 10 | 219031* Заказать |
| 63 - 36 | 32 - 18 | 49.00 | 36.00 | 35.00 | 0.70 (кг) | M6 x 1 x 10 | 219089 Заказать |
| 63 - 36 | 32 - 18 | 109.00 | 96.00 | 35.00 | 1.20 (кг) | M6 x 1 x 10 | 219090 Заказать |
| 63 - 36 | 32 - 18 | 109.00 | 96.00 | 40.00 | 1.40 (кг) | M6 x 1 x 10 | 119021 Заказать |
| 63 - 36 | 32 - 18 | 109.00 | 96.00 | 46.00 | 1.60 (кг) | M6 x 1 x 10 | 219033* Заказать |
| 63 - 36 | 40 - 22 | 40.00 | 27.00 | - | 0.80 (кг) | M6 x 1 x 10 | 219091 Заказать |
| 63 - 36 | 40 - 22 | 100.00 | 87.00 | 47.00 | 1.60 (кг) | M6 x 1 x 15 | 219092 Заказать |
| 63 - 36 | 40 - 22 | 150.00 | 137.00 | 50.00 | 2.40 (кг) | M6 x 1 x 15 | 119067 Заказать |
| 63 - 36 | 50 - 28 | 40.00 | - | 63.00 | 1.00 (кг) | M6 x 1 x 10 | 119064 Заказать |
| 63 - 36 | 50 - 28 | 40.00 | 27.00 | - | 0.80 (кг) | M6 x 1 x 10 | 119096** Заказать |
| 63 - 36 | 50 - 28 | 100.00 | - | 63.00 | 2.40 (кг) | M6 x 1 x 15 | 119025 Заказать |
| 63 - 36 | 50 - 28 | 100.00 | 87.00 | - | 1.70 (кг) | M6 x 1 x 10 | 119097** Заказать |
| 80 - 36 | 63 - 36 | 50.00 | - | 80.00 | 1.60 (кг) | M6 x 1 x 15 | 119098 Заказать |
| 100 - 56 | 80 - 36 | 70.00 | 52.00 | - | 3.60 (кг) | M8 x 1.25 x 20 | 219066 Заказать |
