Чистовое растачивание · Чистовое растачивание
Головки 364 и 464 Analog Ø 20–205 мм

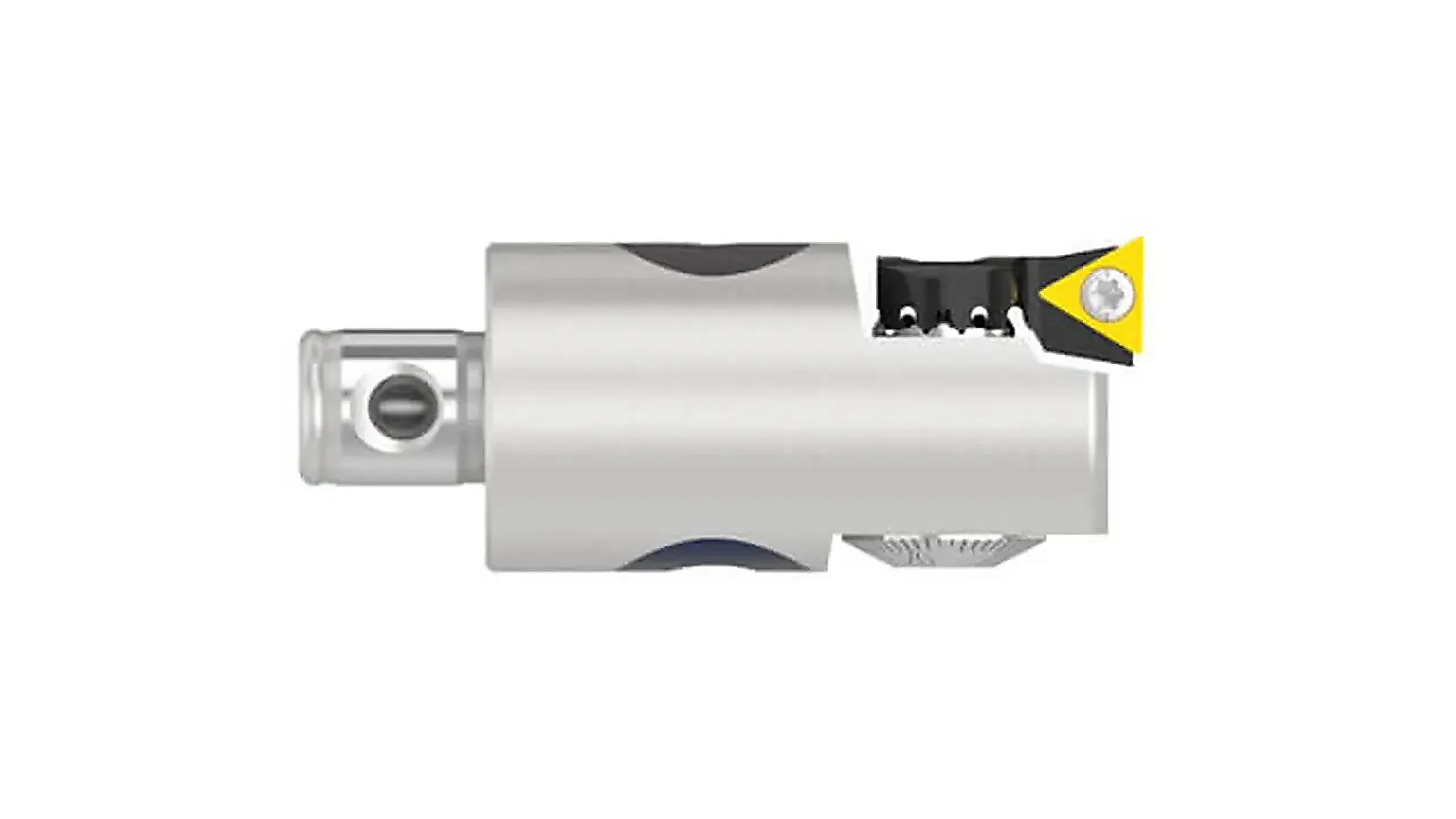

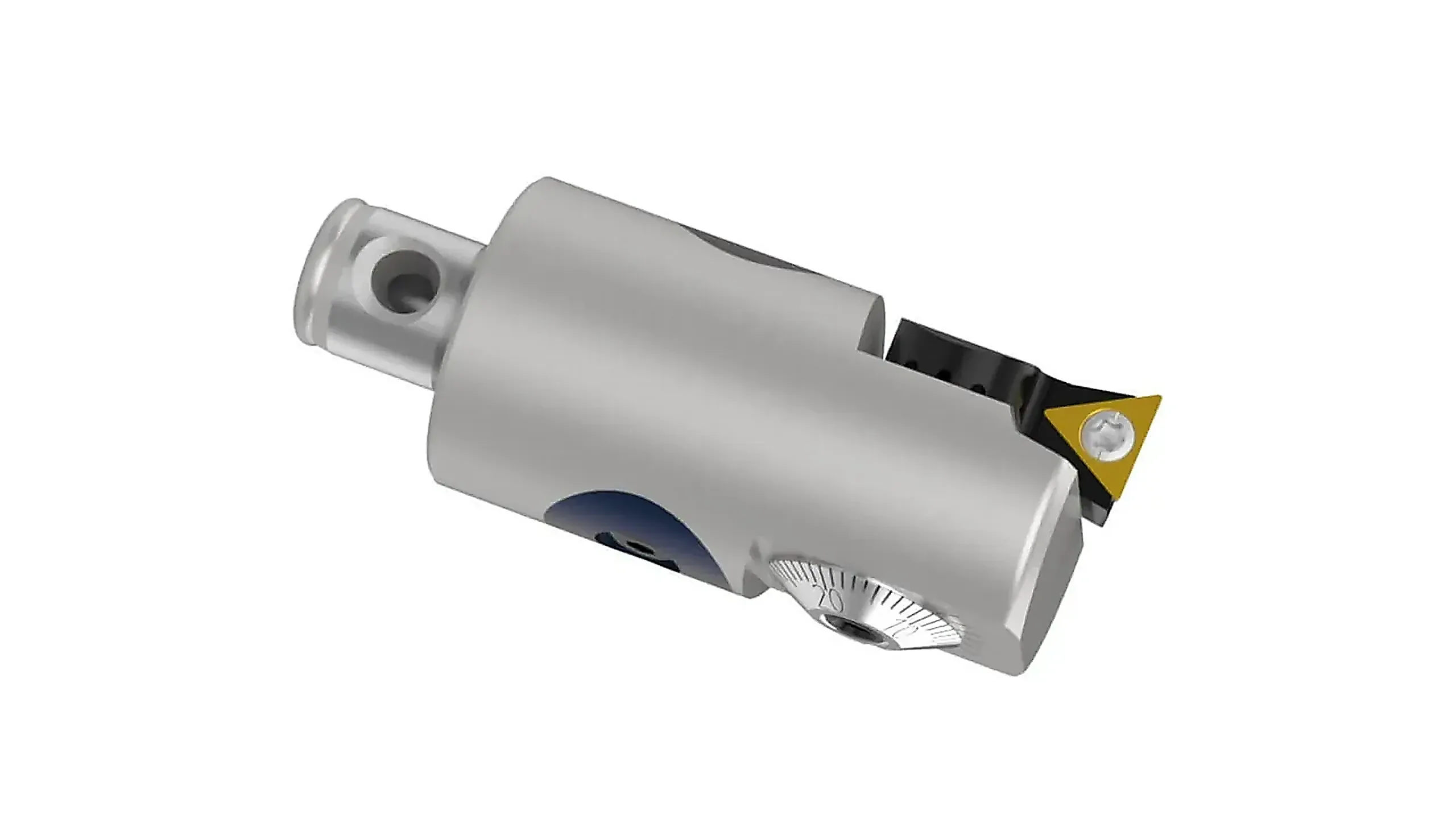

Аналоговые чистовые головки 364 / 464 Balance: нониус с ценой деления 0,002 мм по диаметру и внутренняя автоматическая балансировка обеих серий.
Чистовое растачивание среднего диапазона без цифрового модуля 3ETECH+. 364 Analog Balance — Ø 20,00–29,50 мм; 464 Analog Balance — Ø 29–205 мм, Alu-Line с 65 мм. Обе серии с внутренней автоматической балансировкой. Цифровое исполнение — 410 / 464 Digital (410 без Balance).
Принцип работы и конструкция

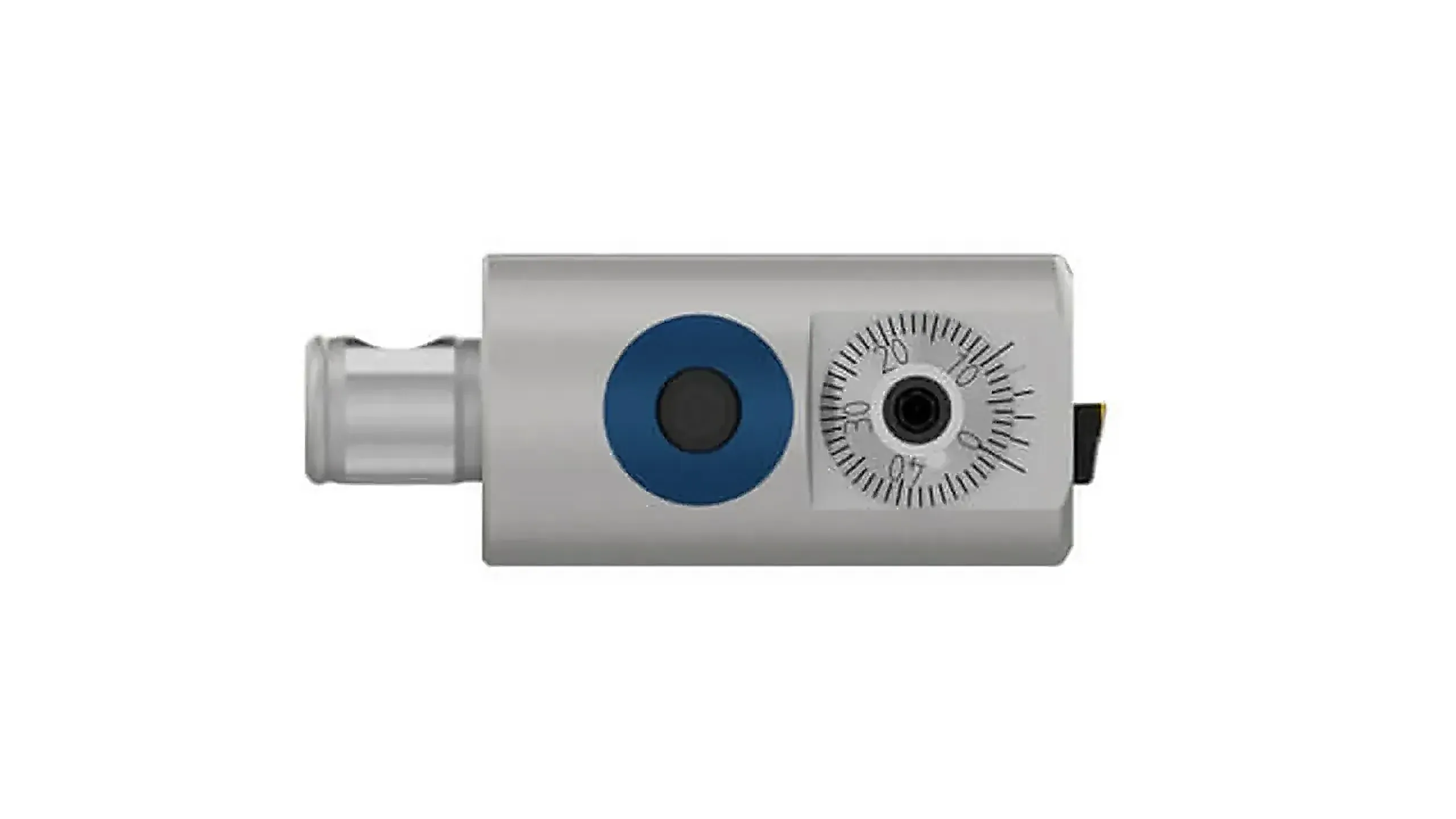

Зубчатое посадочное поле и нониусная шкала, цена деления 0,002 мм по диаметру. Настройка режущей кромки — радиальное перемещение салазок. Головка присоединяется через соединение MVS; конус шпинделя выполнен на мастер-хвостовике. Свыше 200 мм — Alu-Line или кассеты 537.
Технические параметры
Диапазоны 364 и 464 Analog — в таблице линейки. Цена деления нониуса 0,002 мм по диаметру. Предельная частота вращения — ISO 15641.
| Линейка | Ø, мм | Настройка |
|---|---|---|
| 364 Analog | 20,00–29,50 | нониус 0,002 мм |
| 464 Analog Balance | 29–205 | внутренняя балансировка; Alu-Line с 65 мм |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Нониус без цифрового модуля 3ETECH+. Цифровой модуль — 410 / 464 Digital. В запросе: артикул, D1, типоразмер соединения MVS.
