Аналоговые головки 364 / 464 Alu-Line · стр. 100
Чистовое растачивание
Аналоговые головки 364 / 464 Alu-Line: нониусная шкала 0,002 мм по диаметру.
Назначение

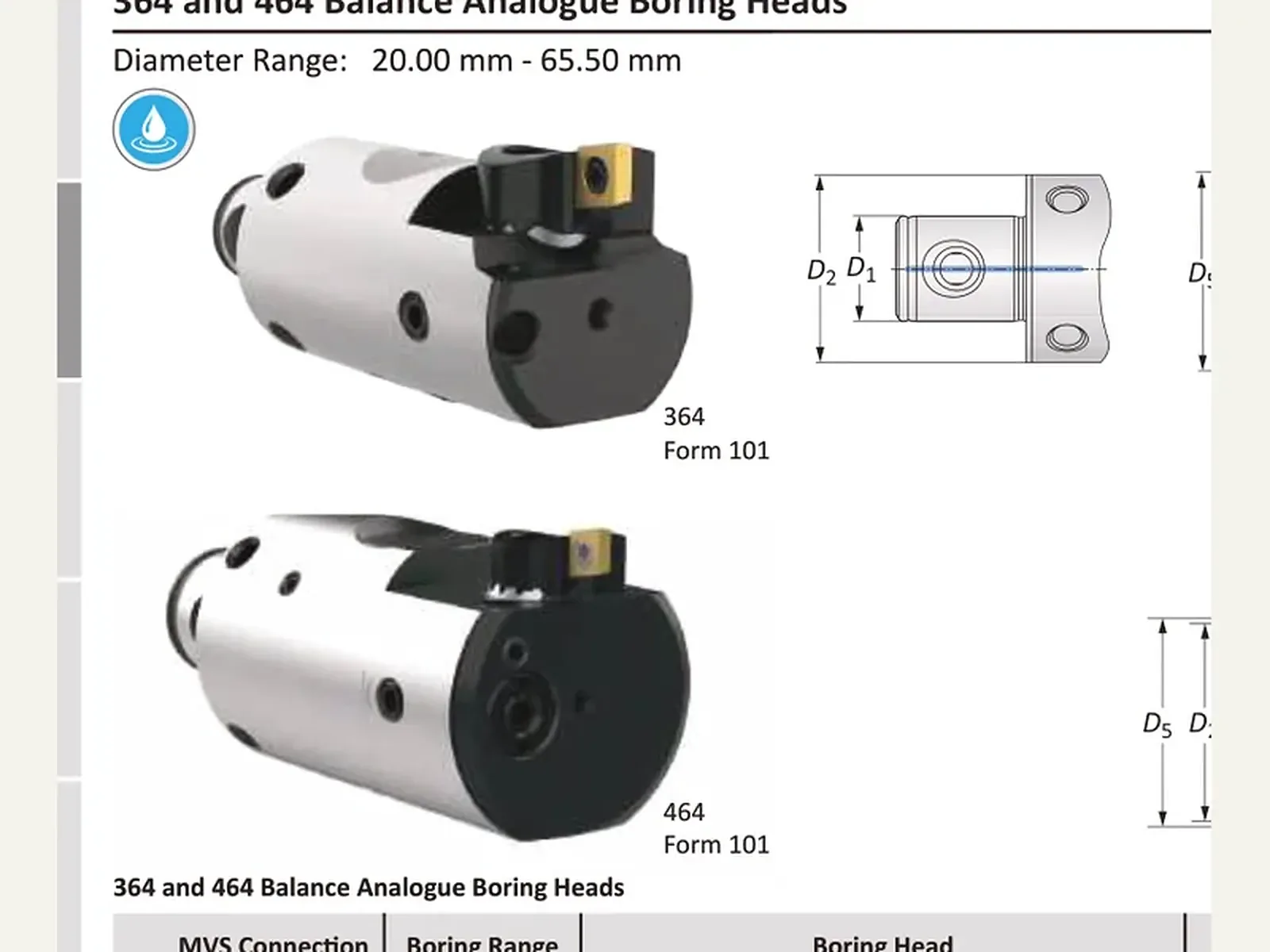

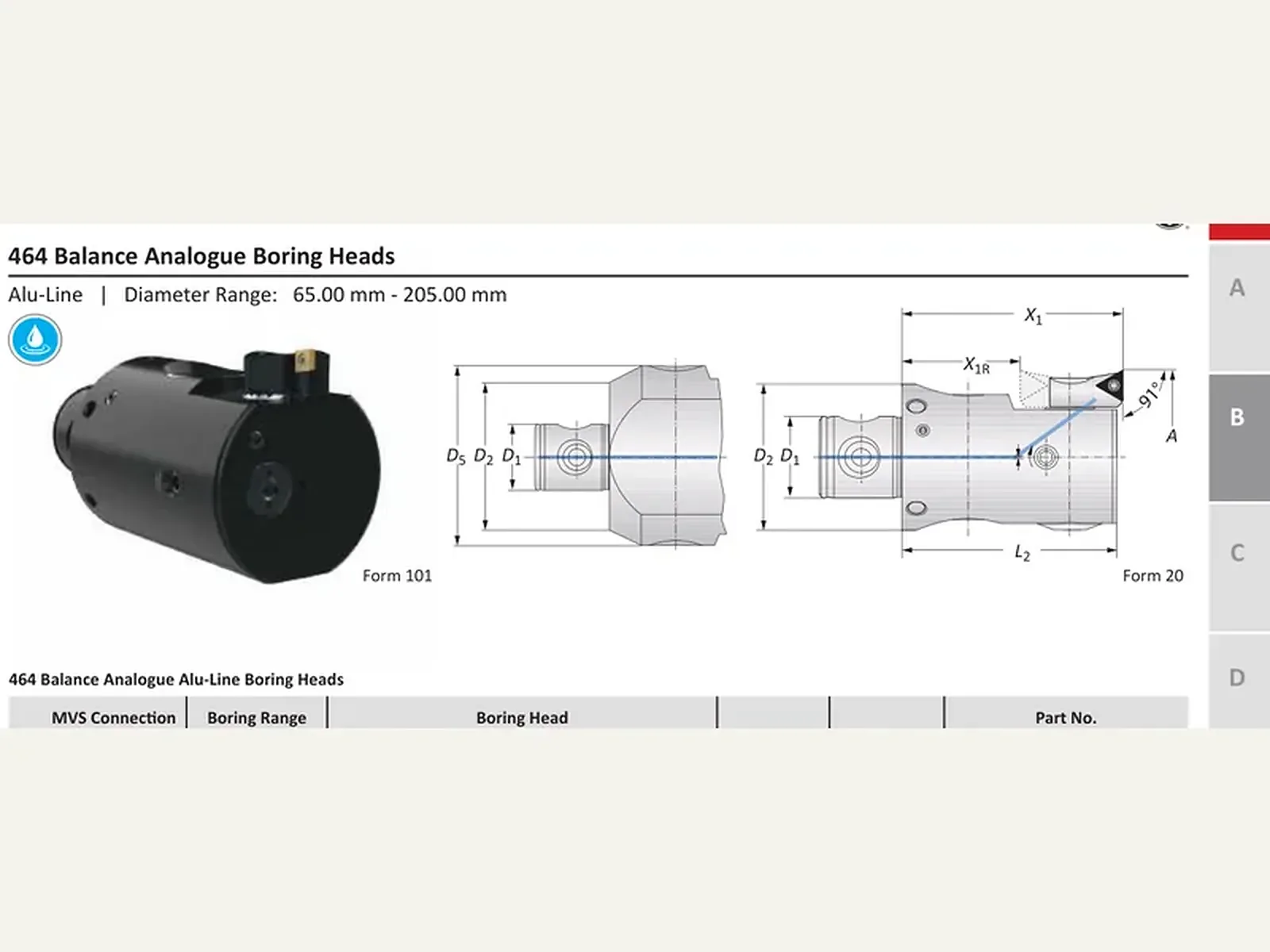

Чистовое растачивание среднего диапазона без цифрового модуля 3ETECH+. 364 Analog Balance — Ø 20,00–29,50 мм; 464 Analog Balance — Ø 29–205 мм, Alu-Line с 65 мм. Обе серии с внутренней автоматической балансировкой. Цифровое исполнение — 410 / 464 Digital (410 без Balance).
Принцип работы и конструкция

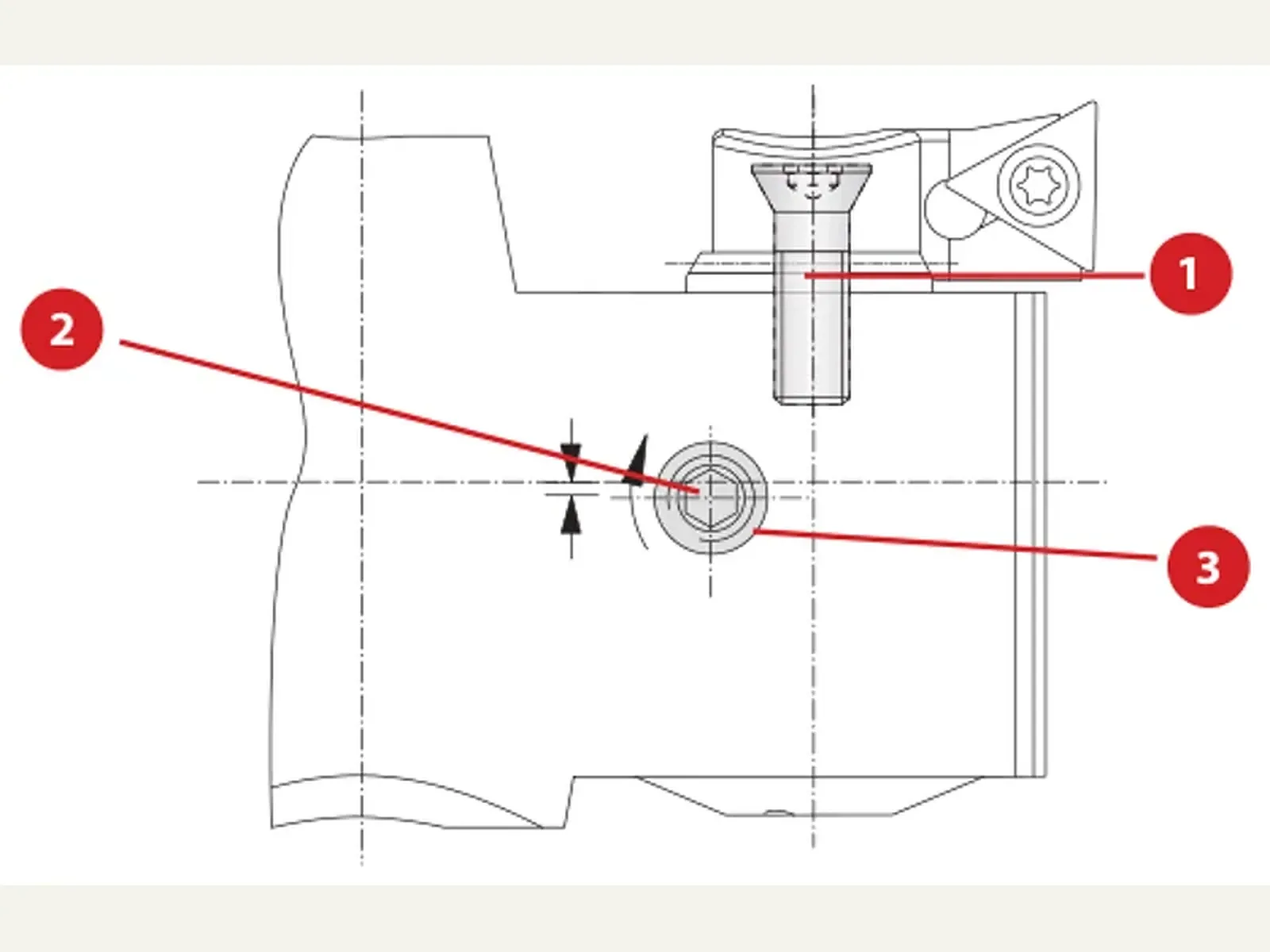

Серии 364 и 464 Analog Balance: зубчатое посадочное поле, нониус с ценой деления 0,002 мм по диаметру, соединение MVS. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Аналоговые головки 364 / 464 Alu-Line: нониусная шкала 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
