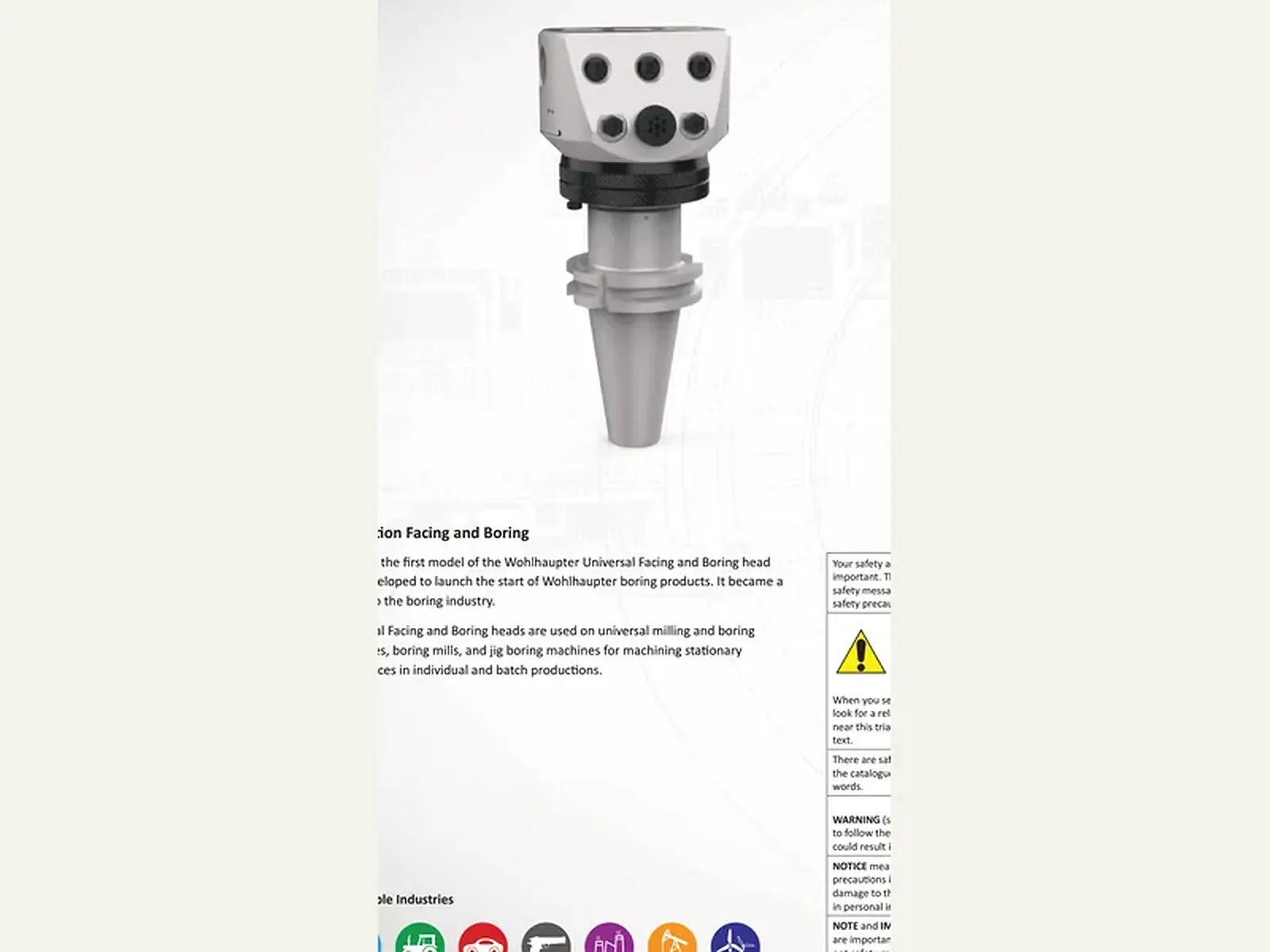

Универсальные головки UPA
Головки UPA для торцевания, растачивания и конусного точения: Ø 0–620 мм, ход салазок до 112 мм; линейки 3, 4 и 5-S 6.
11 листов
Пластины и спецрешения

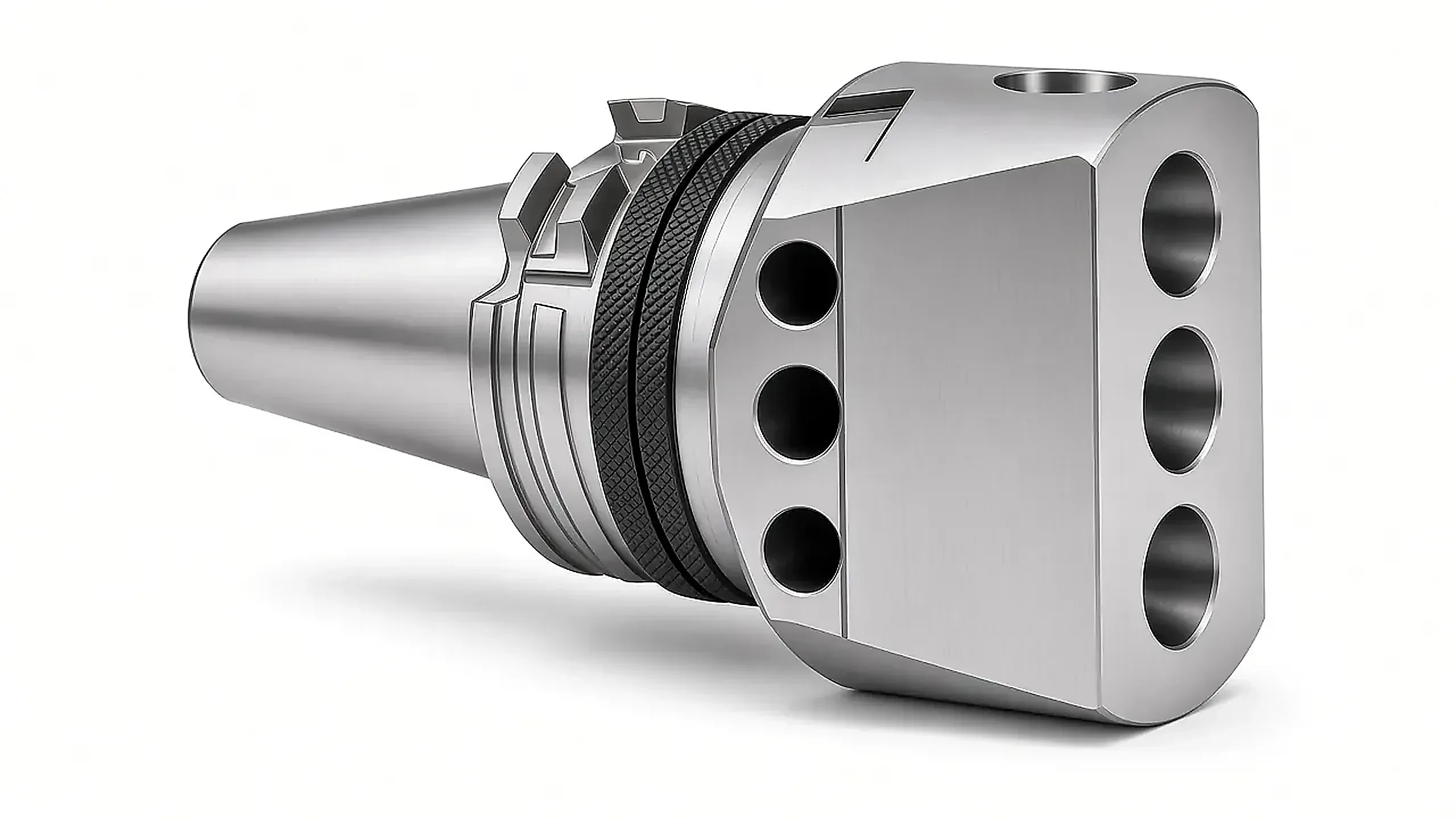

Расточные головки UPA Wohlhaupter Ø 0–620 мм
Универсальные расточные головки UPA Wohlhaupter: торцевание, растачивание, конусное точение и нарезание резьбы на неподвижной заготовке. Диапазон до Ø 620 мм, ход салазок до 112 мм.
UPA 3: CAT / SK (DIN 69871) / DIN 2080 / Морзе (DIN 1806, ISO 296). ISO 30/40/50 — размер конуса, не документ ISO.
ГОСТ 25827-2014 модифицирован (MOD), не идентичен (IDT) ISO 7388-1.
Головка UPA несёт собственный привод радиальной подачи салазок: корпус вращается со шпинделем, салазки за оборот смещают резец. Так получают торец, конус и резьбу на заготовке, которая стоит неподвижно на фрезерном, расточном или координатно-расточном станке. Это не чистовая модульная головка с соединением MVS.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| UPA | Ø 0–620 мм | ход салазок до 112 мм; торцевание, растачивание и конусное точение неподвижной заготовки; линейки 3, 4 и 5-S 6 |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Назначение
Три типоразмера — UPA 3, UPA 4 и UPA 5-S 6 — разные корпуса, взаимозаменяемыми не являются. Область — единичное и мелкосерийное производство, когда специальный инструмент под одну деталь не окупается.
Принцип работы и конструкция
Конус шпинделя выполнен на хвостовике самой головки UPA: SK по DIN 69871, конус по DIN 2080, конус Морзе по DIN 1806 / ГОСТ 25557-2016; на строках таблиц встречается CAT. Соединение MVS интерфейсом UPA не является. ISO 30/40/50 в таблицах — типоразмер конуса 7:24, не обозначение пластины.
Ход салазок до 112 мм вместе с типоразмером корпуса задаёт диапазон до Ø 620 мм. Нижняя граница диапазона зависит от резцовой оснастки. Масса и вылет центра тяжести у планшайбной головки больше, чем у компактной расточной головки того же диаметра: их сверяют с паспортом шпинделя.
Технические параметры
Свод типоразмеров, хода салазок и диапазона диаметров — в таблице раздела. Предельная частота вращения, если указана на артикуле, — конструктивный предел по ISO 15641, не рекомендуемый режим резания.
| Параметр | Значение |
|---|---|
| Типоразмеры | UPA 3, UPA 4, UPA 5-S6 |
| Наибольший обрабатываемый диаметр | до 620,00 мм |
| Ход салазок | до 112,00 мм |
| Системы исполнения | метрическая и дюймовая |
| Выполняемые операции | подрезка торца, растачивание, конусное точение, правое и левое точение, нарезание резьбы |
| Условия обработки | неподвижная заготовка, единичное и мелкосерийное производство |
| Привод радиальной подачи | механический, от вращения головки |
Соответствие стандартам
SK — DIN 69871 / ISO 7388-1. DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297. Конус Морзе — DIN 1806 / ГОСТ 25557-2016 (MOD ISO 296). Сменные пластины резцовой оснастки обозначают по DIN ISO 1832.
ГОСТ 25827-2014 и ГОСТ 25557-2016 — MOD, не IDT. ГОСТ Р ИСО 12164-1-2025 к UPA не подставляют, если на строке нет HSK.
Применение и подбор
По наибольшему диаметру и требуемому ходу салазок выбирают типоразмер UPA 3, UPA 4 или UPA 5-S 6, затем хвостовик по конусу шпинделя станка и резцовую оснастку со сменной пластиной. В запросе указывают артикул, диапазон растачивания и тип конуса. Принадлежности UPA с кассетами чистовых головок не смешивают.
