Модульная система MVS · Мастер-хвостовики и соединение MVS
Мастер-хвостовики MVS: HSK, SK, BT, CAT, PSC
Мастер-хвостовики MVS: конус шпинделя и соединение MVS для SK, BT, HSK, CAT, PSC, Морзе, R8, NMTB.
Узел в шпиндель станка, не расточная головка. Цилиндр 248 (M8×1) к SK Dual Contact не относится. BT — ISO 7388-2 форма J / JIS B 6339-2:2011, не ISO 7388-1. PSC — ISO 26623-1, российского стандарта нет. CAT — с метрической резьбой.
Принцип работы и конструкция
HSK — DIN 69893 / ISO 12164-1, Dual Contact (контакт по конусу и торцу). SK — DIN 69871 / ISO 7388-1. DIN 2080 — ручная смена. Морзе — DIN 1806 / ГОСТ 25557-2016. SK и BT одного номинала 7:24 не взаимозаменяемы: фланец, резьба затяжки и штревель разные.
Технические параметры
Тип конуса, Dual Contact и типоразмер соединения MVS указаны в строке артикула.
| Тип | Документ |
|---|---|
| HSK-A | ISO 12164-1:2023 / DIN 69893 |
| SK | ISO 7388-1:2007 / DIN 69871 |
| BT | ISO 7388-2:2007 форма J / JIS B 6339-2:2011 |
| PSC | ISO 26623-1 |
| Морзе | DIN 1806 / ГОСТ 25557-2016 (MOD ISO 296) |
Соответствие стандартам
HSK — ISO 12164-1 / DIN 69893; ГОСТ Р ИСО 12164-1-2025 = IDT ISO 12164-1:2023. SK — ISO 7388-1:2007. BT — ISO 7388-2:2007 форма J. ГОСТ 25827-2014 = MOD. PSC — ISO 26623-1, российского эквивалента нет. Морзе — DIN 1806 / ГОСТ 25557-2016 (MOD ISO 296).
Применение и подбор
Сначала конус и размер шпинделя, затем типоразмер соединения MVS (D40/D60 для крупных кассет). В запросе: артикул, тип конуса, типоразмер соединения MVS.
Мастер-хвостовики MVS под разные шпиндели: 248 сталь/твёрдый сплав, HSK-A (каталог DIN 69893; ISO 12164-1), PSC (ISO 26623-1, российского стандарта нет), CAT с метрической резьбой (не ANSI), Dual Contact SK/BT (BT — JIS B 6339-2:2011 / ISO 7388-2 форма J), NMTB, DIN 2080, Морзе (DIN 1806 / ISO 296) и R8.
Листы линейки
Мастер-хвостовики Dual Contact SK (DIN 69871-AD / B -D)
DIN 69871-AD / B -D (Dual Contact SK): конусы 40 и 50, D10 M16 x 2 / M24 x 3. Dual Contact — торговое имя, не номер ISO. ISO 7388-1.
- Хвостовики Dual Contact SK (DIN 69871-AD / B-D)
Мастер-хвостовики BT (JIS B 6339-2:2011)
JIS B 6339-2:2011 (BT): конусы 30, 40 и 50. BT — JIS B 6339-2:2011 / ISO 7388-2 форма J.
- Хвостовики BT (JIS B 6339-2:2011)
Мастер-хвостовики NMTB
- НМТБ хвостовики
Мастер-хвостовики DIN 2080
DIN 2080: конус 7:24, ручная смена, конусы 40 и 50. Не тождественен ISO 297 и не взаимозаменяем с SK ATC.
- DIN 2080 Хвостовики
Мастер-хвостовики с конусом Морзе (DIN 1806)
DIN 1806 — форма конца под поперечный клин, не стандарт геометрии конуса. Морзе 4 и 5. Геометрия конуса: ISO 296. R8— не Морзе.
- Конус Морзе (DIN 1806) и хвостовики R8
ISO 15488 (DIN 6499-B) Сервисные ключи
- Принадлежности
Принадлежности
- Монтажные приспособления
Мастер-хвостовики и соединение MVS
Конус шпинделя (HSK, SK, BT, CAT, DIN 2080) выполнен на мастер-хвостовике; здесь — присоединительная поверхность MVS. HSK — DIN 69893; SK — DIN 69871; BT — JIS B 6339-2:2011; PSC — ISO 26623-1 (российского стандарта нет); Хвостовики CAT выполняются с метрической резьбой.
Мастер-хвостовики и соединение MVS
Мастер-хвостовики и соединение MVS
Хвостовики 248 · цилиндр M8×1
248: цилиндр M8×1, сталь и твёрдый сплав. Не Dual Contact SK.
Твердосплавные мастер-хвостовики

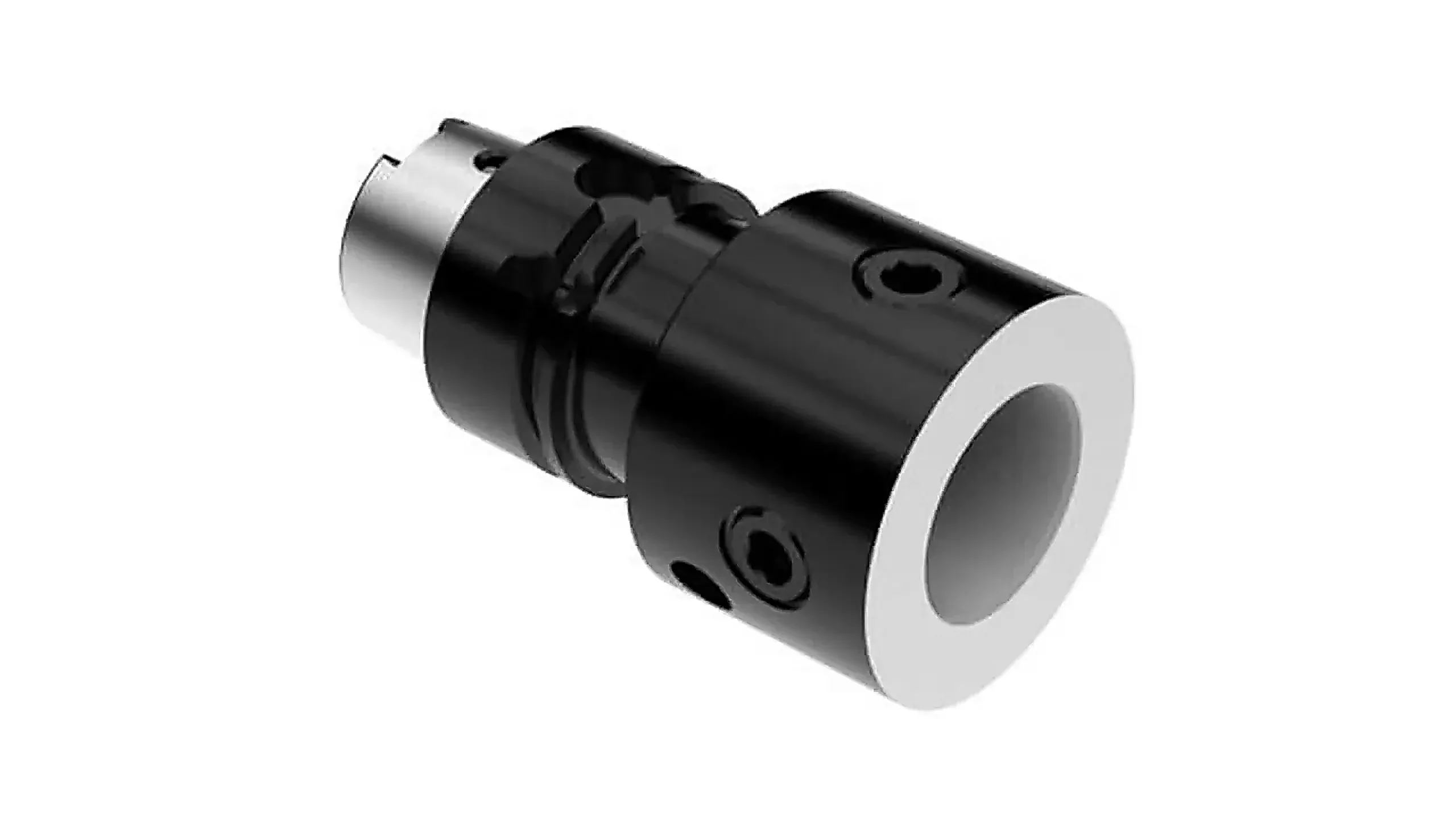

Мастер-хвостовики HSK (DIN 69893)
DIN 69893 (HSK):размеры 40, 50, 63, 100 (семейство HSK-A 32–100).
Мастер-хвостовики PSC (ISO 26623-1)
PSC, в каталоге ISO 26623-1: размеры 50, 63, 80. Актуальная редакция 2020. Российского стандарта нет.
Мастер-хвостовики и соединение MVS

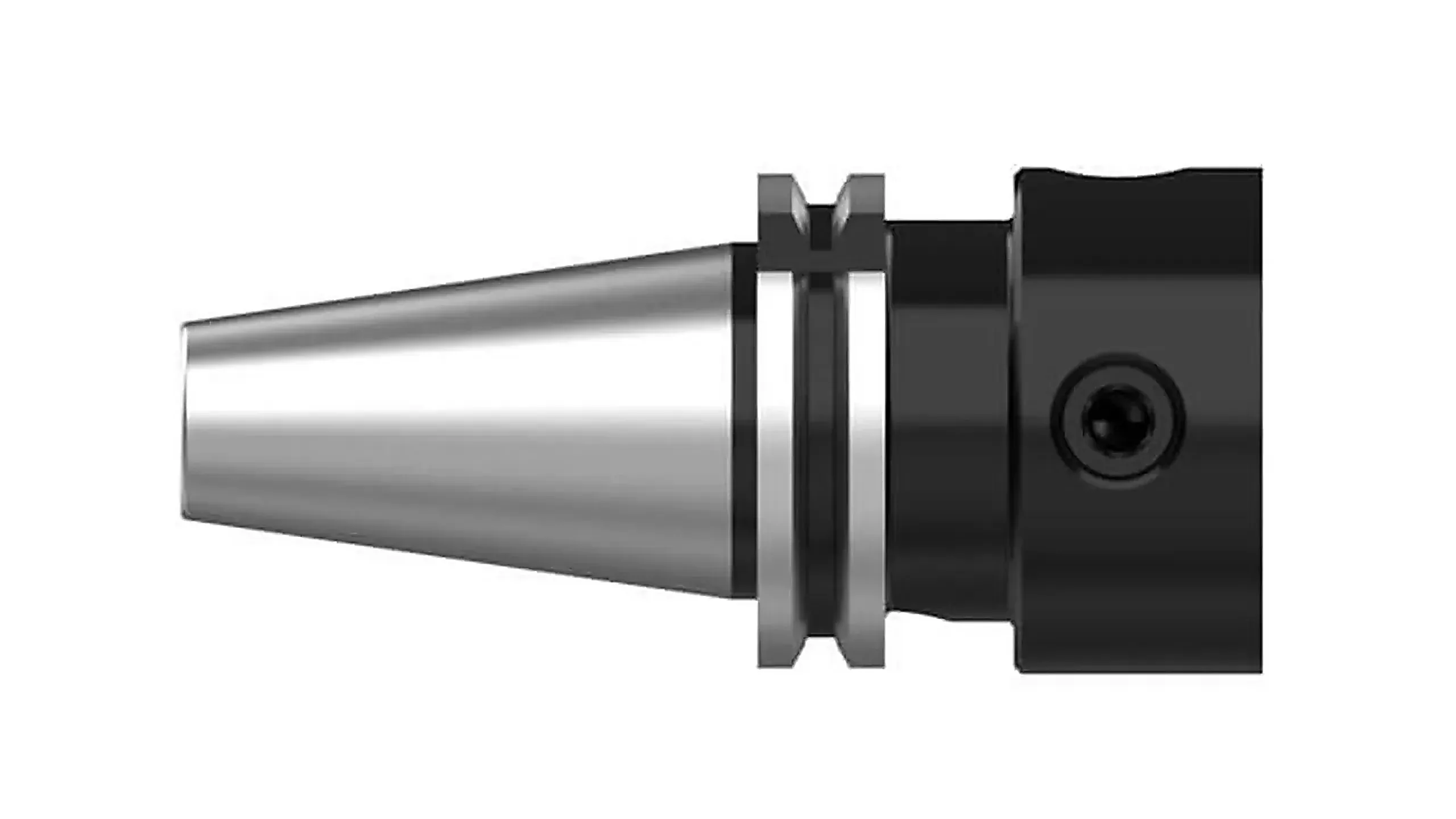

Мастер-хвостовики SK (DIN 69871-AD / B -D)
DIN 69871-AD / B -D (SK): конусы 30, 40 и 50. ISO 7388-1.

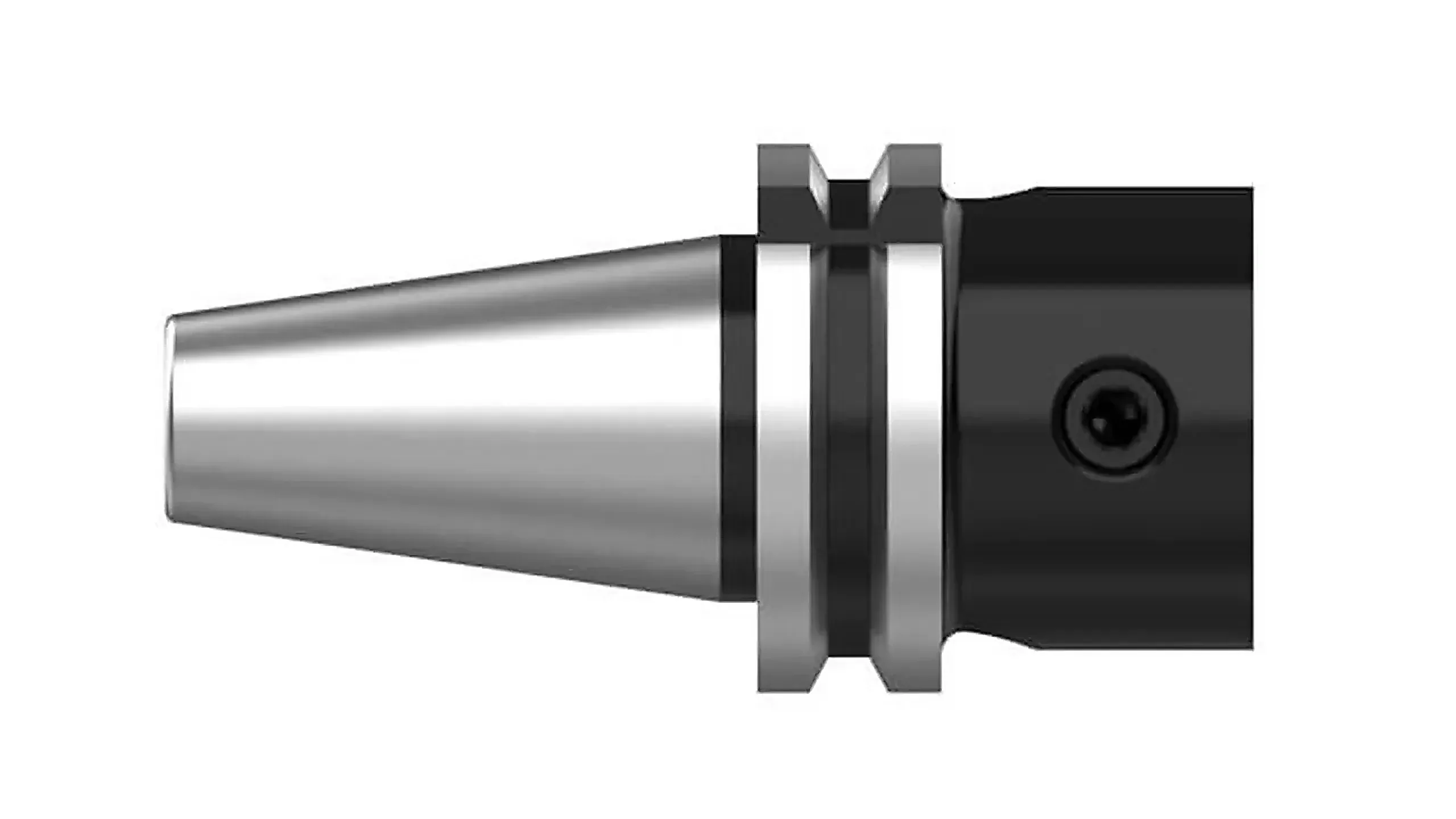

Мастер-хвостовики BT Dual Contact (JIS B 6339-2:2011)
Dual Contact BT: в каталоге JIS B 6339-2:2011, конусы 40 и 50. Dual Contact — торговое имя, не номер ISO. BT — JIS B 6339-2:2011 / ISO 7388-2 форма J.
