Мастер-хвостовики PSC (ISO 26623-1) · стр. 183
Мастер-хвостовики и соединение MVS

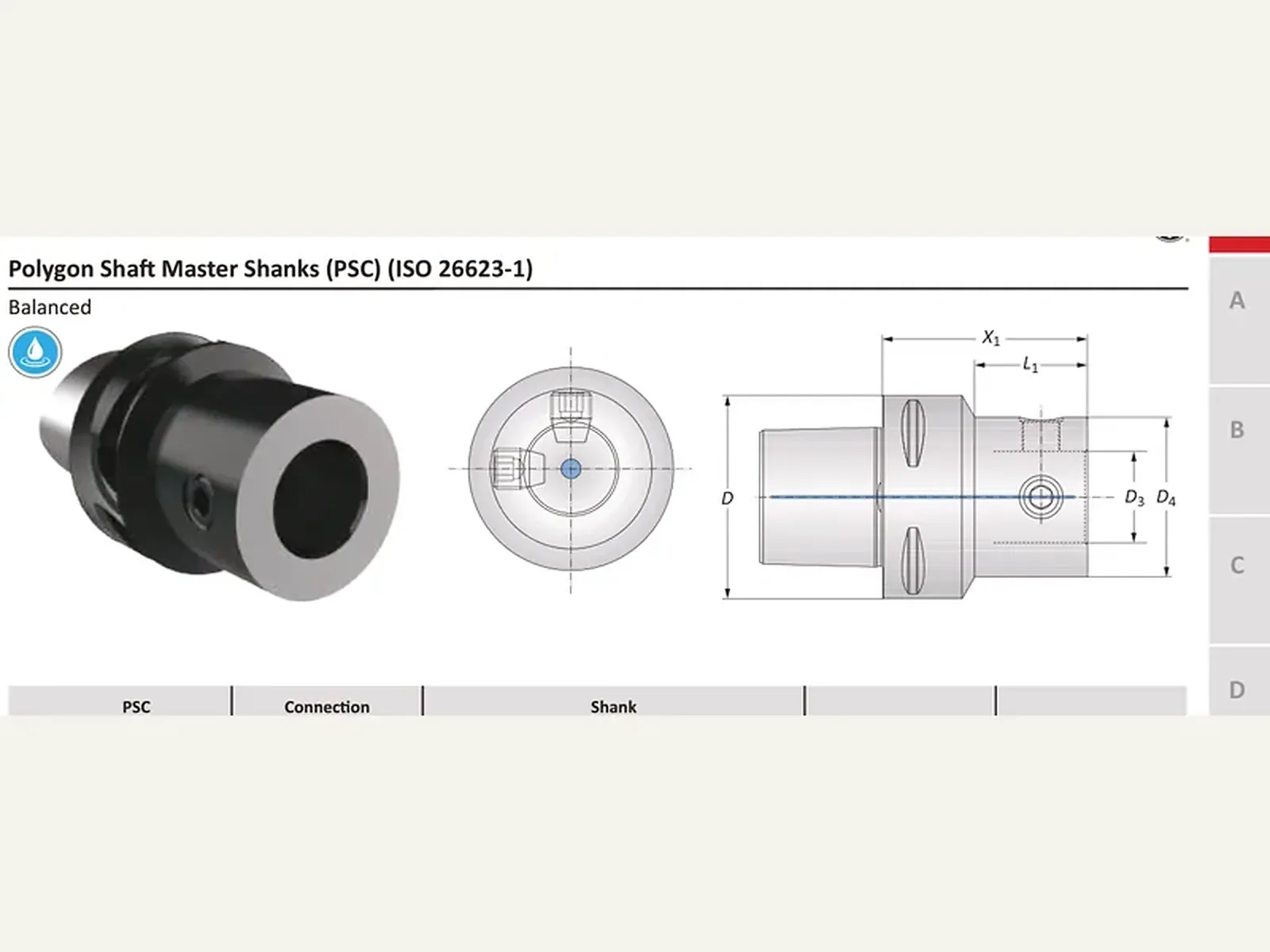

Мастер-хвостовики PSC (ISO 26623-1): соединение MVS 40-22, 50-28, 63-36, 80-36.
Назначение
Таблица «Мастер-хвостовики PSC (ISO 26623-1)»: мастер-хвостовики PSC по ISO 26623-1.
Принцип работы и конструкция
Мастер-хвостовик несёт конус или цилиндр шпинделя и соединение MVS под головку, модуль или державку. SK — ISO 7388-1; BT — ISO 7388-2 форма J, не ISO 7388-1.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
PSC — ISO 26623-1.
На PSC российского эквивалента нет.
Применение и подбор
В запросе: артикул из таблицы «Мастер-хвостовики PSC (ISO 26623-1)», тип конуса шпинделя, типоразмер соединения MVS.
Мастер-хвостовики MVS
14 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| PSC | Соединение | Хвостовик | |||
|---|---|---|---|---|---|
| D, мм | D4 / D3, мм | X1, мм | L1, мм | Масса, кг | Артикул |
| 50 | 40 - 22 | 54.00 | 31.10 | 0.70 (кг) | 227014 Заказать |
| 50 | 50 - 28 | 65.00 | - | 1.00 (кг) | 227001 Заказать |
| 50 | 63 - 36 | 80.00 | - | 1.50 (кг) | 227002 Заказать |
| 50 | 80 - 36 | 80.00 | - | 2.50 (кг) | 227012 Заказать |
| 63 | 25 - 14 | 54.00 | 21.10 | 0.90 (кг) | 227010 Заказать |
| 63 | 32 - 18 | 54.00 | 23.00 | 1.00 (кг) | 227009 Заказать |
| 63 | 40 - 22 | 65.00 | 36.40 | 1.10 (кг) | 227008 Заказать |
| 63 | 50 - 28 | 65.00 | 39.00 | 1.30 (кг) | 227003 Заказать |
| 63 | 63 - 36 | 80.00 | - | 1.80 (кг) | 227004 Заказать |
| 63 | 80 - 36 | 80.00 | - | 2.60 (кг) | 227005 Заказать |
| 80 | 50 - 28 | 65.00 | 25.00 | 2.20 (кг) | 227011 Заказать |
| 80 | 63 - 36 | 80.00 | 45.10 | 2.60 (кг) | 227006 Заказать |
| 80 | 80 - 36 | 80.00 | - | 3.30 (кг) | 227007 Заказать |
| 80 | 100 - 56 | 80.00 | - | 4.88 (кг) | 227013 Заказать |
