Картридж Lay Down ставят в посадочное гнездо расточной головки или салазок. В расчёт общей длины инструмента он не входит и удлинителем MVS не является.

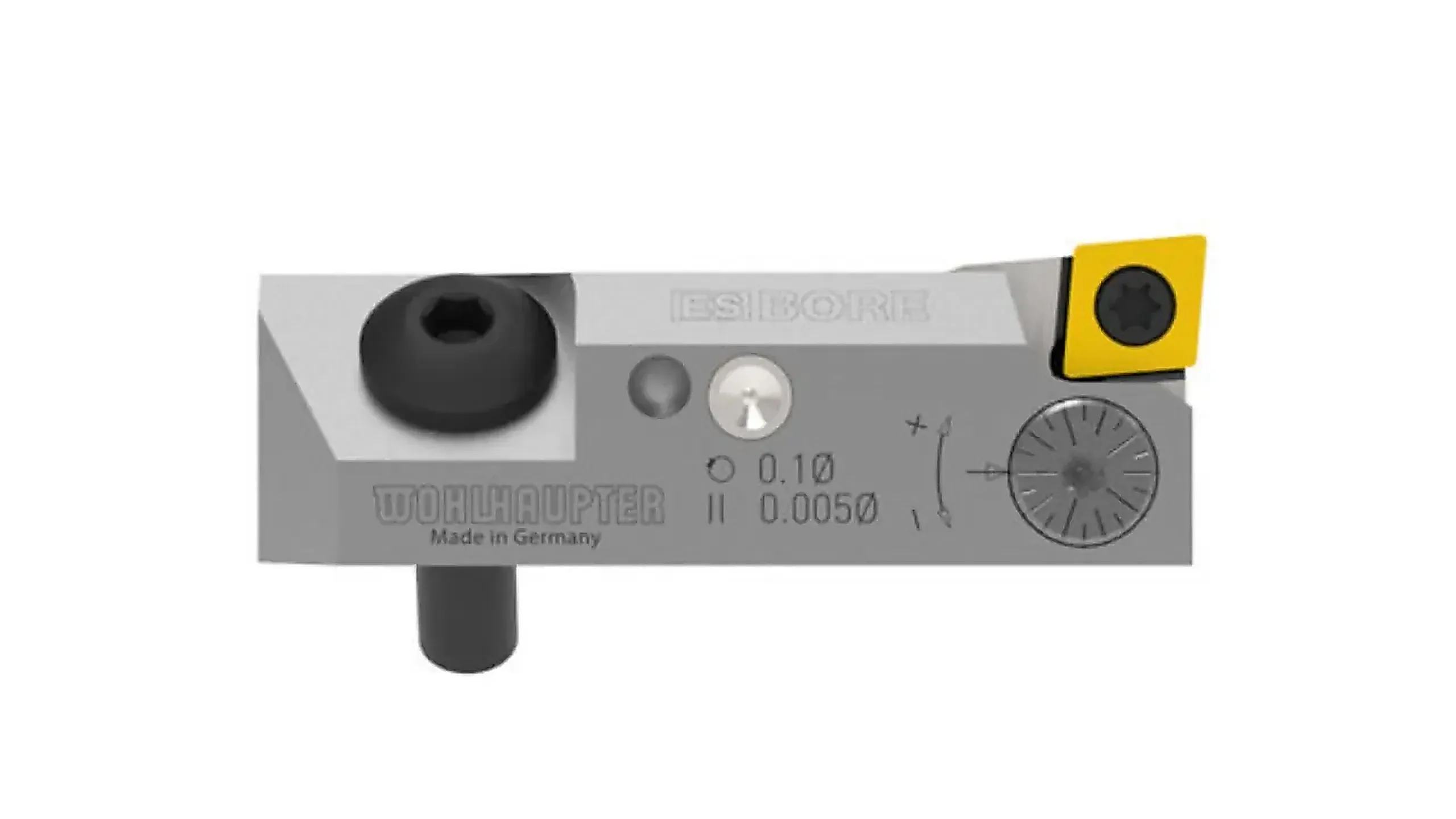

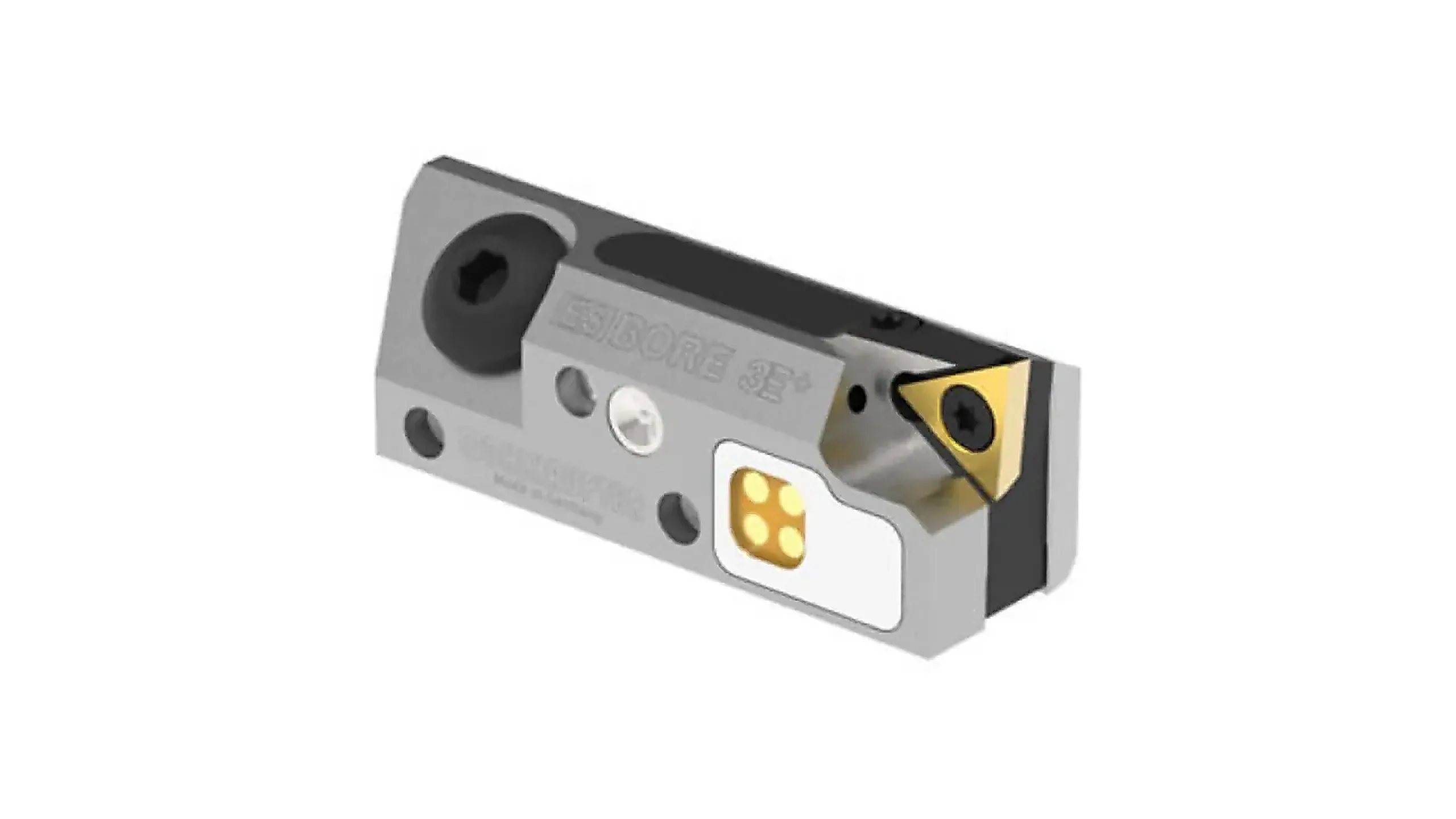

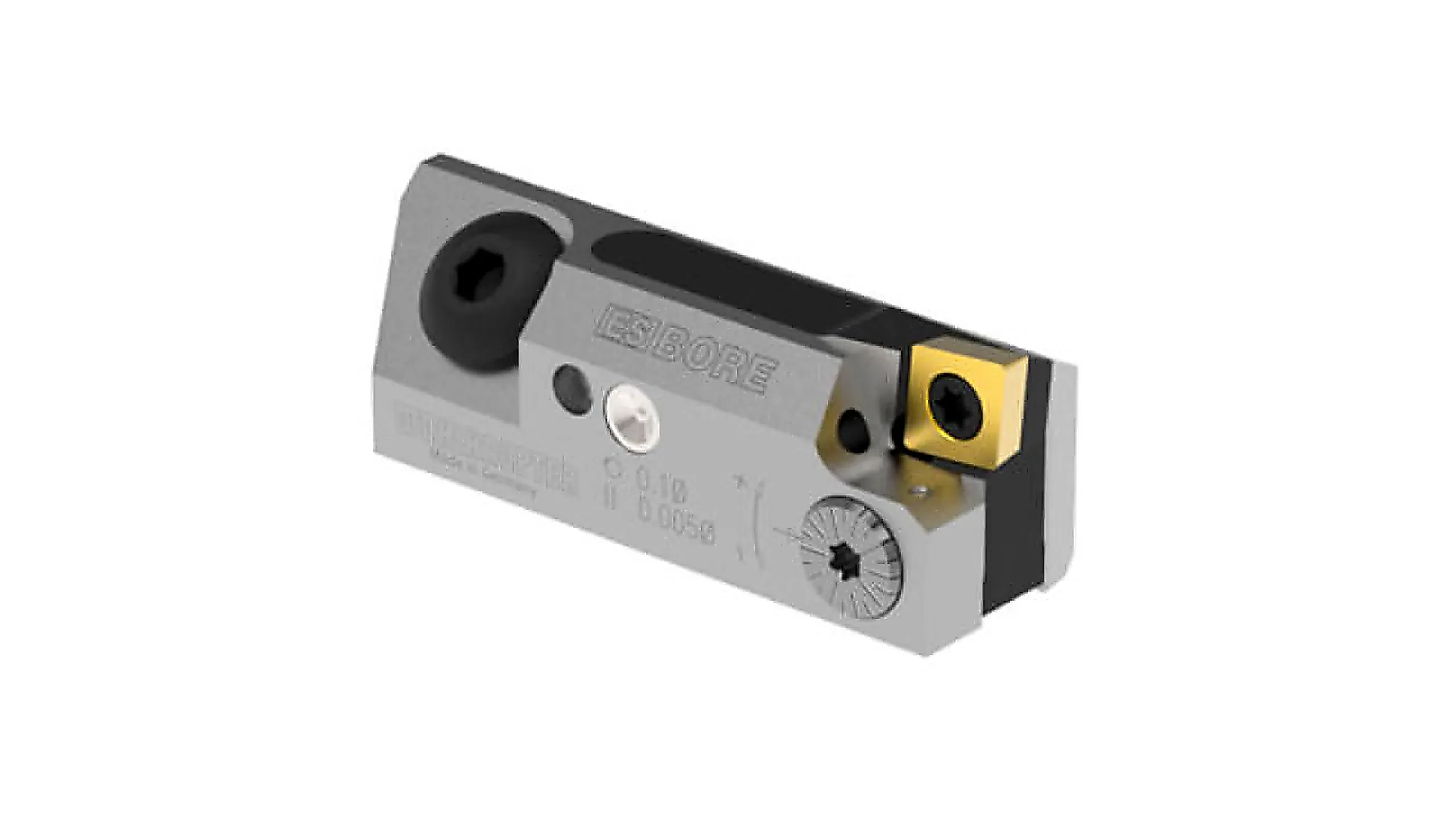

Lay Down — сменный картридж: пластина лежит в плоскости, близкой к корпусу, плечо от кромки до крепления короче, чем у консольной державки. Исполнения: ES-Bore (цифровой модуль 3ETECH+ и нониус, формы 101 и 20, Ø ≥ 28 мм) и компактные / тангенциальные картриджи, в том числе державка короткого зажима. При D ≤ 32 мм у ES-Bore режущая кромка стоит на 1 мм впереди оси.
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Lay Down / ES-Bore | Ø ≥ 28 мм | картридж в посадочное гнездо, не удлинитель MVS; цифровое ES-Bore только 3ETECH+ с пластиной; формы 101 и 20 |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Картридж сам по себе инструмент не образует и промежуточный модуль не заменяет.
Картридж крепят в посадочном гнезде корпуса или на зубчатом посадочном поле. Диаметр настраивают нониусом (цена деления шкалы 0,002 мм по диаметру) либо цифровым модулем 3ETECH+ (цена деления шкалы 0,001 мм по диаметру). Цифровое ES-Bore собирают только с 3ETECH+.
Изношенное гнездо под пластину меняют вместе с картриджем, корпус головки сохраняют. Тип державки K в таблице указан по ISO, не как раздел каталога.
Нижняя граница ES-Bore Ø ≥ 28 мм. Цена деления шкалы нониуса — 0,002 мм по диаметру; цена деления шкалы цифрового модуля 3ETECH+ — 0,001 мм по диаметру. Масса и прочие числа — в таблице артикула.
| Параметр | Значение |
|---|---|
| Нижняя граница ES-Bore | Ø ≥ 28 мм |
| Цена деления шкалы, нониус | 0,002 мм по диаметру |
| Цена деления шкалы, цифровой модуль 3ETECH+ | 0,001 мм по диаметру |
| Державка короткого зажима | компактные / тангенциальные картриджи |
| Совместимость | зубчатые корпуса и крупногабаритные зубчатые салазки |
| Комплектование | цифровой модуль, зарядное устройство, пластины и прижимы отдельно |
Сменная пластина — DIN ISO 1832. ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. Группа материала — ISO 513 (P, M, K, N, S, H). На картридже нет конуса шпинделя и нет соединения MVS как присоединительной поверхности.
Если в головке или салазках есть посадочное гнездо — картридж Lay Down. Нужен вылет или смена типоразмера соединения — промежуточные модули, не картридж. Цифровое ES-Bore без 3ETECH+ не собирают.
В запросе: артикул картриджа, форма пластины по DIN ISO 1832, тип посадочного гнезда.
