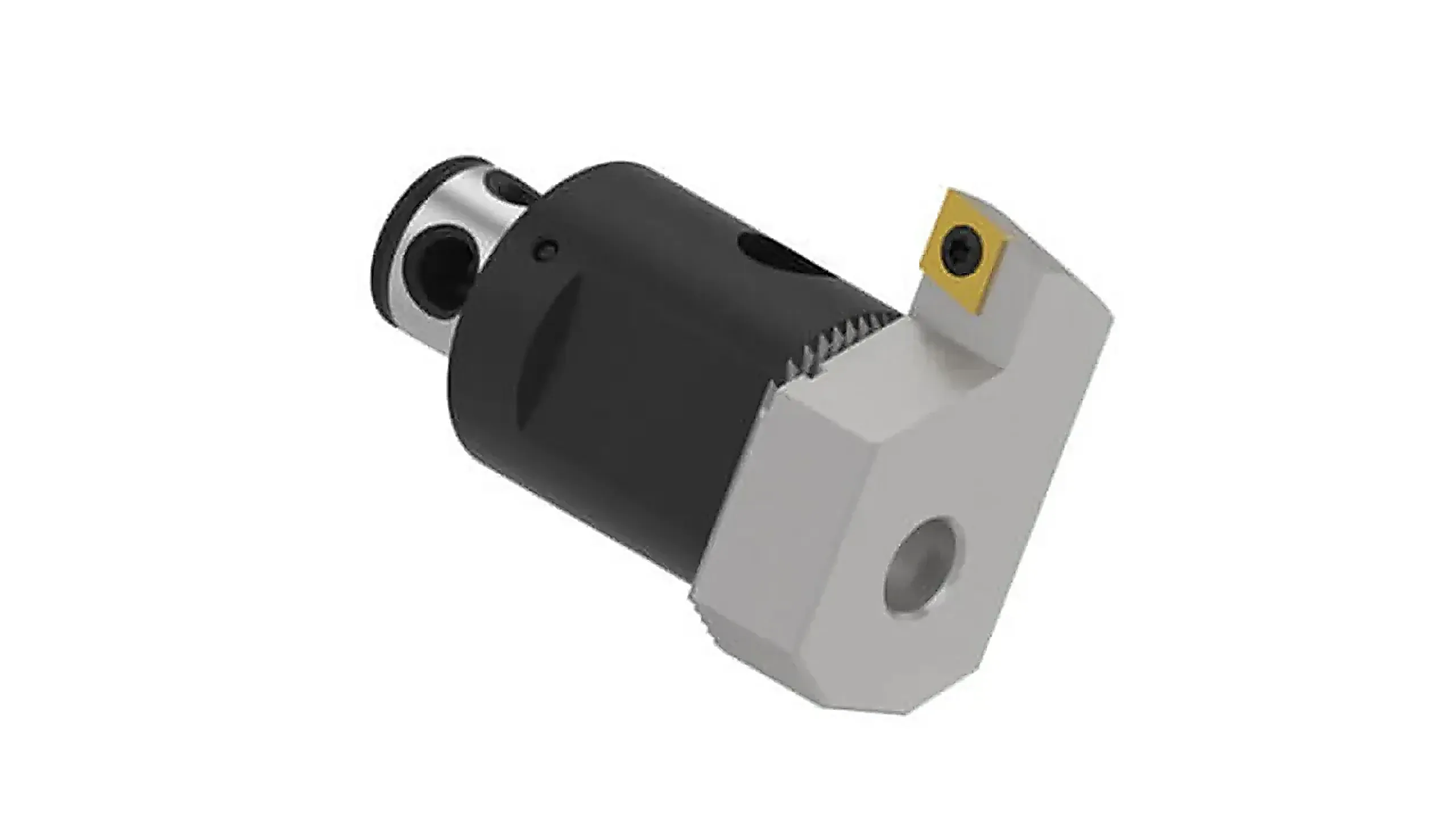

Специальные расточные решения Wohlhaupter
Специальные расточные решения Wohlhaupter проектируют под конкретную деталь: ступени и торцы в одном проходе, нестандартный вылет, габарит в приспособлении, заданный такт. Серийные диаметры и типоразмер соединения заранее не приписывают.
В каталоге нет серийных артикулов этой линейки: поставка по запросу под деталь.
Заказной инструмент появляется там, где стандартная модульная сборка не закрывает геометрию отверстия, вылет или такт. Типичные случаи — несколько соосных диаметров за один проход, ограничение по окну детали и вылет вне ряда удлинителей. Стандартные картриджи Lay Down и серийные головки заказывают в своих линейках, не из этого раздела.
Характеристики линеек
| Линейка | Диапазон / размер | Настройка и особенности |
|---|---|---|
| Спецрешения | под станок и процесс | ES-Bore / EK, антивибрационные оправки, многоступенчатые сборки, наружное точение на 3ETECH+, DigiBore, Combi-Line |
Цифры с листов каталога B10. Цена деления шкалы — по диаметру. Допуск конкретной позиции — в таблице артикула.
Назначение
Специальное решение привязано к одной детали, одному станку и одной операции. Сначала проверяют, закрывается ли задача сочетанием серийных модулей: срок поставки короче, универсальность сохраняется.
Принцип работы и конструкция
Конструкцию собирают на той же элементной базе, что и серийная программа, если это возможно: соединение MVS, зубчатое посадочное поле, сменные пластины по DIN ISO 1832. Типоразмер соединения и присоединительные размеры согласуют при заказе, а не берут «как у соседней линейки».

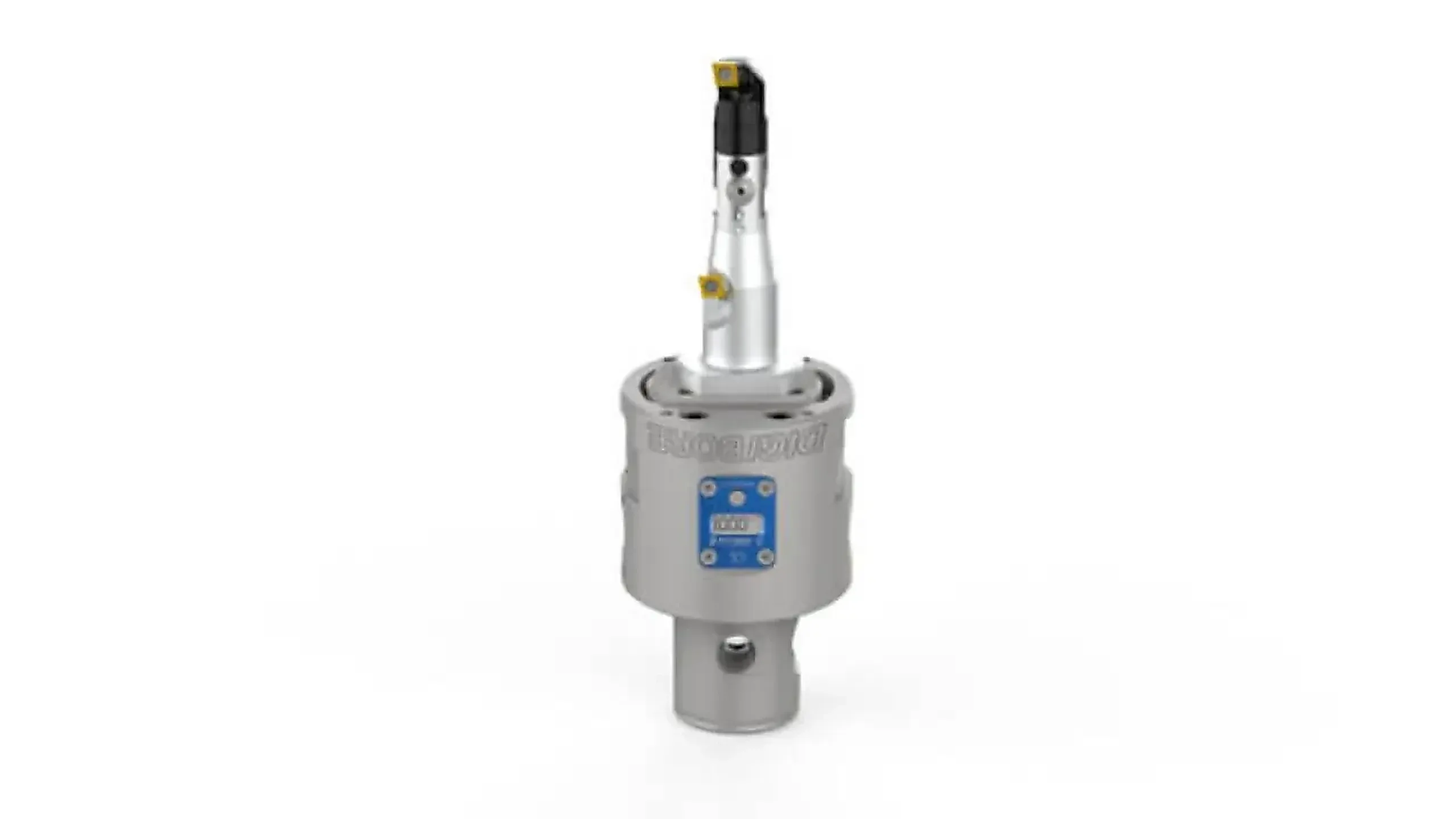

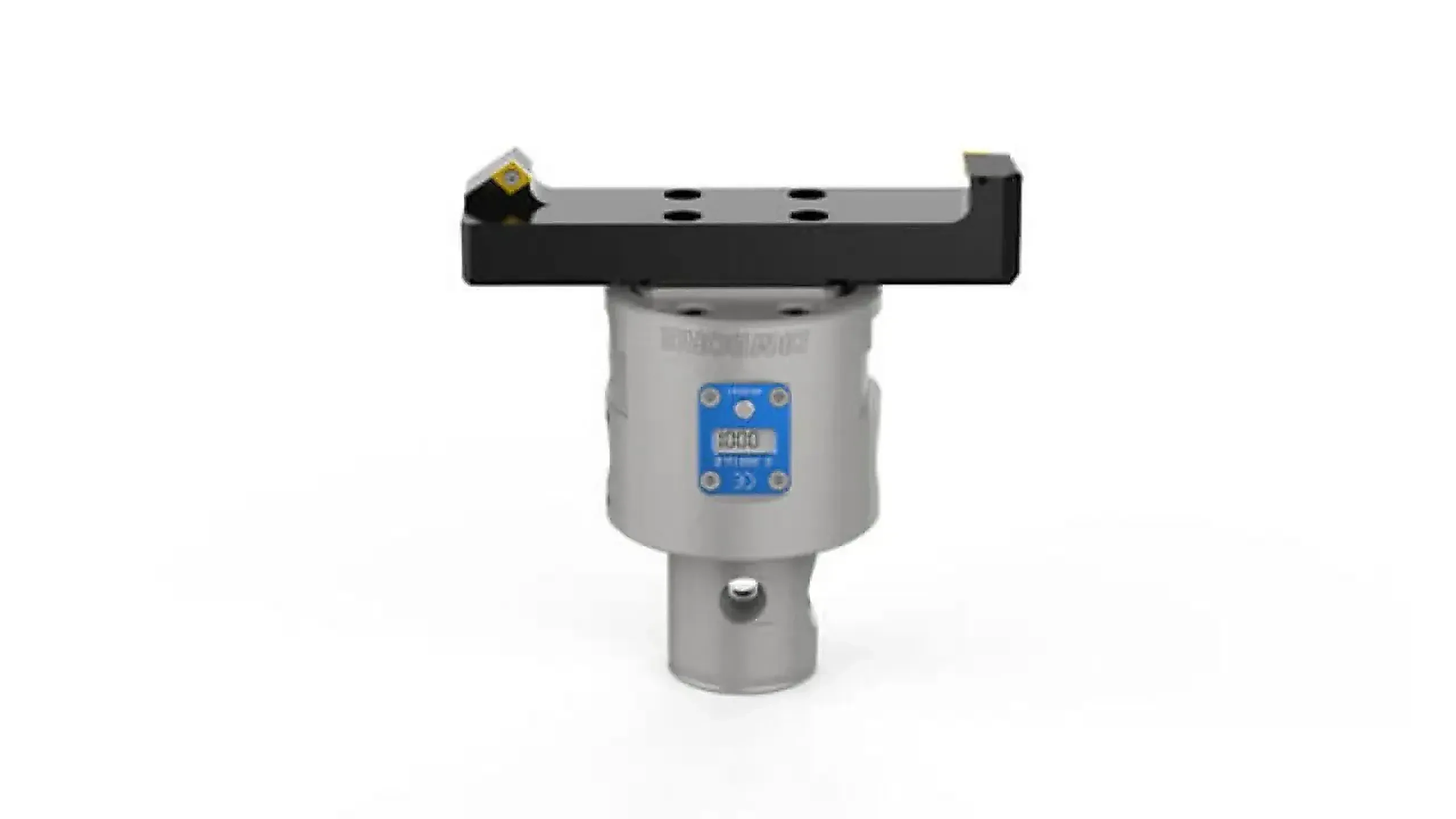

Цифровой ES-Bore работает только с модулем 3ETECH+ и переходной пластиной. Канавочный резец EK, антивибрационные и многоступенчатые сборки, Combi-Line и DigiBore под деталь входят в этот раздел как отдельные исполнения. 10×D относится только к модулю NOVITECH и на заказной инструмент автоматически не переносится.
Технические параметры
Диаметры, вылет, масса и предельная частота задаются техническим заданием и появляются в спецификации заказа. Серийный ряд с этой страницы на спецрешение не переносят.
| Параметр | Значение |
|---|---|
| Точность позиционирования соединения MVS | менее 3 мкм при смене инструмента |
| Наращивание вылета сборки 10×D | только модуль NOVITECH; для заказа указывают вылет конкретной сборки |
| Крупногабаритные зубчатые салазки | не серийный ряд спецрешений; диаметр задаёт спецификация заказа |
| Конус шпинделя | указывают на хвостовике заказа: мастер-хвостовик или хвостовик UPA; на корпусе спецголовки конуса нет |
| Подвод смазочно-охлаждающей жидкости | через инструмент |
| Основа режущей части | стандартные кассеты, державки и сменные пластины |
| Балансировка | по требованиям к остаточному дисбалансу инструментальной системы |
Соответствие стандартам
Стандарты конуса и пластин те же, что у использованного узла: сменные пластины — DIN ISO 1832; конус шпинделя — по выбранному мастер-хвостовику. Нестандартную геометрию номером DIN не выдают.
ГОСТ 19042-80 гармонизирован с ISO 1832-85 и не идентичен ISO 1832:2017. ГОСТ Р ИСО 12164-1-2025 и ГОСТ 25827-2014 указывают только если в заказе есть соответствующий конус.
Применение и подбор
В запрос в отдел применения включают чертёж отверстия с допусками, марку и состояние материала, станок и конус шпинделя, вылет, габарит в приспособлении и требуемый такт. Типоразмер соединения MVS и присоединительные размеры согласуют по этому заданию.
