Кассеты чистового растачивания 537
Кассеты чистового растачивания 537: цифровой модуль 3ETECH+ и нониус, Ø 100–205 мм на своих корпусах, на зубчатых корпусах большого диаметра до 3255 мм.

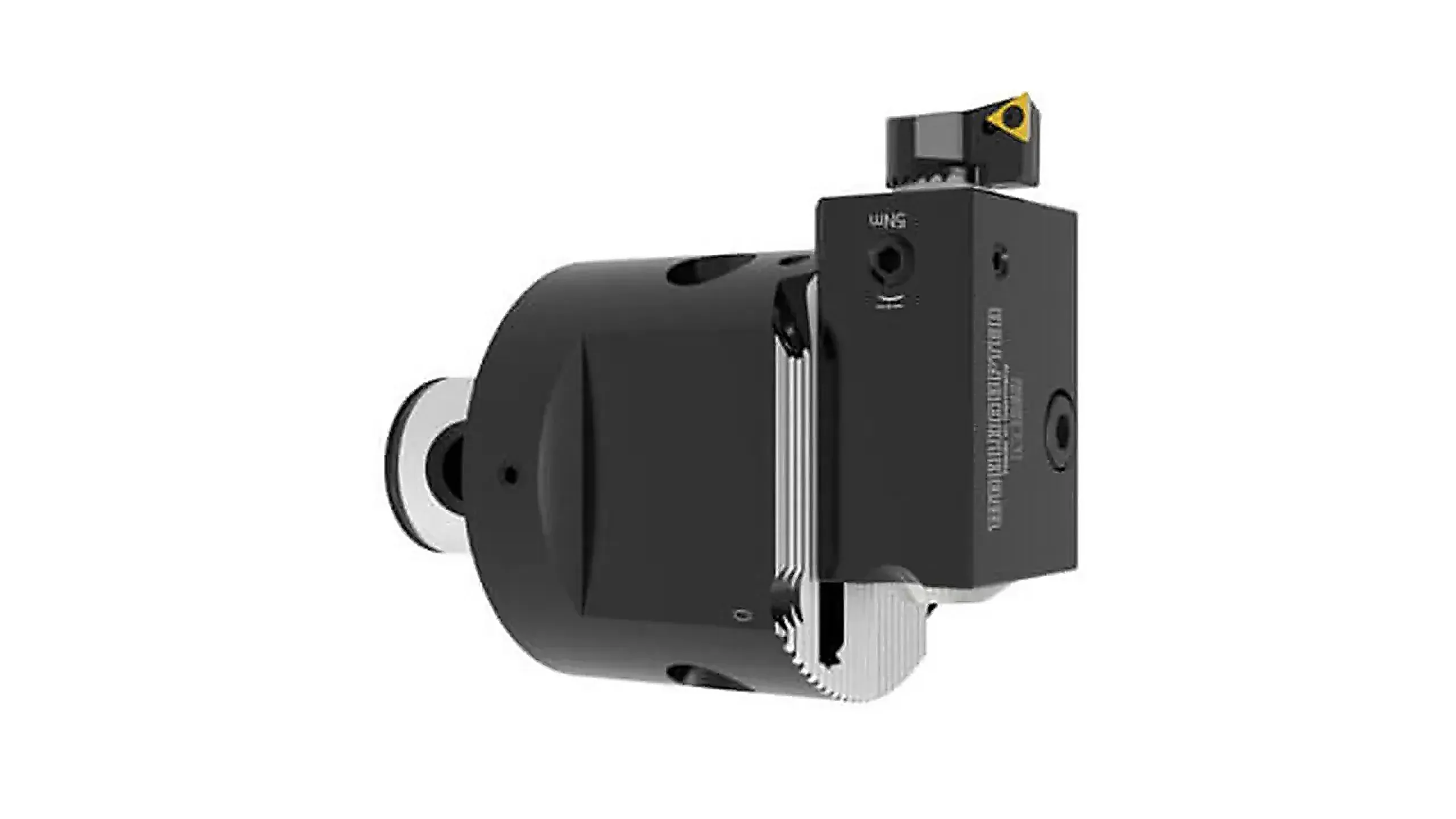

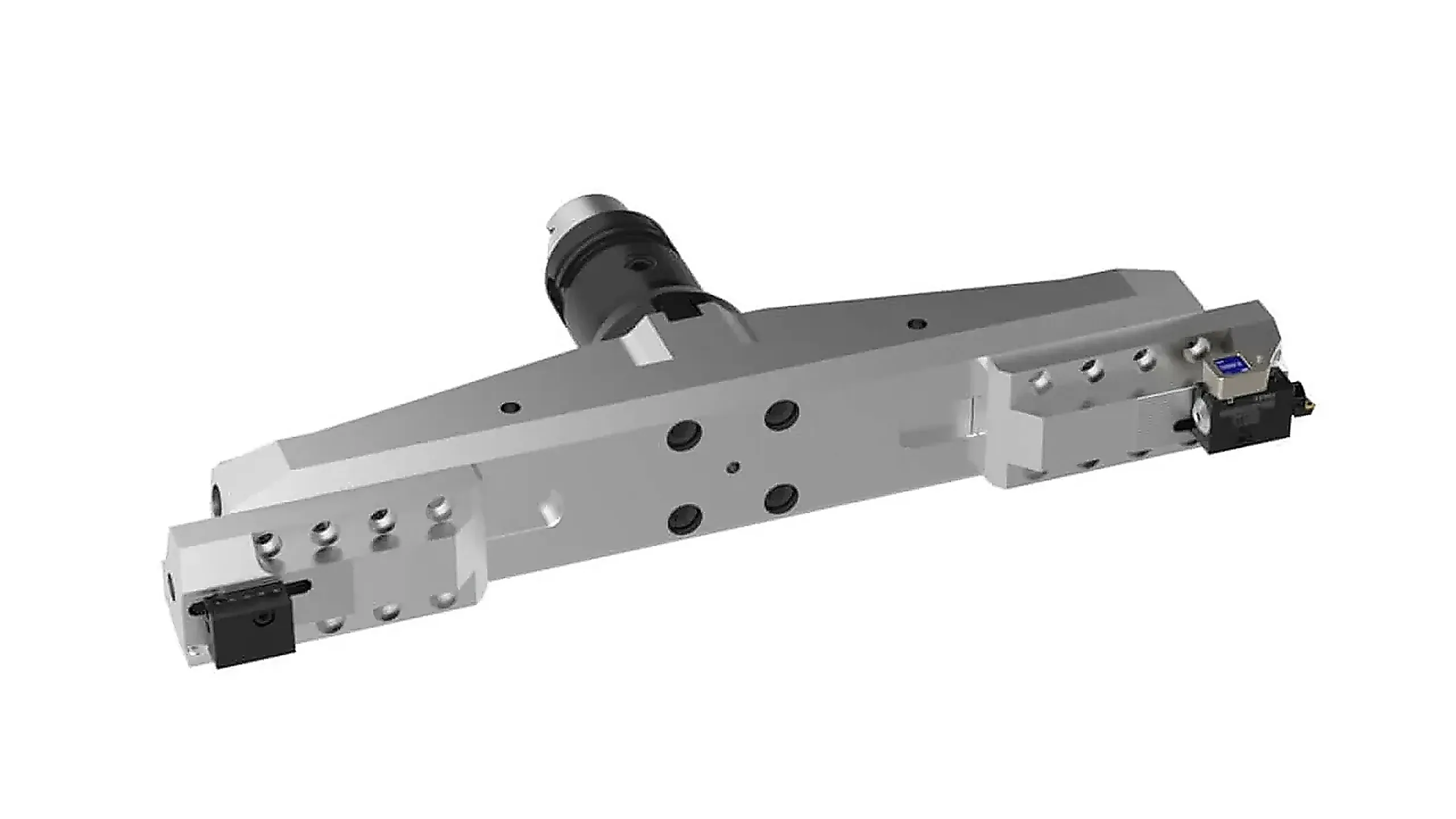

Кассета чистового растачивания, которую устанавливают в посадочное гнездо корпуса: не картридж Lay Down и не мастер-хвостовик. На своих корпусах — Ø 100–205 мм; на зубчатых корпусах большого диаметра — 200–3255 мм.
Принцип работы и конструкция

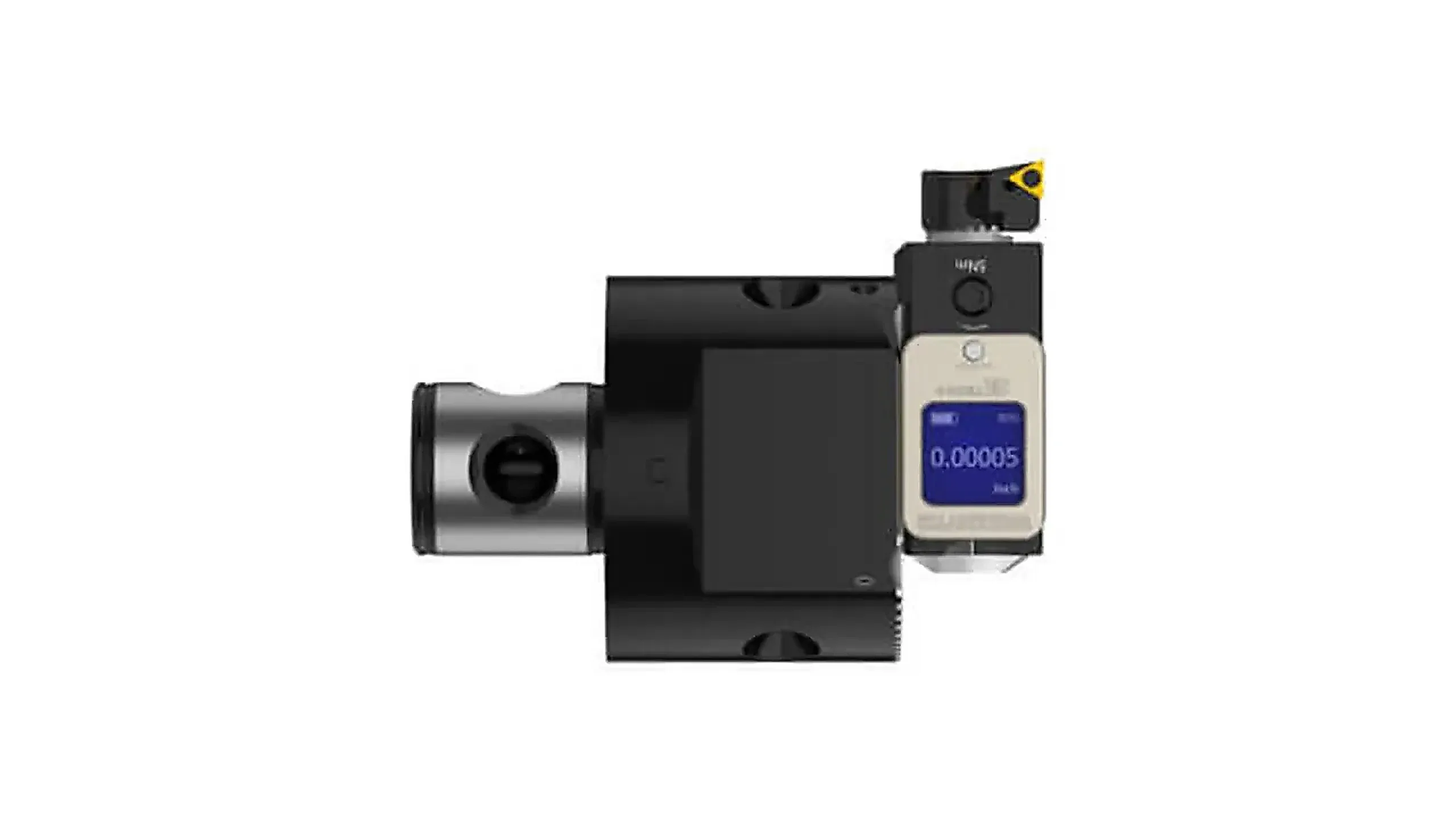

Кассета устанавливается в посадочное гнездо; грубая установка — по зубчатому посадочному полю корпуса, точная настройка — радиальным перемещением салазок цифровым модулем 3ETECH+ (цена деления 0,001 мм по диаметру) или нониусом (0,002 мм по диаметру). Конус шпинделя выполнен на мастер-хвостовике сборки. На крупных диаметрах корпус присоединяется через соединение MVS D40 или D60.
Технические параметры
Диапазоны на своих и на зубчатых корпусах, цена деления 3ETECH+ и нониуса — в таблице линейки. Масса кассеты, если указана, — в строке артикула.
| Параметр | Значение |
|---|---|
| На своих корпусах | Ø 100–205 мм |
| На зубчатых корпусах | 200–3255 мм |
| Настройка | 3ETECH+ 0,001 мм и нониус 0,002 мм |
Соответствие стандартам
Кассета устанавливается в посадочное гнездо корпуса; конус шпинделя выполнен на мастер-хвостовике сборки. Предельная частота вращения — ISO 15641, остаточный дисбаланс — ISO 21940-11. ГОСТ 19042-80 к кассете не относится.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Чистовое растачивание кассетой 537. Если кассета не покрывает диаметр — Alu-Line. Картриджи Lay Down — отдельный раздел и в длину сборки не входят. В запросе: артикул кассеты, D1, типоразмер соединения MVS корпуса.
