Цифровые кассеты 537 с разъёмом цифрового модуля 3ETECH+ · стр. 119
Чистовое растачивание

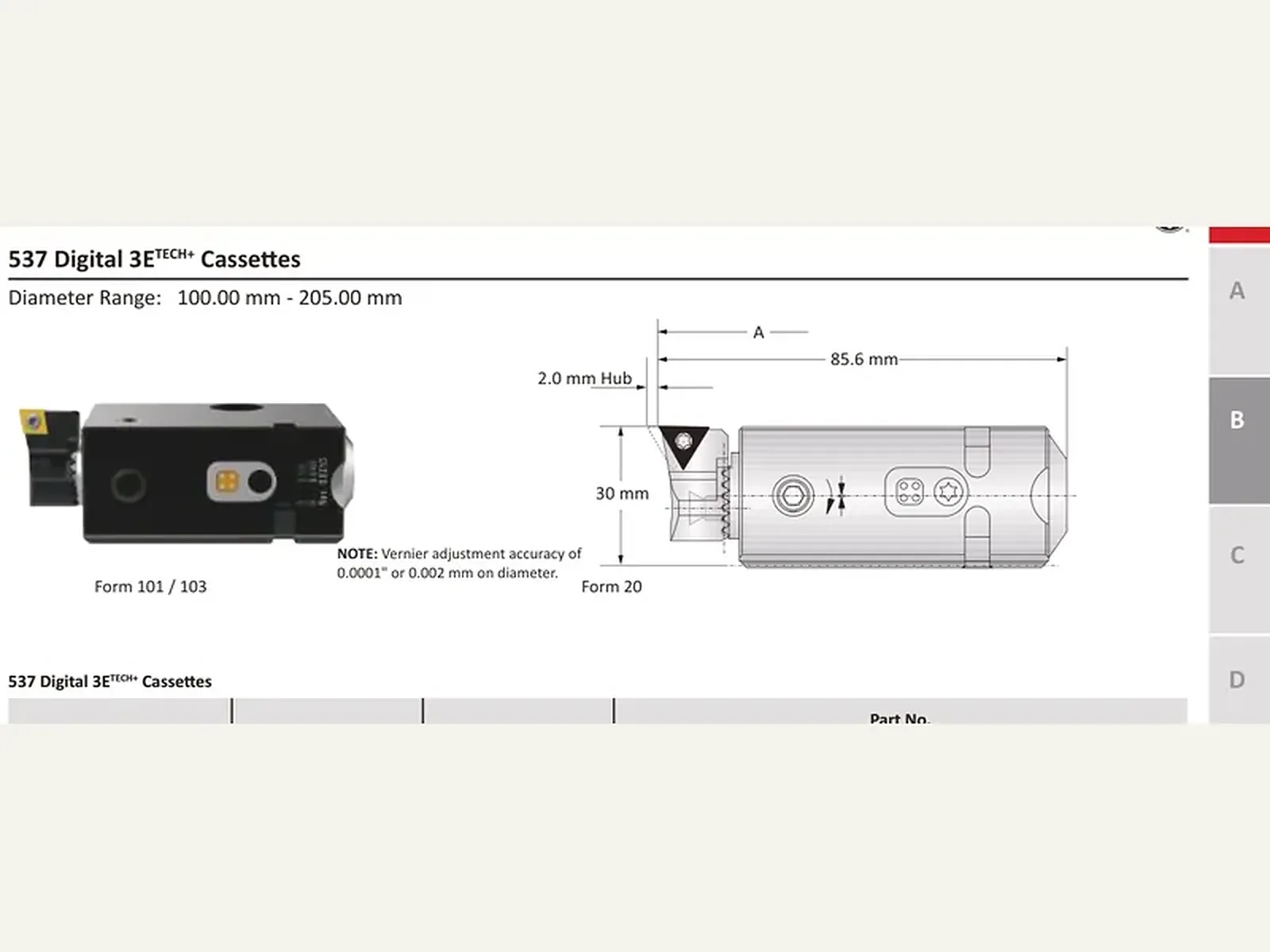

Цифровые кассеты 537 с разъёмом цифрового модуля 3ETECH+.
Назначение

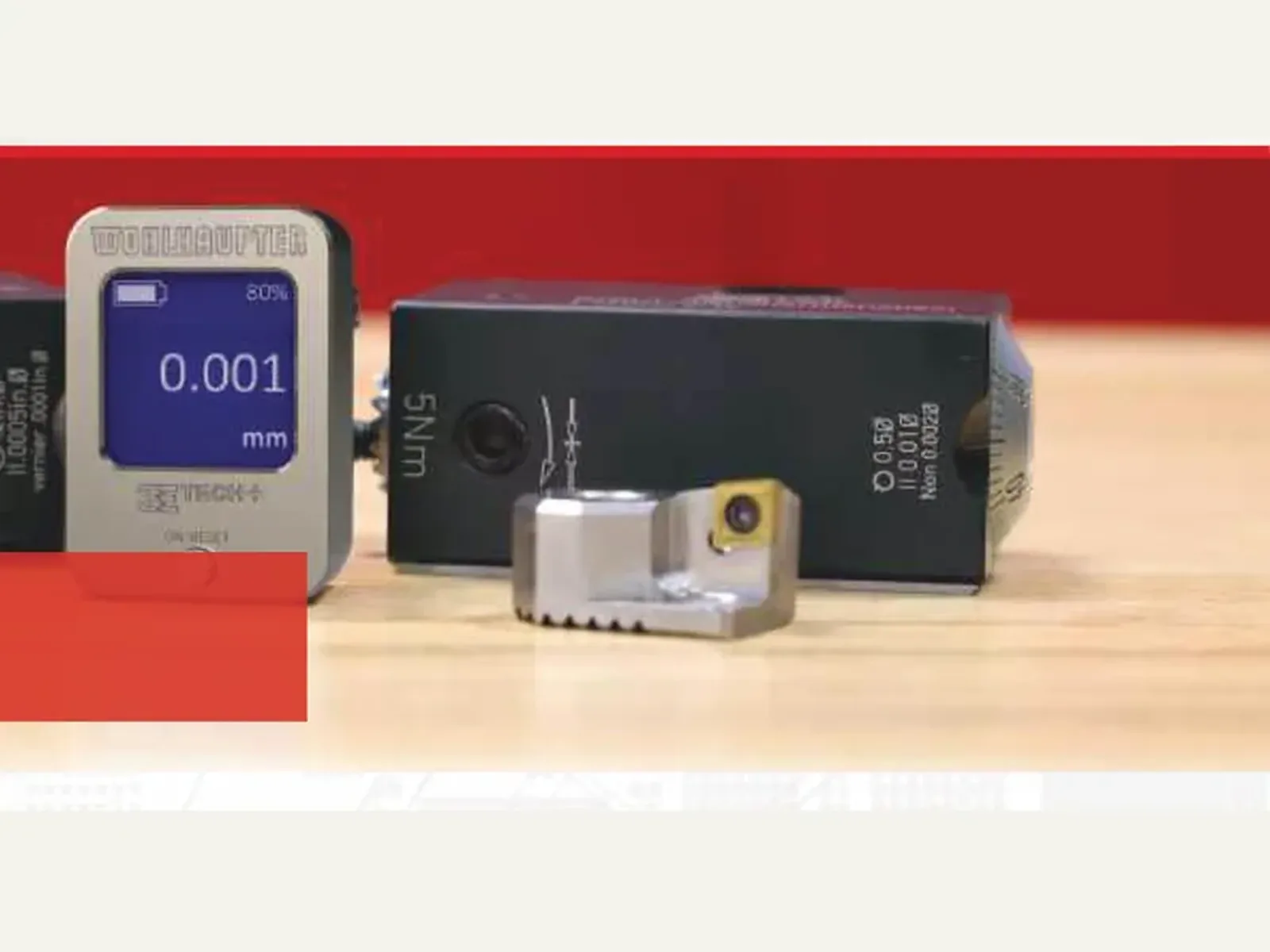

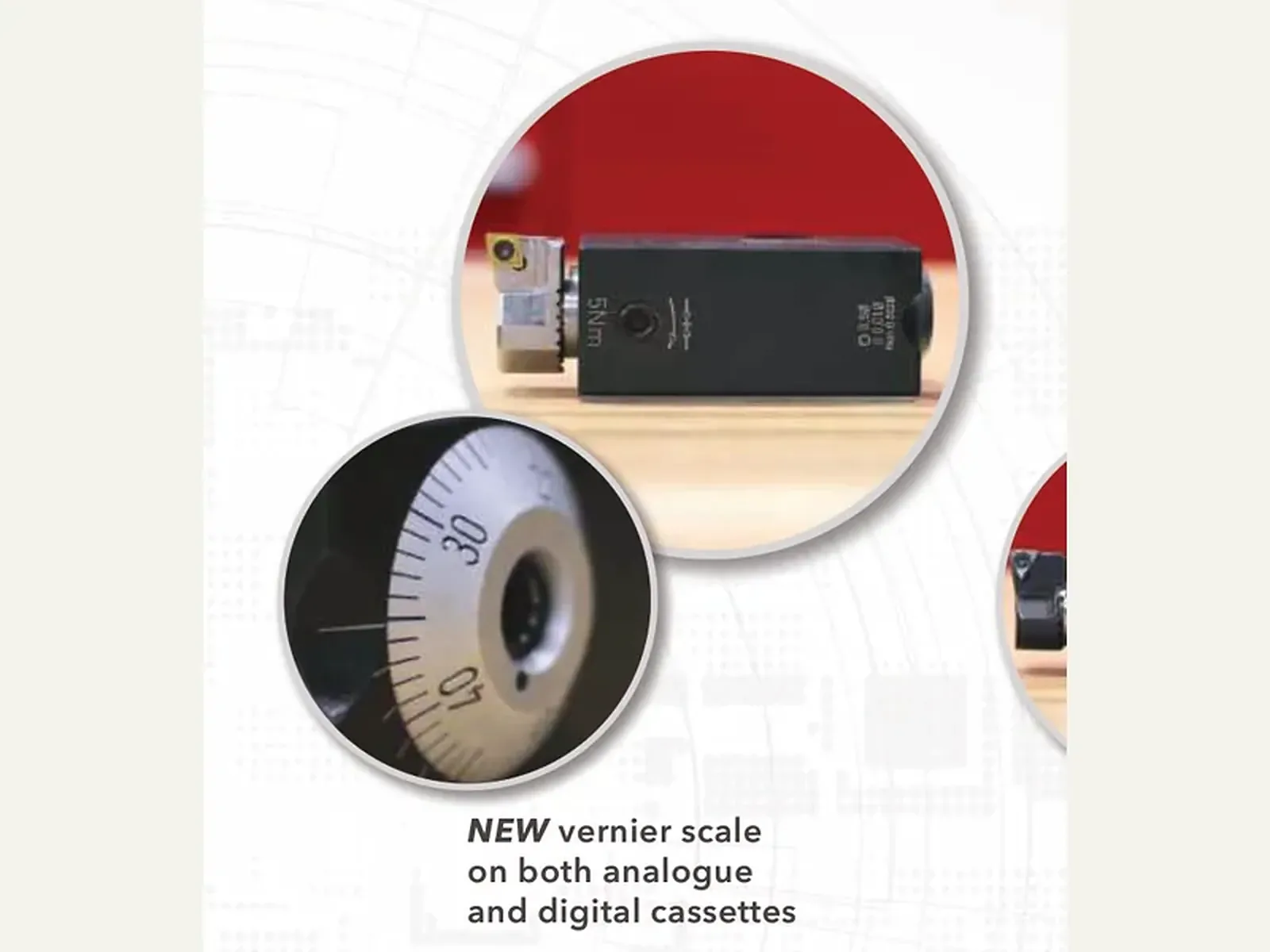

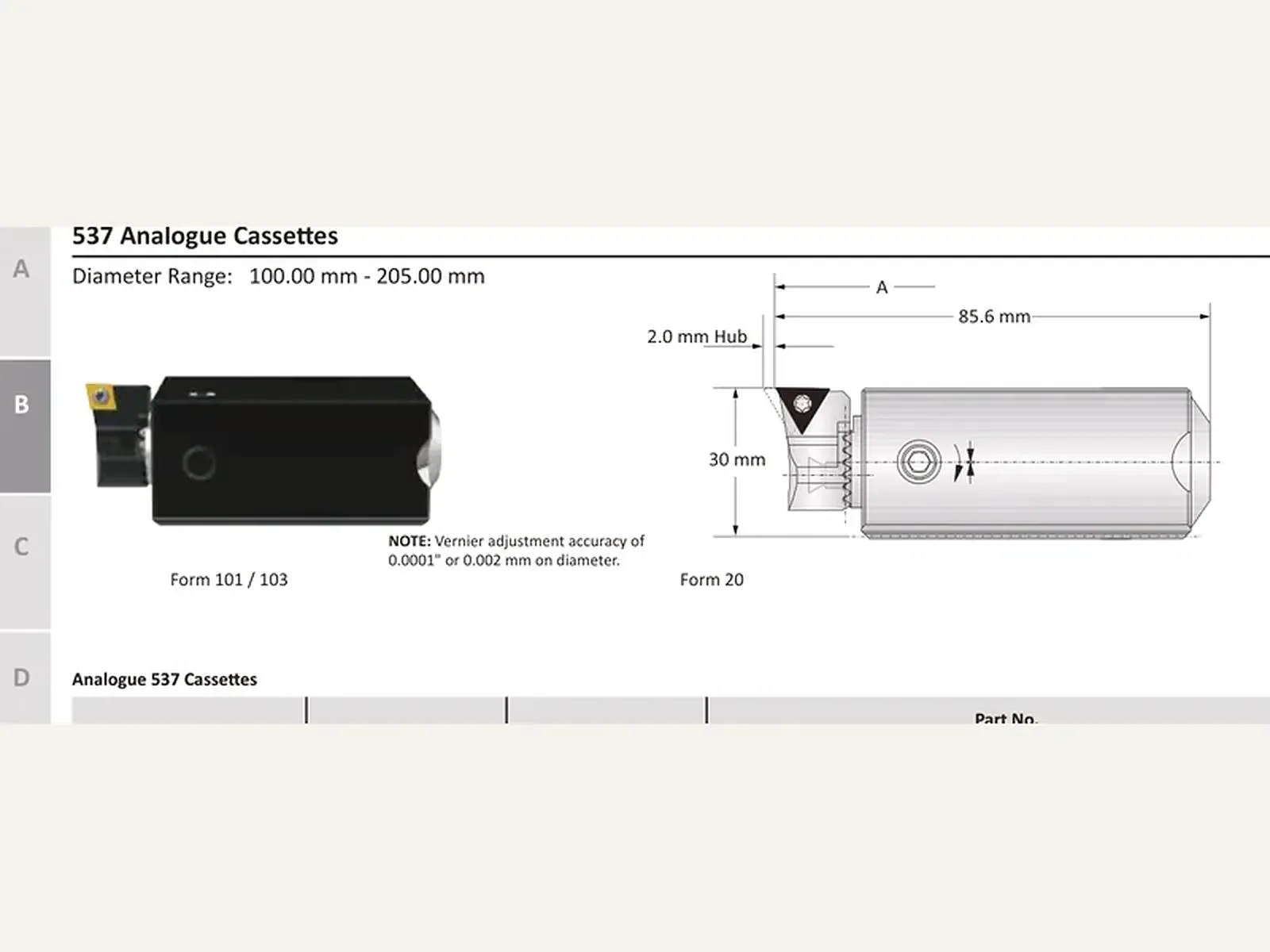

Цифровые кассеты 537 с разъёмом цифрового модуля 3ETECH+ — цифровое исполнение линейки кассеты 537: модуль 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру. Соседнее аналоговое исполнение той же геометрии идёт с нониусом 0,002 мм по диаметру.
Принцип работы и конструкция

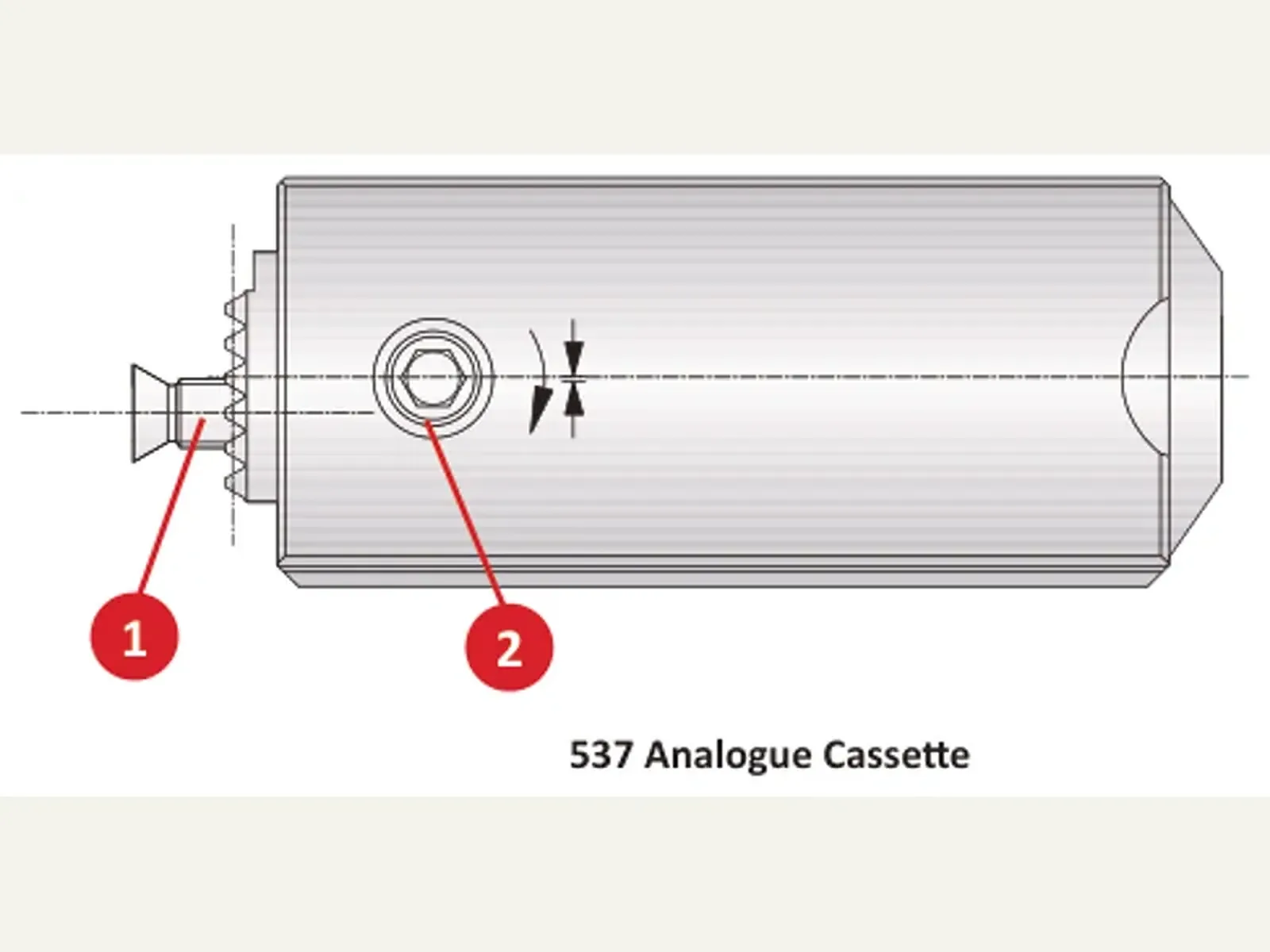

Кассета 537 устанавливается в посадочное гнездо корпуса. Настройка — цифровым модулем 3ETECH+ или по нониусной шкале. Конус шпинделя выполнен на мастер-хвостовике сборки.
Технические параметры
Шаг настройки: цифровой модуль 3ETECH+ 0,001 мм по диаметру; нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Кассета устанавливается в посадочное гнездо корпуса; конус шпинделя выполнен на мастер-хвостовике сборки. Предельная частота вращения — ISO 15641, остаточный дисбаланс — ISO 21940-11. ГОСТ 19042-80 к кассете не относится.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.
