Головки 410 и 464 Digital 3ETECH+ Ø 20–205 мм

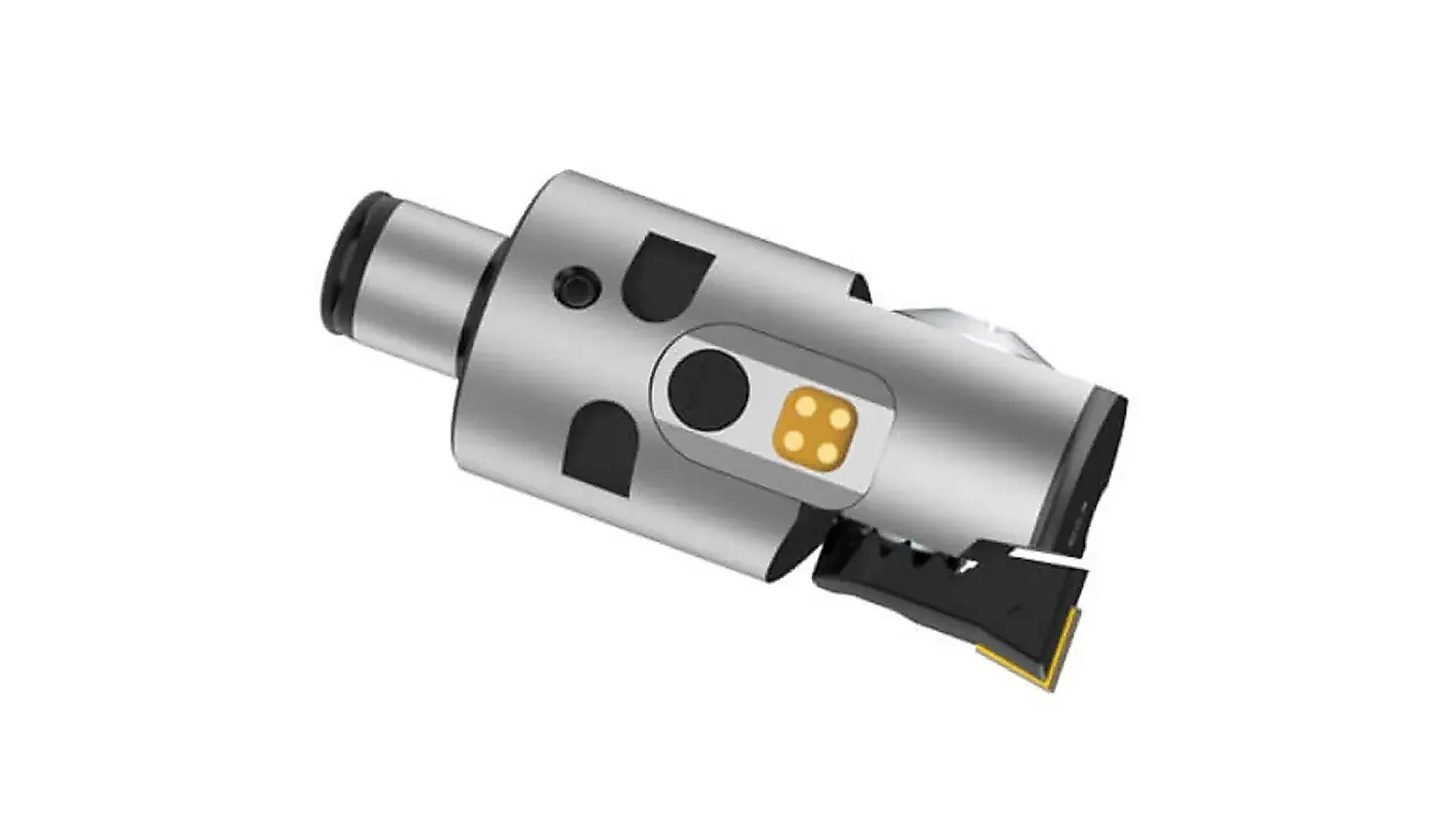

Цифровые чистовые головки с модулем 3ETECH+: 410 Ø 20–29 мм без автоматической балансировки и 464 Balance Ø 29–205 мм.
Чистовое растачивание среднего диапазона цифровым модулем 3ETECH+ с ценой деления шкалы 0,001 мм по диаметру. 410 — без автоматической балансировки; 464 Balance — внутренняя автоматическая балансировка, Alu-Line с 65 мм. Нониусное исполнение той же геометрии — 364 / 464 Analog (обе Balance). Кассеты 537 — отдельная линейка.
Принцип работы и конструкция
Корпус с зубчатым посадочным полем присоединяется через соединение MVS. Грубая установка — по зубьям; точная настройка режущей кромки — радиальным перемещением салазок и цифровым модулем 3ETECH+. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
410 Digital — Ø 20–29 мм; 464 Digital Balance — Ø 29–205 мм. Цена деления модуля 0,001 мм по диаметру. Предельная частота вращения — ISO 15641, остаточный дисбаланс Balance — ISO 21940-11.
| Линейка | Ø, мм | Особенность |
|---|---|---|
| 410 Digital | 20–29 | 3ETECH+ |
| 464 Digital Balance | 29–205 | автоматическая балансировка; Alu-Line с 65 мм |
Соответствие стандартам
Конус шпинделя выполнен на мастер-хвостовике; на корпусе головки, кассете и держателе пластины его нет — здесь соединение MVS. Предельная частота вращения — ISO 15641, остаточный дисбаланс сборки — ISO 21940-11.
Стандарт конуса шпинделя относят к мастер-хвостовику, не к корпусу головки и не к кассете. ГОСТ 19042-80 к корпусу головки, кассете и оправке не относится.
Применение и подбор
Цифровой модуль 3ETECH+ на Ø 20–205 мм. Без модуля — 364 / 464 Analog. Свыше 205 мм — кассеты 537 или Alu-Line. В запросе: артикул, D1, типоразмер соединения MVS.
