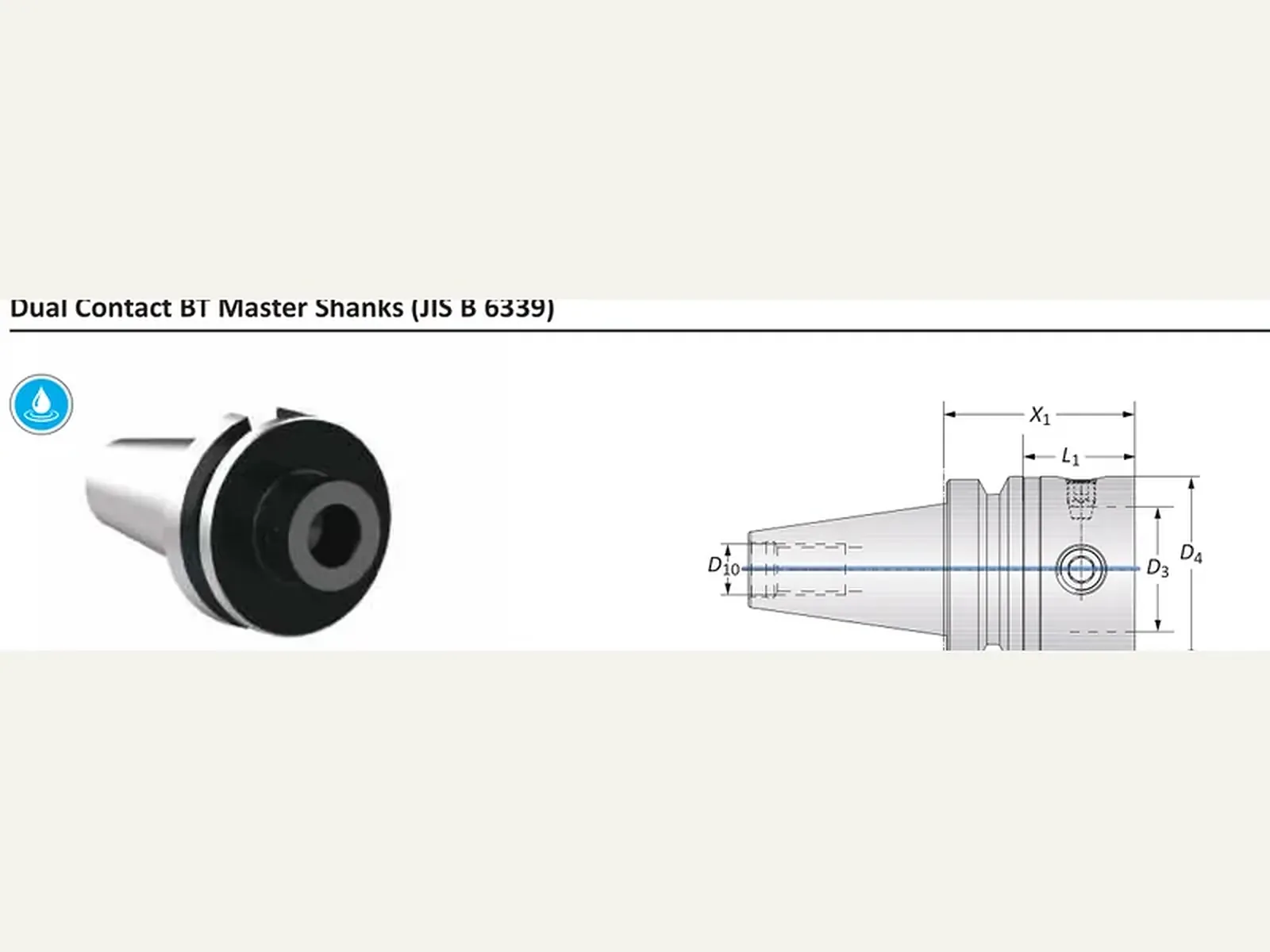

Мастер-хвостовики BT Dual Contact (JIS B 6339-2:2011).
Назначение
Таблица «Мастер-хвостовики BT Dual Contact (JIS B 6339-2:2011)»: мастер-хвостовики Dual Contact (контакт по конусу и торцу).
Принцип работы и конструкция
Конус шпинделя BT — ISO 7388-2 форма J / JIS B 6339-2:2011, не ISO 7388-1. С другой стороны — соединение MVS.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
Dual Contact — контакт по конусу и торцу. SK — DIN 69871 / ISO 7388-1:2007. BT Dual Contact — ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1.
ГОСТ 25827-2014 = MOD.
Применение и подбор
В запросе: артикул из таблицы «Мастер-хвостовики BT Dual Contact (JIS B 6339-2:2011)», тип конуса шпинделя, типоразмер соединения MVS.
Мастер-хвостовики MVS
6 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Размер конуса | D4 / D3, мм | X1, мм | L1, мм | D10, мм | Масса, кг | Артикул |
|---|---|---|---|---|---|---|
| 40 | 50 - 28 | 54.00 | 27.00 | M16 x 2 | 1.20 (кг) | 353070 Заказать |
| 40 | 63 - 36 | 64.00 | 37.00 | M16 x 2 | 1.50 (кг) | 353071 Заказать |
| 50 | 50 - 28 | 65.00 | 26.80 | M24 x 3 | 4.00 (кг) | 353072 Заказать |
| 50 | 63 - 36 | 75.00 | 36.80 | M24 x 3 | 4.20 (кг) | 353073 Заказать |
| 50 | 80 - 36 | 75.00 | 36.80 | M24 x 3 | 4.80 (кг) | 353074 Заказать |
| 50 | 100 - 56 | 90.00 | 51.80 | M24 x 3 | 5.50 (кг) | 353075 Заказать |
