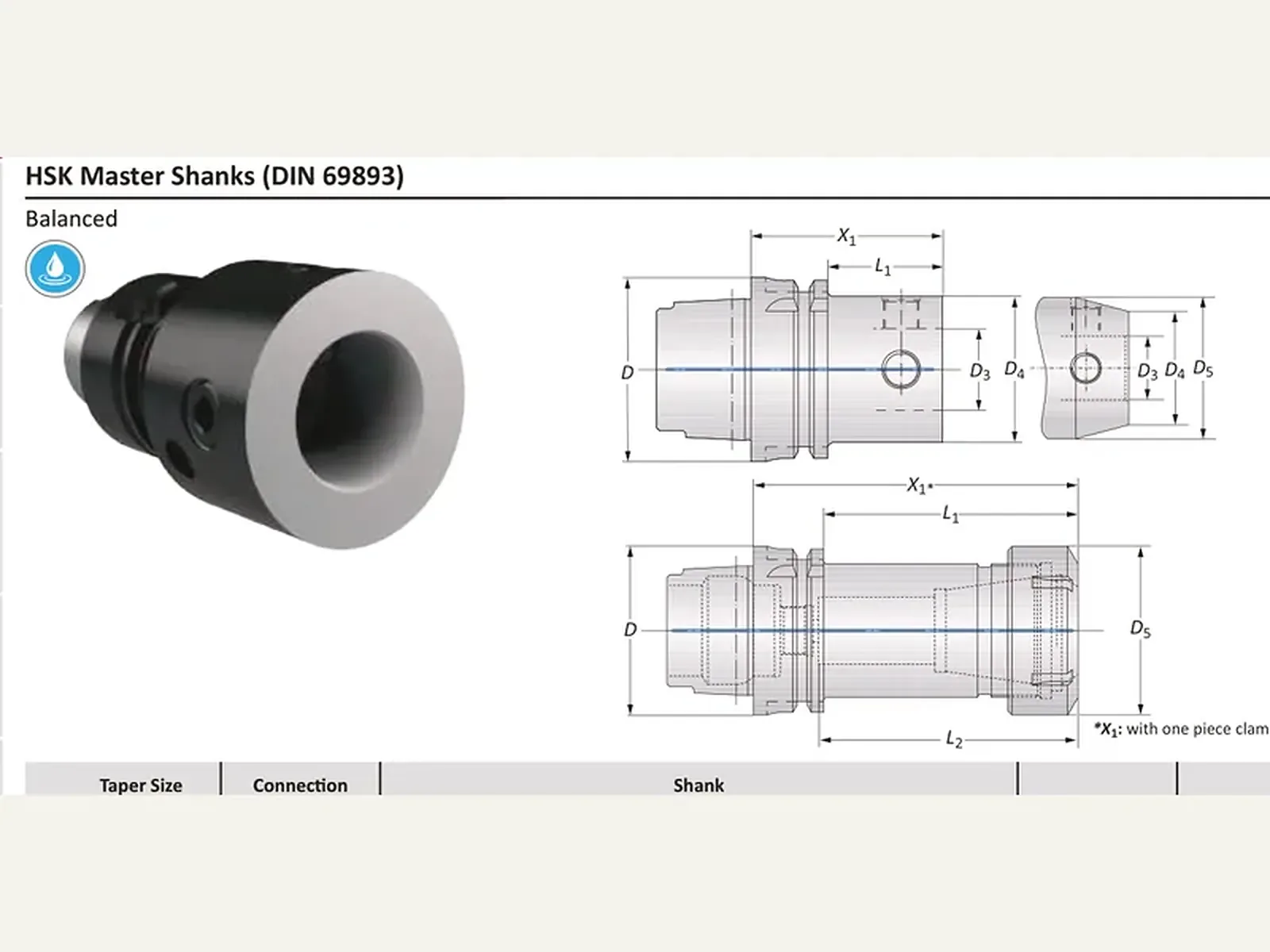

Мастер-хвостовики HSK (DIN 69893) · стр. 182
Мастер-хвостовики и соединение MVS
Мастер-хвостовики HSK (DIN 69893): соединение MVS 40-22, 50-28, 25-14, 32-18.
Назначение
Таблица «Мастер-хвостовики HSK (DIN 69893)»: мастер-хвостовики HSK по ISO 12164-1 / DIN 69893.
Принцип работы и конструкция
Полый короткий конус HSK 1:10 с Dual Contact (контакт по конусу и торцу), ISO 12164-1 / DIN 69893. С другой стороны — соединение MVS.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
HSK — ISO 12164-1 / DIN 69893. Dual Contact: контакт по конусу и торцу.
ГОСТ Р ИСО 12164-1-2025 = IDT ISO 12164-1:2023.
Применение и подбор
В запросе: артикул из таблицы «Мастер-хвостовики HSK (DIN 69893)», тип конуса шпинделя, типоразмер соединения MVS.
Мастер-хвостовики MVS
23 строкиРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Размер конуса | Соединение | Хвостовик | 2 | Хвостовик | |||
|---|---|---|---|---|---|---|---|
| D, мм | D4 / D3, мм | X1, мм | L1, мм | L2, мм | D5, мм | Масса, кг | Артикул |
| 40 | 40 - 22 | 56.00 | - | - | - | 0.40 (кг) | 246016 Заказать |
| 40 | 50 - 28 | 70.00 | - | - | - | 0.70 (кг) | 246004 Заказать |
| 50 | 40 - 22 | 56.00 | 30.00 | - | - | 0.60 (кг) | 246015 Заказать |
| 50 | 50 - 28 | 65.00 | - | - | - | 0.80 (кг) | 245011 Заказать |
| 63 | 25 - 14 | 46.00 | 20.00 | - | - | 0.70 (кг) | 246012 Заказать |
| 63 | 32 - 18 | 56.00 | 30.00 | - | - | 0.80 (кг) | 246013 Заказать |
| 63 | 40 - 22 | 56.00 | 30.00 | - | - | 0.80 (кг) | 246014 Заказать |
| 63 | 50 - 28 | 65.00 | 39.00 | - | - | 1.10 (кг) | 245012 Заказать |
| 63 | 63 - 36 | 80.00 | - | - | - | 1.50 (кг) | 245013 Заказать |
| 63 | 80 - 36 | 80.00 | - | - | - | 2.10 (кг) | 246009 Заказать |
| 63 | ER 40 | 120.00 | 94.00 | 95.00 | 63.00 | 1.70 (кг) | 252090** Заказать |
| 100 | 50 - 28 | 65.00 | 36.00 | - | - | 2.40 (кг) | 245014 Заказать |
| 100 | 50 - 28 | 180.00 | 151.00 | - | 60.00 | 5.00 (кг) | 246020 Заказать |
| 100 | 50 - 28* | 180.00 | 151.00 | - | - | 4.00 (кг) | 246021 Заказать |
| 100 | 63 - 36 | 80.00 | 51.00 | - | - | 2.90 (кг) | 245015 Заказать |
| 100 | 63 - 36 | 205.00 | 176.00 | - | 78.00 | 7.80 (кг) | 246019 Заказать |
| 100 | 63 - 36 | 205.00 | 176.00 | - | - | 7.80 (кг) | 246022 Заказать |
| 100 | 80 - 36 | 80.00 | 51.00 | - | - | 3.70 (кг) | 245016 Заказать |
| 100 | 80 - 36 | 255.00 | 226.00 | - | 90.00 | 12.60 (кг) | 246018 Заказать |
| 100 | 80 - 36 | 255.00 | 226.00 | - | - | 10.40 (кг) | 246023 Заказать |
| 100 | 100 - 56 | 100.00 | - | - | - | 5.00 (кг) | 246010 Заказать |
| 100 | 100 - 56 | 300.00 | 221.00 | - | - | 17.50 (кг) | 246017 Заказать |
| 100 | ER 40 | 120.00 | 91.00 | 88.00 | 63.00 | 3.50 (кг) | 252091** Заказать |
