Твердосплавные мастер-хвостовики · стр. 181
Мастер-хвостовики и соединение MVS
Твердосплавные мастер-хвостовики: Ø 18,00–40,00 мм; соединение MVS 18-11, 22-11, 25-14, 32-18.
Назначение
Таблица «Твердосплавные мастер-хвостовики»: мастер-хвостовики из твёрдого сплава. 10×D к ним не относят.
Принцип работы и конструкция
Мастер-хвостовик из твёрдого сплава: конус шпинделя и соединение MVS. 10×D к хвостовику из твёрдого сплава не относят.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
HSK — ISO 12164-1 / DIN 69893. SK — DIN 69871 / ISO 7388-1:2007. BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1. PSC — ISO 26623-1. Конус Морзе — DIN 1806.
ГОСТ Р ИСО 12164-1-2025 = IDT ISO 12164-1:2023. ГОСТ 25827-2014 = MOD. ГОСТ 25557-2016 = MOD ISO 296. На PSC российского эквивалента нет.
Применение и подбор
В запросе: артикул из таблицы «Твердосплавные мастер-хвостовики», тип конуса шпинделя, типоразмер соединения MVS.

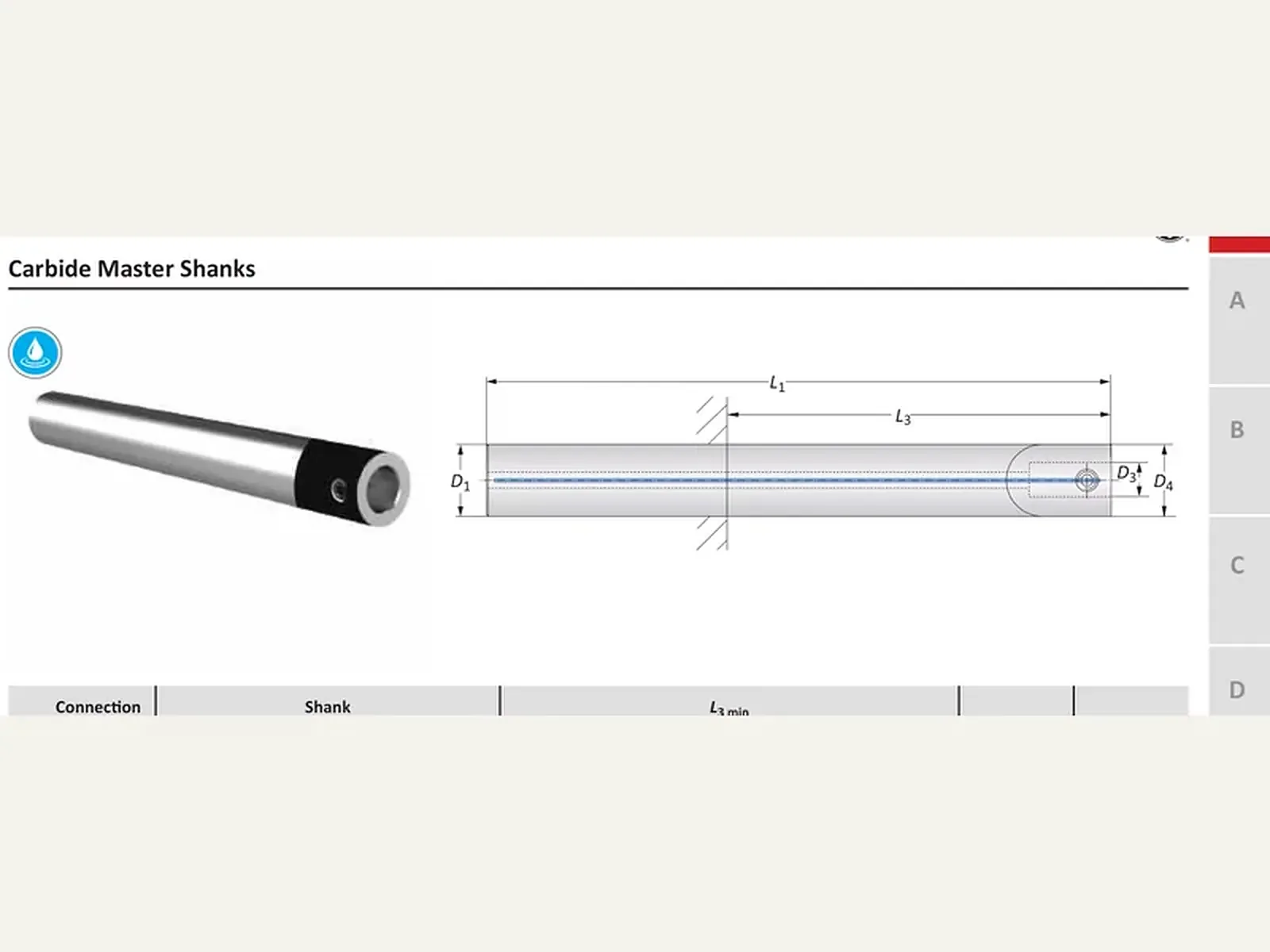

Твердосплавные мастер-хвостовики
9 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| D4 / D3, мм | L1, мм | D1, мм | L3 макс, мм | SK 40 | SK 50 | HSK-A 63, мм | HSK-A 100, мм | Масса, кг | Артикул |
|---|---|---|---|---|---|---|---|---|---|
| 18 - 11 | 155.00 | 18.00 | 107.00 | 39.00 | 26.00 | 60.00 | 67.00 | 0.50 (кг) | 299009* Заказать |
| 22 - 11 | 140.00 | 22.00 | 92.00 | 28.00 | 28.00 | 45.00 | 52.00 | 0.70 (кг) | 299001* Заказать |
| 22 - 11 | 190.00 | 22.00 | 142.00 | 74.00 | 56.00 | 95.00 | 102.00 | 0.90 (кг) | 299002* Заказать |
| 22 - 11 | 231.00 | 22.00 | 183.00 | 115.00 | 97.00 | 136.00 | 143.00 | 1.10 (кг) | 299003* Заказать |
| 25 - 14 | 165.00 | 25.00 | 117.00 | 49.00 | 36.00 | 70.00 | 77.00 | 1.00 (кг) | 299004* Заказать |
| 25 - 14 | 215.00 | 25.00 | 167.00 | 99.00 | 81.00 | 120.00 | 127.00 | 1.30 (кг) | 299005* Заказать |
| 32 - 18 | 210.00 | 32.00 | - | 136.00 | 136.00 | 139.00 | 137.00 | 2.10 (кг) | 299006** Заказать |
| 32 - 18 | 260.00 | 32.00 | - | 186.00 | 186.00 | 189.00 | 187.00 | 2.60 (кг) | 299007** Заказать |
| 40 - 22 | 415.00 | 40.00 | - | - | 333.00 | - | 333.00 | 5.20 (кг) | 299008** Заказать |
