Мастер-хвостовики MVS · стр. 184
Мастер-хвостовики и соединение MVS

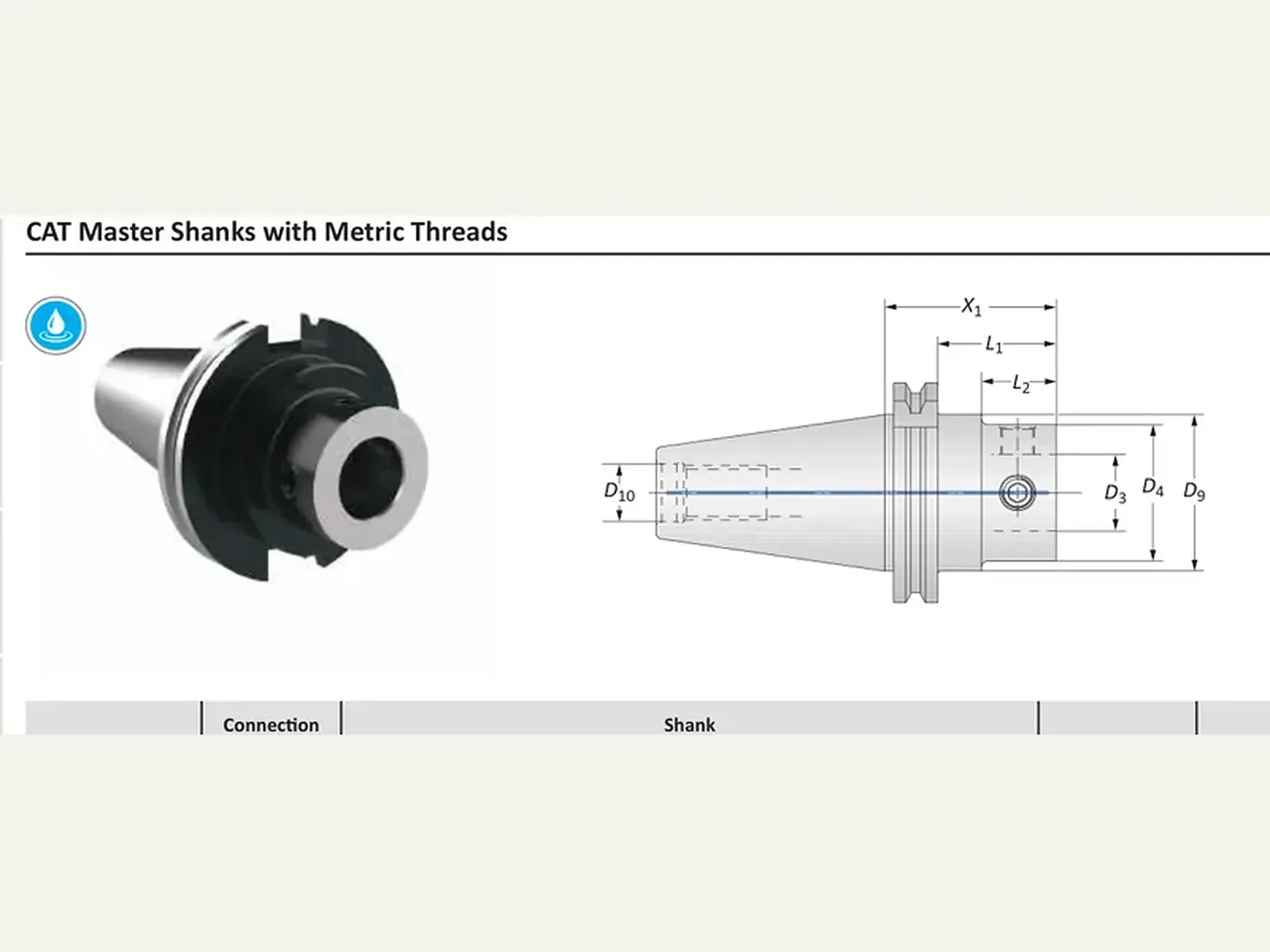

Мастер-хвостовики MVS: конус шпинделя выполнен на мастер-хвостовике.
Назначение
Таблица «Мастер-хвостовики MVS»: мастер-хвостовики — конус шпинделя и соединение MVS.
Принцип работы и конструкция
Мастер-хвостовик несёт конус или цилиндр шпинделя и соединение MVS под головку, модуль или державку. SK — ISO 7388-1; BT — ISO 7388-2 форма J, не ISO 7388-1.
Технические параметры
Артикулы и размеры — в таблице листа.
Соответствие стандартам
HSK — ISO 12164-1 / DIN 69893. SK — DIN 69871 / ISO 7388-1:2007. BT — ISO 7388-2:2007 форма J / JIS B 6339-2:2011, не ISO 7388-1. PSC — ISO 26623-1. Конус Морзе — DIN 1806.
ГОСТ Р ИСО 12164-1-2025 = IDT ISO 12164-1:2023. ГОСТ 25827-2014 = MOD. ГОСТ 25557-2016 = MOD ISO 296. На PSC российского эквивалента нет.
Применение и подбор
В запросе: артикул из таблицы «Мастер-хвостовики MVS», тип конуса шпинделя, типоразмер соединения MVS.
Мастер-хвостовики MVS
6 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Размер конуса | D4 / D3, мм | X1, мм | L1, мм | L2, мм | D9, мм | D10, мм | Масса, кг | Артикул |
|---|---|---|---|---|---|---|---|---|
| 40 | 50 - 28 | 62.00 | 42.90 | - | 44.45 | M16 x 2 | 1.30 (кг) | 132022T016960 Заказать |
| 40 | 63 - 36 | 82.00 | 62.90 | - | 44.45 | M16 x 2 | 1.80 (кг) | 132066T016960 Заказать |
| 50 | 50 - 28 | 62.00 | 42.90 | 27.00 | 69.85 | M24 x 3 | 3.40 (кг) | 132022T016962 Заказать |
| 50 | 63 - 36 | 72.00 | 52.90 | 37.00 | 69.85 | M24 x 3 | 3.70 (кг) | 132066T016962 Заказать |
| 50 | 80 - 36 | 72.00 | 52.90 | - | 69.85 | M24 x 3 | 4.20 (кг) | 132088T016962 Заказать |
| 50 | 100 - 56 | 105.00 | 85.90 | - | 69.85 | M24 x 3 | 5.20 (кг) | 132076T016962 Заказать |
