Универсальные головки UPA · стр. 313

Универсальные расточные головки UPA с собственным приводом радиальной подачи салазок: торец, конус и резьба на неподвижной заготовке.

Головка вращается со шпинделем, салазки за оборот смещают резец. Конус шпинделя выполнен на хвостовике самой головки. Соединение MVS интерфейсом UPA не является.

Диапазоны, ход салазок, D2 и массы — в таблице этого листа. Частота вращения — предел по ISO 15641, не режим.

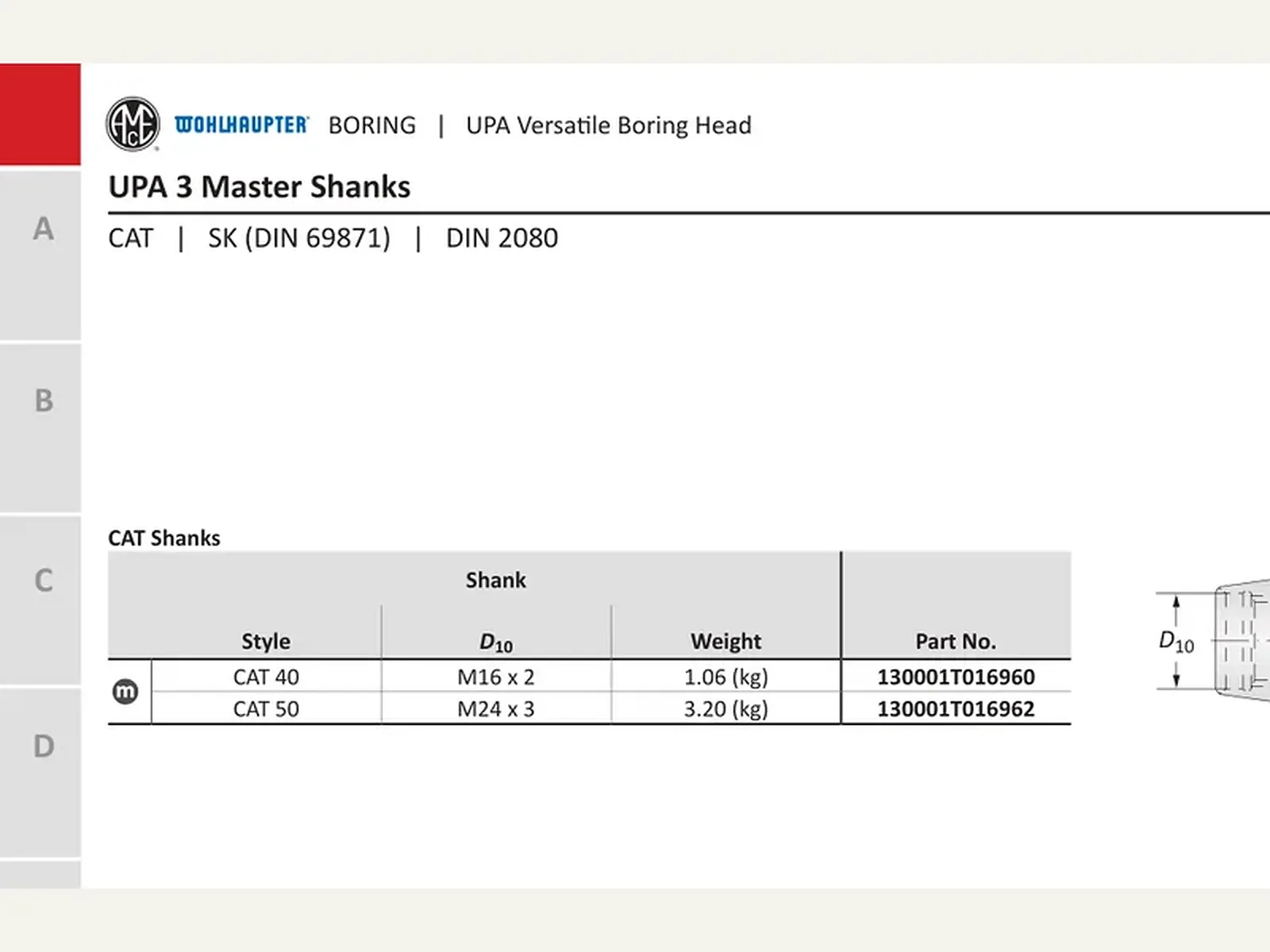

SK — DIN 69871, конус — DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016.

DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297. Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).

Подбор по диаметру, ходу салазок и конусу шпинделя. В запросе указывают артикул из таблицы, диапазон и тип конуса.
