Принадлежности UPA 5-S 6 · стр. 325

Универсальные головки UPA

Принадлежности UPA 5-S 6.

Назначение

Принадлежности Принадлежности UPA 5-S 6: резцовая оснастка и детали к корпусу того же типоразмера.

Салазки головки несут резец; принадлежность задаёт посадку или подвод. С кассетами чистовых головок не смешивают.

D2, масса и посадочные размеры — в таблице листа.

SK — DIN 69871, конус — DIN 2080, конус Морзе — DIN 1806 / ГОСТ 25557-2016.

DIN 2080 — конус 7:24 ручной смены, не тождественен ISO 297. Конус Морзе — ГОСТ 25557-2016 (MOD ISO 296).

В запросе указывают артикул из таблицы и типоразмер UPA.

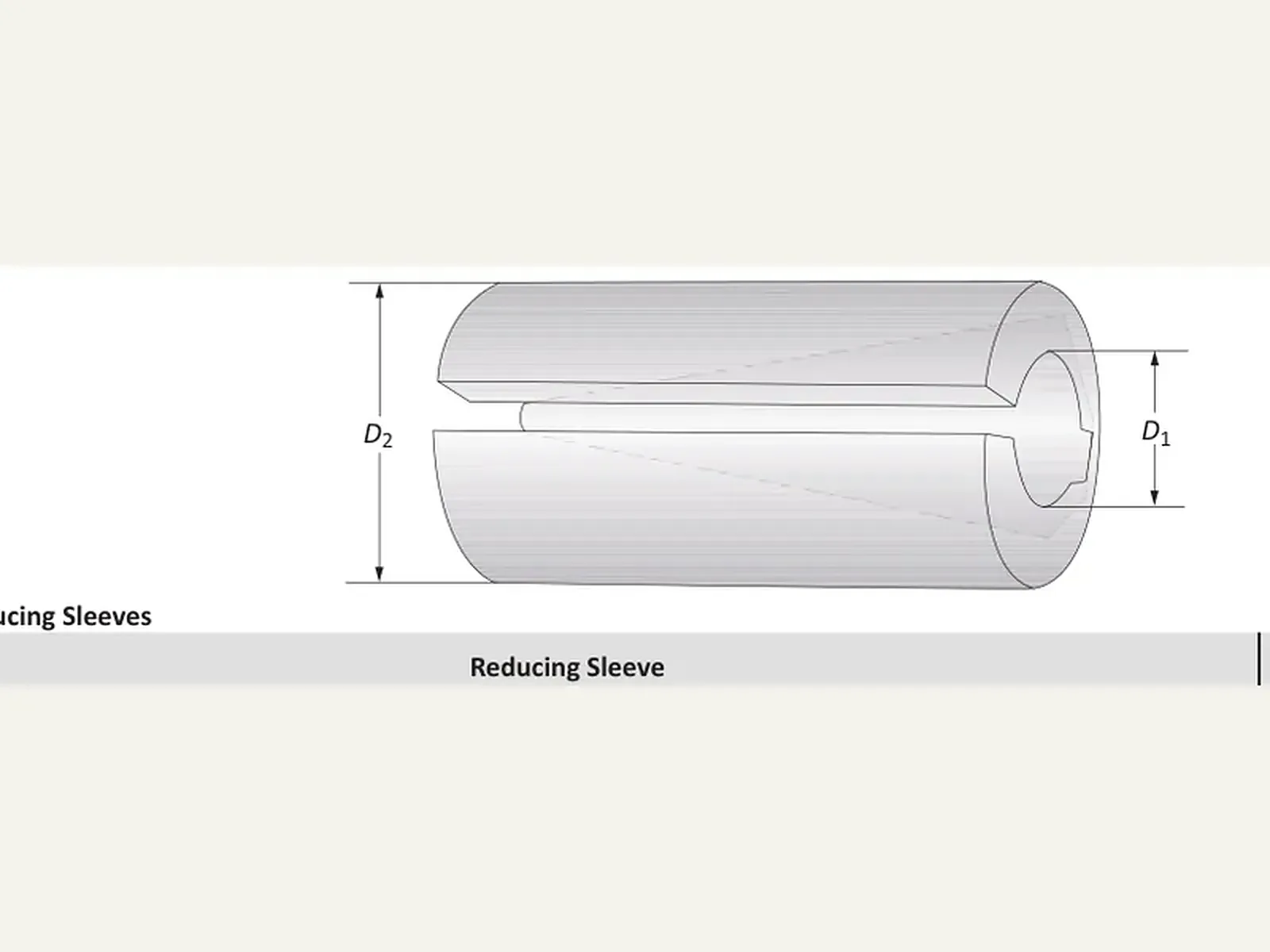

Принадлежности UPA 5-S 6

Найти в таблице 5 строк

Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

Принадлежности UPA 5-S 6. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
D2, мм	D1, мм	Масса, кг	Артикул
22.00	8.00	0.10 (кг)	071107 Заказать
22.00	10.00	0.10 (кг)	071108 Заказать
22.00	12.00	0.10 (кг)	071109 Заказать
22.00	14.00	0.08 (кг)	071110 Заказать
22.00	18.00	0.08 (кг)	071111 Заказать

Принадлежности UPA 5-S 6 · 2

2 строки

Принадлежности UPA 5-S 6 · 2. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Держатель расточной оправки
D1, мм	L1, мм	Обозначение	Рабочий диапазон диаметров, мм	Артикул
22.00	228.00	BH 513	120.00 - 400.00	075003 Заказать
22.00	230.00	BH 523	270.00 - 620.00	075004 Заказать

UPA 5-S 6 Токарная бита с квадратом

1 строка

UPA 5-S 6 Токарная бита с квадратом. Размеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
Квадратный токарный бит
S	L1, мм	Масса, кг	№
6.00	40.00	11 (g)	089001
