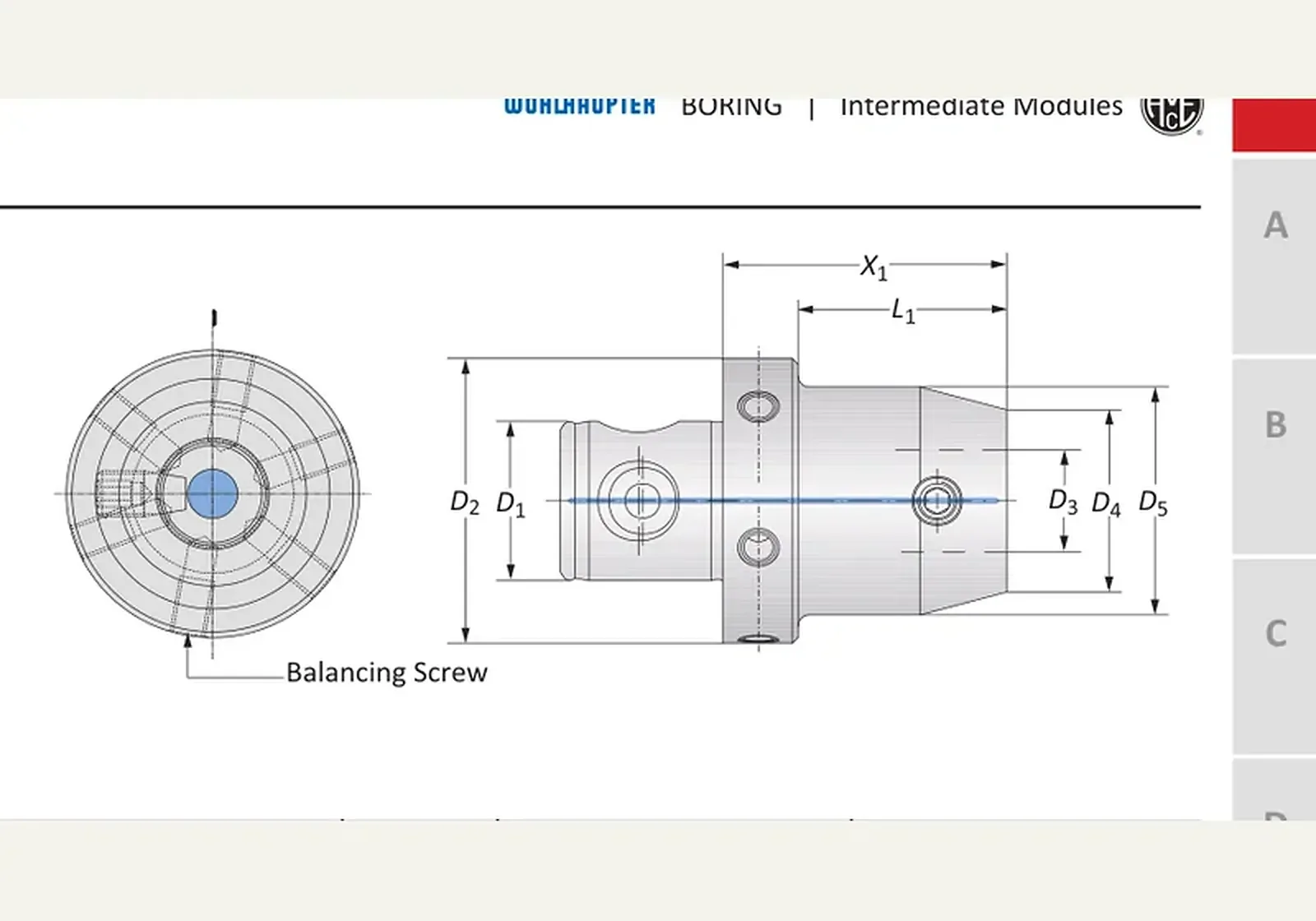

Обозначения на эскизе
- D1
- 63-36
- D2
- 63-36
- D3
- 32-18
- D4
- 32-18

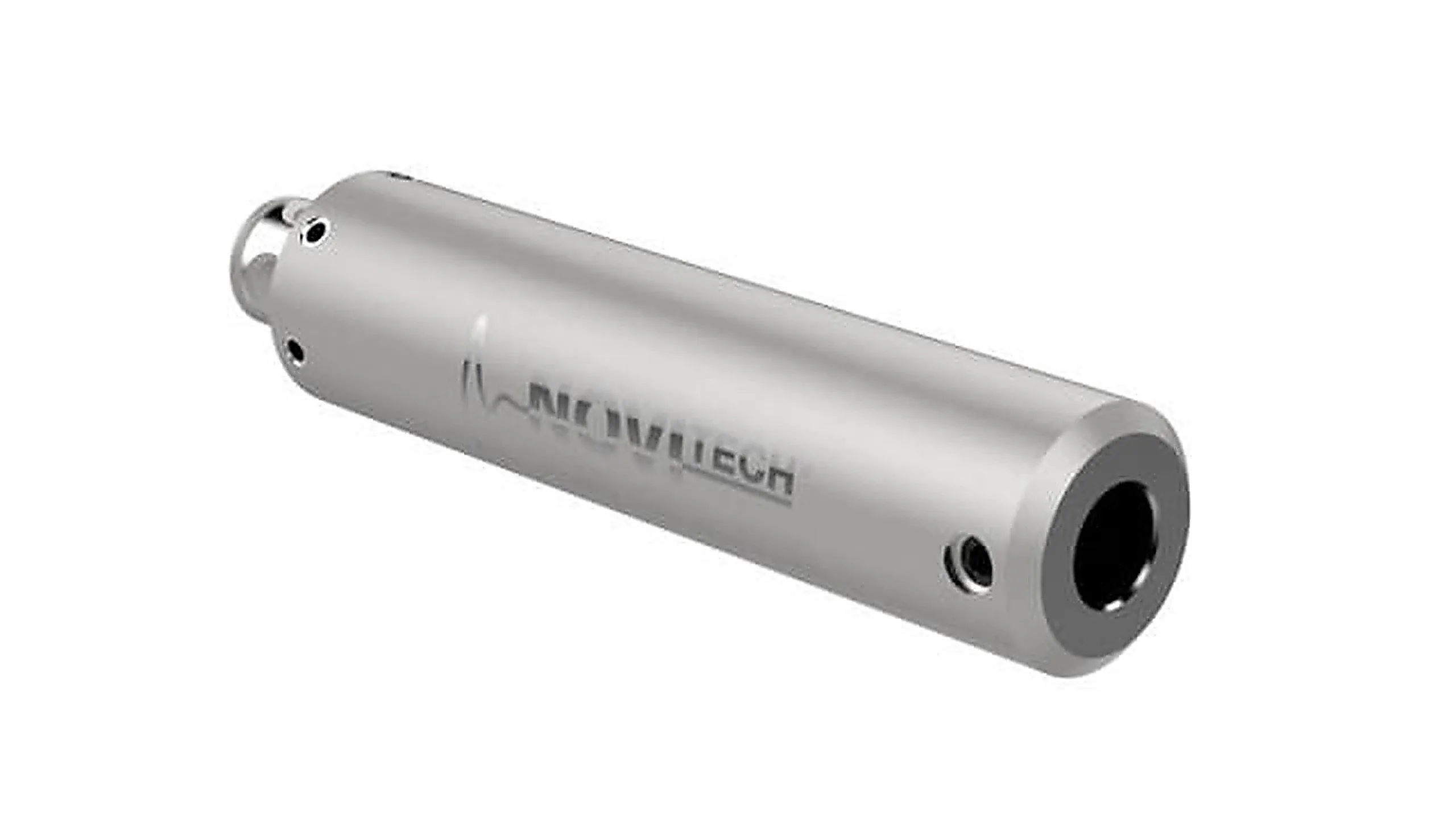

Промежуточные модули 63-36 · 119021
Промежуточные модули 63-36 · 119021. D1 — типоразмер соединения MVS 63-36.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
от226 400 ₽(НДС 22% включён)
Wohlhaupter · Промежуточные модули
Назначение
Промежуточные модули 63-36 · 119021 — промежуточный модуль: задаёт вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 63-36; D2 — типоразмер соединения MVS 63-36; D3 — типоразмер соединения MVS 32-18; D4 — типоразмер соединения MVS 32-18; D2 / D1 — типоразмер соединения MVS 63-36; D4 / D3 — типоразмер соединения MVS 32-18.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 119021, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 63-36
- D4 / D3
- 32-18
- X1
- 109.00 мм
- L1
- 96.00 мм
- D5
- 40.00 мм
- Масса
- 1.40 кг
- Балансировочный винт
- M6 x 1 x 10
Краткие факты
- Артикул
- 119021
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
Примечания
от226 400 ₽(НДС 22% включён)
Раздел каталога: Промежуточные модули
