Промежуточные модули
Промежуточные модули MVS. Конус шпинделя выполнен на мастер-хвостовике.
Назначение

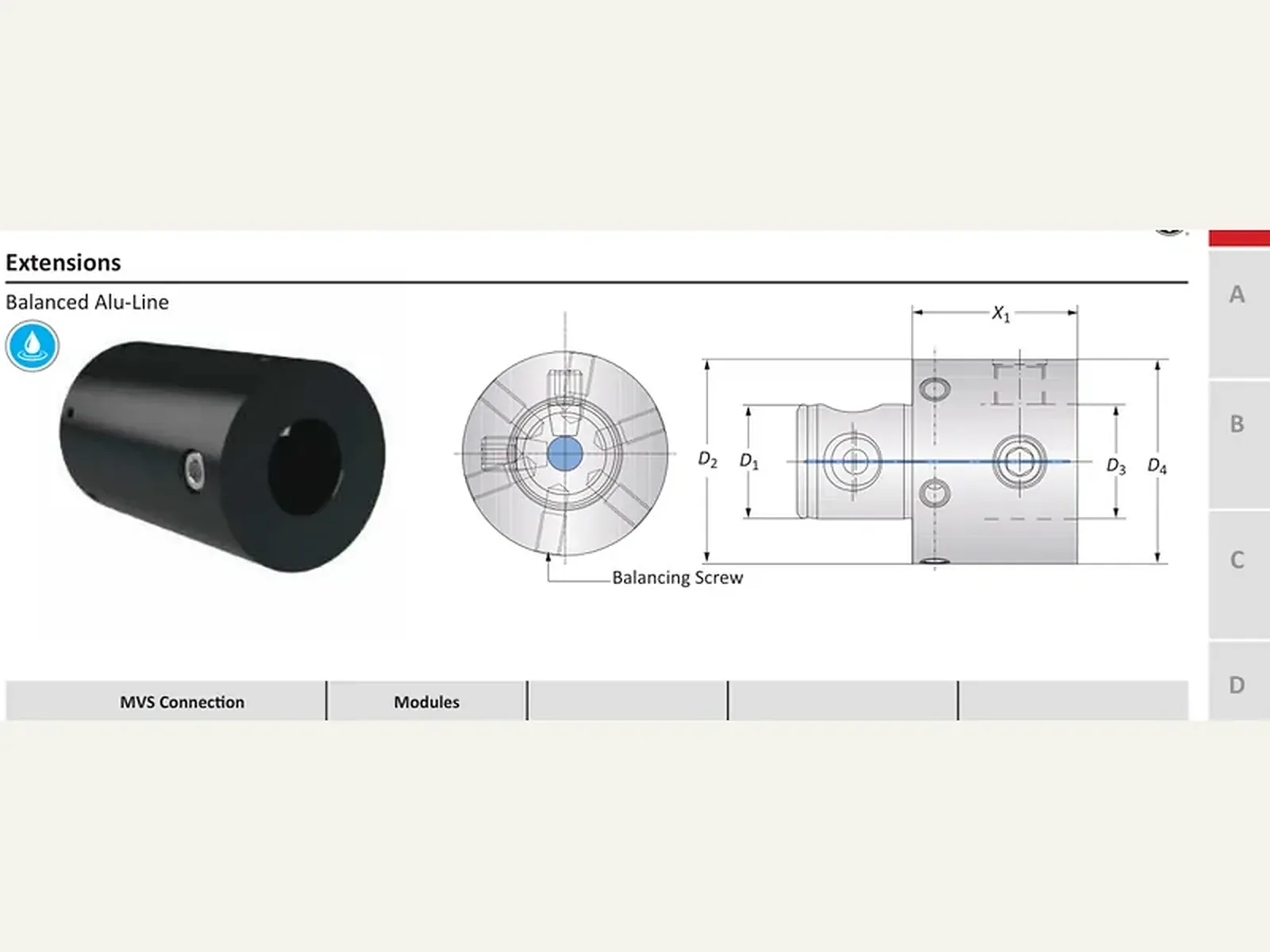

Таблица «Промежуточные модули MVS». Удлинители, редукционные переходники и переходники 248 задают вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
Артикулы и размеры — в таблице листа. L/D и материал удлинителя — в строке артикула. 10×D только у NOVITECH.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул из таблицы «Промежуточные модули MVS», типоразмеры соединения MVS, вылет.
Модули соединения MVS Модули
15 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Соединение MVS | |||||
|---|---|---|---|---|---|
| D2 / D1, мм | D4 / D3, мм | X1, мм | Масса, кг | Балансировочный винт | Артикул |
| 50 - 28 | 50 - 28 | 40.00 | 0.20 (кг) | M6 x 1 x 8 | 319021 Заказать |
| 50 - 28 | 50 - 28 | 75.00 | 0.40 (кг) | M6 x 1 x 10 | 319022 Заказать |
| 50 - 28 | 50 - 28 | 100.00 | 0.60 (кг) | M6 x 1 x 10 | 319023 Заказать |
| 63 - 36 | 63 - 36 | 50.00 | 0.40 (кг) | M6 x 1 x 8 | 319002 Заказать |
| 63 - 36 | 63 - 36 | 125.00 | 1.10 (кг) | M6 x 1 x 10 | 319003 Заказать |
| 80 - 36 | 80 - 36 | 50.00 | 0.70 (кг) | M6 x 1 x 10 | 319004 Заказать |
| 80 - 36 | 80 - 36 | 75.00 | 1.00 (кг) | M6 x 1 x 10 | 319016 Заказать |
| 80 - 36 | 80 - 36 | 125.00 | 1.80 (кг) | M6 x 1 x 10 | 319005 Заказать |
| 80 - 36 | 80 - 36 | 200.00 | 2.70 (кг) | M6 x 1 x 10 | 319017 Заказать |
| 80 - 36 | 80 - 36 | 275.00 | 3.70 (кг) | M6 x 1 x 10 | 319006 Заказать |
| 100 - 56 | 100 - 56 | 75.00 | 1.50 (кг) | M8 x 1.25 x 20 | 319019 Заказать |
| 100 - 56 | 100 - 56 | 100.00 | 2.20 (кг) | M8 x 1.25 x 20 | 319007 Заказать |
| 100 - 56 | 100 - 56 | 150.00 | 3.00 (кг) | M8 x 1.25 x 20 | 319018 Заказать |
| 100 - 56 | 100 - 56 | 200.00 | 3.80 (кг) | M8 x 1.25 x 20 | 319008 Заказать |
| 100 - 56 | 100 - 56 | 300.00 | 5.40 (кг) | M8 x 1.25 x 20 | 319009 Заказать |
