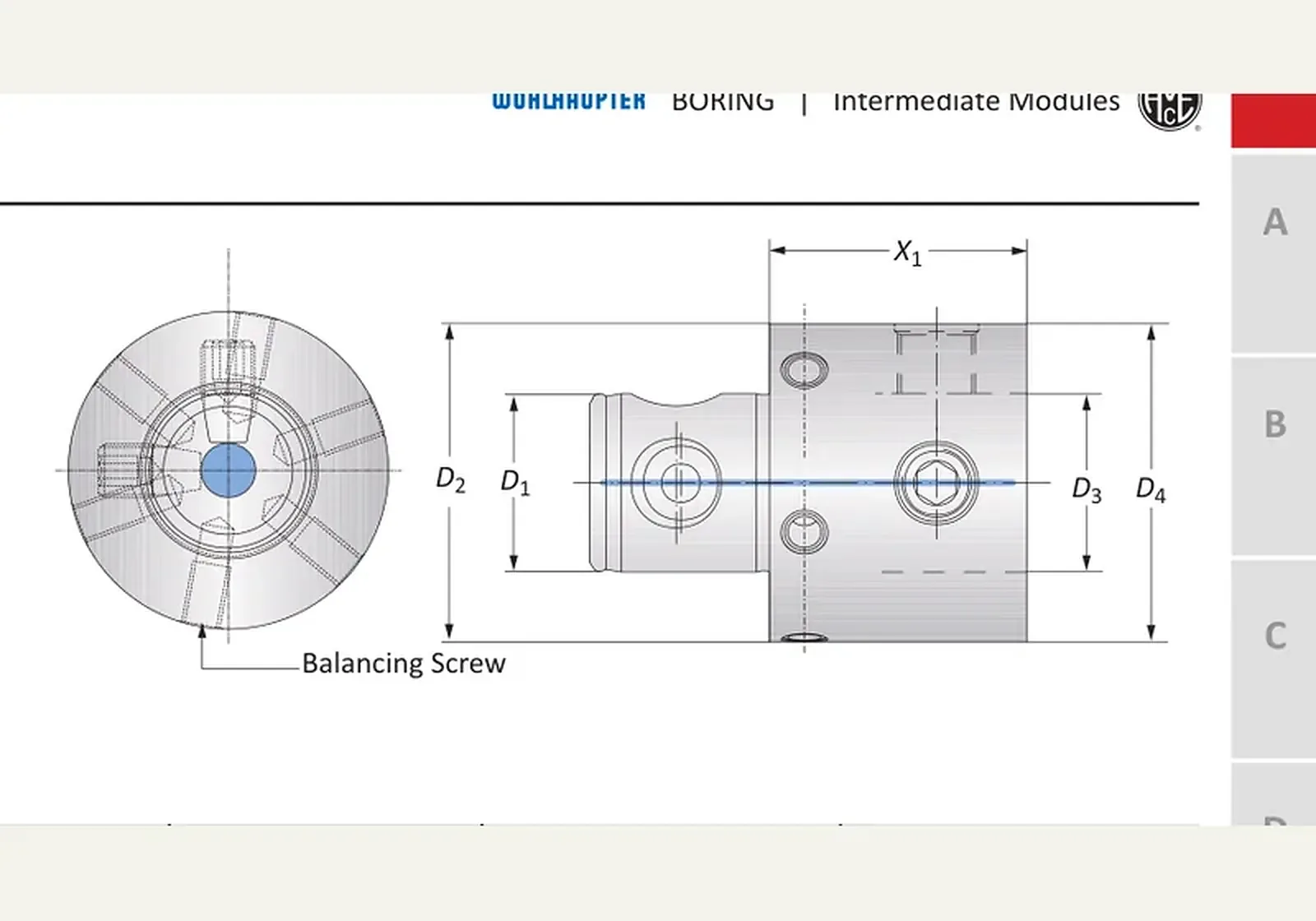

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
- D3
- 50-28
- D4
- 50-28
Модуль соединения MVS 50-28 · 319021
Модуль соединения MVS 50-28 · 319021. D1 — типоразмер соединения MVS 50-28.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
от205 100 ₽(НДС 22% включён)
Wohlhaupter · Промежуточные модули
Назначение
Модуль соединения MVS 50-28 · 319021 — промежуточный модуль: задаёт вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; D3 — типоразмер соединения MVS 50-28; D4 — типоразмер соединения MVS 50-28; D2 / D1 — типоразмер соединения MVS 50-28; D4 / D3 — типоразмер соединения MVS 50-28.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 319021, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 50-28
- D4 / D3
- 50-28
- X1
- 40.00 мм
- Масса
- 0.20 кг
- Балансировочный винт
- M6 x 1 x 8
Краткие факты
- Артикул
- 319021
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
Примечания
от205 100 ₽(НДС 22% включён)
Раздел каталога: Промежуточные модули MVS
