Промежуточные модули · стр. 173
Промежуточные модули
Промежуточные модули: соединение MVS 50-28, 19,5-11, 22-11, 25-14.
Назначение
Таблица «Промежуточные модули». Удлинители, редукционные переходники и переходники 248 задают вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
Артикулы и размеры — в таблице листа. L/D и материал удлинителя — в строке артикула. 10×D только у NOVITECH.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул из таблицы «Промежуточные модули», типоразмеры соединения MVS, вылет.
Промежуточные модули
7 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.

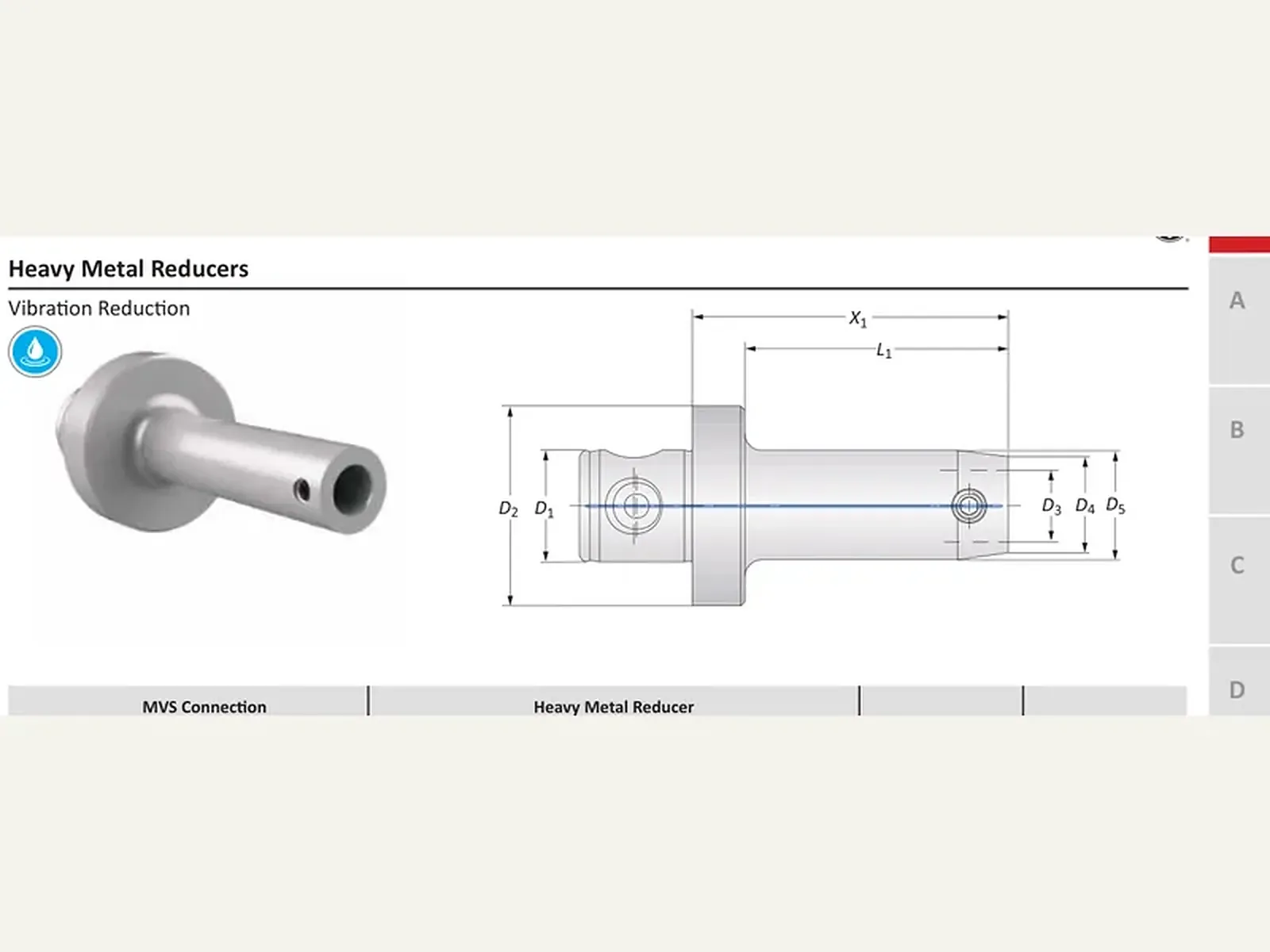

| D2 / D1, мм | D4 / D3, мм | X1, мм | L1, мм | D5, мм | Масса, кг | Артикул |
|---|---|---|---|---|---|---|
| 50 - 28 | 19.5 - 11 | 90.00 | 77.00 | - | 1.00 (кг) | 219055 Заказать |
| 50 - 28 | 22 - 11 | 110.00 | 97.00 | 23.00 | 1.30 (кг) | 219056 Заказать |
| 50 - 28 | 25 - 14 | 124.00 | 111.00 | 28.00 | 1.70 (кг) | 219057 Заказать |
| 50 - 28 | 25 - 14 | 144.00 | 131.00 | 32.00 | 2.30 (кг) | 219058 Заказать |
| 50 - 28 | 25 - 14 | 164.00 | 151.00 | 35.00 | 2.90 (кг) | 219059 Заказать |
| 50 - 28 | 32 - 18 | 154.00 | 141.00 | 37.00 | 2.90 (кг) | 219093 Заказать |
| 50 - 28 | 32 - 18 | 154.00 | 141.00 | 42.00 | 3.70 (кг) | 219060 Заказать |
