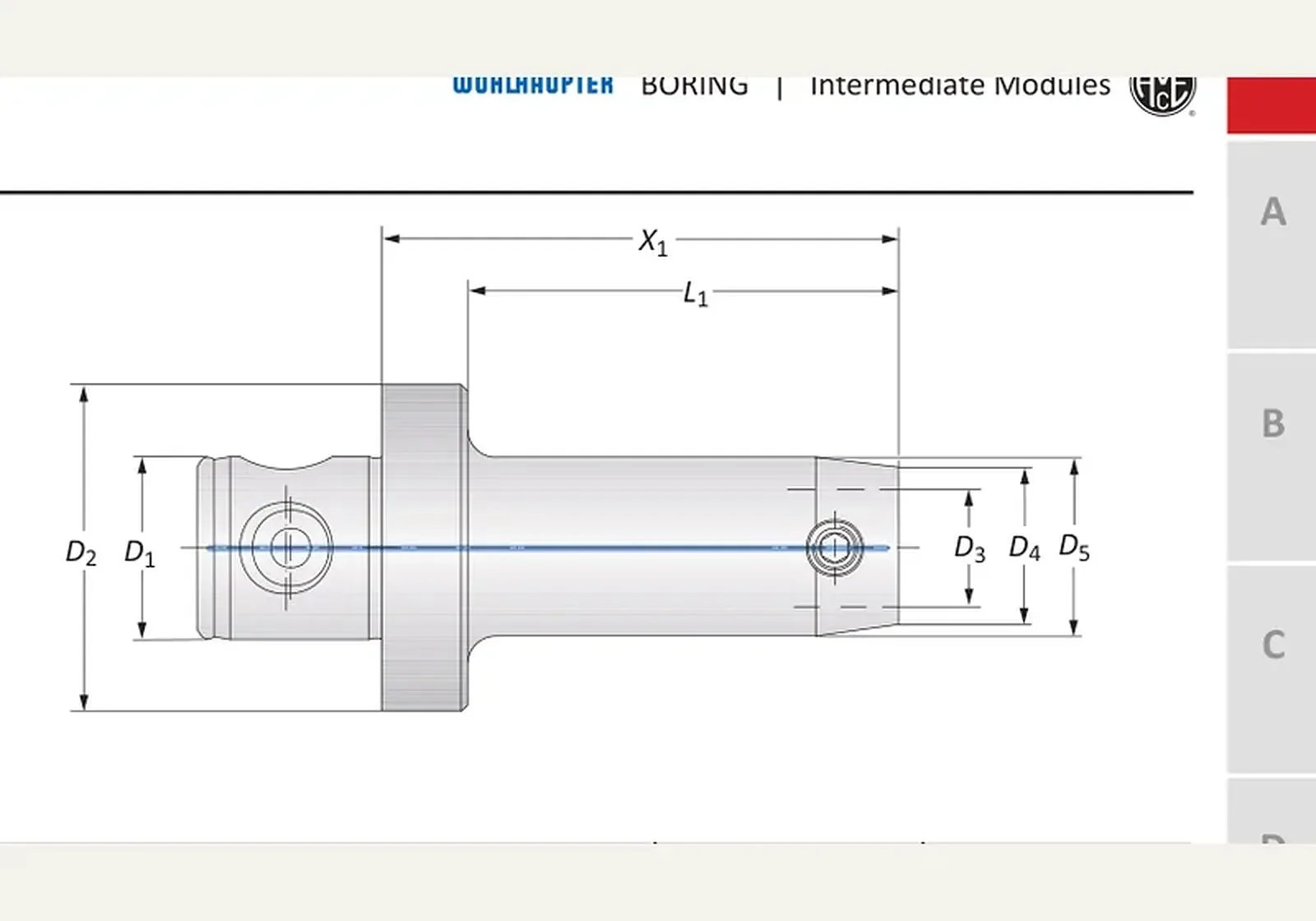

Обозначения на эскизе
- D1
- 50-28
- D2
- 50-28
- D3
- 25-14
- D4
- 25-14
Промежуточные модули 50-28 · 219059
Промежуточные модули 50-28 · 219059. D1 — типоразмер соединения MVS 50-28.
Линейка — Промежуточные модули. Модуль задаёт вылет и типоразмер соединения MVS; конус шпинделя — на мастер-хвостовике.
Цена по запросу
Wohlhaupter · Промежуточные модули
Назначение
Промежуточные модули 50-28 · 219059 — промежуточный модуль: задаёт вылет и типоразмер соединения MVS.
Принцип работы и конструкция
Удлинитель наращивает вылет; 10×D к стальному и алюминиевому исполнению не относят. Конуса шпинделя на модуле нет.
Технические параметры
D1 — типоразмер соединения MVS 50-28; D2 — типоразмер соединения MVS 50-28; D3 — типоразмер соединения MVS 25-14; D4 — типоразмер соединения MVS 25-14; D2 / D1 — типоразмер соединения MVS 50-28; D4 / D3 — типоразмер соединения MVS 25-14.
Соответствие стандартам
На модуле — соединение MVS. Конус шпинделя выполнен на мастер-хвостовике. Точность позиционирования соединения MVS — менее 3 мкм при смене инструмента.
Применение и подбор
В запросе: артикул 219059, типоразмеры соединения MVS с обеих сторон, вылет.
Размеры этой позиции
- D2 / D1
- 50-28
- D4 / D3
- 25-14
- X1
- 164.00 мм
- L1
- 151.00 мм
- D5
- 35.00 мм
- Масса
- 2.90 кг
Краткие факты
- Артикул
- 219059
- Бренд
- Wohlhaupter
- Раздел
- Промежуточные модули
Примечания
Цена по запросу
Раздел каталога: Промежуточные модули
