Мини-расточные оправки · стр. 60
Универсальное чистовое растачивание
Мини-расточные оправки: Ø 6,00–8,00 мм: нониусная шкала 0,002 мм по диаметру.
Назначение
Мини-расточные оправки — расточные оправки линейки Digital 510. 10×D относится только к модулю NOVITECH, не к этой оправке.
Принцип работы и конструкция
Digital 510: соединение MVS 40-22, встроенный цифровой дисплей с ценой деления 0,002 мм по диаметру. Конус шпинделя выполнен на мастер-хвостовике.
Технические параметры
Диаметр 6,00–8,00 мм; вылет X1 10,00–50,00 мм; шаг настройки: нониусная шкала 0,002 мм по диаметру.
Соответствие стандартам
Принадлежность чистовой головки: конуса шпинделя на этом артикуле нет. Момент затяжки, если нормирован, указан в таблице позиции.
Конус шпинделя и ГОСТ 19042-80 к ключу, винту и принадлежности не относятся. Сменную пластину, если она входит в позицию, обозначают по DIN ISO 1832.
Применение и подбор
В запросе указывают артикул из таблицы, диаметр D1 и типоразмер соединения MVS.

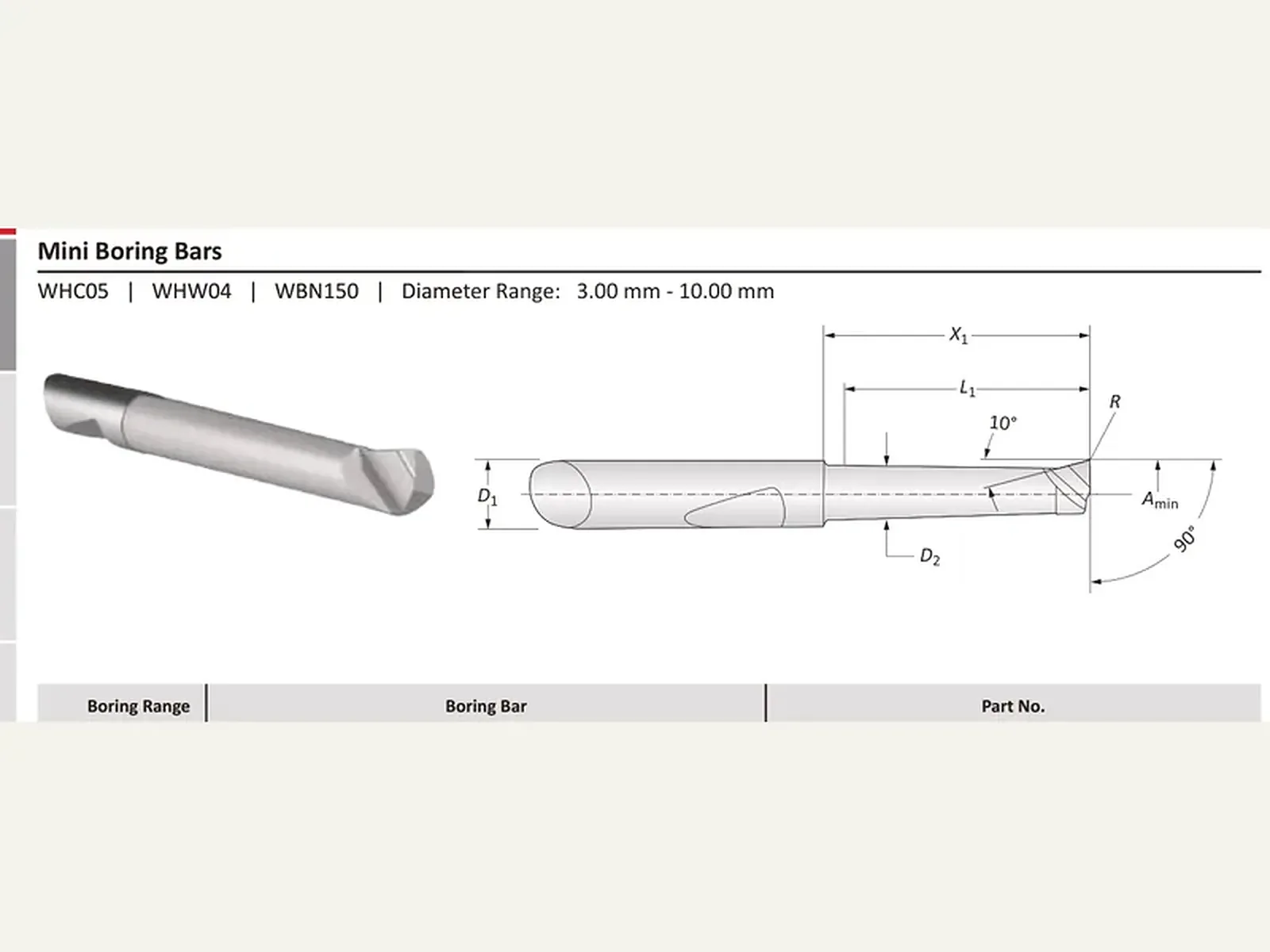

Мини-расточные оправки
13 строкРазмеры — в миллиметрах, масса — в килограммах, частота вращения — в об/мин, момент затяжки — в ньютон-метрах.
| Диапазон растачивания, мм | Расточная оправка | Артикул | ||||||
|---|---|---|---|---|---|---|---|---|
| A мин | D1, мм | D2, мм | X1, мм | L1, мм | R | С покрытием Твёрдый сплав | Без покрытия Твёрдый сплав | CBN |
| 3.00 | 6.00* | 2.60 | 11.50 | 10.00 | 0.10 | 081306WHC05 Заказать | - | 081322WBN150 |
| 3.00 | 6.00* | 2.60 | 16.50 | 15.00 | 0.10 | 081307WHC05 Заказать | 081307WHW04 | - |
| 4.00 | 6.00* | 3.60 | 12.00 | 10.00 | 0.20 | 081308WHC05 Заказать | - | 081317WBN150 |
| 4.00 | 6.00* | 3.60 | 17.00 | 15.00 | 0.20 | 081309WHC05 Заказать | - | 081341WBN150 |
| 4.00 | 6.00* | 3.60 | 22.00 | 20.00 | 0.20 | 081310WHC05 Заказать | 081310WHW04 | - |
| 5.00 | 6.00* | 4.60 | 12.00 | 10.00 | 0.20 | 081311WHC05 Заказать | - | - |
| 5.00 | 6.00* | 4.60 | 22.00 | 20.00 | 0.20 | 081312WHC05 Заказать | - | 081319WBN150 |
| 5.00 | 6.00* | 4.60 | 32.00 | 30.00 | 0.20 | 081313WHC05 Заказать | 081313WHW04 | - |
| 6.00 | 6.00* | 5.60 | 22.00 | 20.00 | 0.20 | 081314WHC05 Заказать | - | 081320WBN150 |
| 6.00 | 6.00* | 5.60 | 32.00 | 30.00 | 0.20 | 081315WHC05 Заказать | - | 081321WBN150 |
| 6.00 | 6.00* | 5.60 | 42.00 | 40.00 | 0.20 | 081316WHC05 Заказать | 081316WHW04 | - |
| 8.00 | 8.00* | 7.60 | 25.00 | 23.00 | 0.20 | 081323WHC05 Заказать | - | - |
| 8.00 | 8.00* | 7.60 | 50.00 | 48.00 | 0.20 | 081324WHC05 Заказать | - | - |
